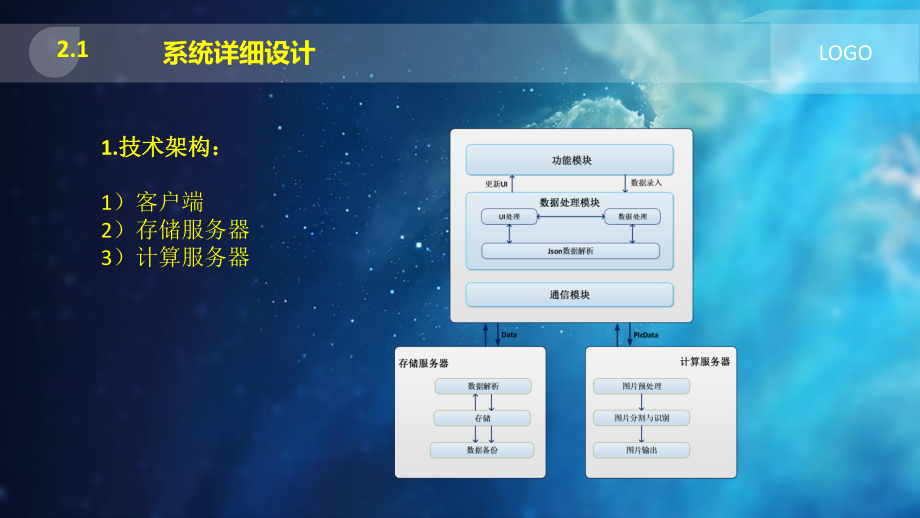

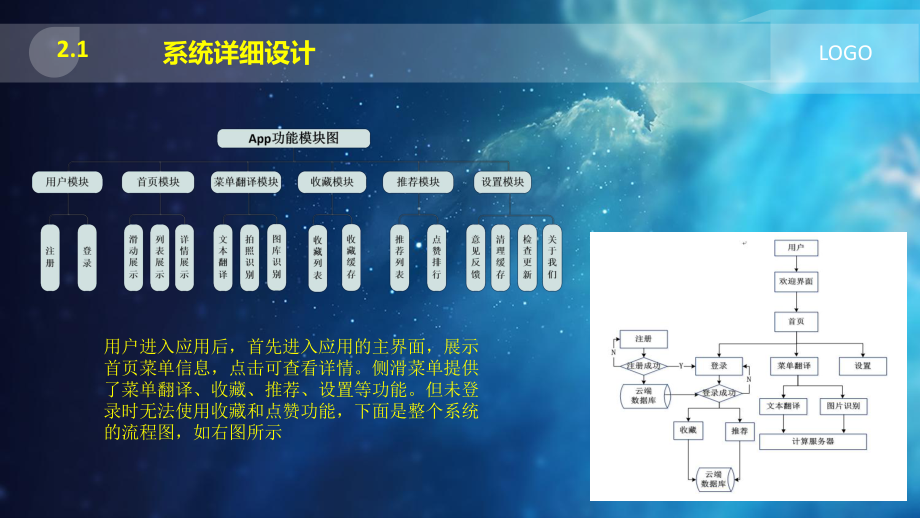

1、Part 2系统设计与实现系统详细设计2.1LOGO1.技术架构:技术架构:1)客户端2)存储服务器3)计算服务器系统详细设计2.1LOGO用户进入应用后,首先进入应用的主界面,展示首页菜单信息,点击可查看详情。侧滑菜单提供了菜单翻译、收藏、推荐、设置等功能。但未登录时无法使用收藏和点赞功能,下面是整个系统的流程图,如右图所示系统详细设计2.1LOGO2.存储服务器介绍与设存储服务器介绍与设计计LeanCloud 一个提供数据存储、信息服务、辅助工具、统计分析服务的一个针对移动应用的一站式云端服务,为开发者提供了一流的工具和平台服务。字段名数据类型备注objectIdString唯一标识men
