《锅炉焊接培训资料.pptx》由会员分享，可在线阅读，更多相关《锅炉焊接培训资料.pptx（70页珍藏版）》请在第壹文秘上搜索。

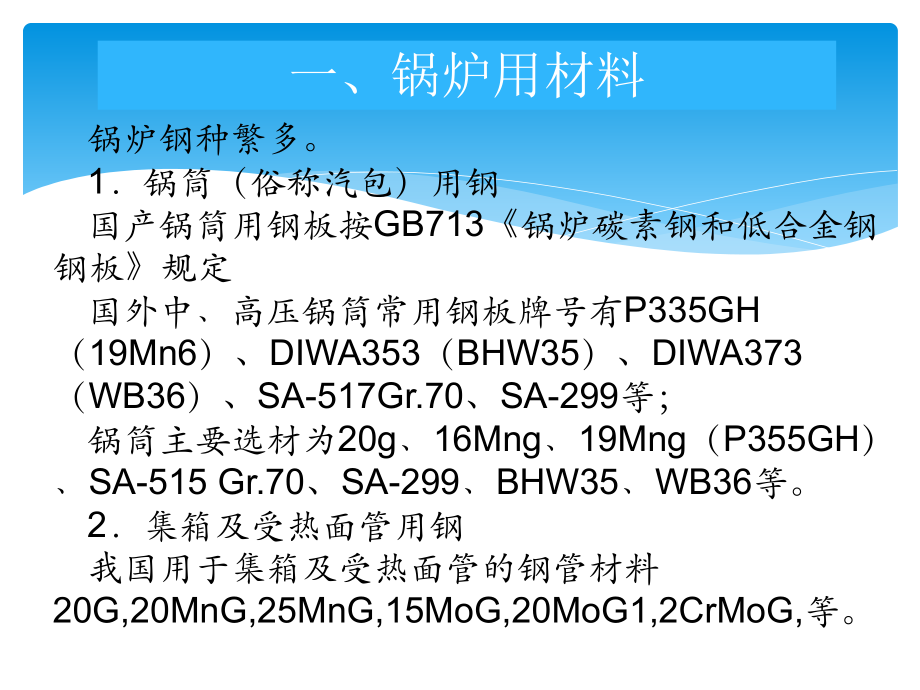

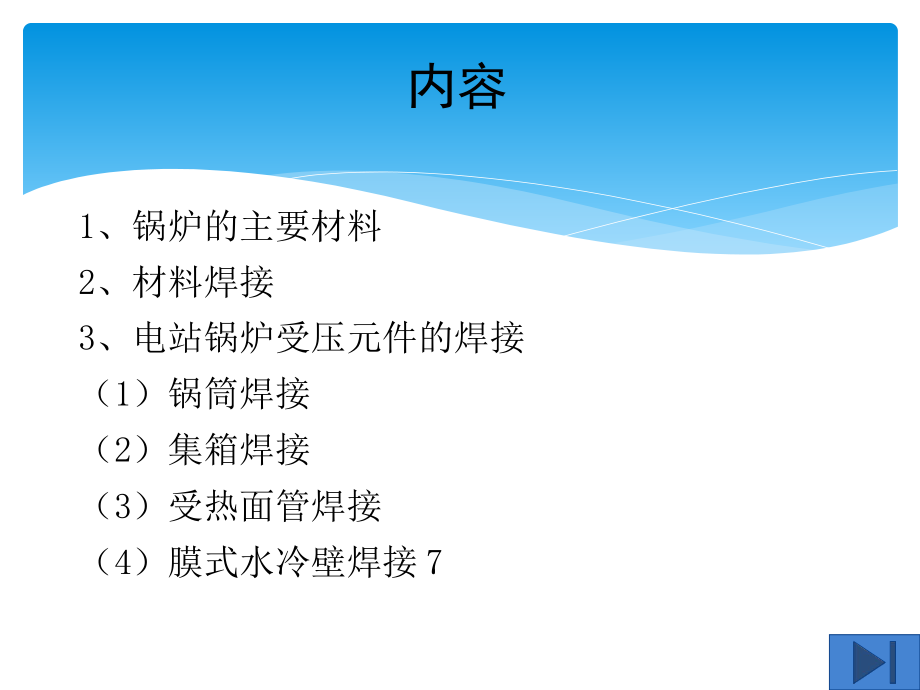

1、锅炉焊接培训资料 内容1、锅炉的主要材料2、材料焊接3、电站锅炉受压元件的焊接 （1）锅筒焊接（2）集箱焊接 （3）受热面管焊接（4）膜式水冷壁焊接 7 锅炉钢种繁多。1锅筒（俗称汽包）用钢国产锅筒用钢板按GB713锅炉碳素钢和低合金钢钢板规定国外中高压锅筒常用钢板牌号有P335GH（19Mn6）、DIWA353（BHW35）、DIWA373（WB36）、SA-517Gr.70、SA-299等；锅筒主要选材为20g16Mng19Mng（P355GH）SA-515 Gr.70、SA-299BHW35WB36等。2集箱及受热面管用钢我国用于集箱及受热面管的钢管材料20G,20MnG,25MnG,1
2、5MoG,20MoG1,2CrMoG,等。 一、锅炉用材料序号钢 号化 学 成 分 （%）CSiMnCrMoPS其它120g0.200.15/0.300.50/0.900.0350.035222Mng0.300.15/0.400.90/1.500.0250.025315CrMog0.12/0.180.15/0.400.40/0.700.80/1.200.45/0.600.0300.030416Mng0.200.20/0.551.20/1.600.0350.030519Mng0.15/0.220.30/0.601.00/1.600.0300.025613MnNiCrMoNbg0.150.10/0
3、.501.00/1.600.20/0.400.20/0.400.0250.025712Cr1MoVg0.08/0.150.17/0.370.40/0.700.90/1.200.25/0.350.0300.030国产锅炉用钢板国产锅炉用钢板高压锅炉用无缝钢管 GB5310-1995序序号号钢钢 号号化化 学学 成成 分分 （% %）C CMnMnSiSiCrCrMoMoSSPP1 120G20G0.17/0.240.17/0.240.35/0.650.35/0.650.17/0.370.17/0.370.0300.0300.0300.0302 220MnG20MnG0.17/0.240.17/0
4、.240.70/1.000.70/1.000.17/0.370.17/0.370.0300.0300.0300.0303 325MnG25MnG0.22/0.300.22/0.300.70/1.000.70/1.000.17/0.370.17/0.370.0300.0300.0300.0304 415MoG15MoG0.12/0.200.12/0.200.40/0.800.40/0.800.17/0.370.17/0.370.25/0.350.25/0.350.0300.0300.0300.0305 520MoG20MoG0.15/0.250.15/0.250.40/0.800.40/0.80
5、0.17/0.370.17/0.370.44/0.650.44/0.650.0300.0300.0300.0306 612CrMoG12CrMoG0.08/0.150.08/0.150.40/0.700.40/0.700.17/0.370.17/0.370.40/0.700.40/0.700.40/0.550.40/0.550.0300.0300.0300.0307 715CrMoG15CrMoG0.12/0.180.12/0.180.40/0.700.40/0.700.17/0.370.17/0.370.80/1.100.80/1.100.40/0.550.40/0.550.0300.030
6、0.0300.0308 812Cr2MoG12Cr2MoG0.08/0.150.08/0.150.40/0.700.40/0.700.500.502.00/2.502.00/2.500.90/1.200.90/1.200.0300.0300.0300.0309 912Cr1MoVG12Cr1MoVG0.08/0.150.08/0.150.40/0.700.40/0.700.17/0.370.17/0.370.90/1.200.90/1.200.25/0.350.25/0.350.0300.0300.0300.030101012Cr2MoWVTiB12Cr2MoWVTiB0.08/0.150.0
7、8/0.150.45/0.650.45/0.650.45/0.750.45/0.751.60/2.101.60/2.100.50/0.650.50/0.650.0300.0300.0300.030111112Cr3MoVSiTiB12Cr3MoVSiTiB0.09/0.150.09/0.150.50/0.800.50/0.800.60/0.900.60/0.902.50/3.002.50/3.001.00/1.201.00/1.200.0300.0300.0300.030121210Cr9Mo1VNb10Cr9Mo1VNb0.08/0.120.08/0.120.30/0.600.30/0.60
8、0.20/0.500.20/0.508.00/9.508.00/9.500.85/1.050.85/1.050.0100.0100.0200.02013131Cr18Ni91Cr18Ni90.150.152.002.001.001.0017.0/19.017.0/19.00.0300.0300.0350.03514141Cr19Ni11Nb1Cr19Ni11Nb0.04/0.100.04/0.102.002.001.001.0017.0/20.017.0/20.00.0300.0300.0300.030国内外集箱用钢管钢号对照国内外集箱用钢管钢号对照合金系统合金系统中国中国GBGB美国美国AS
9、MEASME欧洲欧洲ENEN日本日本碳钢碳钢2020、20G20GSA-106BSA-106B、SA-210A1SA-210A1St45.8/St45.8/STPT42STPT42SA-106CSA-106C、SA2-10CSA2-10CC-0.5MoC-0.5Mo15MoG15MoGSA-335P1SA-335P1、SA-209T1SA-209T116Mo316Mo3Ni-Cu-Mo-MbNi-Cu-Mo-Mb15NiCuMoNb5-6-415NiCuMoNb5-6-40.5Cr-0.5Mo0.5Cr-0.5Mo12CrMoG12CrMoGSA-335P2SA-335P2、SA-213T2S
10、A-213T2STPA20STPA201Cr-0.5Mo1Cr-0.5Mo15CrMoG15CrMoGSA-335P12SA-335P12、SA-SA-213T12213T1213CrMo4-513CrMo4-5STPA22STPA222.25Cr-1Mo2.25Cr-1Mo12Cr2MoG12Cr2MoGSA-335P22SA-335P22、SA-SA-213T22213T2210CrMo9-1010CrMo9-10STPA24STPA241Cr-Mo-V1Cr-Mo-V12Cr1MoVG12Cr1MoVG9Cr-1Mo-V9Cr-1Mo-V10Cr9Mo1VNb10Cr9Mo1VNbSA-
11、335P91SA-335P91、SA-SA-213T91213T91X10CrMoVNb9-1X10CrMoVNb9-19Cr-2W-Mo-V9Cr-2W-Mo-VSA-335P92SA-335P92、SA-SA-213T92213T92X10CrWMoVNb9-2X10CrWMoVNb9-218Cr-9Ni18Cr-9Ni1Cr18Ni91Cr18Ni9SA-376TP304HSA-376TP304H、SA-SA-213TP304H213TP304HX6CrNi18-10X6CrNi18-10SUS304HTPSUS304HTP19Cr-11Ni-Nb19Cr-11Ni-Nb1Cr19Ni1
12、1Nb1Cr19Ni11NbSA-376TP347HSA-376TP347H、SA-SA-213TP347H213TP347HX7CrNiNb18-10X7CrNiNb18-10SUS347HTPSUS347HTP二、材料的焊接 2.1 低碳钢的焊接 1低碳钢焊接特点 低碳钢含碳量低，锰、硅含量少，在通常情况下不会因焊接而引起严重组织硬化或出现淬火组织。这种钢的塑性和冲击韧性优良，其焊接接头的塑性、韧性也极其良好。 2. 低碳钢焊材选用 (1) 焊条 应根据焊缝金属强度与母材等强的原则选用焊条，当厚度增大时，在同等强度等级中应选用抗裂性能好的焊条，如低氢型焊条等。 (2) 埋弧焊焊丝和焊剂 低
13、碳钢埋弧焊时，由于母材中合金成分不多，故即可采用焊丝渗合金，也可采用焊剂渗合金。 (3) 气体保护焊焊丝 首先要满足焊缝金属与母材等强，焊缝化学成分与母材的一致性则放在次要。 3低碳钢焊接要点 (1) 焊接时不需要预热及控制层间温度和后热，整个焊接过程中不需采用特殊的工艺措施，焊后也不必进行热处理。 (2) 在严寒的低温条件下焊接低碳钢或焊接大厚度的焊缝时，为避免焊接裂纹，应采取以下措施。 1) 焊前预热，焊接过程中保持层间温度。 2) 采用低氢型或超低氢型焊条。 3) 定位焊时，加大电流，减慢焊速。 4) 整条焊缝尽量一次连续焊完。 (3) 低碳钢埋弧自动焊时，为保证其接头的冲击韧性和冷弯性
14、能，应适当控制热输入量，不宜采用大规范焊接。 (4) 氩弧焊打底焊时，背面不必进行氩气保护。 2.2 低合金高强度钢的焊接 1低合金高强钢焊接特点 低合金高强钢的含碳量一般不超过0.20，合金元素总量一般不超过5。正是由于低合金高强钢含有一定量的合金元素，使其焊接性能与碳钢有一定差别，其焊接特点表现在： (1) 焊接接头的焊接裂纹 1) 冷裂纹 低合金高强钢由于含有强化钢材的C、Mn、V、Nb等元素，在焊接时易淬硬，这些硬化组织很敏感，因此，在刚性较大或拘束应力高的情况下，很容易产生冷裂纹。 2) 再热裂纹 再热裂纹又称消除应力裂纹(SR裂纹)，是焊接接头在焊后消除应力热处理过程或长期处于高温
15、运行(一定范围内的再次加热)中发生在靠近熔合线粗晶区的沿晶开裂。 低合金高强钢焊接接头一般不易产生再热裂纹，如16MnR、15MnVR等。 但对于Mn-Mo-Nb和Mn-Mo-V系低合金高强钢，如07MnCrMoVR，由于Nb、V 、Mo是促使再热裂纹敏感性较强的元素，因此这一类钢在焊后热处理时应注意避开再热裂纹的敏感温度区，防止再热裂纹的发生。 (2) 焊接接头的脆化和软化 1) 应变时效脆化 焊接接头在焊接前需经受各种冷加工(下料剪切、筒体卷圆等)，钢材会产生塑性变形，如果该区再经200450的热作用就会引起应变时效。应变时效脆化会使钢材塑性降低，脆性转变温度提高，从而导致设备脆断。PWH
16、T可消除焊接结构这类应变时效，使韧性恢复。 2) 焊缝和热影响区脆化 低合金高强钢易淬硬，热输入过小，HAZ会出现马氏体引起裂纹；热输入过大，WM和HAZ的晶粒粗大会造成接头脆化。应将热输入限制在一定范围。 3) 焊接接头的热影响区软化 由于焊接热作用，低碳调质钢的热影响区(HAZ)外侧加热到回火温度以上特别是Ac1附近的区域，会产生强度下降的软化带。但一般其软化区的抗拉强度仍高于母材标准值的下限要求。 2低合金高强钢焊材选用 (1) 选择与母材强度相当的焊缝金属 (2) 由于这类钢都具有不同程度的冷裂纹倾向，所以，在等强度原则的前提下，严格控制焊材中的氢含量是非常重要的，应尽量选用低氢型的焊材。并严格控制焊材的存放和使用。 (3) 考虑焊后加工工艺的影响。对焊后需经热处理、热卷（热弯）的焊件，应保证焊缝金属经热处理后仍具有要求的强度、塑性和韧性等。 3低合金高强钢焊接要点 (1) 选用低氢或超低氢高韧性的焊材，且重视烘干、保存以及坡口的清理，以减少焊缝中的扩散氢。 (2) 一般应注意不要使用过大的热输入。 (3) 对于碳及合金元素含量较高、屈服强度也较高的低合金高强钢，在选用较小热输
