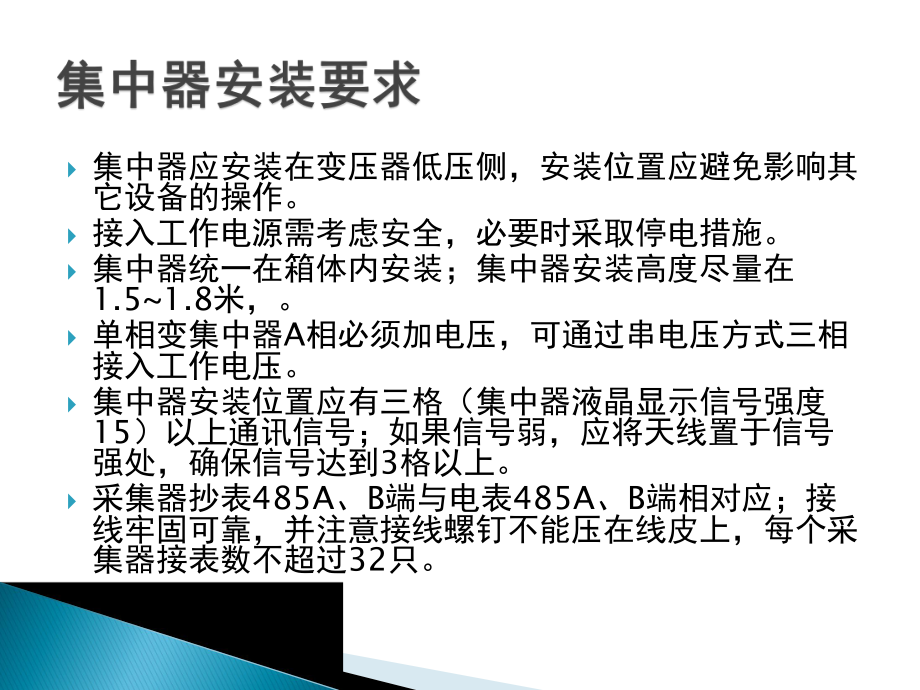

集中器应安装在变压器低压侧,安装位置应避免影响其它设备的操作。接入工作电源需考虑安全,必要时采取停电措施。集中器统一在箱体内安装;集中器安装高度尽量在1.51.8米,。单相变集中器A相必须加电压,可通过串电压方式三相接入工作电压。集中器安装位置应有三格(集中器液晶显示信号强度15)以上通讯信号;如果信号弱,应将天线置于信号强处,确保信号达到3格以上。采集器抄表485A、B端与电表485A、B端相对应;接线牢固可靠,并注意接线螺钉不能压在线皮上,每个采集器接表数不超过32只。按主站系统的要求建集中器档案。集中器配置到对应的台区。集中器号、SIM卡号一一对应记录登记。建立集中器下所有载波电能表号、表型号及户号对应关系表。将对应关系表在主站下发至集中器内。建立集中器下所有采集器、电能表表号、表型号及户号对应关系表。现场集中器调试必须在线(液晶左上角显示“G”)。注:根据局方安装、调试方式不同,调试流程可以不按注:根据局方安装、调试方式不同,调试流程可以不按顺序进行。顺序进行。集中器实物图DJGZ23-SX129J型集中器的规格型号 集中器液晶菜单(注:集中器在线时,液晶左上角显示”G”,离线显示“S”)谢谢!谢谢!
