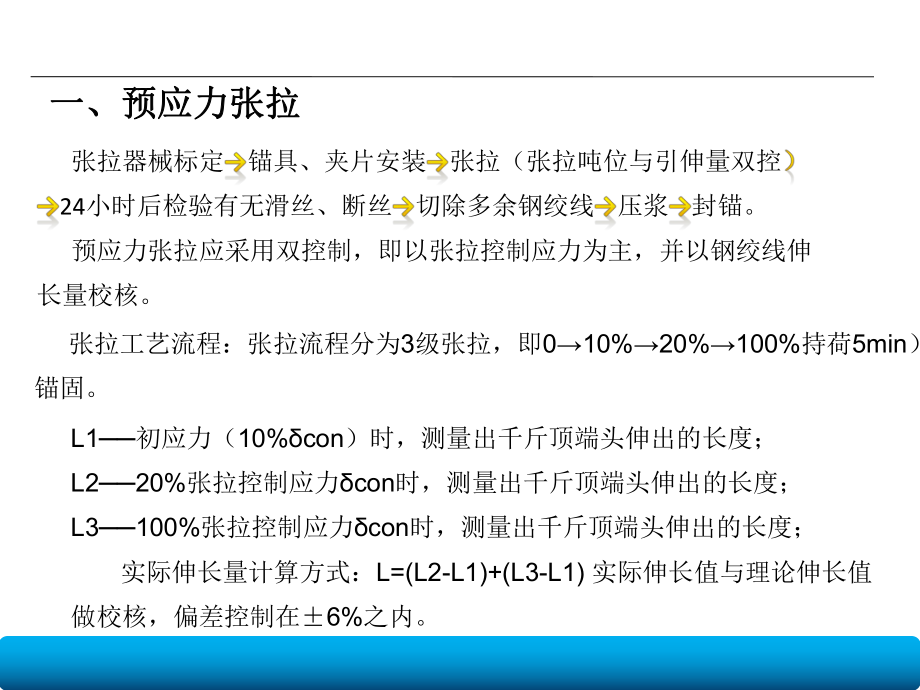

1、预应力工程 一一、二二、油表读书计算三三、预应力伸长量计算四、总结与体会预应力张拉一、预应力张拉一、预应力张拉张拉器械标定锚具、夹片安装张拉（张拉吨位与引伸量双控24小时后检验有无滑丝、断丝切除多余钢绞线压浆封锚。预应力张拉应采用双控制，即以张拉控制应力为主，并以钢绞线伸长量校核。张拉工艺流程：张拉流程分为3级张拉，即010%20%100%持荷5min）锚固。L1初应力（10%con）时，测量出千斤顶端头伸出的长度；L220%张拉控制应力con时，测量出千斤顶端头伸出的长度；L3100%张拉控制应力con时，测量出千斤顶端头伸出的长度； 实际伸长量计算方式：L=(L2-L1)+(L3-L1)
2、实际伸长值与理论伸长值做校核，偏差控制在6%之内。二、油表二、油表读数计算读数计算千斤顶校正有效期为半年，且张拉次数不超过200次。1.以14200为例：图一 14200的相关参数图纸上的附注：1、低松弛钢绞线采用符合GB/T 5224-2014标准的产品，标准强度f/pk=1860MPa。预 应 力 钢 束 锚 下 张 拉 控 制 应 力 ( 不 含 锚 圈 口 应 力 损 失 ） 为 ：/con=0.73f/pk=1357.8MPa。2、钢束张拉顺序为：N1N2N3，预应力钢束的张拉按对称原则从两边向中间张拉,每次张拉不少于两束，张拉时采用张拉力与伸长量双控的原则，钢束伸长量的测定值与图中
3、给定值相比误差不应超过6%，否则应停止张拉并查明原因。3、各预应力钢束张拉完毕后立即灌浆,水泥浆标号应不小于M50；封锚混凝土标号为C50。4、钢束张拉龄期要求为：待混凝土龄期大于7天且强度与弹性模量均达到100%后方可张拉预应力钢束。 5、计算参数k=0.0015；u=0.17。 6631357.8*10 *139*10188.734*10188.734NKN188.734*122264.81KNy0.370.00993*2264.81*0.12.62 单根张拉力： 注：预应力钢束锚下张拉控制应力均为1357.8Mpa。 12根总的张拉力： 张拉力的10%、20%、100%代入直线方程式，求
4、出相应油表读数。10%: y0.370.00993*2264.81*0.24.87y0.370.00993*2264.81*.122.8620%:100%:千斤顶压力表直线方程张拉控制应力（Mpa）截面积（mm）张拉负荷10%Mpa 20%Mpa100% Mpa14200 8317 Y= 0.37 + 0.00993 X1357.81392264.81 2.62 4.87 22.86 三、预应力伸长量计算三、预应力伸长量计算1、预应力平均张拉力计算公式及参数： ()(1)kx uPePPkxu （1） 式中:Pp各分段预应力筋平均张拉力（N） ； P各分段预应力筋张拉端的张拉力（N） X从张拉
5、端至计算截面的孔道长度（m）； 从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad） k孔道每米局部偏差对摩檫的影响系数，取0.0015 ；预应力筋与孔道壁的摩檫系数，取0.17 。2、预应力筋的理论伸长值计算公式及参数：PppPLLEA （2) 式中:Pp各分段预应力筋平均张拉力（N）； L各分段预应力筋的长度（mm）； Ap预应力筋的截面面积（mm2），取 139 510 N/ 2mm2mm ； Ep预应力筋的弹性模量（N/ mm2），取1.953、每段的终点力与起点力的关系: ()qkx uZPPe (3)以A11墩横梁N3为例第1段：L1=225.538(1.593 1)=5.56
