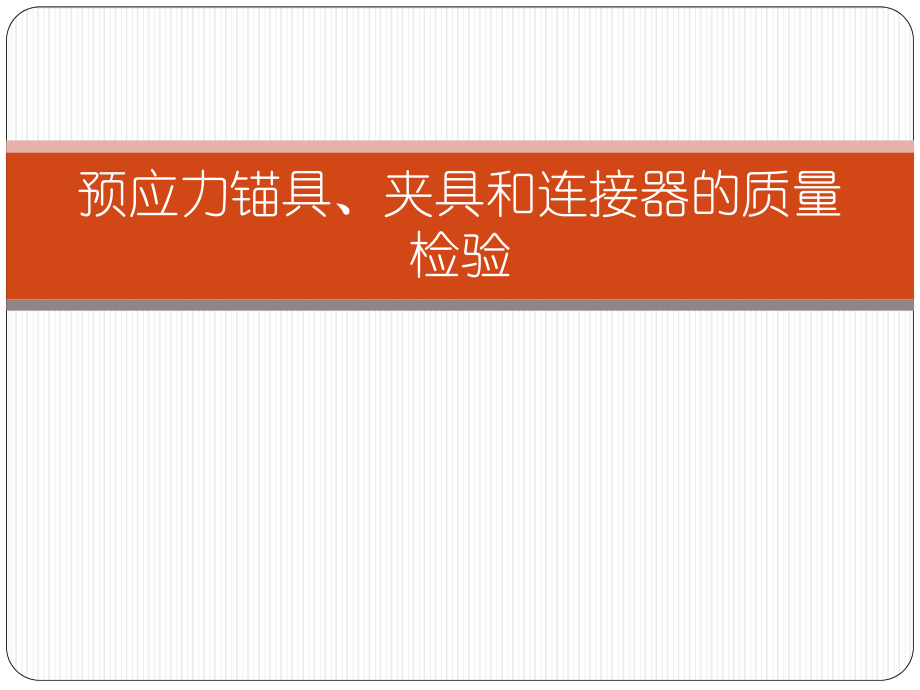

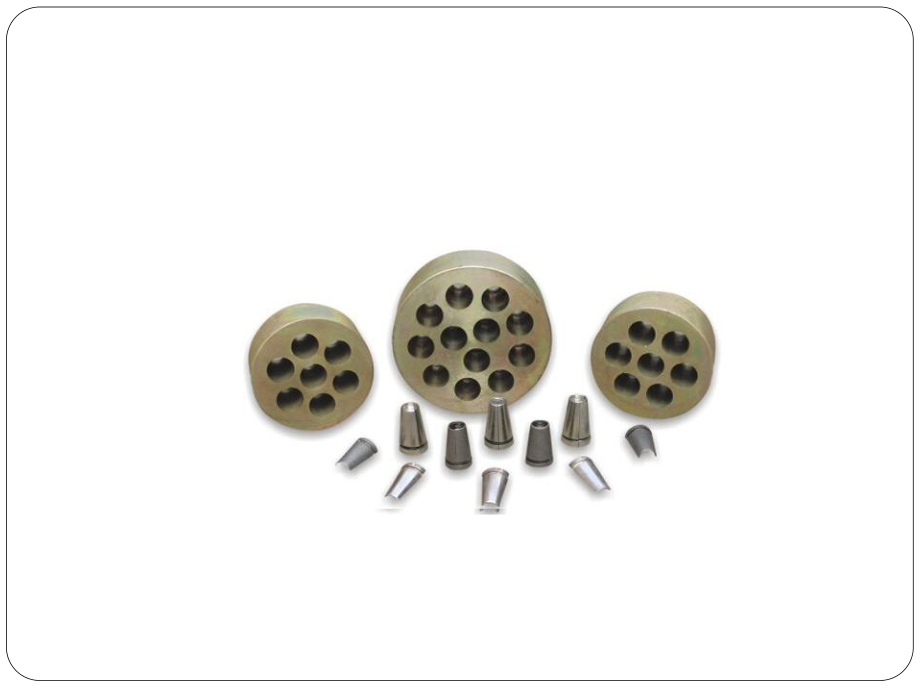

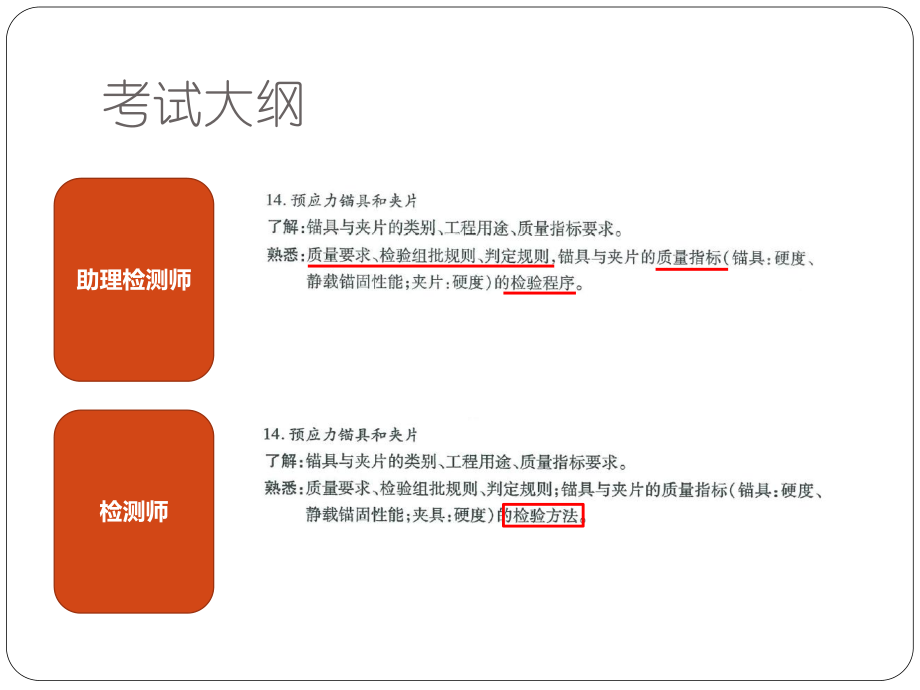

1、预应力锚具、夹具和连接器的质量检验考试大纲助理检测师检测师主要性能要求1、锚具预应力筋用锚具、夹具和连接器(GB/T14370-2007):静载锚固性能(a0.95;apu2.0%)疲劳荷载性能(200万次,5%)、周期荷载性能(50次)和辅助性能2、夹具静载锚固性能( g0.92 )检验规则1、进场检验指标JTS202-2011:外观质量、尺寸偏差、硬度和静载锚固性能试验JTS257-2008:硬度、静载锚固能力GB/T14370-2007:外观、硬度、静载性能、疲劳荷载性能、周期荷载性能和辅助性能(选)2、组批原则JTS257-2008同产品、厂家、原材料、工艺,1000套一批。非定型20

2、0套。取样方法和判定规则1、外观和尺寸偏差,抽不少于10%,且不少于10套,双倍复验,逐套检测2、硬度,每批抽5%,且不少于5%,有硬度要求做硬度试验,多孔夹片式锚具几句,每套不少于5片,每片3点,双倍复验,逐个检测3、静载锚固性能,同批取6套组成3个组装件进行试验,双倍复验,如不合格则该批不合格。硬度试验金属材料 洛氏硬度试验 第1部分:试验方法(GB/T230.1-2009)用标准型压头在先后两次对被试材料表面施加试验力(初试验力F0与总试验力F0 + F1),在试验力的作用下压头压入试样表面。在总试验力保持一定时间后(2-6s),卸除主试验力F1,保留初始试验力F0的情况下测量压入深度,

3、以总试验力下压入深度与在初试验力下的压入深度之差(即所谓的残余压入深度)来表征硬度的高低。两相邻压痕中心之间的距离至少为压痕直径的4倍,且不应小于2mm,距试样边缘为压痕直径的2.5倍,且不小于1mm静载锚固性能检验组装件中预应力筋各根钢材应等长平行、初应力均匀,受力长度不宜小于3m。而单根钢绞线的组装件受力长度则不小于0.8m(不包括夹持部位)取至少6根进行母材力学性能试验测力系统不确定度2%,总应变量具0.2%,指标应变0.1%各种测量仪表应在加载前安装正确,各根预应力钢材初应力调试均匀,初应力可取钢材抗拉强度标准的5%-10%,测量总应变标准不宜小于1m按预应力钢材抗拉强度标准值的20%

4、、40%、60%、80%,分4级等速加载,加载速度宜为100MPa/min左右;达到80%后,持荷1h;随后用低于100MPa/min速度缓慢加载至完全破坏, ,使荷载达到最大值(单根可加快,200,0.8时10min,100)a应与预应力筋受力增量成正比,不成比例,检查是否滑动a锚具夹片判断题预应力夹具的效率系数应大于等于0.95。( ) 锚具夹片判断题锚夹具硬度的抽检比例为10%,且不少于10件。( ) 锚具夹片判断题夹片的硬度试验结果有一个不合格时,应另取双倍数量重新检验,如仍有一个不合格,则应逐个进行检验。( ) 锚具夹片单选题预应力锚具的效率系数应大于 。 ( ) 锚具夹片单选题预应

5、力锚具组装件在达到实测极限拉力时受力长度的总应变应大于 %。 ( ) 锚具夹片单选题预应力锚夹具硬度检测时,每个零件应测试 点。 ( ) 钢结构连接考试大纲助理检测师检测师钢结构连接定义钢结构构件或部件之间的互相连接。钢结构连接常用焊缝连接焊缝连接、螺栓连接或铆钉连接。螺栓连接又分普通螺栓连接和高强度螺栓连接。高强度螺栓连接副:高强度螺栓连接件由螺栓杆、螺母和垫圈组成。抗滑移系数:高强度螺栓连接中,使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。组批规则质量要求高强螺栓连接副扭矩系数高强螺栓连接副预拉力高强螺栓连接副抗滑移系数钢结构连接判断题铆接是钢结构中目前使用最广泛的连接方法。( )
