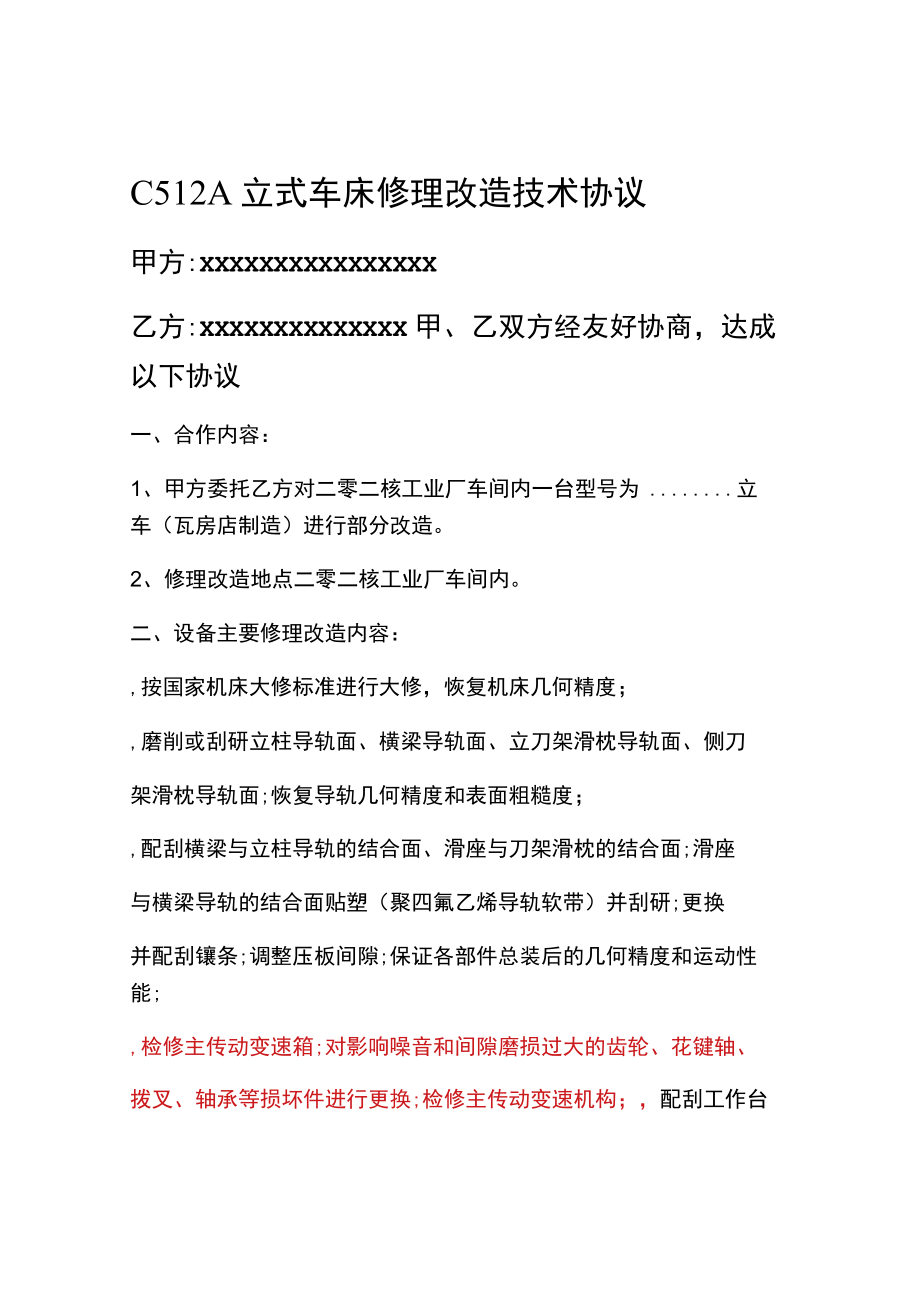

1、C512A立式车床修理改造技术协议甲方:XXXXXXXXXXXXXXXX乙方:XXXXXXXXXXXXXX甲、乙双方经友好协商，达成以下协议一、合作内容：1、甲方委托乙方对二零二核工业厂车间内一台型号为立车（瓦房店制造）进行部分改造。2、修理改造地点二零二核工业厂车间内。二、设备主要修理改造内容：,按国家机床大修标准进行大修，恢复机床几何精度；,磨削或刮研立柱导轨面、横梁导轨面、立刀架滑枕导轨面、侧刀架滑枕导轨面;恢复导轨几何精度和表面粗糙度；,配刮横梁与立柱导轨的结合面、滑座与刀架滑枕的结合面;滑座与横梁导轨的结合面贴塑（聚四氟乙烯导轨软带）并刮研;更换并配刮镶条;调整压板间隙;保证各部件总
2、装后的几何精度和运动性能;,检修主传动变速箱;对影响噪音和间隙磨损过大的齿轮、花键轴、拨叉、轴承等损坏件进行更换;检修主传动变速机构；，配刮工作台与基座间的环形导轨面;更换主轴轴承(HRB,P4级)；恢复主轴几何精度和加工性能；,保留并修复侧刀架。恢复侧刀架几何精度，配刮侧刀架箱体与立柱导轨的结合面和箱体与侧刀架滑枕的结合面，更换镶条，重配压板;检修走刀变速箱，更换磨损过大的齿轮、花键轴、拨叉、轴承等损坏件，保证变速、走刀、快速等功能灵活、可靠;对用于进给的T型丝杠副采取精车丝杠、重配螺母的方式修复；，检修横梁升降、锁紧机构。更换损坏件，修复T型丝杠副；，检修立、侧两套原机床刀架；,检修液压系
3、统。更换损坏的阀、压力表、油管、接头、滤芯等易损件，更换所有变速、锁紧、平衡油缸内的O型圈、油封等橡胶密封件;清洗油路，调整压力；,清洗机床润滑系统。更换损坏的油管、接头、滤芯等易损件，清洗油路，确保润滑充分、可靠。三、大修改造后机床性能：对设备进行全面的检查修理改造达到大修检验的国家标准，相关机械性能指标与机床大修要求的性能保持一致。包括（？功能、？外观、？几何精度、？运动精度、？技术资料、？配套厂家相关的合格证书等），大修改造后机床的电器工作稳定可靠，机床的各项功能工作正常，机床的各项技术指标应符合原机床要求。四、大修改造实施的周期与工艺方案1.对该机床的性能进行检测（参照GB/1742-
4、1998规定的相关项目）；2、根据检测结果制定详细的大修改造计划；3、磨削或刮研立柱导轨面、横梁导轨面、立刀架滑枕导轨面、侧刀架滑枕导轨面等；4、检修主传动变速箱，检修横梁升降、锁紧机构等。5、恢复各项几何精度；五、大修后设备验收1、大修改造后设备验收满足本技术协议、合同和相关规定。2、改造后机床需要检测的指标,机床各项功能检测,机床定位精度及重复定位精度检测,试加工零件检测（工艺设计的要求）3、以上条款1、2、3、要求达到，可在甲方现场进行验收。六、质量保证条款和售后服务1、乙方向甲方提供的用于设备改造的零部组件一律采用合格材料、以成熟的工艺制造、确保是崭新未被使用过；2、设备在改造完投入运
5、行后，必须完全符合技术条件和合同规定的要求，并保证在相关标推及合同文件规定的条件下，运行良好。3、质量保证期，自双方签署设备合格的验收报告之日起，乙方对大修改造设备免费保修半年。超过保修期，乙方有偿提供相关维修服务。保修期内接到用户反馈信息48小时内到达现场解决问题。4、质量保证期间，乙方应对改造后的因零部组件的结构、设计、工艺和材料缺陷造成的任何损坏或故障负责。5、在质量保证期内，如发现改造更新的零部组件存在的结构、设计、工艺和材料等方面的潜在固有缺陷，甲方有权随时向乙方提出免费修复或更换，乙方在10天内予以处理，并承担因此而发生的一切费用，且不解除乙方在本技术条件中应承担的义务和责任。第一
6、条、服务方为委托方改造保养C512A立式车床，按照委托改造方案如下：产品型维修产单价数量金额号及编备注序号品名称（元）（台）（元）号达到密封冷却水，回1接水槽自制1收废屑，方便取屑的功能2水箱自制1回收冷却液，再循环3回水管10米14上水管10米1扬程8-10米，流量5水泵1501./MIN设计费对机床各部分精度人工及6及改造进行检修，恢复达到检修人工费精度要求对机床主轴箱、送刀箱进行检查并更换设备维润油，对机床各部分7保养1护检查保养更换传动皮带等易损件，达到使用要求。合计数量、含税金额（人民币）第二条、维修质量要求:改造后的配件或设备应满足委托方现场使用技术要求。第三条、交（提）货地点、方
7、式、费用负担：改造件从委托方运至服务方，运费和货物安全责任由委托方负担;修复件从服务方运至委托方，运费和货物安全责任由服务方承担。第四条、验收标准、方法及提出异议期限:委托方收到货物后三日内，按照技术要求测试，逾期视为验收通过（特殊情况双方协商）。第五条、结算方式及期限:委托方收到修复件测试正常、发票入账即安排付款。第六条、交货日期:双方协商。第七条、保修及责任范围:自委托方收到修复件之日起保修六个月，在保修期内发生非服务方原因造成的故障，如雷击、操作失误、电网电压异常等引起的故障损坏，均不属于保修范围。第八条、违约责任:按合同法有关条款执行。合同履行过程中发生争议，双方协商解决，协商不成，由
8、市仲包头市仲裁委员会仲裁。第九条、其它条款：1、本维修报价单自签章之日起生效。改造精度序检验允差范围实测值号项目（mm）（mm）在IOOO直径内为0.060直径每增加1000允差值增加0.02GI工作台的平面度（平或凸）局部公差在任意300测量长度为0.02在直径为0.040工作台面的端面跳G2直径每增加IOOo允差值增加动0.020在IOOO直径内为工作台面的径向跳0.040G3动直径每增加IoOo允差值增加0.020横梁移动对工作台面的垂直度a.在a.0.080/1000b.G4纵向平面内0120IOOOb.在横向平面内刀架有效行程？Ic)Oo为0.0601000-2000为垂直刀架移动对
9、工G50.120作台面的平行度2000-3000为0.200垂直刀架滑枕移动a.在IOOO测量长度上为0.060对工作台旋转轴线b.在IOOO测量长度G6的平行度a.在纵上为向平面内0.10b.在横向平面内工具孔轴线对滑枕移动的平行a.在300测量长度上为0.040度a.在纵向平面b.在300测量长度G7内上为b.在横向平面内0.060（只适用于有回转头的机床工具孔轴线与工作台旋转轴线的重合G80.05度（只适用于带回转头的机床）刀夹定心孔轴线与工作台旋转轴线的G9重合度（只适用0.05于有回转头的机床）刀夹安装基面与工作台旋转轴线的垂G1.O0.040/300直度（只适用于带回转头的机床）侧刀架移动对工作G1.1.在任意500测量长度上为0.040台旋转轴线的平行度或侧刀架移动对工作台面的垂直度侧刀架滑枕移动对在任意300测量长度上为0.040G12工作台面的平行度90?工作台底座在床身上移动时的倾G13a及b0.080/1000斜a.纵向b,横向
