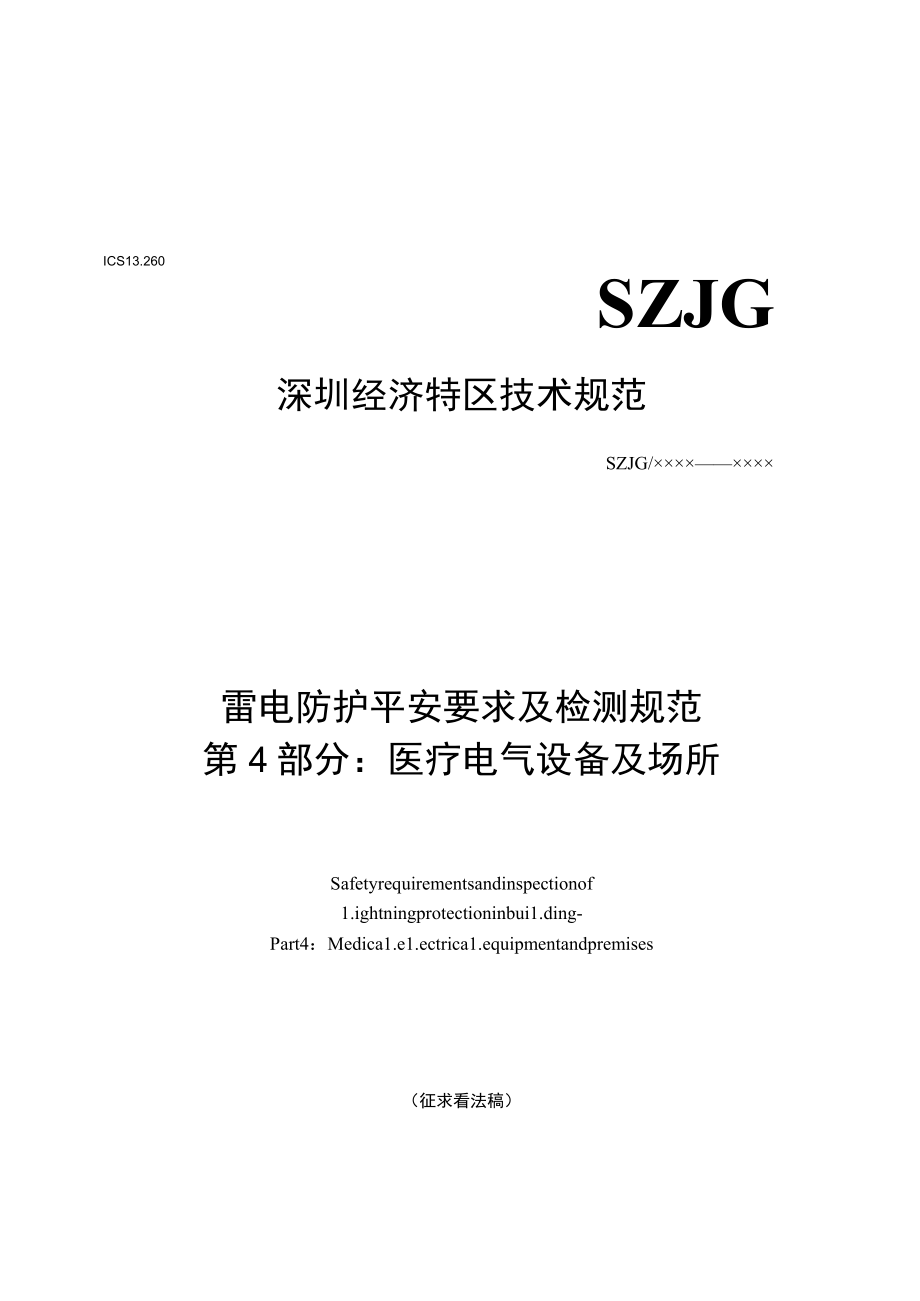

1、ICS13.260SZJG深圳经济特区技术规范SZJG/雷电防护平安要求及检测规范第4部分：医疗电气设备及场所Safetyrequirementsandinspectionof1.ightningprotectioninbui1.ding-Part4：Medica1.e1.ectrica1.equipmentandpremises（征求看法稿）-X发布-X实施前言1范围12规范性引用文件13术语和定义14平安要求25检测4SZJG28雷电防护平安要求及检测规范分为五个部分: 第1部分：通则 第2部分：学校 第3部分：油（气）站（库） 第4部分：医疗电气设备及场所一第5部分：低压电气系统和电子系
2、统机房本部分为SZJG28的第4部分。本部分依据GB/T1.1-2009编制。本部分由深圳市气象H提出。本部分由归口。本部分起草单位：深圳市防宙中心。本部分主要起草人：雷电防护平安要求及检测规范第4部分：医疗电气设备及场所1范围本部分规定了医疗电气设备及场所雷电防护的平安要求及检测。本部分适用于医疗场所及其附屈的电气、电子装置的宙电防护。2规范性引用文件下列文件对于本文件的应用是必不行少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括全部的修改单)适用于本文件。GB9706.1-2007医用电气设备第1部分：平安通用要求GB16895.22-200
3、4建筑物电气装皆第5-53部分：电气设备的选择和安装GB16895.24-2005建筑物电气装置第7-710部分：特殊装置或场所的要求医疗场所GB/T17626.9-2011电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T18802.12-2006低压配电系统的电涌爱护(SPD)第12部分：选择和运用导则GB50057-2010建筑物防雷设计规范GB/T50719-2011电磁毋蔽室工程技术规范JGJ/T16-2008民用建筑电气设计规范QX/T10.2-2007电涌爱护器第2部分：在低压电气系统中的选择和运用原则QX/T10.3-2007电涌爱护器第3部分：在电子系统信号网络中的选择和运用原
4、则SZJG28.1-2009帘电防护平安要求及检测规范第1部分：通则3术语和定义下列术语和定义适用于本部分。3.1 医疗电气设备medica1.e1.ectrica1.equipment与特定的电源只有1个连接点的电气设备，用它对患者在医疗监护下进行诊断、医疗或监测，以及：对患者有妪体的或电的接触，及/或一一向患者或自患者传输电能，及/或检测这些输向患者或自患者输出的电能。GB9706.1-2007.术语2.2153.2 医疗电气系统多台设备的组合，其中至少有一台是医疗电气设备，它们之间有功能性连接或用多插I1.的移动式插座板相互连通。注：该系统包括有制造厂家规定的为掾作该系统所须要的附件.G
5、B16895.24-2005,术语710,3.83.3 电子系统由敏感电子组合部件构成的系统。GB50057-2010,术语4平安要求4.1 新建、改建、扩建医疗场所建（构）筑物雷电防护装置的设计应依据国家和地方有关防甫法律法规办理相关审批手续。防雷工程应由总监理工程师或建设单位项目负费人组织施工单位项目负责人和技术、质量负责人、防宙主管单位项目负责人共同进行工程验收（检验批、分项工程）。4.2 医疗场所建筑物的防宙分类应符合GB50057-2010中第3章的规定，防雷区划分应符合GB50057-2010中第6章的规定。4.3 3防止人身损害的措施中防跨步电压措施和防接触电压措施应符合GB50
6、057-2010中的规定。4.4 外部防帘装置应符合下列规定：a）接闪器应符合GB50057-2010中4.2.1、4.244.3.1、4.4.1和5.2的规定。b）引下线应符合GB50057-2010中4.3,3、4.4.3和5.3的规定。c）接地装置应符合GB50057-2010中4.3.6、4.4.6、和5.4的规定。1）医疗设备应采纳共用接地系统。2）共用接地装置的接地电阻应按50HZ电气装置的接地电阻确定，不应大于按人身平安所确定的接地电阻值。4.5 内部防宙装置应符合下列规定：a）等电位连接1） 一般医疗场所内的等电位连接措施应符合6850057-2010中6.3.1、6.3.3、
7、6.3.4条的规定。医疗场所内接地方式参见附录M2）手术室等特殊医疗场所内防止微电击等电位连接，应采纳下列S型等电位连接方式。为进行医疗的患者占据的地方水平方向2.5m,床上高度2.3m的范用内，固定设备的外露可导电部分及装置外可导电部分均接到等电位端子板上并接地。医院手术室局部等电位连接见图1对装置外可导电部分，表面积在002/以下的，可以解除在实施等电位接地的对象之外。等电位连接端子板与插座爱护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2.a）医院局部等电位连接示意图（b）医院局部等电位连接平面图图1等电位连接1、安排电盘2,1.EB端子板3、无影灯限制箱4,手
8、术台限制箱5、水管6、氧气管、式空管等7,建筑物钢筋8、采暖管9、非电手术台10、导电地板的金属网格11、特低电压手术灯12、隔离变压器（用于胸部手术室）13、插座14、冰箱15.保温箱b）平安距离平安距离应符合GB50057-2010中的规定。4.6 医疗电气系统和电子系统防击击电磁脉冲应符合下列规定：a）电磁屏蔽1）应依据GB/T17626.9-2（H1.中关于设备耐磁场强度等级的规定（Ioo-300TooOAm）,依据GB50057-2010公式6.3.2-8计算，判定设备所在空间是否实行屏蔽措施，2）电磁屏蔽应符合GB/T50719-2011的规定。3）电源、信号线路宜实行屏蔽措施，线
9、路的屏蔽层应至少在两端并宜在雷电防护区交界处做等电位连接。4） DSA机房、CT机房、YR1.磁共振、DR机房、PAcS机房等本身已实行射线防护的特殊医疗场所,及具有专设防止外界电磁干扰的心脏起搏手术室等场所的防护材料如铅、紫铜板、电磁防护门窗金属导体可兼作防宙击电磁脉冲的空间屏蔽的材料。b）电涌爱护器安装的电涌爱护器（SPD）应符合6850057-2010第6.4条、GB16895.22-2004.GB/T18802.12-2006,QX/T10.2-2007.QX/T10.3-2007的规定。医疗电子系统的宙击电磁脉冲防护措施参见附录B。4.7 低压电气系统的雷电防护应符合下列规定：a）当
10、电源采纳TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必需采纳TN-S系统。医疗场所供配电系统参见附录C。b）特殊场所如手术室要求采纳IT系统时应符合下列规定：DIT系统选择防笛措施时，宜优先保证供电连续性并兼顾爱护连续性，详细见QX/T10.2-2007.8.6.2的规定。2） IT系统的电源线路的屏蔽措施应符合4.6a）的规定。3） IT系统供电的设备应实行等电位连接措施，等电位连接应符合4.5a）2）的规定。4） IT系统SPD的选型和安装应符合4.6b)和附录D的规定。4.8医疗气体输配系统、酒精库的雷电防护医疗气体输配系统、酒精库的宙电防护应符合GB50057-2
11、010的规定。5检测检测方法及检测数据整理应符合本标准第1部分第5章、第6章的要求。检测内容参见附录E。附录A（资料性附录）医院接地方式、4E接地配线方式适用范医疗场所接地方式非接地配线方式爱护接地等电位接地胸部手术室OOO胸部手术以外的手术空OO理疗室（复原室）OICU（集中治疗室）OOCCU（冠状动脉疾病集中治疗空）OO重症徜室O心功能总检查室OOO心血管X线造影室OOO分娩室O生理检查室O内视镜室OXX经检杳室OXX阵痛室OX一般病室OXX诊室O体检检查室O一。必需设置宜于设置X可不设置一不应设置附录B（资料性附录）医疗电子系统的宙电防护电子系统防雷搭轴1等电位逐接及接地安装电涌爱护合理
12、布政其它次用呼叫对讲系统系统呼叫小耳干线应梁的W蔽线或穿金属管屏蔽,呼叫信号支城和显示信号支政直来纳屏蔽线或穿金磁管诉K.其屏蔽层应至少在两端.并或在助城区之界处做笫电位连接，呼叫主机及电观盒等应就近与局部等电位连接揖连接呼叫主机前端电源配电箱血安装电淞SPO.SPD的选蟹应满近4.5.3条的规定吨按GB50343-2012第534条递行线路的合理布战门诊掉队叫号系统楼层之换机与笆理主交换机之间的信号她应采纳屏蔽线或穿金塌港屏依，护士站JUW主机与楼层交Ife机.显示%修生主机之何的信号戌等宜果结屏蔽线或穿金制行屏蔽,其屏蔽层应至少在两%并宜在防窗X交界处做容电位连接，在设a局部等电位连接拜的
13、区域,系统服务器交换机、护士站限制主机、医生门诊电嘛、显示屏等应就近与局部等电位连接并连接，系统服务器机房前战屯徵配电箱应安装电淞SPD.SPD的选型应满意45.3条的规定,管理主交投机前端宜安装信号SPD.SPO的选型应满意453条的规定应按GB50343-2012第5.3.4条进行线路的介理布设ICU探视系统、手术系视频教学系统探视摄像机、对讲Ieiwi8、视貌矩阵、显示屏等金幅都件岐就近与局部等电位连接井蛭接.与内网连接的信号线应采纳屏蔽观或穿金黑管屏蔽，对讲限制JB与话筒.扬声.描像机与初版安排器，机领安掉戕矩阵切换1别雅之何的信号战等在采纳屏做线或穿金属首屏蔽.其屏蔽层应至少在两端，
14、并官农防溶区交界处做等电位连M1.UPS电源SI电箱应安装电标SPD.SPD的遥型应满意4.5.3条的规定.应按GB50343-2012第53.4条遇行战路的合理布注附录C（资料性附录）医疗场所供配电系统C.1医院作为一级负荷应有两路电源供电，一路工作，一路备用，并来自不同区域变电所。该备用电源作为医院的基本备用电源，此外还必需增设应急电源。为保证对特殊重要负荷的供电，严禁将其他负荷接入应急供电系统。C.2医院内固定式、移动式医用电气设备较多，因而外露移动式电缆也较多，针对医院的用电平安要求，应采纳TN-S或TN-C-S系统。在1类医疗场所中额定电流不大于32A的终端回路，应采纳最大剩余动作电流为30m的剩余电流淌作爱护器（作为附加防护）。在2类医疗场所，如采纳额定剩余动作电流不超过30m的剩余电流淌作爱护（RCD）作为自动切断电源的措施，应只用于下列回路：手术台驱动机构的供电回路：X光机的回路：注：此要求主要用F挪入2类场所的移动式X光机。额定功率大于5kVA的大型设备的回路：不重要的电气设备（不是用于维持生命的）回路。应留意确保同时运用同一回路的多台这些设备时，不会引起剩余电流淌作爱
