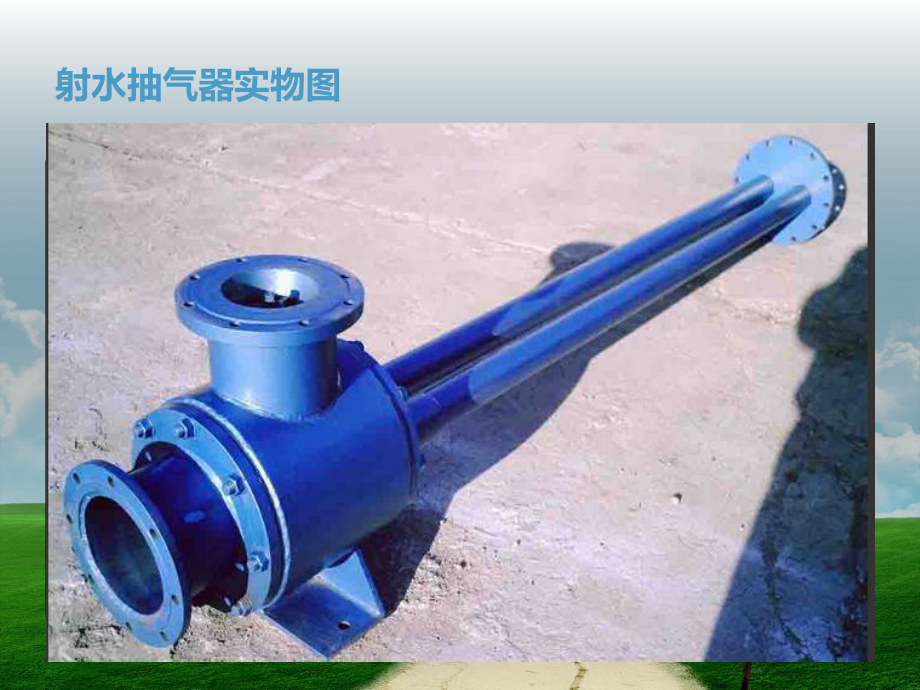

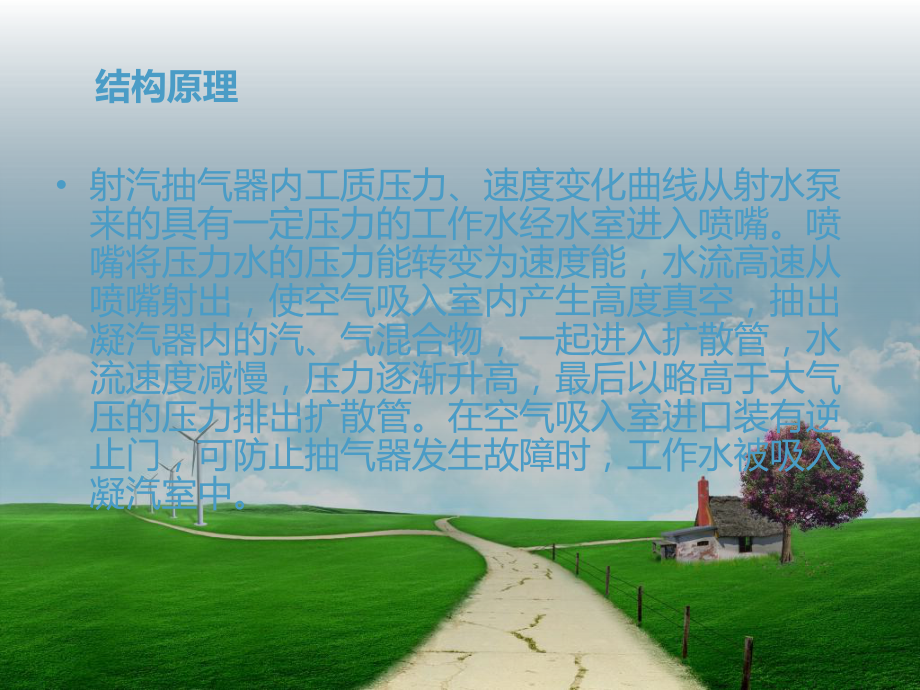

1、 射水抽气器原理、结构 结构原理 射汽抽气器内工质压力、速度变化曲线从射水泵来的具有一定压力的工作水经水室进入喷嘴。喷嘴将压力水的压力能转变为速度能，水流高速从喷嘴射出，使空气吸入室内产生高度真空，抽出凝汽器内的汽、气混合物，一起进入扩散管，水流速度减慢，压力逐渐升高，最后以略高于大气压的压力排出扩散管。在空气吸入室进口装有逆止门，可防止抽气器发生故障时，工作水被吸入凝汽室中。射水抽气器实物图射水抽气器结构图 安全运行1、在吸入室中选取水的最佳流速及单股水束的最佳截面，以期水束能实现最佳分散度，同时分散后的水质点又具最佳动量，以最小的水量裹胁最多的气体，这是达到低耗高效的起码条件。2、吸入室内
2、水质点与空气的接触达到最均匀。且使水束所裹胁的气体能全部压入喉管。3、制止初始段的气相返流偏流，以免造成冲击四壁而发生震动磨损。这一点单靠加长喉管是难以实现的。这是吸入室几何结构，喉口形状，喉径喷咀面积比，喉长喉咀径比，进水参数（水量水压）等实现的。4、喉管的结构分气体压入段，旋涡强化段及增压段三部份。能实现两相流的均匀混合，降低气阻，消除气相偏流，增加两相质点能量交换，又能利用余速使排出的能量损失达到最少。 产品用途及优点1、抽吸能力强，安全裕量大，电机耗功低。2、寿命长，抽吸内效率不受运行时间影响，检修间隔期长。3、启动性好，无需另配辅抽。对工作水所含杂质的质量浓度及体积浓度要求低。4、该抽气器喉管出口设置余速抽气器，可同时供汽机抽吸轴封加热器之不凝结气体。5、因无气相偏流，所以运行中震动磨损极小。 谢谢
