1、附录A（资料性）渡槽安全检查执行记录A.1渡槽检查记录见表A.1。表A.1渡槽检查记录表检查类别：日常巡查口/定期检查口/特别检查口检查日期：年月上游进口水位：m下游出口水位：m天气:检查部位及项目检查内容正常与否异常情况描述原因分析及处理建议进出口段混凝土结构（砌体结构）混凝土结构是否存在裂缝、剥蚀、渗漏和碳化等情况；钢筋是否存在露筋、锈蚀等：砌体结构是否存在砌块断裂、松动，砌缝脱开、变形流态水流是否顺畅，是否有杂物堆积、杂草、树木等漂浮物堵塞，流态是否平稔，是否存在异常的冲刷等槽身混凝土结构（砌体结构）混凝土结构是否存在裂缝、剥蚀、渗漏、析钙；钢筋是否存在露筋、锈蚀等；砌体结构是否存在砌块
2、断裂、松动，砌缝脱开、变形水位流态水位是否在正常范围内；输水是否顺畅，是否有杂物堆积、杂草、树木等漂浮物堵塞：水流形态是否平稳，是否存在异常的冲刷分缝止水结构是否存在渗漏、老化、破损、脱落等现象，分缝材料是否老化、损坏辅助设施防护结构工作桥、栏杆及防护门是否存在松动、错位、缺件、剥落、锈蚀等水生物影响是否存在水生物附着并侵蚀混凝土结构等不良现象支承结构支墩混凝土结构是否存在裂缝、剥蚀、碳化等情况；钢筋是否露筋、锈蚀；是否存在冻胀、风化、开裂、剥落、露筋等：砌体结构有无砌块断裂、松动，砌缝脱开、变形；是否存在异常变形：是否遭受车辆或船只、漂浮物撞击而损坏支座支座是否存在老化、破裂、变形、错位、脱
3、空等；支座垫石是否存在开裂、缺损、碎烂等现象；支座钢板是否发生锈蚀等情况表A.1渡槽检查记录表（续）检查部位及项目检查内容正常与否异常情况描述原因分析及处理建议墩台（排架柱）及基础墩台（排架柱）混凝土结构是否存在冻胀、开裂、剥蚀、露筋等；砌体结构是否存在风化、砌块断裂、松动，砌缝脱开、变形；排架柱是否存在倾斜、下沉或冻拔：墩台是否存在被冲刷、撞击破坏；墩台是否受到污水或生物的腐蚀墩帽混凝土结构是否存在冻胀、开裂、剥蚀、露筋等：砌体结构是否存在风化、砌块断裂、松动，砌缝脱开、变形：墩帽是否存在被冲刷、撞击破坏：是否受到污水或生物的腐蚀。基础是否存在滑动、沉陷、裂缝、冲刷等情况：是否受到冲刷损坏、
4、外露、悬空、下沉，是否受生物腐蚀，是否受车辆、船只或漂浮物撞击而受损：台背填土有无沉降或挤压隆起槽卜净空槽卜净空槽下净空是否影响交通，槽卜.限高设施是否存在损坏：槽上交叉设施槽上交叉设施槽上是否存在其他交叉的设施设备，附近是否有电杆等超高设施：监测设施监测设施安全监测设施、自动化监测设施、视频监视设施等是否完好、有效工程管理设施工程管理设施办公、生产和辅助用房的结构是否安全；警示标志、防汛物料、备用电源、通信设施、交通工具、维修养护设备、供水及消防设施、照明设施等是否完好、有效工程管理内容和保护范围管理内容和保护范围是否存在被侵占等异常：界碑、界牌等是否完好临近边坡是否存在影响渡槽安全的边坡等

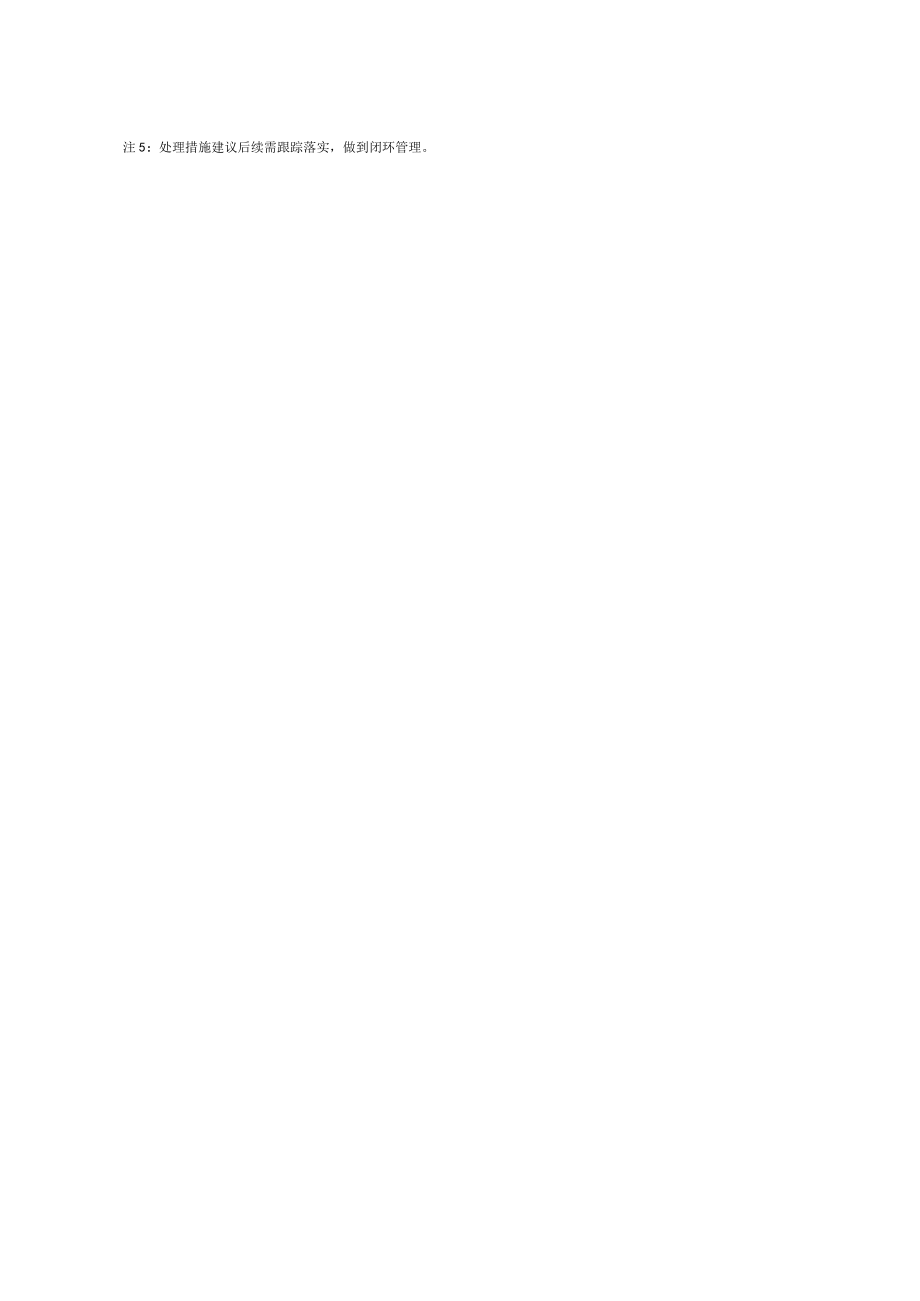

5、，边坡是否存在异常变形其他管理单位根据渡槽设施及自身管理的实际情况补充检查结论和建议:检查人员（签名）：校核人员（签名）：负责人员（签名）：注1：检查人员可结合工程实际情况，对本表内容进行适当修改或补充；注2：本表由检查人员在现场根据巡视检查情况如实记录填写；注3：检查人员对照检查项目和内容细致进行检查；若未发现异常，则填写“正常”：若发现异常则需清楚描述存在问题，记录存在问题的准确位置、数量及范围等；需要另外说明的，填写在备注表格中：注4：若存在问题表格填写不下，可另附页填写，必要时可附存在问题简图、现场照片等；注5：处理措施建议后续需跟踪落实，做到闭环管理。表A.2执行记录表事由指令任务（
6、应明确运用时间、输水流量、水位高度等工作内容）操作执行形式远程控制现场控制控制运用检查情况1 .检查渡槽现行工况是否正常。是口否口2 .渡槽监测设备是否正常。是口否口5 .渡槽上下游是否有人员或其他作业，是否已发布预警。是口否口6 .渡槽上下游放水设施有关的其他情况是否正常。是口否口7 .运行监护管理人员是否已经到位。是否口执行情况发令人：受令人：总检查人：监护人：操作人：开始时间：年月日时分完成时间：年月日时分注：渡槽运用执行检查情况一览表由总检查人填写。表A.3渡槽控制运用操作、监测情况详细记录表操作负责人：操作人员：操作日期：天气:序号检查项目检查内容检查情况处理意见1水位渡槽水位一一2
7、流量渡槽流量流量一3渡槽进出段有无塌陷、裂缝、松动、隆起、底部淘空、滑坡等地质变化等有无白蚊鼠害一有无垃圾、污水及废弃杂物进入渡槽等一一4槽础渡基有无塌陷、裂缝、松动、隆起、底部淘空、滑坡等地质变化等一有无白蚁鼠害一5渡槽支承结构墩、排架等碎构筑物有无裂缝、腐蚀、磨损、剥蚀、露筋、钢筋锈蚀砌体墩、柱有无倾斜、滑动、勾缝砂浆脱落一一护坡表面有无淤积、杂物一一一一6渡槽槽身结构碎结构槽身有无裂缝、渗水、磨损、剥蚀、露筋、钢筋锈蚀砌体槽身墩有无裂缝、渗水、磨损、剥蚀、倾斜、滑动、勾缝砂浆脱落一槽身伸缩缝止水有无损坏、漏水及填充物流失等情况7监测设施监控系统水平位移和垂直位移标点、静力水准、裂缝仪等外
8、露监测设施是否完好标志是否齐全、醒目一一自动监测系统是否运行正常监控主:机与其配套附件是否正常运行，通讯是否畅通一一远程控制系统运行是否正常一一水位、流量、温度等遥测显示是否正常一一室外摄像机表面是否清洁一一系统有无报警信息图像显示是否清晰，有无干扰、抖动等异常现象一8水流形态水流是否平顺，有无折冲水流、回流、漩窝等不良流态一一渡槽及渡槽上卜游水体有无污物一9其他警告警示标志是否齐全、完好、整洁一桩界是否齐全、完好、整洁一一备注:注：被详细记录的部位若无损坏和异常情况时应写“无异常”字。有损坏或异常情况的应获取影像资料表A.4标识牌设置标识牌类型设置要求部位数量公告类工程简介标牌工程主要建筑物
9、附近醒目位置1个管理范围和保护范围公告牌工程区域及其管理范围或保护范围醒目位置根据需要确定界桩管理范围边界位置直线段21个/20Om,非直线段适当加密：各拐点处1个。己有明显界限，如围墙、河道、公路等，且与管理范围重邑的，可不设置名称类特征水位标识渡槽进出口等醒目位置根据实际情况确定。监测设施名称牌监测设施、测点表面或周边醒目位置与外露的监测设施、测点数量相同。建筑物内部、无外露部分的监测设施无需设置监测设备序号牌设备表面或周边醒目位置与主要监测设备数量相同监测设备管理责任牌设备表面或周边醒目位置与主要监测设备数量相同警示类渡槽顶部警示牌渡槽上下游：渡槽底部可直达槽身顶部的通道口等根据实际情况
10、确定警示标线监测设备、渡槽下部空间等周边根据位置、设备布置等情况设置道路限高警示桩渡槽横跨道路的交叉口每个路口设置1组其他警示牌工程安全薄弱部位、结构病险维修或影响安全的其他部位需要标识根据实际情况确定指引类巡查（视）工作线路指引牌工程检查、监测线路主要路径、节点醒目位置根据实际需要确定附录B（资料性）渡槽结构缝橡胶止水更换技术8.1 搭设槽内脚手架用钢管、扣件、木板等搭设渡槽槽身内部脚手架，并在钢管底端垫上木板，防止损坏渡槽内壁。8.2 拆除结构缝二次混凝土先用切割机沿二次混凝土分界线切出一条缝，切线不应偏离二次混凝土与一次混凝土的结合面，切割深度宜为35cm,后用风镐拆除结构缝二次混凝土，
11、不应损坏其他混凝土结构及预埋螺栓。8.3 卸除橡胶止水带采用扳手等卸除止水带不锈钢压条上的不锈钢螺栓，按安装位置给不锈钢压条进行编号和标记。然后拆除橡胶止水带并保存完好，以便新止水带打孔定位。8.4 检查并处理松动的预埋螺栓全面检查预埋螺栓是否松动，应人工逐一进行检查。对出现松动的预埋螺栓，拆除并安装新膨胀螺栓。8.5 U型橡胶止水带打孔现场以旧止水带的孔位标定新止水带打孔位置，并用橡胶专用打孔筒准确打孔。注意止水带穿孔的孔径应略小于预埋螺栓直径，以使两者紧紧套牢。8.6 基面清洗并保持干燥干净先用清水、钢刷清洗结构缝基面，再用空压机吹干，确保粘结前基体表面干净、干燥。8.7 GB止水板与槽口
12、面粘接首先调制聚硫密封胶，然后用毛笔沾上界面剂涂刷在槽口表面，再用注胶枪于界面剂上喷涂聚硫密封胶，最后待聚硫密封胶表面微干（约5min）,粘接GB止水板。注意调制密封胶时必须严格按照产品说明书调配，界面剂涂刷宽度应比GB止水板稍大，喷涂密封胶时应均匀满铺，GB止水板穿过螺栓与槽口面粘接时不宜用力过大，避免GB止水板薄厚不均。8.8 安装U型橡胶止水带在GB止水板及基面上满铺聚硫密封胶，将已打好孔的止水带套进预埋螺栓，轻按并使之与GB止水板紧密粘接，为防后续浇筑时落入砂浆，应在止水带U型凹部填充麻绒。注意止水带安装之前必须等密封胶表面微干（约5min）,且止水带及基面应干净、干燥，不应有灰尘及油
13、污。8.9 安装不锈钢压条止水带安装完好后，按方才的编号和标记装上不锈钢压条，预埋螺栓套入螺母固定，并在伸缩缝靠外两侧方向的缝隙涂刷聚硫密封胶。注意在不锈钢压条上加上数量不等的垫片，以使止水带、GB止水板、槽口面之间压挤密实。通过旋转螺栓，观察是否有聚硫密封胶从止水带外侧挤出，来判断其是否挤压密实。B. 10制安结构缝嵌缝板（凸型）采用聚乙烯板或其他嵌缝材料制作凸型嵌缝板，并用不锈钢钢丝连接和安装，安装过程中应小心操作，以免不锈钢钢丝尖端或其他尖锐物损伤橡胶止水带。B.11配置并浇筑丙乳砂浆按相关产品说明书比例调配和制作丙乳砂浆并进行浇筑。注意用薄层的GB止水板包裹螺栓头，避免螺栓头与砂浆直接
14、接触，防止日后再次修补时破坏预埋螺栓。B.12结构缝混凝土养护以潮湿的麻袋或其他材料覆盖结构缝，定时浇水，保证结构缝混凝土养护不少于2d。B. 13更换后检查完成每道工序之后都应仔细检查，确保每一环节都高质量完成，在施工过程中应小心谨慎，避免操作不当对止水结构造成潜在的缺陷，特别应注意避免尖锐工具损伤止水带，止水带更换完毕后应及时清理现场，待验收通过后即可通水。附录C（资料性）渡槽健康诊断分析报告编写提纲C. 1前言简述渡槽健康诊断的背景和组织实施情况。C.2工程概况包括工程位置、规模、等别、建筑物级别、工程效益、建设及投运时间；建筑物组成、结构型式及主要设计参数：施工期间的主要质量问题及处理措施；更新改造情况；工程改扩建或加固情况；工程运行期间出现的主要质量问题与处理措施等。C.3基础资料收集C.3.1工程（含除险加固）
