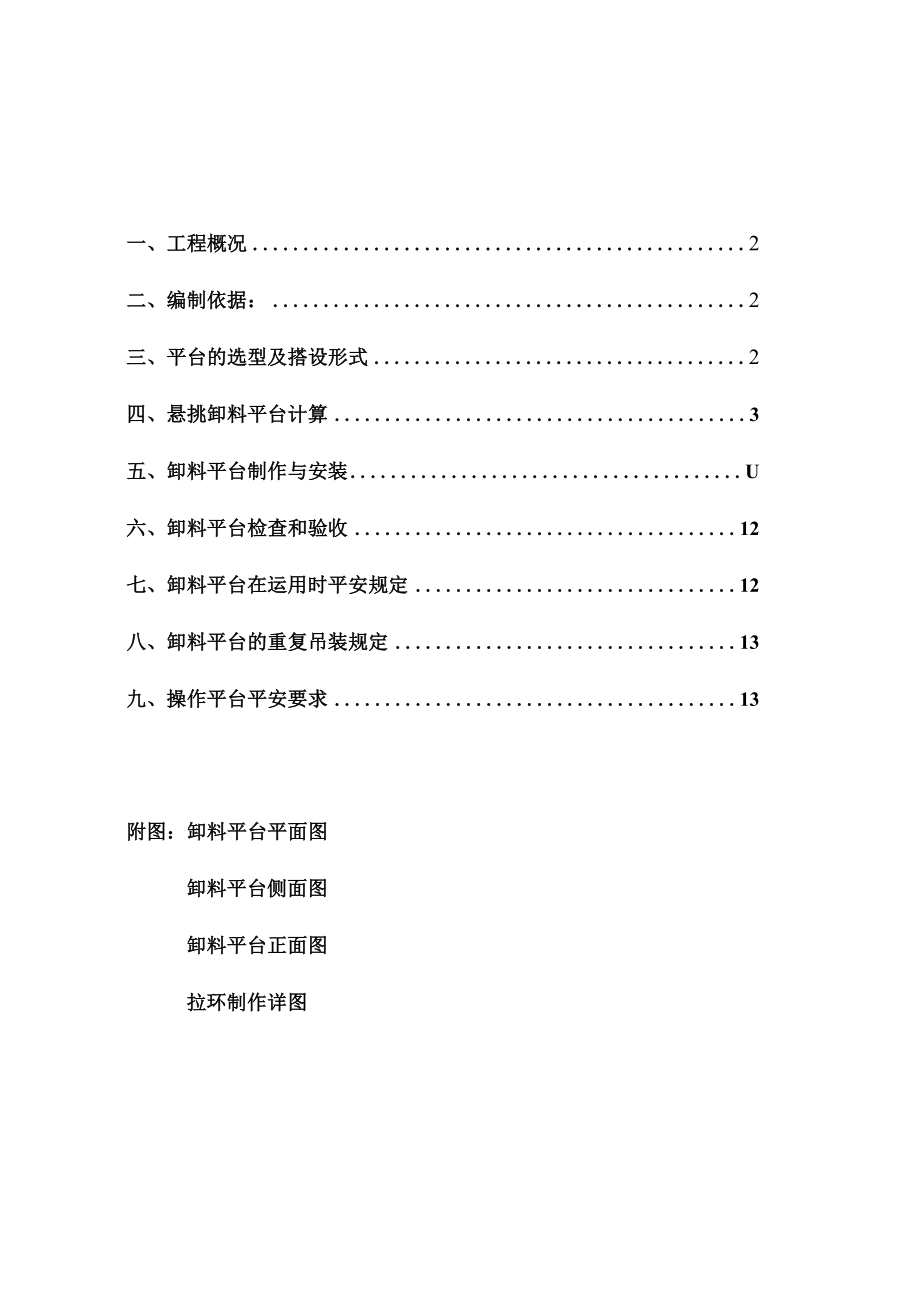

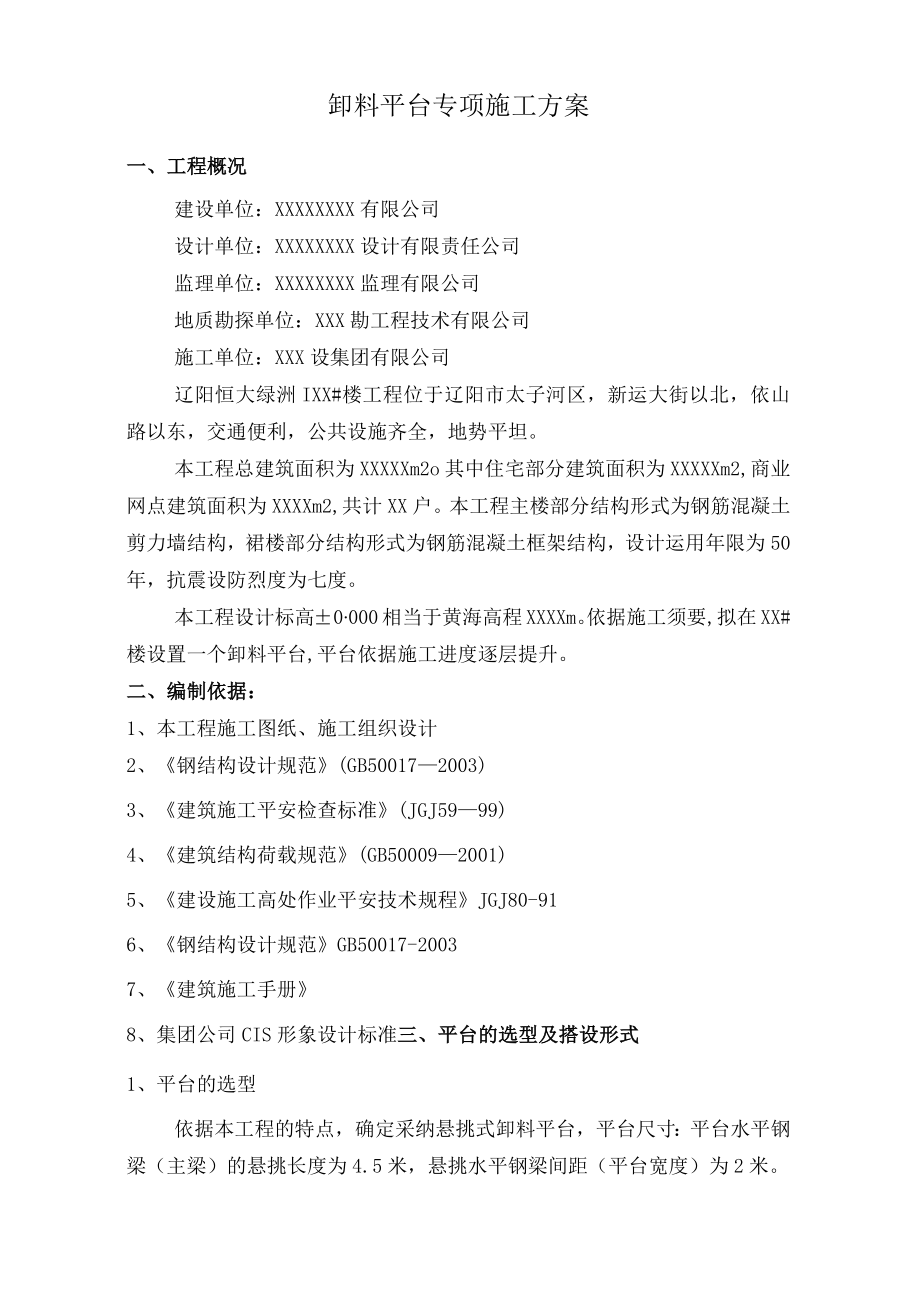

1、一、工程概况2二、编制依据：2三、平台的选型及搭设形式2四、悬挑卸料平台计算3五、卸料平台制作与安装U六、卸料平台检查和验收12七、卸料平台在运用时平安规定12八、卸料平台的重复吊装规定13九、操作平台平安要求13附图：卸料平台平面图卸料平台侧面图卸料平台正面图拉环制作详图卸料平台专项施工方案一、工程概况建设单位：XXXXXXXX有限公司设计单位：XXXXXXXX设计有限责任公司监理单位：XXXXXXXX监理有限公司地质勘探单位：XXX勘工程技术有限公司施工单位：XXX设集团有限公司辽阳恒大绿洲IXX#楼工程位于辽阳市太子河区，新运大街以北，依山路以东，交通便利，公共设施齐全，地势平坦。本工程
2、总建筑面积为XXXXXm2o其中住宅部分建筑面积为XXXXXm2,商业网点建筑面积为XXXXm2,共计XX户。本工程主楼部分结构形式为钢筋混凝土剪力墙结构，裙楼部分结构形式为钢筋混凝土框架结构，设计运用年限为50年，抗震设防烈度为七度。本工程设计标高0000相当于黄海高程XXXXm。依据施工须要,拟在XX#楼设置一个卸料平台,平台依据施工进度逐层提升。二、编制依据：1、本工程施工图纸、施工组织设计2、钢结构设计规范(GB500172003)3、建筑施工平安检查标准(JGJ5999)4、建筑结构荷载规范(GB500092001)5、建设施工高处作业平安技术规程JGJ80-916、钢结构设计规范G

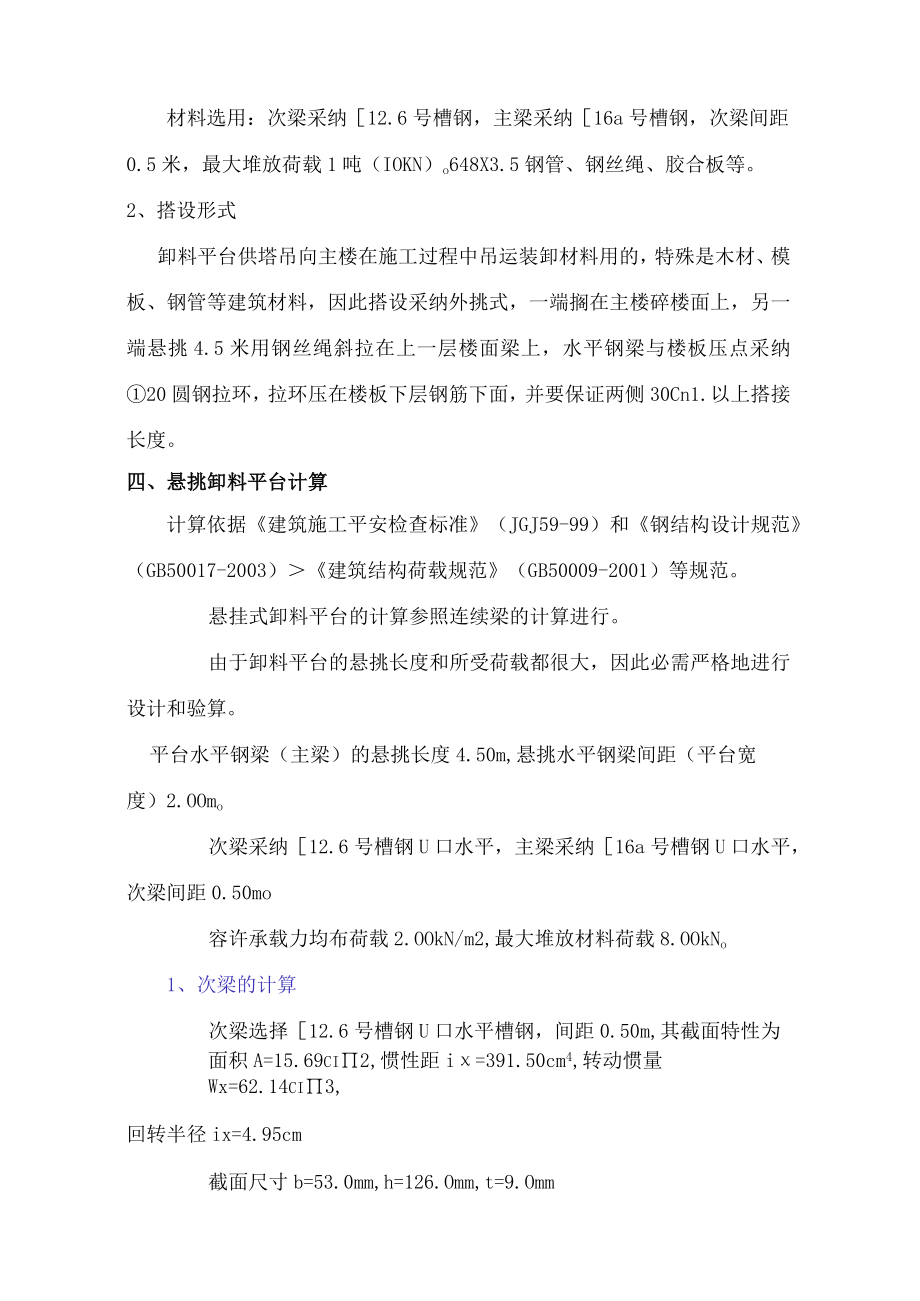

3、B50017-20037、建筑施工手册8、集团公司CIS形象设计标准三、平台的选型及搭设形式1、平台的选型依据本工程的特点，确定采纳悬挑式卸料平台，平台尺寸：平台水平钢梁（主梁）的悬挑长度为4.5米，悬挑水平钢梁间距（平台宽度）为2米。材料选用：次梁采纳12.6号槽钢，主梁采纳16a号槽钢，次梁间距0.5米，最大堆放荷载1吨（IOKN）o648X3.5钢管、钢丝绳、胶合板等。2、搭设形式卸料平台供塔吊向主楼在施工过程中吊运装卸材料用的，特殊是木材、模板、钢管等建筑材料，因此搭设采纳外挑式，一端搁在主楼碎楼面上，另一端悬挑4.5米用钢丝绳斜拉在上一层楼面梁上，水平钢梁与楼板压点采纳20圆钢拉环，
4、拉环压在楼板下层钢筋下面，并要保证两侧30Cn1.以上搭接长度。四、悬挑卸料平台计算计算依据建筑施工平安检查标准（JGJ59-99）和钢结构设计规范（GB50017-2003）建筑结构荷载规范（GB50009-2001）等规范。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必需严格地进行设计和验算。平台水平钢梁（主梁）的悬挑长度4.50m,悬挑水平钢梁间距（平台宽度）2.OOmo次梁采纳12.6号槽钢U口水平，主梁采纳16a号槽钢U口水平，次梁间距0.50mo容许承载力均布荷载2.OOkN/m2,最大堆放材料荷载8.OOkNo1、次梁的计算次梁选择12.
5、6号槽钢U口水平槽钢，间距0.50m,其截面特性为面积A=15.69ci2,惯性距i=391.50cm4,转动惯量Wx=62.14ci3,回转半径ix=4.95cm截面尺寸b=53.0mm,h=126.Omm,t=9.Omm1.1. 荷载计算(1)面板自重标准值：标准值为0.30kNm2;Q1.=0.300.50=0.15kNm(2)最大容许均布荷载为2.OOkN/nAQ2=2.00X0.50=1.OOkN/m(3)槽钢自重荷载Q3=0.12kNm经计算得到，静荷载计算值q=1.2(Q1+Q2+Q3)=1.2(0.15+1.00+0.12)=1.53kNm经计算得到,活荷载计算值P=1.48.
6、00=11.20kN1.2. 内力计算内力依据集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值M=1.532.0028+11.201.3. 抗弯强度计算其中rx截面塑性发展系数，取1.05；f钢材抗压强度设计值，f=205.00Nmm2;经过计算得到强度户6.36X106/(1.05X62140.00)=97.52Nmm2;次梁槽钢的抗弯强度计算f,满意要求！1.4.整体稳定性计算主次梁焊接成整体此部分可以不计算其中匀称弯曲的受弯构件整体稳定系数，依据下式计算：工570仍235经过计算得到b=5709.053.0235(2
7、000.OX126.OX235.0)=1.08由于，b大于0.6,依据钢结构设计规范(GB50017-2003)附录B其值用。b查表得到其值为0.792经过计算得到强度产6361.6(o.792X62140.00)=129.30Nmm2;次梁槽钢的稳定性计算bf,满意要求！2、主梁的计算卸料平台的内钢绳依据建筑施工平安检查标准作为平安储备不参加内力的计算。主梁选择16a号槽钢U口水平槽钢，其截面特性为面积A=21.95cm2,惯性距I=866.20cm4,转动惯量WX=IO8.30cm3,回转半径ix=6.28cm截面尺寸b=63.Omm,h=160.0mm,t=10.Omm2.1.荷载计算(
8、1)栏杆自重标准值：标准值为0.15kNmQ1.=0.15kNm(2)槽钢自重荷载Q2=0.17kNm经计算得到，静荷载计算值q=1.2(Q1+Q2)=1.2(0.15+0.17)=0.38kNm经计算得到，各次梁集中荷载取次梁支座力，分别为PI=(1.2X(0.30+2.00)0.252.00/2+1.20.122.00/2)=0.84kNP2=(1.2(0.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP3=(1.2(0.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP4=(1.2(0.30+2.00)0.502.00/2
9、+1.20.122.00/2)=1.53kNP5=(1.2(0.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP6=(1.2(0.302.00)0.502.00/2+1.2X0.12X2.00/2)+11.20/2=7.13kNP7=(1.2(0.30+2.00)XO.502.00/2+1.20.122.00/2)=1.53kNP8=(1.2(O.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP9=(1.2(O.30+2.00)0.502.00/2+1.20.122.00/2)=1.53kNP10=(1.2(O.30+2.00
10、)0.252.00/2+1.20.122.00/2)=0.84kN2.2,内力计算卸料平台的主梁依据集中荷载P和均布荷载q作用下的连续梁计算。悬挑卸料平台示意图.841.1.531.5311.5311.5317.131.531.531.530.84kN0.38kNm加注Wm血咕MMMM1.而血Iw叫；WOO，嬴；400:悬挑卸料平台主梁计算简图经过连续梁的计算得到厂吃3.953.754.213.68084 AQ2.55 2.74COQ6807a8.528.71主梁支撑梁弯矩图(kN.m)主梁支撑梁变形图()主梁支撑梁剪力图(kN)外侧钢丝绳拉结位置支撑力为11.65kN最大弯矩2.3.抗弯强度
11、计算其中YX截面塑性发展系数，取1.05；f钢材抗压强度设计值，f=205.00Nmm25经过计算得到强度=6.56101.05/108300.0+11.991000/2195.0=63.15Nmm2主梁的抗弯强度计算强度小于f，满意要求!2.4.整体稳定性计算主次梁焊接成整体此部分可以不计算其中/b匀称弯曲的受弯构件整体稳定系数，依据下式计算：J570纺235经过计算得到b=57010.063.OX235/(4500.OX160.OX235.0)=0.50经过计算得到强度=6.5610(0.499108300.00)=121.46Nmm2;主梁槽钢的稳定性计算bf,满意要求！3、钢丝拉绳的内
12、力计算：水平钢梁的轴力RAH和拉钢绳的轴力R1.Ji依据下面计算RAH=2%CoSd2-1其中RUiCe)Sei为钢绳的拉力对水平杆产生的轴压力。各支点的支撑力Rei=RUiSinHi依据以上公式计算得到由左至右各钢绳拉力分别为RU1=16.72kN4、钢丝拉绳的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为RU=16.717kN假如上面采纳钢丝绳，钢丝绳的容许拉力依据下式计算:WJ=裳其中Fg钢丝绳的容许拉力(kN)；Fg钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=O.5d2,d为钢丝绳直径(mm)；C一钢丝绳之间的荷载不匀称系数，对6义19、6X37.6X6
13、1钢丝绳分别取0.85、0.82和0.8；K钢丝绳运用平安系数，取8.0。选择拉钢丝绳的破断拉力要大于8.OOOX16.717/0.850=157.335kNo选择6X19+1钢丝绳，钢丝绳公称抗拉强度1400MPa,直径18.5mm。实际采纳620钢丝绳。5、钢丝拉绳吊环的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N,为N=RU=16.717kN钢板处吊环强度计算公式为b力A其中f为拉环钢筋抗拉强度，依据混凝土结构设计规范10. 9.8f=50Nmm2;所须要的吊环最小直径D=167174(3.1416502)1.2=15mm,本方案采纳16圆钢。6、锚固段与
14、楼板连接的计算水平钢梁与楼板压点假如采纳钢筋拉环，拉环强度计算如下：水平钢梁与楼板压点的拉环受力R=3.678kN水平钢梁与楼板压点的拉环强度计算公式为力其中f为拉环钢筋抗拉强度，每个拉环依据两个截面计算，依据混凝土结构设计规范10.9.8f=50Nmm2.所须要的水平钢梁与楼板压点的拉环最小直径D=36784/(3.1416502)12=16mm,本方案采纳18圆钢。水平钢梁与楼板压点的拉环肯定要压在楼板下层钢筋下面，并要保证两侧30Cn1.以上搭接长度。五、卸料平台制作与安装1、制作要求1.1 卸料平台主、次梁连接采纳焊接，要求焊缝饱满，无夹渣、咬肉。焊缝高度IO1.nm。1.2 卸料平台所用材料均需有合格证，并符合相关规范要求。2、安装要求2.1 和料平台加工制作完毕阅历收合格后方可吊装。2.2 吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中平稳。吊至预定位置后，先将平台槽钢与预埋件固定后，再将钢丝绳固定。紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩.
