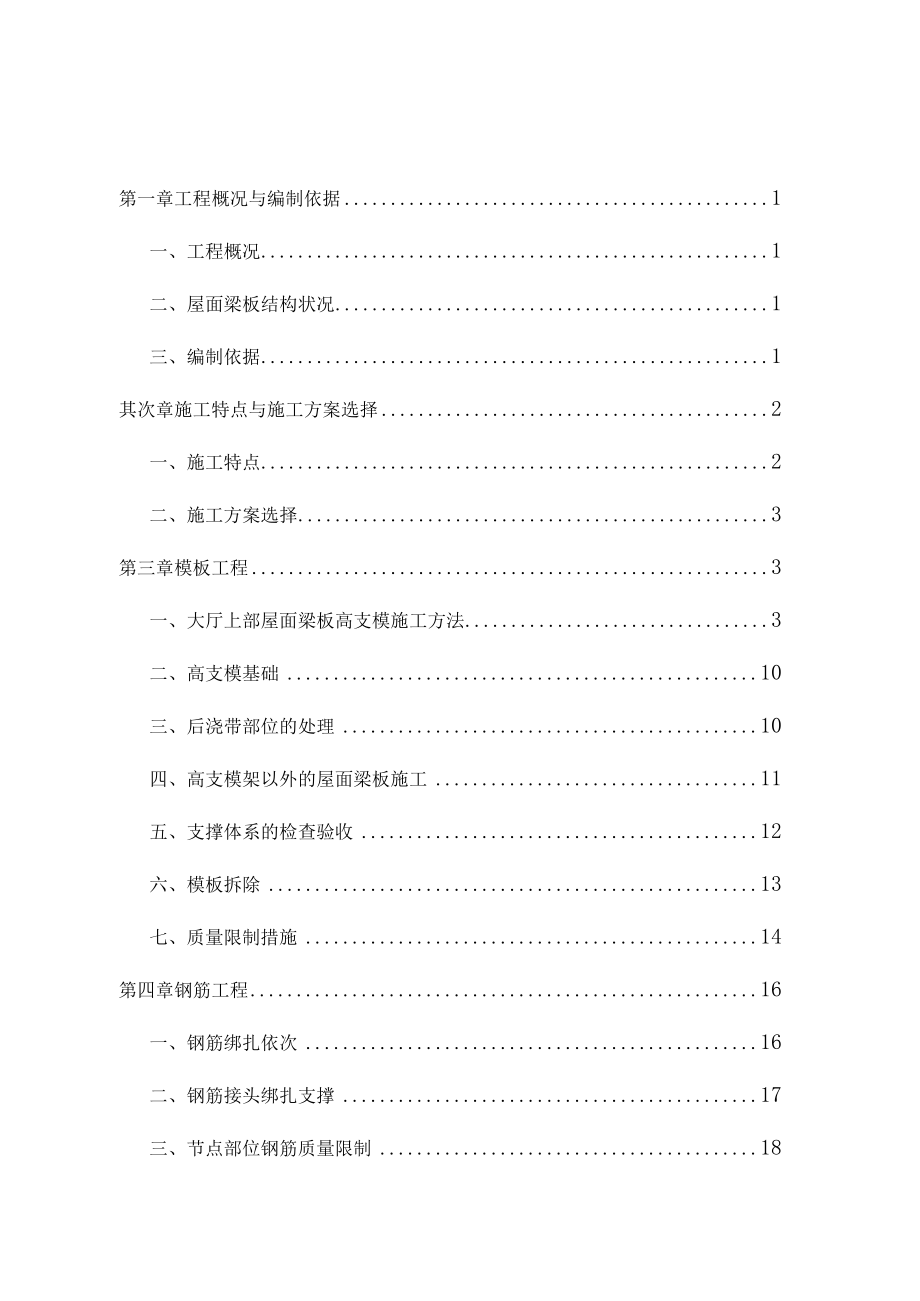

1、工程名称高支模施工专项方案编制人：审核人：审批人:编制日期：中天建设集团第九建设公司第一章工程概况与编制依据1一、工程概况1二、屋面梁板结构状况1三、编制依据1其次章施工特点与施工方案选择2一、施工特点2二、施工方案选择3第三章模板工程3一、大厅上部屋面梁板高支模施工方法3二、高支模基础10三、后浇带部位的处理10四、高支模架以外的屋面梁板施工11五、支撑体系的检查验收12六、模板拆除13七、质量限制措施14第四章钢筋工程16一、钢筋绑扎依次16二、钢筋接头绑扎支撑17三、节点部位钢筋质量限制18四、质量要求与措施18第五章磴工程20一、高支模部位屋面梁板碎浇筑推动20二、施工程序与工艺流程2

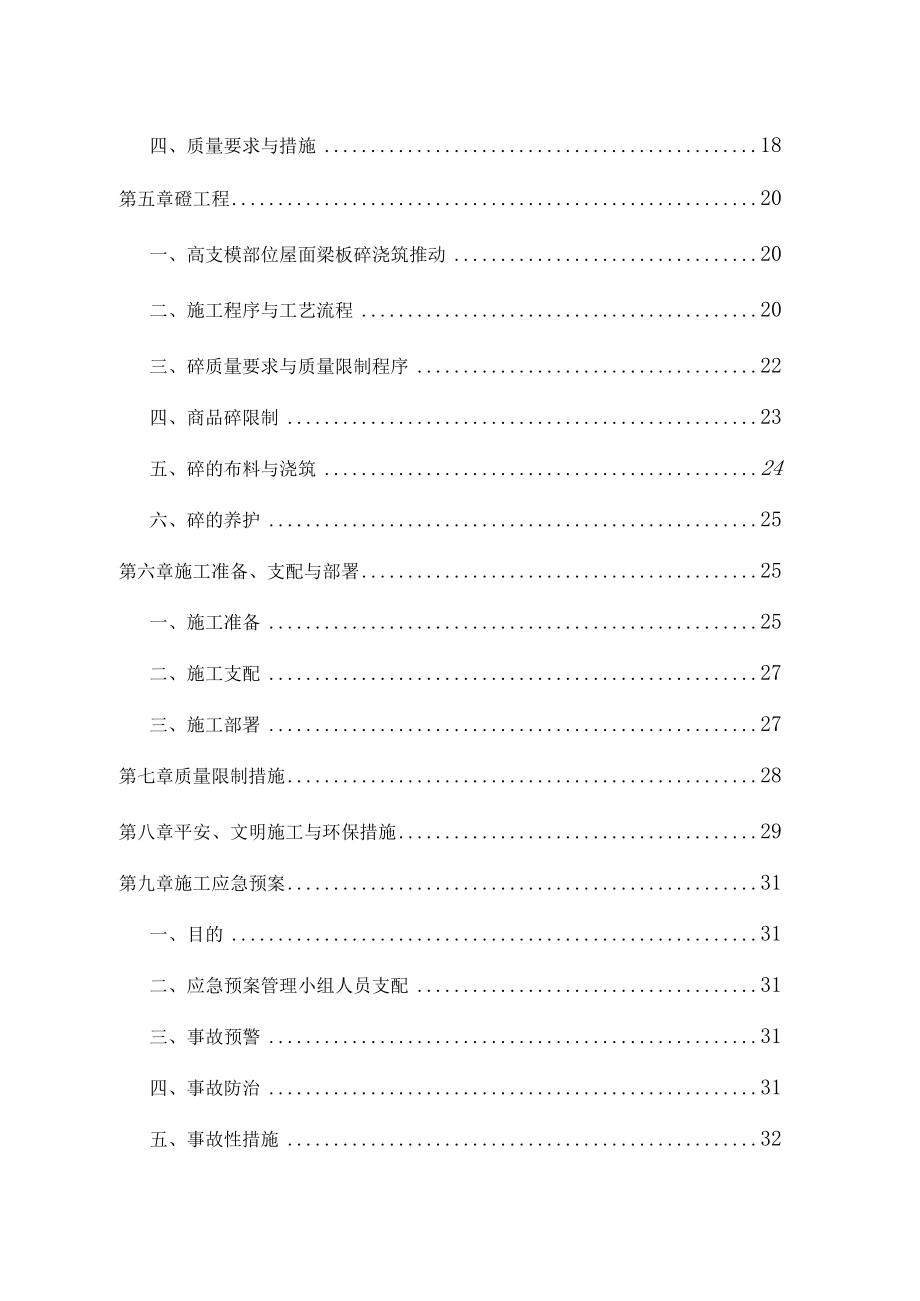

2、0三、碎质量要求与质量限制程序22四、商品碎限制23五、碎的布料与浇筑24六、碎的养护25第六章施工准备、支配与部署25一、施工准备25二、施工支配27三、施工部署27第七章质量限制措施28第八章平安、文明施工与环保措施29第九章施工应急预案31一、目的31二、应急预案管理小组人员支配31三、事故预警31四、事故防治31五、事故性措施32第十章计算书与附图33一、扣件钢管楼板模板支架计算书33二、600X1400梁模板扣件钢管高支撑架计算书45三、600X1500梁模板扣件钢管高支撑架计算书55附图：附图1、需搭设高支模架的屋面梁板位置图附图2、高支模立杆平面布置图附图3、高支模架部位水平剪刀
3、撑布置示意图附图4、高支模架部位竖向剪刀撑布置示意图附图5、高支模架在二层结构平面上位置图附图6、高支模架立杆在二层结构平面上布置图附图7、二层结构梁板需搭设高支模架的位置图附图8、高支模部位屋面梁板睑浇筑推动示意图第一章工程概况与编制依据一、工程概况某多功能大厅位于*,钢筋混凝土框架结构，地下一层，地上三层，建筑高度14.8m。地下室层高4.75m,二层层高455m,三层层高4.8m,四层层高5.5m0基础有筏板基础和独立基础两种，筏板厚400O二、屋面梁板结构状况该多功能大厅中部2轴-6轴/A轴-D轴处有一32m18m的大厅，大厅从二层结构板面起先（二层结构板面标高4.500m）直至屋面，
4、大厅高度10.30mo大厅上部屋面为混凝土梁板结构，板面标高14.800m,板厚18Omm（其他部位屋面板厚120mm）,板配筋为中10200双层双向设置，屋面梁截面尺寸均为600mm1400mm,梁跨度18m,A轴与D轴处的边梁尺寸为600mm1500mm,8m每跨。其中3轴-4轴（偏3轴3m处）之间，从基础筏板起先始终到屋面梁板均留有宽度为Im的后浇带。（大厅上部屋面梁板位置与详细结构状况详见附图1）。三、编制依据序号名称文号或版本1建筑工程施工质量验收统一标准GB50300-20012混凝土结构工程施工质量验收规范GB50204-20113建筑工程施工现场临时用电平安技术规范JGJ46-
5、20054建筑施工模板平安技术规范JGJ162-20085建筑施工平安检查标准JGJ59-20116建筑施工扣件式钢管脚手架平安技术规范JGJ130-20117建筑结构荷载设计手册其次版8大体积混凝土施工规范GB50496-20099紧急性较大的分部分项工程平安管理方法1.200987号10建设工程高大模板支撑系统施工平安监督管理导则2009254号11设计施工图纸与有关文件122012版PKPM软件其次章施工特点与施工方案选择一、施工特点大厅上部屋面梁板结构施工具有以下特点：1、屋面梁荷载超重：大厅上部屋面梁尺寸均为60OmmX1.400mm,自重线荷载21kNm,边梁尺寸600mm1500
6、mm,自重线荷载22.5kNm,均超过集中线荷载20kNm,故屋面梁荷载超重。2、屋面梁板支撑体系超高：大厅上部屋面600mm1400mm梁支模架搭设，从4.500m（二层结构板面标高）到13.40m（屋面梁底部标高），搭设高度8.9m；板底支模架搭设（板底标高为14.62m）高度为10.12m,均超过8m,故屋面梁板支模体系超高。3、屋面梁超跨：大厅平面尺寸为32m18m,该部位屋面600mm1400mm梁跨度即为18m,超过18m,故屋面梁超跨C大厅上部屋面梁板支模架高度超过8m,梁线荷载超过15kNm,梁长超过18m,故属于紧急性较大的高支模施工。依据国务院建设工程平安生产管理条例和建设
7、部紧急性较大工程平安专项施工方案编制与专家论证审查方法，特编制本专项施工方案并请专家进行论证。二、施工方案选择支撑体系接受扣件式钢管满堂架，梁底接受顶托支撑，模板接受竹胶板。第三章模板工程模板系统接受1830X915X15m的竹胶板，钢管为48;3.Omm厚，梁底接受顶托支撑。一、大厅上部屋面梁板高支模施工方法1、支撑立杆定位高支模架立杆的位置均需严格依据立杆布置图放线，精确定位。（详细立杆布置位置与尺寸详见附图2）o2、支模架相关参数表（1）梁模板梁类型梁截面梁侧次龙骨梁侧主龙对拉螺杆尺寸骨规格间距双钢管规格垂直间距水平间距屋面梁600140050X60100双钢管14二道(400)600屋
8、面边梁600150050X60100双钢管14一道(500)600注：梁底方木必需满铺。（2）梁模板支架梁类型梁截面尺寸梁底立杆水平杆步距支撑高度根数纵向横向屋面梁600X14008.9m屋面边梁600X1500230070030015004m8.9m注：梁外侧两根立杆与梁底两根立杆间距为45Omm（详细详见梁加固构造图）。（3）楼板模板支架板厚尺寸木方间距托梁立杆水平杆步距支撑高度纵向横向18050X602005#槽钢1000750150010.12m3、梁的支撑加固支撑接受钢管满堂架支撑，梁底立杆均接受6m钢管对接支撑，顺梁长度方向间距为50OnInI（边梁30Omnr70OmIn）（详见
9、附图2）,宽度方向详见梁底支模构造图，横杆步距1500mm,扫地杆距底板面200mm,立杆下端接受14#长槽钢铺垫，立杆上端接受U托进行调整，U托口放置5#槽钢卡住主龙骨避开滑移,梁底的方木要求满铺,梁长度大于4m的梁依据设计要求的2%起拱。（1）屋面600mm1400mm梁与600mm1500mm边梁的加固构造详见下图。（见下页）100200IoOO，14800。、50*6昉木Z1.Z4/i/”Z双管主楞,V/、化。T450Ce，1?OOB/OOOO/-/OOt/OOxOOOO/双管主楞g9、/刀对拉摞杆*/卜、山形卡、/#槽钢XKU托J00430。，OOPOxS力、OOOOsS夕、J号/，
10、、SvCMOOOOn才又或人处6二XIS二边奚又碟的进6(2)对拉螺杆的设置接受中14对拉螺杆，沿梁长方向间距为60Omnb均接受双螺帽。螺杆的设计详细详见下图。(见下图)注：殿施就布置联为6Ok高支腹架处（600x1500）边梁爆杆布置示意图注：嘛施新布置雕为600。（3）剪刀撑的设置水平剪刀撑：高支模架部位的水平剪刀撑一步设一道（梁底与扫地杆部位均设一道），共布置4道（详细标高为4.7米、7.7米、10.7米、13.1米），双向连续设置，水平剪刀撑钢管搭接处搭接长度不得小于1m,且搭接处不得少于3个扣件连接。（水平剪刀撑布置图详见附图3）o竖向剪刀撑：每道梁下的两排立杆均须要设计剪刀撑，每
11、排立杆上布置两组剪刀撑，板下剪刀撑设置在每跨最中间的立杆上，剪刀撑需双向连续设置，每排立杆上布置两组剪刀撑，剪刀撑与地面的倾角45。-60oO竖向剪刀撑钢管搭接处搭接长度不得小于1m,且搭接处不得少于3个扣件连接。（竖向剪刀撑设置布置图详见附图4）。（4）高支模架架体经计算，立杆最大抗压强度为61.378N2,强度满足要求。支模架架体的各项数据指标，经计算均满足要求（计算书详见附件）。二、高支模基础支模架立杆基础为二层结构梁板面。梁板混凝土等级为C30,板厚IOOmm,板配筋为中8200双层双向设置，框架梁截面为400X800（400700）、次梁截面为200X500。经过对楼板强度的核算表明
12、，第20天以后的各层楼板强度和足以承受以上楼层传递下来的荷载。故在上部高支模部位施工20天以后，二层结构以下的模板支撑可以拆除。（详细核算详见附件1：扣件钢管楼板模板支架计算书）。（高支模部位的二层结构楼板面结构状况详见附图5）o（高支模立杆在二层结构板面的布置详见附图6）0其中2轴-6轴/C轴-D轴处的二层结构梁板的支模架也属于高支模架体系（从-4.8OnI至3.70m）,支模高度8.5瞑C轴以外独立基础先进行回填土施工，回填土应分层回填夯实，压实系数不小于0.95,回填至设计标高以后，面层再浇注150n厚C20混凝土作为二层结构梁板支模架体系的基础。依据楼板强度核算书，屋面高支模部位施工时
13、，该二层结构以下的高支模体系同样可以拆除。（二层梁板属于高支模的部位详见附图7）o三、后浇带部位的处理3轴-4轴（偏3轴3m处）之间，从基础筏板起先始终到屋面梁板均留有宽度为Im的后浇带。高支模部位的后浇带下部支撑体系（包括后浇带两侧两道6001400的梁的支撑体系）在依据立杆布置图进行布置的前提下，搭设必需相对独立，搭设完成后与其他部位的高支模架相连接，确保高支模架的整体性。由于后浇带的混凝土需等到屋面梁板混凝土浇筑完成42天以后才能处理，故除后浇带下部以外的高支模体系，待屋面混凝土强度达到设计要求后，高支模体系均可进行拆除。在屋面后浇带未浇筑之前，地下室顶板、一层顶板的后浇带的支撑体系均不
14、得拆除。待全部的后浇带混凝土浇筑完成后，由上向下的依次拆除支模架。后浇带混凝土浇筑应在其两边结构混凝土浇筑完成42天后选择气温较低的天气进行施工。并应接受比原混凝土强度高一级的微膨胀混凝土捣实。施工前必需将后浇带内浮渣与杂物清理干净，用水冲洗后刷素水泥浆一道。四、高支模架以外的屋面梁板施工高支模架以外的屋面一般梁板按常规方法施工，次龙骨接受5060mm30OnIm的木方，主龙骨接受48一般钢管60Omn1。板立杆间距不大于10001000mm,梁底立杆间距为500,扫地杆离结构面20OnInb水平杆纵横满设，上下间距1500mm。高支模架以外的屋面梁板支模架的体系必需与高支模架体系相互连接，确保支模架的整体性。
