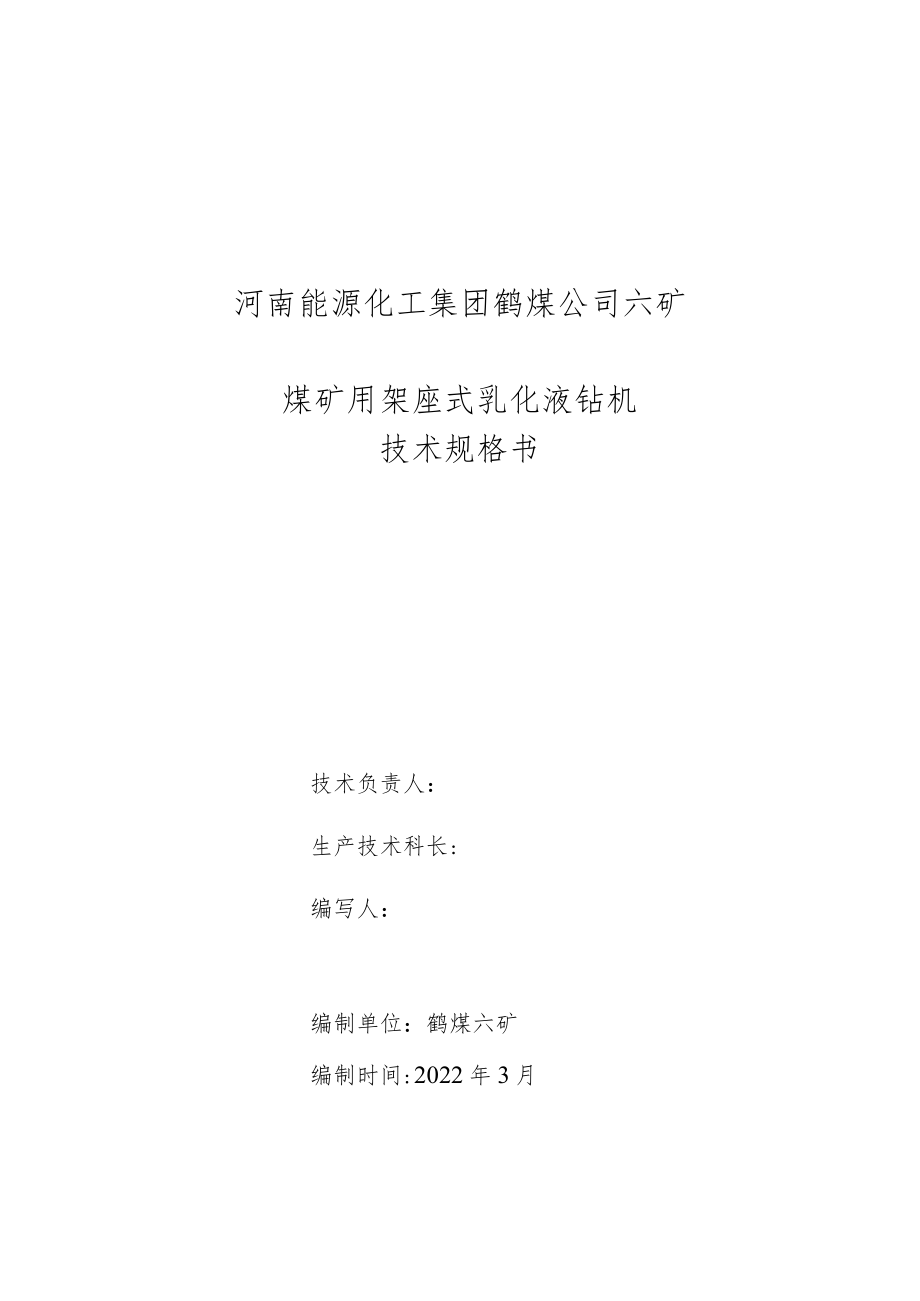

河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx_第1页
第1页 / 共5页
河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx_第2页
第2页 / 共5页
河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx_第3页
第3页 / 共5页
河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx_第4页
第4页 / 共5页
河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx》由会员分享,可在线阅读,更多相关《河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书.docx(5页珍藏版)》请在第壹文秘上搜索。

1、河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书技术负责人:生产技术科长:编写人:编制单位:鹤煤六矿编制时间:2022年3月河南能源化工集团鹤煤公司六矿煤矿用架座式乳化液钻机技术规格书一、项目简介及使用地点鹤壁六矿根据生产需要,需购置煤矿用架座式乳化液钻机4台,用于工作面的探水探瓦斯、防突措施和煤层注水等打孔作业。二、货物名称及供货范围序号名称参考型号单位数量使用单位备注1煤矿用架座式乳化液钻机ZRZ31.5-920/230台4六矿乳化液净化装置及随机工具4套三、技术参数序号基本性能参数单位技术要求1液压马达类型一国际优质产品2最大工作压力MPa31.53额定压力MPa254额定流

2、量1./min1005额定转矩Nm6006额定转速r/min2003007噪声声压级dB(A)W85声功率级dB(A)1108推进力KN10209推进行程mm120010推进速度m/min2011返回速度m/min2013钻孔直径mm4212014最高工作高度mm500四、主要部件(或设备)配置要求1.具备在综采工作面灵活移动,方便快捷,且固定稳固,为施工钻孔质量提供保障;2 .钻机配备的乳化液管径及连接头必须采用国标标准;3 .钻机必须具备自由调整角度功能,适用于施工钻孔的角度,仰角不低于30,俯角不低于20。4 .乳化液马达必须采用国际优质产品,若产品升级换代,优先供给新型产品。5 .应取

3、得国内煤矿安全标志。6 .需提供生产厂家的总代理授权委托书,近一年进口关单(原版和中文版同时提供)。7 .每台钻机在工作中配乳化液净化装置一套有效过滤乳化液中的杂质增加钻机的使用寿命(附结构图纸)。8 .设备在使用过程中如需改动国外生产乳化液马达的厂家研发团队需在48个小时内赶到使用地点与矿方协商解决(包括节假日)。9 .投标人有煤矿所需同类型施工的成功案例,取得30米以上同类型钻孔的应用证明,使用报告与本煤业集团有关矿井的优先。10 .产品成熟,需在投标文件中附与煤矿累计销售20台套以上同类型设备的合同复印件(代理商合同除外)。五、设计、生产、制造、安装、检验检测所需资质文件1 .2022年

4、版煤矿安全规程2 .符合自动化综采工作面设备控制等相关标准。3 .执行国家、煤炭行业和企业有关的最新标准。4 .提供有效的产品质量检验合格证、检验试验报告、煤安标志证;六、货物使用环境及范围1 .工作面环境条件:有瓦斯、煤尘,空气潮湿,空气湿度大于90乐2 .设备需要适应的环境温度:正常工作温度I(TC40,最高系统环境70;3 .过滤器耐压31.5Mpao七、货物采用的国标工艺标准GB/T2346-2003流体传动系统及元件公称压力系列GB/T2351-1993液压气动系统用硬管外径和软管内径GB/T9065.3-1988液压软管接头连接尺寸焊接式或快换式GB/T9065.2-1988液压软

5、管接头连接尺寸卡套式八、质量及验收要求1.供方应保证所供货物及其材料完全符合国家现行有关质量标准和合同规定的质量、规格和性能的要求。在质量保证期内,供方应对由于设计、工艺或材料的缺陷而发生的任何不足和故障负责,费用由供方负责。料等,需方可以书面形式向供方提出索赔。3 .供方在收到需方通知后5日内应免费维修或更换有缺陷的货物或部件。如果供方在收到需方通知后5日内没有弥补缺陷,买受人可采取必要的补救措施,但其风险和费用由供方承担。4 .产品到矿后,供方与矿方人员共同按技术协议要求的质量标准验收,存在的质量问题由供方负责解决。5 .在设备安装之前,由需方、供方共同开箱清点,对货物的外观质量、规格、数

6、量、装箱资料进行检验,做好记录,并由双方代表会签,如发现问题,供方应按双方商定的意见尽快解决,以确保安装进度。6 .产品在组装主要部件时,应邀使用方到现场,对主要铜材、铁芯等材质进行验收。九、安装、调试要求1 .供方无偿对设备进行指导安装、检验、调试及技术培训服务,直到完全符合技术要求、相关人员熟练掌握为止。2 .现场设备具备安装调试条件后,使用人提前一周通知供方,供方接到通知2个工作日内派人赴现场免费技术指导安装调试,负责解决安装调试过程中出现的问题。十、服务及质保要求1 .安装后,设备达到完好运行状态。质保期2年(正常连续使用时间,期间发生质量问题,修复或更换后重新计算),供方必须提供二年

7、的免费维修服务,属于专有技术的硬件、设备必须保证终身提供备品备件与服务。设备在保修期内如出现质量问题,厂家免费更换。2 .如因产品质量问题或交货拖延、选型设计不合理或技术性能达不到要求,影响使用人生产或造成事故,责任损失有供方承担,使用人有权拒付设备款。3 .供方应保证须保证所提供的设备是全新的、未使用的、技术成熟的,且具有制造能力和多年的生产业绩,并对质量保证、性能试验以及供货的完整性负责。所供货物各种元器件、关键部件采用国内外一线品牌,完全符合国家现行有关质量标准和合同规定的质量、规格和性能的要求。供方应保证其货物在正确安装、正常使用和保养条件下,在其使用寿命期内应具有满意的性能。在质量保

8、证期内,供方应对由于设计、工艺或材料的缺陷而发生的任何不足和故障负责,费用由供方负。料等,验收时发现的不予挂账。十一、运输及包装要求1.设备的包装、运输应符合GB191包装储运指示标志的规定,且含装箱单、合格证。包装箱上型号标志、符号和字迹清晰,应有在运输、保管过程中必须注意事项的明确标志和符号(如上部位置、防潮、防雨、防震、起吊位置等)。2 .供方负责办理运输保险,将设备免费运至鹤煤公司六矿使用现场。3 .供方负责随机提供操作维护说明书;随机资料包括产品合格证书、煤安标志证、装箱单等。随机文件用塑料袋封好装入箱中,并在箱外注明“文件在此”字样。4 .产品单独出厂时应在明显部位固定标牌,其内容

9、如下:a、产品名称、型号;b、主要技术参数;c、制造供方名称;d、出厂日期;5 .产品试验合格后所有外露油口应用塑料或金属油塞封口,禁用纸张、棉纱、木塞等杂物封口;6 .单独包装的零散件、部件等应有标签,标签应清楚、正确、持久、耐用,并与图样相适应;十二、交货期1 .供方负责办理运输保险,将设备免费运至鹤煤公司六矿使用现场。2 .交货期:合同签订后30日免费送到六矿并负责卸车,运费由供货方承担。十三、其他1 .产品到矿后附带纸质版使用说明书。2 .为了人身和运行安全,还应提供其他的铭牌来指示主要的操作规程、提醒和警告。3 .所有铭牌应永久布置在设备容易看见的部位,且不受气候的影响;4 .遵循质量保证体系的要求,除外购件,不允许再转包其他制造商;5 .产品出现故障且使用人无法自行解决时,供方技术人员在接到通知后12小时内赶到现场。技术联系人:李玉锋一一
