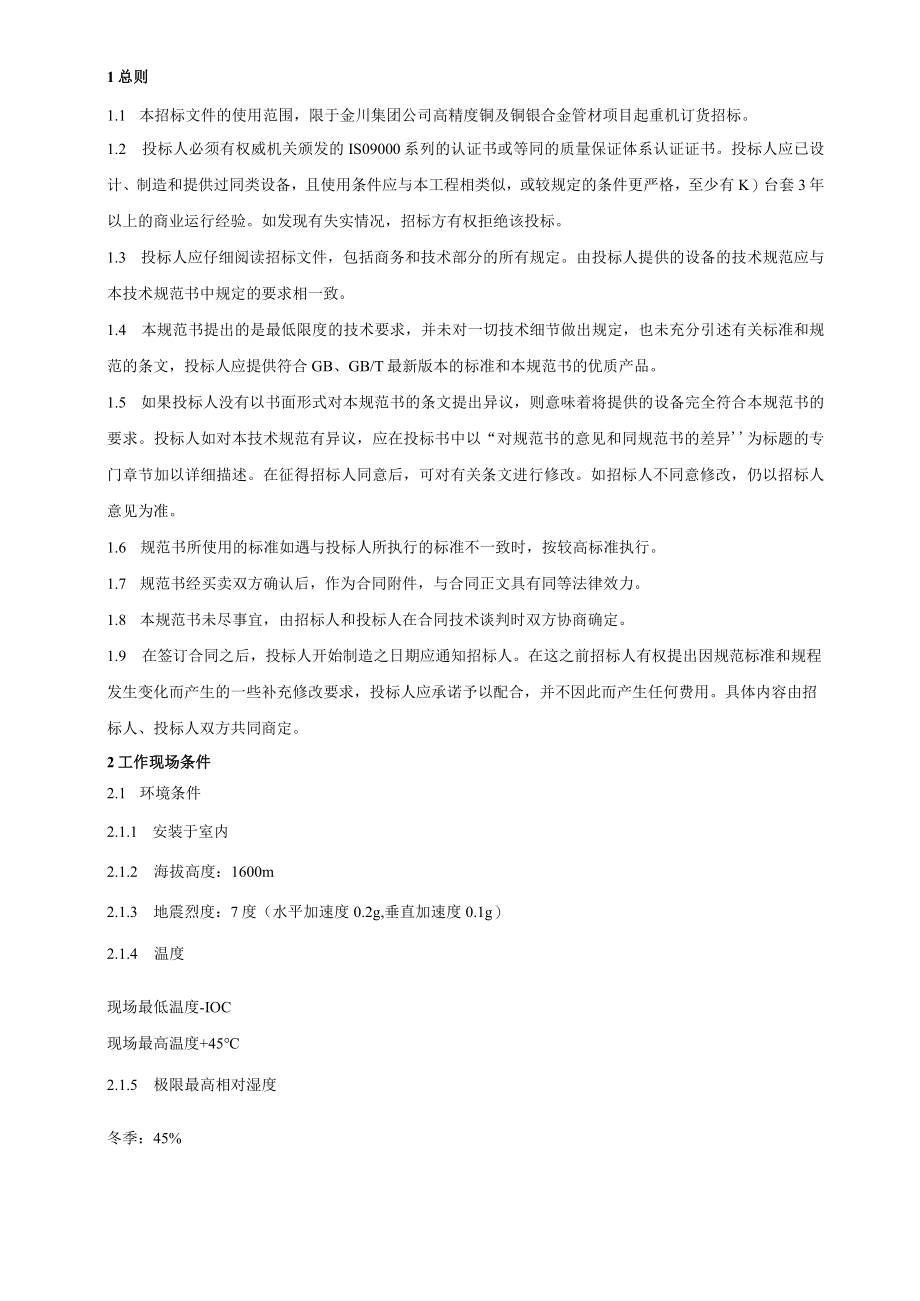

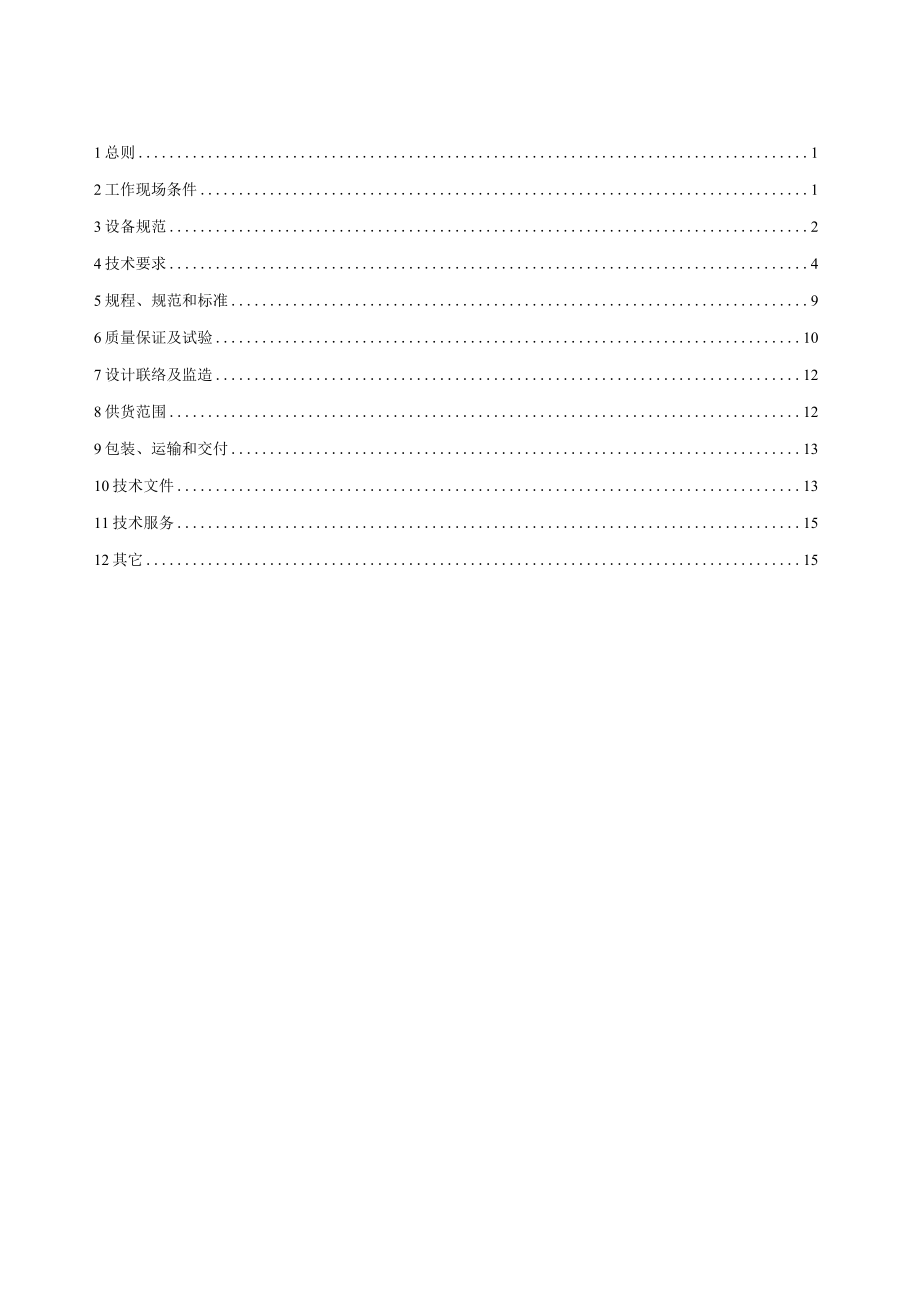

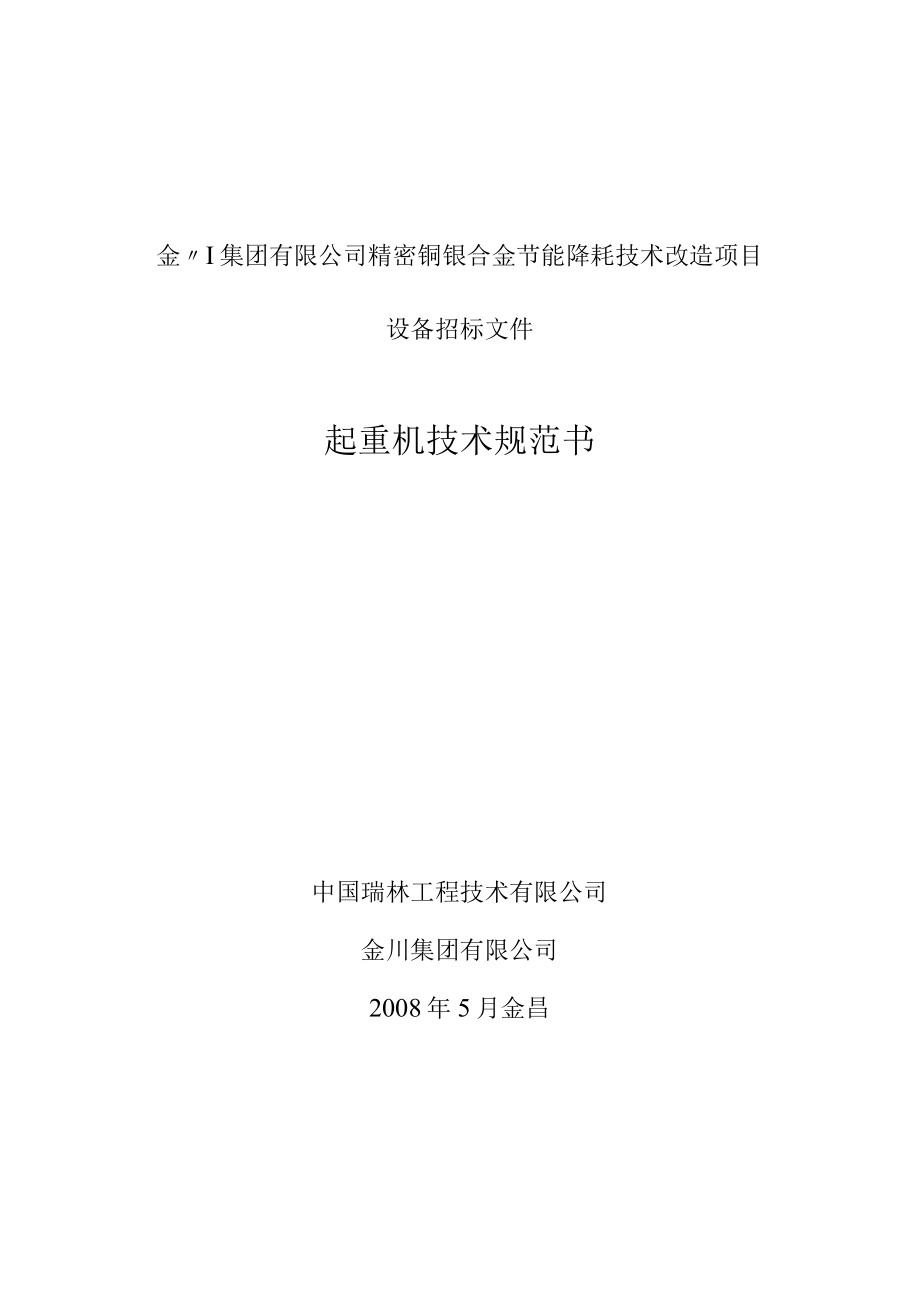

1、金I集团有限公司精密铜银合金节能降耗技术改造项目设备招标文件起重机技术规范书中国瑞林工程技术有限公司金川集团有限公司2008年5月金昌1总则12工作现场条件13设备规范24技术要求45规程、规范和标准96质量保证及试验107设计联络及监造128供货范围129包装、运输和交付1310技术文件1311技术服务1512其它151总则1.1 本招标文件的使用范围，限于金川集团公司高精度铜及铜银合金管材项目起重机订货招标。1.2 投标人必须有权威机关颁发的IS09000系列的认证书或等同的质量保证体系认证证书。投标人应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有
2、K）台套3年以上的商业运行经验。如发现有失实情况，招标方有权拒绝该投标。1.3 投标人应仔细阅读招标文件，包括商务和技术部分的所有规定。由投标人提供的设备的技术规范应与本技术规范书中规定的要求相一致。1.4 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合GB、GB/T最新版本的标准和本规范书的优质产品。1.5 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着将提供的设备完全符合本规范书的要求。投标人如对本技术规范有异议，应在投标书中以“对规范书的意见和同规范书的差异为标题的专门章节加以详细描述。在征得招标人同意后，可
3、对有关条文进行修改。如招标人不同意修改，仍以招标人意见为准。1.6 规范书所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。1.7 规范书经买卖双方确认后，作为合同附件，与合同正文具有同等法律效力。1.8 本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。1.9 在签订合同之后，投标人开始制造之日期应通知招标人。在这之前招标人有权提出因规范标准和规程发生变化而产生的一些补充修改要求，投标人应承诺予以配合，并不因此而产生任何费用。具体内容由招标人、投标人双方共同商定。2工作现场条件2.1 环境条件2.1.1 安装于室内2.1.2 海拔高度：1600m2.1.3 地震烈度
4、：7度（水平加速度0.2g,垂直加速度0.1g）2.1.4 温度现场最低温度-IOC现场最高温度+452.1.5 极限最高相对湿度冬季：45%夏季：39%所有户内电气/电子设备应能满足在室温45C,没有空调的环境中长期安全可靠运行，且运行参数保持额定值。2.2公用条件（1）供电系统电源电压：高压IOkVAC；低压380VAC控制系统220VAC电压波动范围：-10%+15%频率及波动范围：50Hz1.Hz电磁阀、变换器：24V,DC3设备规范3.1 设备名称：电动双梁桥式起重机3.2 主要参数及招标数量3.2.1 熔铸车间1）工作环境安装环境：室内，环境为较高温、有少量烟尘。工作温度：-104
5、52）厂房的参数厂房面积：9096m,厂房跨度分33m、30m、27m三跨3）主要参数及数量地点主要参数要求数量熔炼1、起重量：Q=325t2、跨度：1.k=31.5m3、起升高度：H=16m4、工作级别：A6o1、轮压：145KN.2、轨顶到吊车顶部距离：2200mm3、吊车重量：36t4、带驾驶室，驾驶室配冷暖空调（家用型），既可以在驾驶操作，也可以在地面无线操纵。1熔炼1、起重量：Q=IOt2、跨度：1.k=31.5m3、起升高度：H=16m4、工作级别:A6o1、轮压：125KN.2、轨顶到吊车顶部距离:1800mm3、吊车重量：26t4、带驾驶室，驾驶室配冷暖空调（家用型），既可以在
6、驾驶操作，也可以在地面无线操纵。1配料1、起重量：Q=5t2、跨度:1.k=28.5m3、起升高度：H=12m4、工作级别：A6o1、轮压：72KN.2、轨顶到吊车顶部距离:1500mm3、吊车重量:18t4、无驾驶室，在地面既可以无线操作，也可以有线操纵。1配料1、起重量：Q=10/3t2、跨度：1.k=28.5m3、起升高度：H=12m4、工作级别：A6o1、轮压：112KN.2、轨顶到吊车顶部距离：1800mm3、吊车重量W19t4、无驾驶室，在地面既可以无线操作，也可以有线操纵。1原料1、起重量：Q=5t2、跨度：1.k=25.5m3、起升高度：H=12m4、工作级别：A61、轮压：6
7、5KN.2、轨顶到吊车顶部最大距离W1300mm3、吊车重量141.4、无驾驶室，在地面既可以无线操作，也可以有线操纵。1合计53.2.2 挤压车间1）工作环境安装环境：室内，环境为局部高温、有少量烟尘、微腐蚀性气体。工作温度：-10452）厂房的参数厂房面积：96600m,厂房跨度分30m、33m、30m三跨3）主要参数及数量地点主要参数要求数量大管棒3台、棒材线2台1、起重量：5t2、跨度：28.5m3、起升高度：度m4、工作级别：A5o1、轮压：73KN.2、轨顶到吊车顶部距离：1400mm3、吊车重量：17t4、无驾驶室，在地面既可以无线操作，也可以有线操纵。5冷凝管线1、起重量：5t
8、2、跨度：31.5m3、起升高度：12m4、工作级别：A5o1、轮压：80KN.2、轨顶到吊车顶部距离：1500mm3、吊车重量：20t4、无驾驶室，在地面既可以无线操作，也可以有线操纵。2棒材线1、起重量:20/5t2、跨度：28.5m3、起升高度：14m4、工作级别：A5o1、轮压：162KN2、轨顶到吊车顶部距离：1700mm3、吊车重量W27t4、带驾驶室，驾驶室配冷暖空调，既可以在驾驶操作，也可以在地面无线操纵。1冷凝管线1、起重量：20/5t2、跨度：31.5m3、起升高度：12m4、工作级别：A5,1、轮压：177KN2、轨顶到吊车顶部距离：1800mm3、吊车重量30t4、带驾
9、驶室，驾驶室配冷暖空调，既可以在驾驶操作，也可以在地面无线操纵。1合计93.2.3 速度大车运行采用SiemenS变频器，无级调速：45mmi:每台设备具体速度由投标人说明。小车运行采用SiemenS变频器或双速，20mmin:每台设备具体速度由投标人说明。起升双速：采用双速或SiemenS变频器。每台设备具体速度由投标人说明。4技术要求4.1 起重机的主梁和端梁4.1.1 起重机主梁,端梁的设计应最大限度地满足设备强度和厂房面积空间最大化使用要求，设计制造必须符合国家有关特种设备的设计制造相关标准和法律法规的要求，向用户提供有关的标准和要求,这些标准和要求作为验收的依据.4.1.2 起重机钢
10、结构设计合理、结构优化、符合规范和标准，满足强度、刚度和稳定性的要求，设计中应充分考虑现场的工作环境；钢结构的设计必须考虑到制造、检查、运输、安装和维护等方便与可能性。在满足需求和有关现行规范标准条件下，通过优化设计，最大限度地降低钢结构的重量。4.1.3 起重机的钢结构主要由主梁、端横梁等组成；主要钢结构材料采用不低于Q235-B,使用的材料具有材质报告及相应的合格证书。主梁与端横梁为刚性连接，采用高强螺栓连接，强度高，确保整机精度和运行平稳。4.1.4 主梁由钢板焊接成型，投标人说明所用材料。材料必须符合国家的相应规范，刚度满足国家标准要求，主要钢结构材料应具有良好的焊接工艺性，主要钢结构
11、使用的材料具有材质报告及相应的合格证书。钢结构的制造、焊接、检验应按相应标准进行。如用户要求，有关的工艺及检测项目应在设计审查时，提交用户认可。重要受力件应采取双面焊接工艺，并按规定进行外观检查和无损探伤。主要焊缝必须进行射线无损探伤，并出具探伤报告。4.1.5 主梁在设计制造时应考虑上拱，上拱的最大拱度应控制在跨中(0.9-1.3)1./1000范围内(1.为起重机跨度)，应合理确定主梁组装时的初始上拱度以及桥式起重机安装完成以后计入自重的上拱度，要符合GB/T14406-93通用桥式起重机和其它现行有关规范标准。4.1.6 所有钢板在喷漆前必须经过表面预处理，要求抛丸Sa25预处理方式。4
12、.1.7 在发运途中，金属表面要有保护措施，确保设备外观不受损坏。4.1.8 起重机小车运行轨道要求平直度好，确保焊接质量，不允许焊接变形等缺陷。4.1.9 起重机大车运行轨道采用国家标准的起重机轨道。4.2 起重机大车运行装置4.2.1 大车运行采用电机+减速机+制动器三合一的原装进口装置4.2.2 驱动电机采用变频电机、无级调速4.2.3 减速机采用硬齿面静音设计，免维护，不允许有漏油现象4.2.4 起升制动器采用防尘可自动调节的盘式制动器，免维护，刹车片寿命不小于IOO万次，并具有自动厚度极限报警功能4.2.5 大车行走机构两端设有缓冲器，轨道的终端均有止挡装置4.2.6 大车应设有终端
13、限位开关和遇车光电限位开关2.2.7所有轴承选用SKF,FAG等。4.3 小车运行及钢丝绳起升装置4.3.1 采用优化设计,使厂房的面积和空间利用率最大4.3.2 小车运行采用电机+减速机+制动器三合一原装进口装置4.3.3 驱动电机采用变频调速或双速4.3.4 减速机采用硬齿面静音设计，免维护，不允许有漏油现象4.3.5 起升制动器采用防尘可自动调节的盘式制动器，免维护，刹车片寿命不小于100万次，并具有自动厚度极限报警功能4.3.6 小车的行走机构设有安全止挡装置、缓冲器装置4.3.7 采用变频或双速起升电机，接电持续率为60%4.3.8 绝缘等级为F级4.3.9 防护等级为IP554.3
14、.10 具有上/下极限限位装置和相序保护4.3.11 采用防尘可自动调节的盘式制动器4.3.12 采用镀锌高强度钢丝绳无需维护或涂防锈油，安全系数不小于54.3.13 导绳器材质为球墨铸铁，对钢丝绳磨损小，强度高，韧性好；4.3.14 滑轮组具有防绳索脱落装置4.3.15 吊钩可以360度旋转，具有防绳索脱落装置4.3.16 所有轴承选用SKF,FAG等。4.4 操纵装置4.4.1 操作方式见主要参数表。采用地面遥控操作方式，距离不小于50米，要求用德国HBC成套遥控器。遥控器必须确保安全可靠，各台天车操作频率合理分配，绝对不能相互干扰；同时起重机还必须配备备用地操，在遥控装置故障情况下，应能通过备用地操装置安全地将正在起吊的货物放置在指定位置，并将行车移动到检修位置。地操手柄防护等级IP65,内置用软细钢丝悬挂，手电门配置独立的滑道，与起升机构分离，可沿主梁自由移动。4.5 供电系统4.5.1 起重机供电系统采用安全滑触线4.5.2 起升机构小车、地操装置采用扁平电缆及小车和高强度控制电缆4.6 电气部分4.6.1 起重机电气系统的设计和制造要把安全运行放在重要的位置上，所有电气设备都要有必要的防护措施，防止发生意外的触电事故和碰撞事故。在所有的操作系统上都应设有应急停止专用的紧急停车开关。4.6.2 起重机工作时，对电网的干扰不应超过供电部门的规定，其它设备不受影响。4.6
