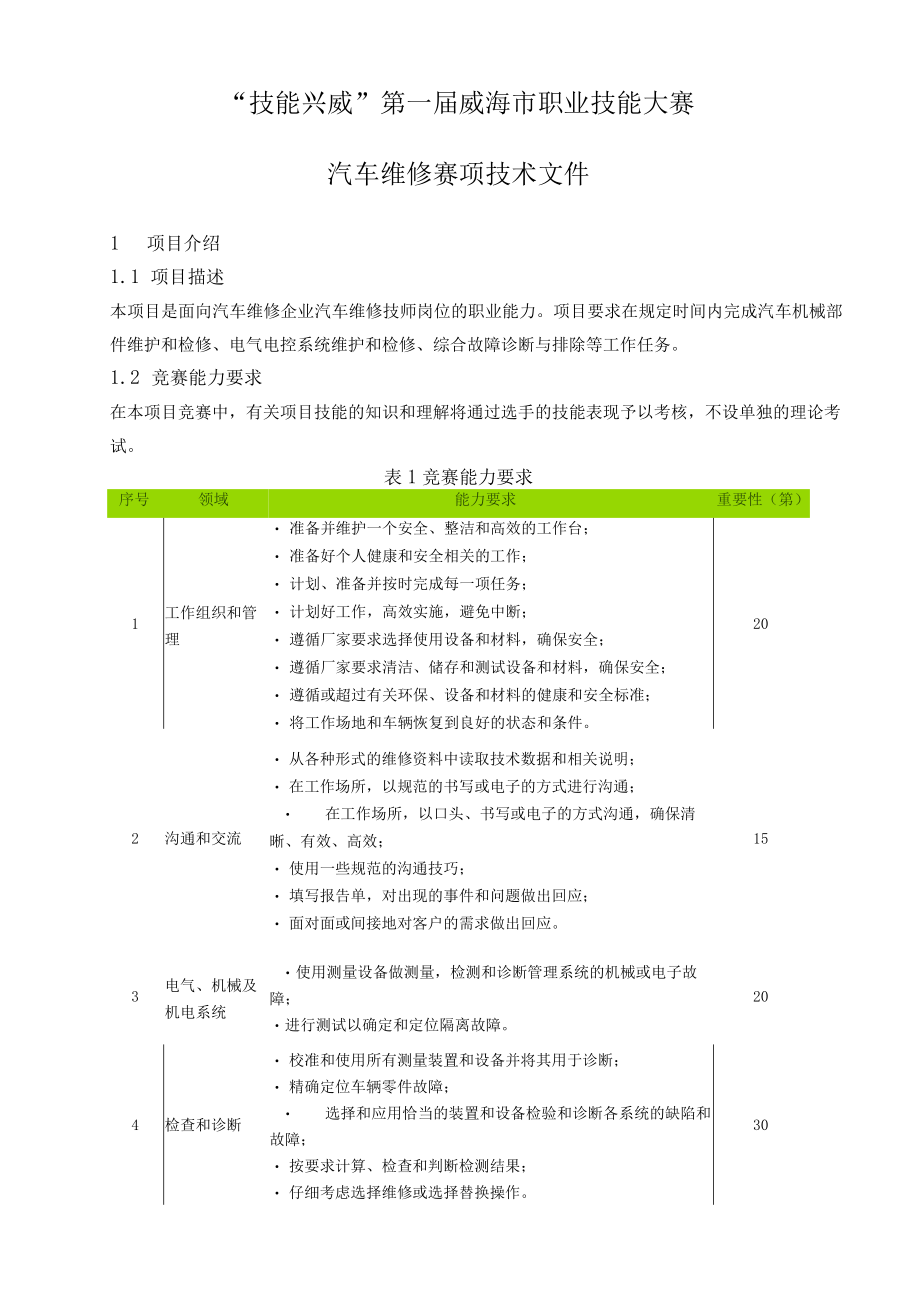

1、“技能兴威”第一届威海市职业技能大赛汽车维修赛项技术文件1 项目介绍1.1 项目描述本项目是面向汽车维修企业汽车维修技师岗位的职业能力。项目要求在规定时间内完成汽车机械部件维护和检修、电气电控系统维护和检修、综合故障诊断与排除等工作任务。1.2 竞赛能力要求在本项目竞赛中,有关项目技能的知识和理解将通过选手的技能表现予以考核,不设单独的理论考试。表1竞赛能力要求序号领域能力要求重要性(第)1工作组织和管理 准备并维护一个安全、整洁和高效的工作台; 准备好个人健康和安全相关的工作; 计划、准备并按时完成每一项任务; 计划好工作,高效实施,避免中断; 遵循厂家要求选择使用设备和材料,确保安全; 遵

2、循厂家要求清洁、储存和测试设备和材料,确保安全; 遵循或超过有关环保、设备和材料的健康和安全标准; 将工作场地和车辆恢复到良好的状态和条件。202沟通和交流 从各种形式的维修资料中读取技术数据和相关说明; 在工作场所,以规范的书写或电子的方式进行沟通; 在工作场所,以口头、书写或电子的方式沟通,确保清晰、有效、高效; 使用一些规范的沟通技巧; 填写报告单,对出现的事件和问题做出回应; 面对面或间接地对客户的需求做出回应。153电气、机械及机电系统使用测量设备做测量,检测和诊断管理系统的机械或电子故障;进行测试以确定和定位隔离故障。204检查和诊断 校准和使用所有测量装置和设备并将其用于诊断;

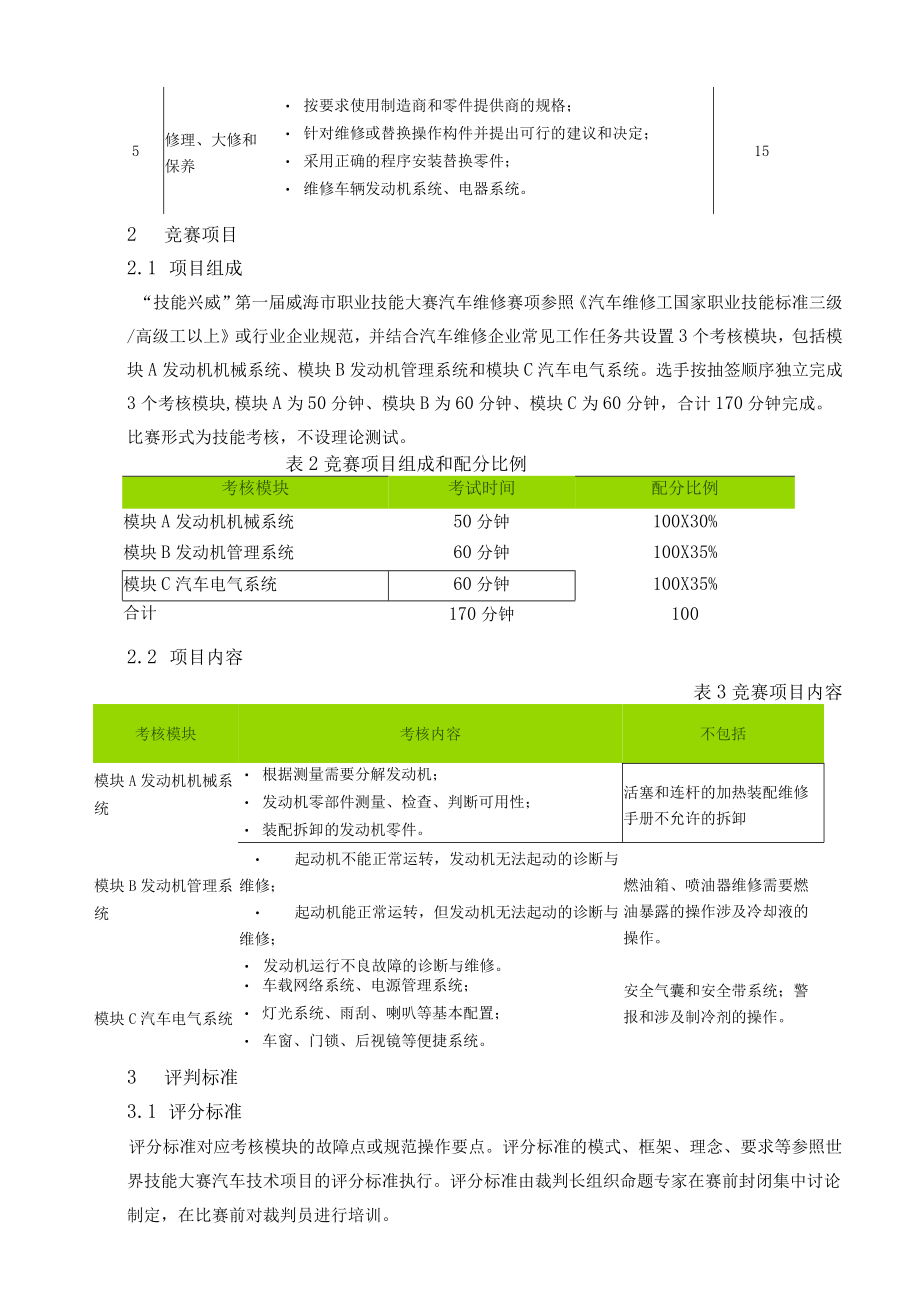

3、精确定位车辆零件故障; 选择和应用恰当的装置和设备检验和诊断各系统的缺陷和故障; 按要求计算、检查和判断检测结果; 仔细考虑选择维修或选择替换操作。305修理、大修和保养 按要求使用制造商和零件提供商的规格; 针对维修或替换操作构件并提出可行的建议和决定; 采用正确的程序安装替换零件; 维修车辆发动机系统、电器系统。152 竞赛项目2.1 项目组成“技能兴威”第一届威海市职业技能大赛汽车维修赛项参照汽车维修工国家职业技能标准三级/高级工以上或行业企业规范,并结合汽车维修企业常见工作任务共设置3个考核模块,包括模块A发动机机械系统、模块B发动机管理系统和模块C汽车电气系统。选手按抽签顺序独立完成

4、3个考核模块,模块A为50分钟、模块B为60分钟、模块C为60分钟,合计170分钟完成。比赛形式为技能考核,不设理论测试。表2竞赛项目组成和配分比例考核模块考试时间配分比例模块A发动机机械系统50分钟100X30%模块B发动机管理系统60分钟100X35%模块C汽车电气系统60分钟100X35%合计170分钟1002.2 项目内容表3竞赛项目内容考核模块考核内容不包括模块A发动机机械系统模块B发动机管理系统 根据测量需要分解发动机; 发动机零部件测量、检查、判断可用性; 装配拆卸的发动机零件。活塞和连杆的加热装配维修手册不允许的拆卸 起动机不能正常运转,发动机无法起动的诊断与维修; 起动机能正

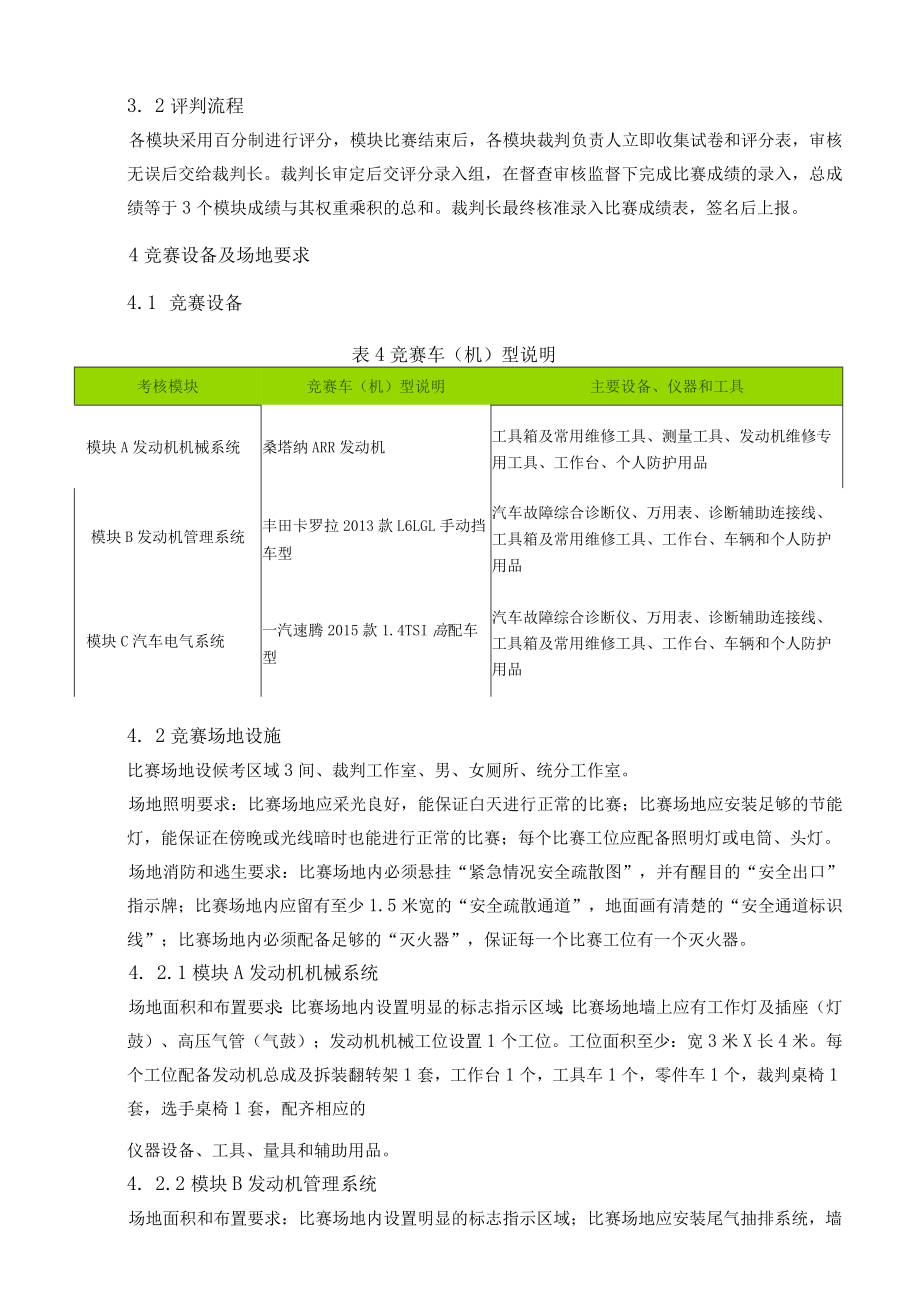

5、常运转,但发动机无法起动的诊断与维修; 发动机运行不良故障的诊断与维修。燃油箱、喷油器维修需要燃油暴露的操作涉及冷却液的操作。模块C汽车电气系统 车载网络系统、电源管理系统; 灯光系统、雨刮、喇叭等基本配置; 车窗、门锁、后视镜等便捷系统。安全气囊和安全带系统;警报和涉及制冷剂的操作。3 评判标准3.1 评分标准评分标准对应考核模块的故障点或规范操作要点。评分标准的模式、框架、理念、要求等参照世界技能大赛汽车技术项目的评分标准执行。评分标准由裁判长组织命题专家在赛前封闭集中讨论制定,在比赛前对裁判员进行培训。3. 2评判流程各模块采用百分制进行评分,模块比赛结束后,各模块裁判负责人立即收集试卷

6、和评分表,审核无误后交给裁判长。裁判长审定后交评分录入组,在督查审核监督下完成比赛成绩的录入,总成绩等于3个模块成绩与其权重乘积的总和。裁判长最终核准录入比赛成绩表,签名后上报。4竞赛设备及场地要求4.1 竞赛设备表4竞赛车(机)型说明考核模块竞赛车(机)型说明主要设备、仪器和工具模块A发动机机械系统桑塔纳ARR发动机工具箱及常用维修工具、测量工具、发动机维修专用工具、工作台、个人防护用品模块B发动机管理系统丰田卡罗拉2013款L6LGL手动挡车型汽车故障综合诊断仪、万用表、诊断辅助连接线、工具箱及常用维修工具、工作台、车辆和个人防护用品模块C汽车电气系统一汽速腾2015款1.4TSI高配车型

7、汽车故障综合诊断仪、万用表、诊断辅助连接线、工具箱及常用维修工具、工作台、车辆和个人防护用品4. 2竞赛场地设施比赛场地设候考区域3间、裁判工作室、男、女厕所、统分工作室。场地照明要求:比赛场地应采光良好,能保证白天进行正常的比赛;比赛场地应安装足够的节能灯,能保证在傍晚或光线暗时也能进行正常的比赛;每个比赛工位应配备照明灯或电筒、头灯。场地消防和逃生要求:比赛场地内必须悬挂“紧急情况安全疏散图”,并有醒目的“安全出口”指示牌;比赛场地内应留有至少1.5米宽的“安全疏散通道”,地面画有清楚的“安全通道标识线”;比赛场地内必须配备足够的“灭火器”,保证每一个比赛工位有一个灭火器。4. 2.1模块

8、A发动机机械系统场地面积和布置要求:比赛场地内设置明显的标志指示区域;比赛场地墙上应有工作灯及插座(灯鼓)、高压气管(气鼓);发动机机械工位设置1个工位。工位面积至少:宽3米X长4米。每个工位配备发动机总成及拆装翻转架1套,工作台1个,工具车1个,零件车1个,裁判桌椅1套,选手桌椅1套,配齐相应的仪器设备、工具、量具和辅助用品。4. 2.2模块B发动机管理系统场地面积和布置要求:比赛场地内设置明显的标志指示区域;比赛场地应安装尾气抽排系统,墙上应有工作灯及插座(灯鼓);发动机管理系统设置1个工位。工位面积至少:宽4米X长5米。每个工位配备整车一辆,工作台1个,工具车1个,零件车1个,裁判桌椅1

9、套,选手桌椅1套,配齐相应的仪器设备、工具、量具和辅助用品。4. 2.3模块C汽车电气系统场地面积和布置要求:比赛场地内设置明显的标志指示区域;比赛场地应安装尾气抽排系统,墙上应有工作灯及插座(灯鼓)。工位面积至少:宽4米X长5米。每个工位配备整车一辆,工作台1个,工具车1个,零件车1个,裁判桌椅1套,选手桌椅1套,配齐相应的仪器设备、工具、量具和辅助用品。4. 3组委会提供工具材料明细4. 3.1模块A发动机机械系统表5模块A发动机测量辅助用品清单序号常用工具型号规格数量备注1工具车世达12零件车13桑塔纳发动机及翻转架1不含附件4发动机拆装工作台25常用套装工具世达扳手套装16指针式扭力扳

10、手17预制式扭力扳手(6-30N)18预制式扭力扳手(IO-IOON)19扭力板手转接头中转大110扭力板手转接头小转中111活塞环拆装钳112快速弓形摇杆12.5MM113活动板手114铲刀115磁力棒116橡胶手锤117IoMM套筒(12花型)118头灯119世达起子套装(十字和一字各3把)120活塞环夹具75*53*160121千分尺固定托架122油壶通用123铜棒通用124角度规1序号量具型号规格数量备注1外径千分尺(0-25mm)12外径千分尺(25-50mm)13外径千分尺(50-75mm)14外径千分尺(75TOOmm)15刀口尺(600mm)16内径量缸表(50-160mm)1

11、7游标卡尺(0-150mm)18塑料线间隙规0.025mm-0.175mm19塞尺0.02-1.Omm厚薄规110直尺(0-200m)1序号专用工具型号规格数量备注1维修手册桑塔纳发动机机械维修手册1序号耗材型号规格数量备注1活塞环12抹布小方巾23线手套14胶手套25护目镜(防雾)1可自带6黄油17吸油纸28记号笔19垃圾箱110拖把、扫把、垃圾铲111化清剂112裁判用桌椅通用型213计算器/计时器/口哨通用型14.3.2模块B发动机管理系统模块B发动机管理系统辅助用品清单序号常用工具型号规格数量备注1工具车12零件车13常用套装工具14扭力扳手15扭力扳手16二级管试灯17数字万用表18

12、内饰件撬板通用型19卡箍钳通用型110工作灯111头灯112测试电路连接线、背插探针208113气鼓10米114吹枪115磁力棒116鲤鱼钳117钢丝钳118尖嘴钳119世达起子套装(十字和一字各3把)120维修资料手册电路图1序号设备仪能型号规格数量备注1充电机12汽车故障综合诊断仪KT600KT660FSA-7401序号耗材型号规格数量备注1线手套12胶手套13护目镜(防雾)14化油器清洗剂15抹布小方巾16车辆防护套装车外三件套:翼子板罩布、前罩布17车辆防护套装车内三件:套方向盘套、座椅套地板垫18车轮挡块通用型29工作台通用型110尾气抽排系统通用型111灭火器通用型112裁判用桌椅通用型213计算器/计时器/口哨通用型114垃圾桶可回收/不可回收115拖把、扫把、垃圾铲通用型14.3.3模块C汽车电气系统表7模块C汽车电气系统辅助用品清单序号常用工具型号规格数量备注1维修手册,含线路图(电子版)按车型配置62作业表车身电气系统63评分
