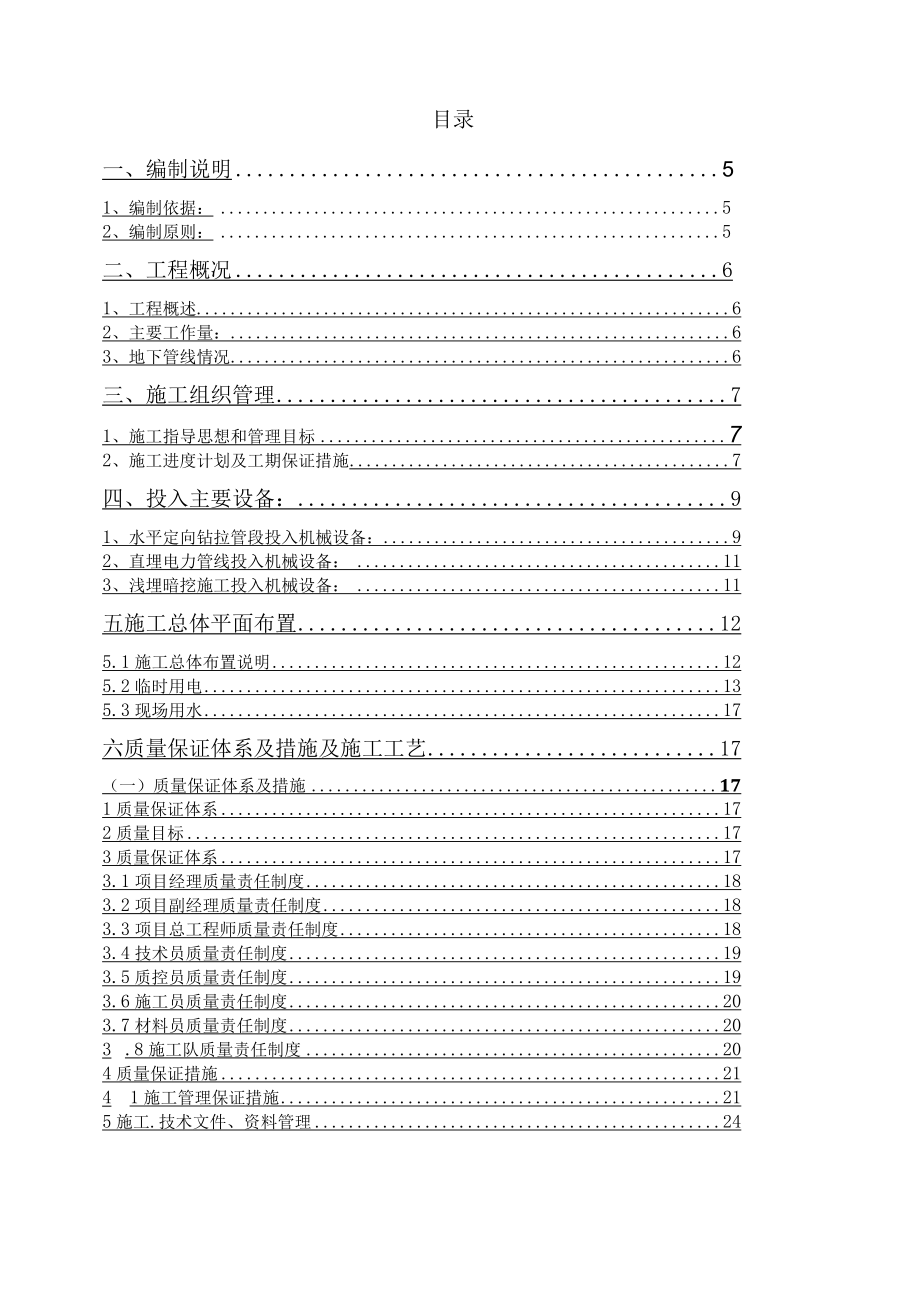

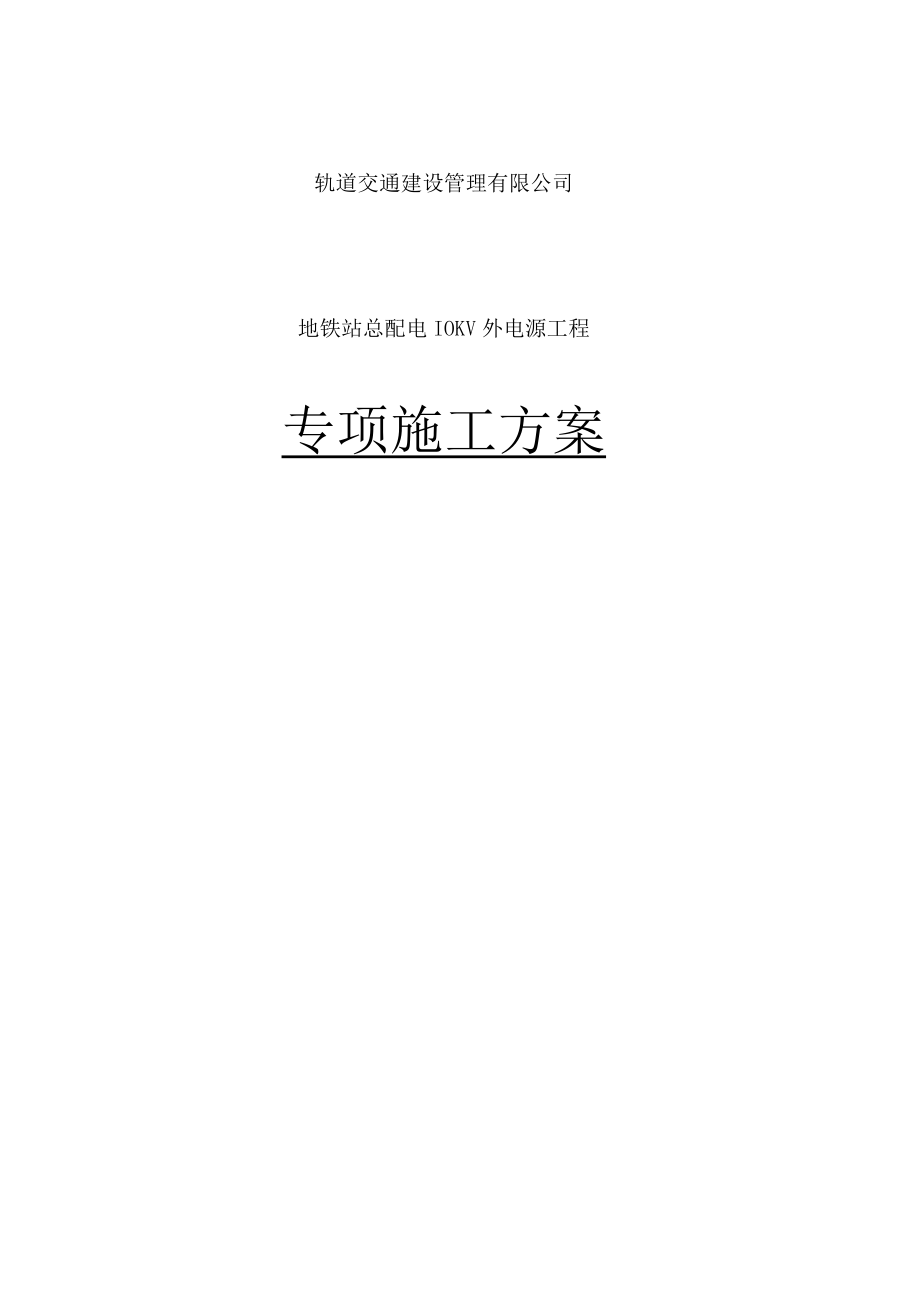

1、轨道交通建设管理有限公司地铁站总配电IOKV外电源工程专项施工方案目录一、编制说明51、编制依据：52、编制原则：5二、工程概况61、工程概述62、主要工作量：63、地下管线情况6三、施工组织管理71、施工指导思想和管理目标72、施工进度计划及工期保证措施7四、投入主要设备：91、水平定向钻拉管段投入机械设备：92、直埋电力管线投入机械设备：113、浅埋暗挖施工投入机械设备：11五施工总体平面布置125.1施工总体布置说明125.2临时用电135.3现场用水17六质量保证体系及措施及施工工艺17（一）质量保证体系及措施171质量保证体系172质量目标173质量保证体系173.1项目经理质量责任

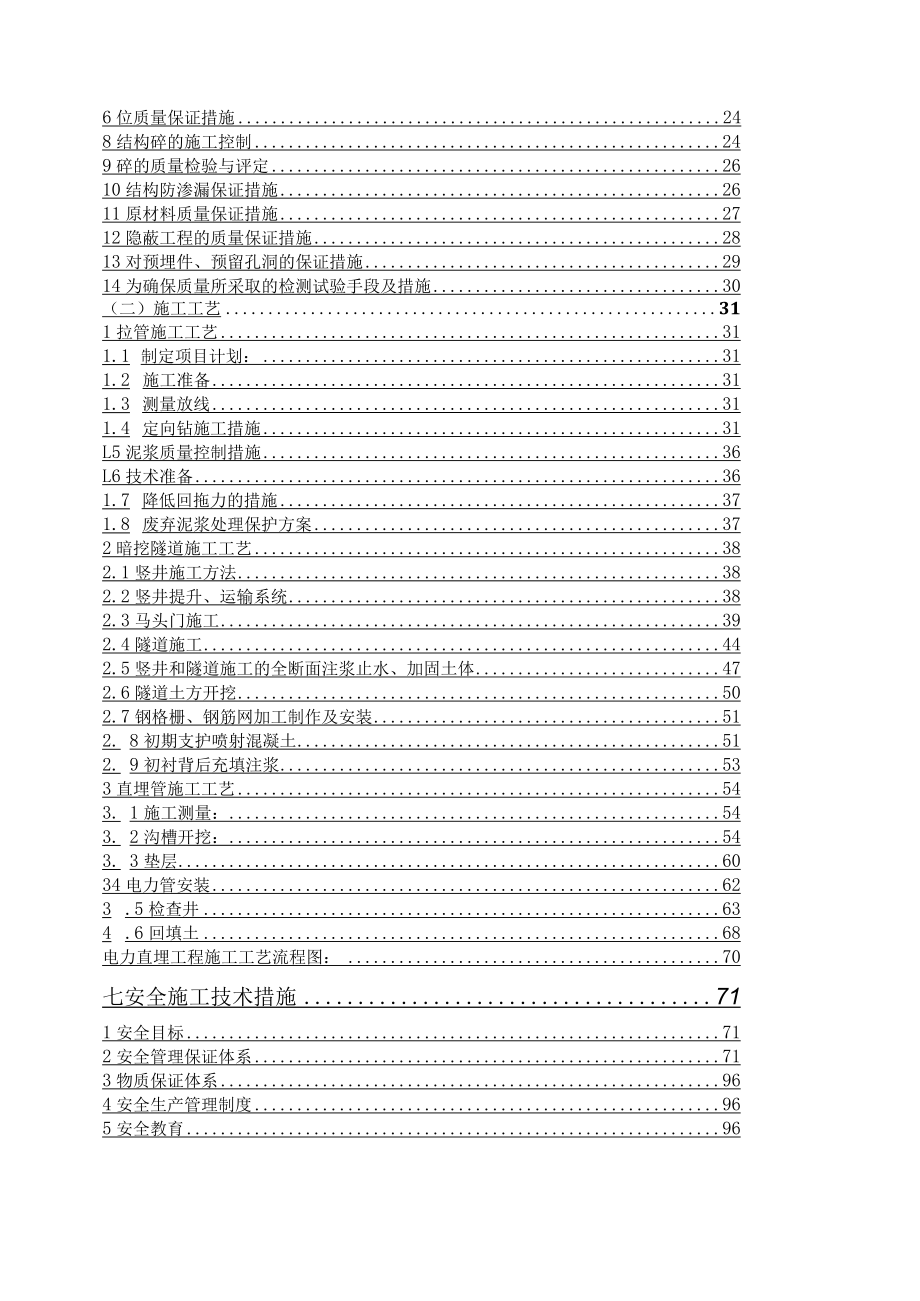

2、制度183.2项目副经理质量责任制度183.3项目总工程师质量责任制度183.4技术员质量责任制度193.5质控员质量责任制度193.6施工员质量责任制度203.7材料员质量责任制度203 .8施工队质量责任制度204质量保证措施214 1施工管理保证措施215施工.技术文件、资料管理246位质量保证措施248结构碎的施工控制249碎的质量检验与评定2610结构防渗漏保证措施2611原材料质量保证措施2712隐蔽工程的质量保证措施2813对预埋件、预留孔洞的保证措施2914为确保质量所采取的检测试验手段及措施30（二）施工工艺311拉管施工工艺311.1 制定项目计划：311.2 施工准备31
3、1.3 测量放线311.4 定向钻施工措施31L5泥浆质量控制措施36L6技术准备361.7 降低回拖力的措施371.8 废弃泥浆处理保护方案372暗挖隧道施工工艺382.1竖井施工方法382.2竖井提升、运输系统382.3马头门施工392.4隧道施工442.5竖井和隧道施工的全断面注浆止水、加固土体472.6隧道土方开挖502.7钢格栅、钢筋网加工制作及安装512. 8初期支护喷射混凝土512. 9初衬背后充填注浆533直埋管施工工艺543. 1施工测量：543. 2沟槽开挖：543. 3垫层6034电力管安装623 .5检查井634 .6回填土68电力直埋工程施工工艺流程图：70七安全施工
4、技术措施711安全目标712安全管理保证体系713物质保证体系964安全生产管理制度965安全教育966现场临时用电安全措施96八安全应急预案981应急措施的处理原则982组织机构983施工应急预案的物资准备994启动条件995施工安全事故急救程序996现场处理注意事项IOO7施工现场安全预案和处理措施1018地下管线破坏的预防和处理1029一般突发事件的预防10210暗挖隧道防止下沉所采取的措施10311发生触电事故的紧急救助抢险预案10312发生高空坠落事故的紧急求助抢险预案10413发生火灾事故的紧急救助抢险预案10514发生机械伤害事故的紧急救助抢险预案10615发生伤亡事故的紧急救助
5、抢险预案10616发生施工现场急性中毒应急救援预案10717救护电话：107第九章环境保护及文明施工1089.1 环境保护方针1089.2环境保护目标和指标1089.3环境保护工作内容1089.4对影响环境保护的主要因素的控制措施1089.5现场文明施工管理措施109一、编制说明1、编制依据：根据设计图纸以及现场实际情况，在严格遵守有关技术规范的前提下，结合现场实际情况，编制本工程施工组织设计，编制依据如下：1) 现场实际情况2) 国家及地方、行业现行的有关施工及验收规范、规程3) 国家及地方安全生产、文明施工的规定、规程4) 国家现行的法令、法规，地区颁布的安全检查、消防、文物、环保等管理规
6、定；5) 水平定向钻孔进管线铺设工程技术规范(2002)6) 埋地高密度聚乙烯管道工程施工与验收技术规程(2005)7) 电力管道工程施工技术规程8) 锚杆喷射混凝土支护技术规范(GB50086-2001)9) 铁路隧道喷锚构筑技术规则(TBlolO82002)10) 地下工程防水技术规范(GB50108-2008)11) 地下防水工程质量验收规范(GB50208-2002)12) 混凝土结构工程施工及验收规范(GB502042002)；13) 钢筋焊接及验收规程(JGJl82003)；14) 某市市政基础设施工程暗挖施工安全技术规程(DBJ01872005)；15) 建设工程施工现场安全资料
7、管理规程(DBH/3832006)；2、编制原则：1) 按项目法施工原则进行管理和施工，严格执行有关的施工规范和验收规定，按设计图纸施工2) 定创优目标，严格执行各项施工保证措施，确保工程质量，实行安全生产、文明施工，争创安全达标，文明施工样板工程3) 用先进的施工技术装备，选择合理的施工方案，确保施工组织设计的合理性、可行性，突出工程的重点、难点。4) 制定施工所需的技术人员、材料、施工机具，确定施工最合理的平面布置方案二、工程概况1、工程榻述本工程位于西城区官园桥西侧，本工程新建电缆管井具体位置为：1、自里程（0+000）处向南新建电缆管井571米至某大街（0+571）处；2、自里程（0+
8、571）处向东新建电缆管井919米至（1+490）处；3、自里程（1+490）处向东在现况电力路径上邦管738米至（2+228）处；4、自里程（2+228）处向北新建电缆管井79米至地铁某站新风竖井。2、主要工作量：土建：1、2.0X2.0In现浇混凝土结构电力井数量：43座。其中三通井4座，直线井24座，转角井7座，四通井3座；2.0X2.Om现浇混凝土结构直线二层井2座，三通二层井2座，四通二层井1座。2、4Om现浇混凝土结构电缆竖井1座。3、2.0X2.3m暗挖隧道10米,4150玻璃钢管，长度为：647米；12150玻璃钢管，长度为776米；4150热浸塑钢管，长度为：17米；6中15
9、0NHT拉管，长度为74米；12150+2100M-PP拉管,长度为782米；2D162九孔格栅管，长度为1170米。4、在里程（1+871、1+915、1+928、1+958）处挖拉管工作坑4.0X3.0X5Om（长X宽X高）4座。3、地下管线情况经查阅图纸及现场勘查后发现本工程位于繁华的闹市街区，地下管线错综复杂，故我施工单位在施工前及施工过程中需与电缆运行单位等各有关部门配合，确保现况电缆和其他各种管线施工安全。发现问题及时与设计、某电力公司、甲方等部门联系解决。三、施工组织管理1、施工指导思想和管理目标施工指导思想以技术为先导，以质量求生存，以市场求发展，创造优质工程，降低工程成本，缩
10、短施工工期，认真履行合同，本着“干一个工程，树一流信誉，交一方朋友，占一处市场”的方针，为业主提供一流服务。管理目标要求达到“四个第一”：服务水平第一、工程质量第一、企业信誉第一、管理水平第bO2 .施工目标质量目标：严格遵守施工合同规定的质量要求，克服困难，确保合格，争创优良。进度工期目标：严格遵守施工合同规定的施工期限，本工程施工在开工后10个工作日内完工。安全目标：本工程施工将保证施工安全，不发生任何安全问题和任何质量问题，并做到规范施工、文明施工。3 .施工准备首要的是思想教育工作每个管理者和施工人员必须树立良好的管道工人形象，从生活作风、施工环境保护、社会公德等方面体现出我公司员工的
11、精神风貌，创造一个优质工程，为当地人民留下美好的印象。因此，对管理者和施工人员做好思想教育和素质教育工作，加强组织纪律，强化规范管理、严格按设计和规程施工。做好施工进场、设备开机准备工作设备、人员及相应器材进驻施工现场，做好安全方面工作。做好开机钻导向孔前相关的准备工作。根据设计及前期勘察确定入土点，并开挖好相应工作坑。设备、人员进驻工地前，首先要对施工现场进行勘察，对地下原有管线的走向、埋深，管径清楚确定，对不明管线应找有关单位进行核实，确保原管线安全。设备、人员进场后，要准确定位钻机，根据设计要求有步骤地完成每一道工序。2、施工进度计划及工期保证措施1施工进度计划本工程计划工期30天。本工
12、程分为三大阶段：第一阶段：施工准备阶段。共2天，本阶段要完成临时水、电设施及住宿安排以及接桩、测量放线及其它准备工作，2012年11月17日至18日。第二阶段：施工阶段：为保证工期顺利完成，我方采取分段、分工艺、分难易程度迅速开展施工，暗挖隧道及竖井分3个班组，不扰民的情况下昼夜施工，拟15天，2012年11月19日至12月3日，拉管工程拟分4个队伍，按距离、难易程度分配工作量，在不扰民的情况下昼夜施工，拟18天，2012年11月20日至12月7日，管井拟采用4个队伍按距离、难易程度分配工作量，拟25天，2012年11月19日至12月14日。第三阶段：收尾、撤场阶段，包括顶管设备拆除，运输，临
13、建拆除等收尾工作，共3天，2012年12月15日至12月17日。人力投入的安排：劳动力：125人2工期保证措施1 .关键工序工期保证措施根据施工方案的安排对工期的分析，本工程控制工期关键工序为工作井施工。工作井按期完成才能顺利完成顶管工程，但工作井能否顺利完成的条件是保证路通、有水有电、材料设备顺利进场。围绕关键工序控制整个施工进度，才能确保整个工程按期完成。2 .工期总体保证措施1）组织保证选好带头人，建立精干、务实、高效的项目领导班子。缩短施工准备期，尽快进入工程施工，项目主要管理人员应全力以赴组织有关人员进场进行施工准备和编制实施施工组织设计及时调遣工人和设备进场。通过合理的施工组织与正
14、确的施工方法来提高施工进度，防止大起大落。实行工期目标责任制，根据项目总体施工进度计划安排旬、日施工计划，将工期目标分解到班组、个人，将工期目标与个人经济利益挂钩，实施奖惩制度，使全员自觉实施进度计划，做到以工序保日，以日保旬，以旬保月，最终保证总工期的完成。2）劳动力保证根据总体施工进度计划安排，逐月逐旬逐日作出劳动力计划，保证劳动力充足。3）物资保证提前进行主材加工进定货，要详细制订进场计划。严格把住材料设备质量关，防止因材料不合格影响工期。4）机械保证租赁机械要做好调度计划，确保工程按期完成。5)技术保证提前做好如图纸会审工作，对图纸和现场中有疑问的地方，及时与设计单位、建单位和建设单位联系解决，以免误工。加强技术管理和工序管理，杜绝因返工影响正常施工进度的发生。四、投入主要设备1、水平定向钻拉管段投入机械设备：A、水平定向钻钻机无锡市钻通工程机械有限公司ZT-35钻机。主要参数：长度4525cm宽度2554cm高度2340cm操作重量34,500kg最大主轴扭矩(40,680Nm)50RPM水系统最大流量500-800Lmin实际回拖力228,718kg钻杆长度30,(9.Im)回拉速度0-9mmin水泵流量360Lmin
