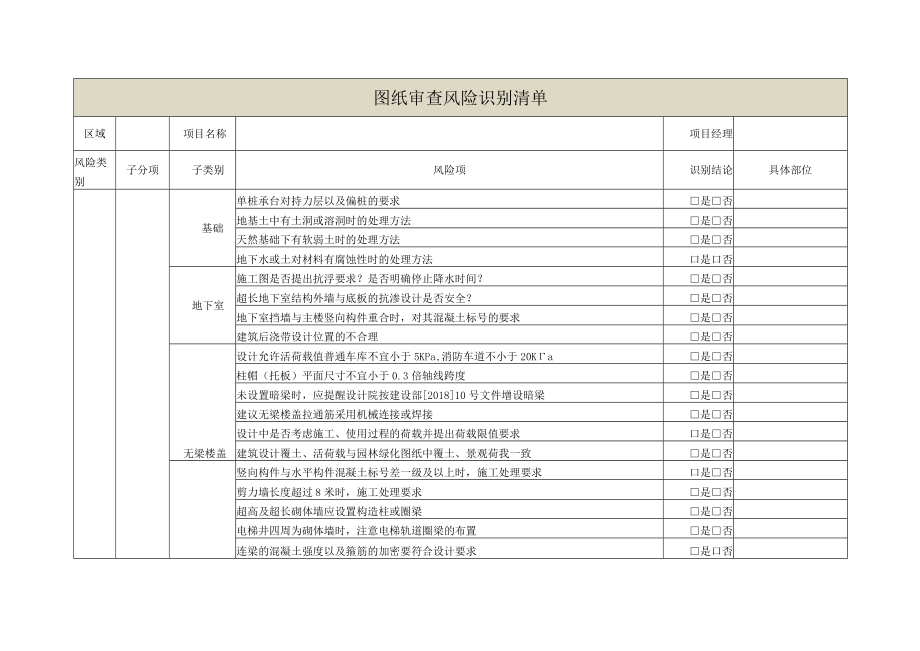

1、图纸审查风险识别清单区域项目名称项目经理风险类别子分项子类别风险项识别结论具体部位基础单桩承台对持力层以及偏桩的要求是否地基土中有土洞或溶洞时的处理方法是否天然基础下有软弱土时的处理方法是否地下水或土对材料有腐蚀性时的处理方法口是口否地下室施工图是否提出抗浮要求？是否明确停止降水时间？是否超长地下室结构外墙与底板的抗渗设计是否安全？是否地下室挡墙与主楼竖向构件重合时，对其混凝土标号的要求是否建筑后浇带设计位置的不合理是否无梁楼盖设计允许活荷载值普通车库不宜小于5KPa,消防车道不小于20Ka是否柱帽（托板）平面尺寸不宜小于0.3倍轴线跨度是否未设置暗梁时，应提醒设计院按建设部201810号文件

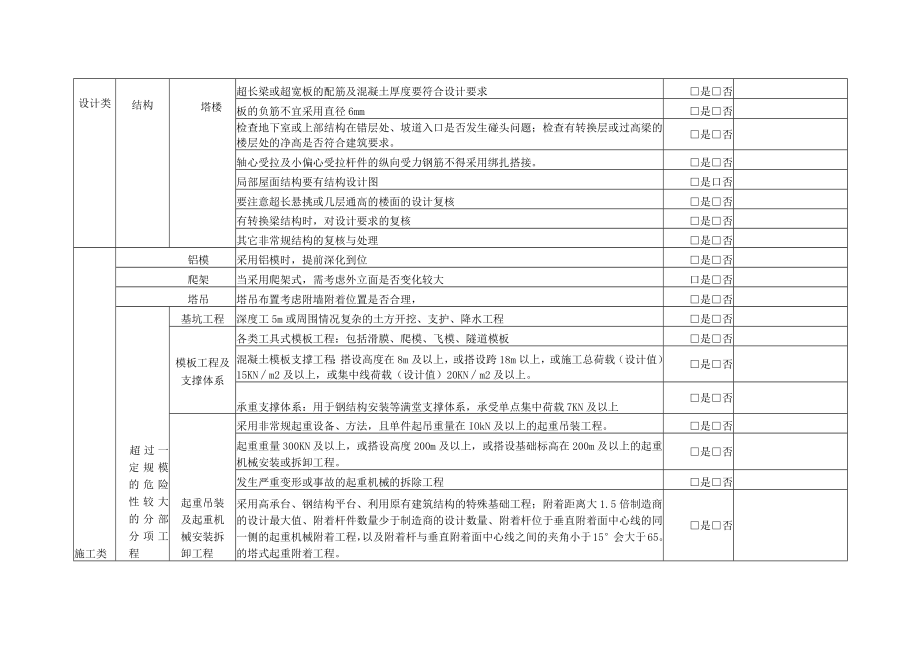

2、增设暗梁是否建议无梁楼盖拉通筋采用机械连接或焊接是否设计中是否考虑施工、使用过程的荷载并提出荷载限值要求口是否建筑设计覆土、活荷载与园林绿化图纸中覆土、景观荷我一致是否竖向构件与水平构件混凝土标号差一级及以上时，施工处理要求口是否剪力墙长度超过8米时，施工处理要求是否超高及超长砌体墙应设置构造柱或圈梁是否电梯井四周为砌体墙时，注意电梯轨道圈梁的布置是否连梁的混凝土强度以及箍筋的加密要符合设计要求是口否设计类结构塔楼超长梁或超宽板的配筋及混凝土厚度要符合设计要求是否板的负筋不宜采用直径6mm是否检查地下室或上部结构在错层处、坡道入口是否发生碰头问题；检查有转换层或过高梁的楼层处的净高是否符合建筑
3、要求。是否轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接。是否局部屋面结构要有结构设计图是口否要注意超长悬挑或几层通高的楼面的设计复核是否有转换梁结构时，对设计要求的复核是否其它非常规结构的复核与处理是否施工类铝模采用铝模时，提前深化到位是否爬架当采用爬架式，需考虑外立面是否变化较大口是否塔吊塔吊布置考虑附墙附着位置是否合理，是否超过一定规模的危险性较大的分部分项工程基坑工程深度工5m或周围情况复杂的土方开挖、支护、降水工程是否模板工程及支撑体系各类工具式模板工程：包括滑膜、爬模、飞模、隧道模板是否混凝土模板支撑工程：搭设高度在8m及以上，或搭设跨18m以上，或施工总荷载（设计值）15
4、KNm2及以上，或集中线荷载（设计值）20KNm2及以上。是否承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载7KN及以上是否起重吊装及起重机械安装拆卸工程采用非常规起重设备、方法，且单件起吊重量在IOkN及以上的起重吊装工程。是否起重重量300KN及以上，或搭设高度200m及以上，或搭设基础标高在200m及以上的起重机械安装或拆卸工程。是否发生严重变形或事故的起重机械的拆除工程是否采用高承台、钢结构平台、利用原有建筑结构的特殊基础工程；附着距离大1.5倍制造商的设计最大值、附着杆件数量少于制造商的设计数量、附着杆位于垂直附着面中心线的同一侧的起重机械附着工程，以及附着杆与垂直附着

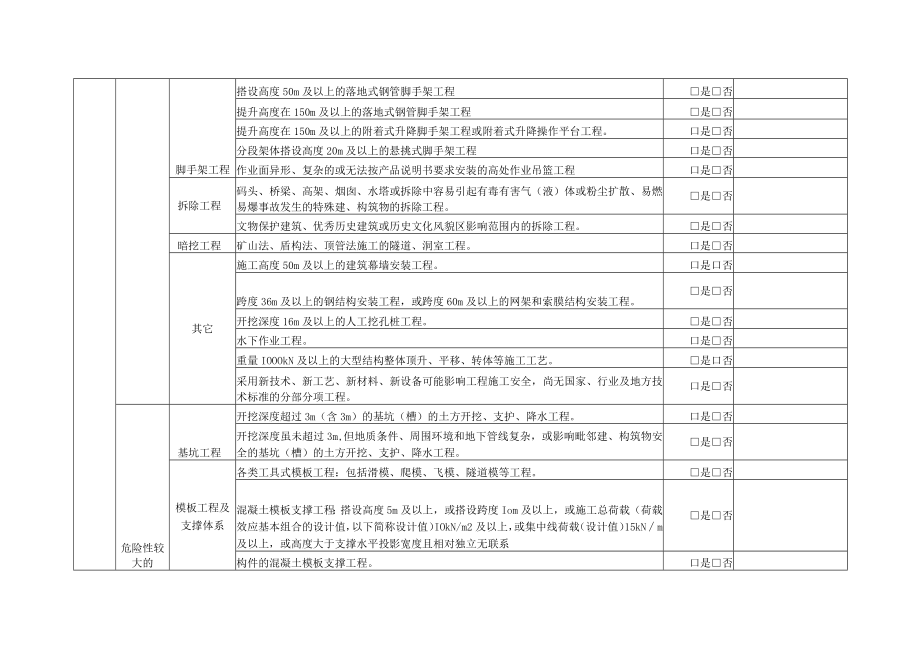

5、面中心线之间的夹角小于15会大于65。的塔式起重附着工程。是否脚手架工程搭设高度50m及以上的落地式钢管脚手架工程是否提升高度在150m及以上的落地式钢管脚手架工程是否提升高度在150m及以上的附着式升降脚手架工程或附着式升降操作平台工程。口是否分段架体搭设高度20m及以上的悬挑式脚手架工程口是否作业面异形、复杂的或无法按产品说明书要求安装的高处作业吊篮工程口是否拆除工程码头、桥梁、高架、烟囱、水塔或拆除中容易引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工程。是否文物保护建筑、优秀历史建筑或历史文化风貌区影响范围内的拆除工程。是否暗挖工程矿山法、盾构法、顶管法施工的
6、隧道、洞室工程。口是否其它施工高度50m及以上的建筑幕墙安装工程。口是口否跨度36m及以上的钢结构安装工程，或跨度60m及以上的网架和索膜结构安装工程。是否开挖深度16m及以上的人工挖孔桩工程。是否水下作业工程。口是否重量IOOOkN及以上的大型结构整体顶升、平移、转体等施工工艺。是口否采用新技术、新工艺、新材料、新设备可能影响工程施工安全，尚无国家、行业及地方技术标准的分部分项工程。口是否危险性较大的基坑工程开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程。口是否开挖深度虽未超过3m,但地质条件、周围环境和地下管线复杂，或影响毗邻建、构筑物安全的基坑（槽）的土方开挖、支护、降
7、水工程。是否模板工程及支撑体系各类工具式模板工程：包括滑模、爬模、飞模、隧道模等工程。是否混凝土模板支撑工程：搭设高度5m及以上，或搭设跨度Iom及以上，或施工总荷载（荷载效应基本组合的设计值，以下简称设计值）IOkN/m2及以上，或集中线荷载（设计值）15kNm及以上，或高度大于支撑水平投影宽度且相对独立无联系是否构件的混凝土模板支撑工程。口是否分部分项工程承重支撑体系：用于钢结构安装等满堂支撑体系。口是否起重吊装及起重机械安装拆卸工程采用非常规起重设备、方法，且单件起吊重量在IOOkN及以上的起重吊装工程。口是否采用起重机械进行安装的工程。口是否起重机械安装和拆卸工程。是否起重机械的基础和
8、附着工程是否脚手架工程搭设高度24m及以上的落地式钢管脚手架工程（包括采光井、电梯井脚手架）。是否附着式升降脚手架工程。是否悬挑式脚手架工程。是否高处作业吊篮。是否卸料平台、操作平台工程。口是否异型脚手架工程。是否拆除工程可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程。是口否暗挖工程采用矿山法、盾构法、顶管法施工的隧道、洞室工程。是否其它建筑幕墙安装工程。口是否钢结构、网架和索膜结构安装工程。口是否人工挖孔桩工程。是否水下作业工程。是否装配式建筑混凝土预制构件安装工程。是口否采用新技术、新工艺、新材料、新设备可能影响工程施工安全，尚无国家、行业及地方技术标准的分部分项工程。是否
