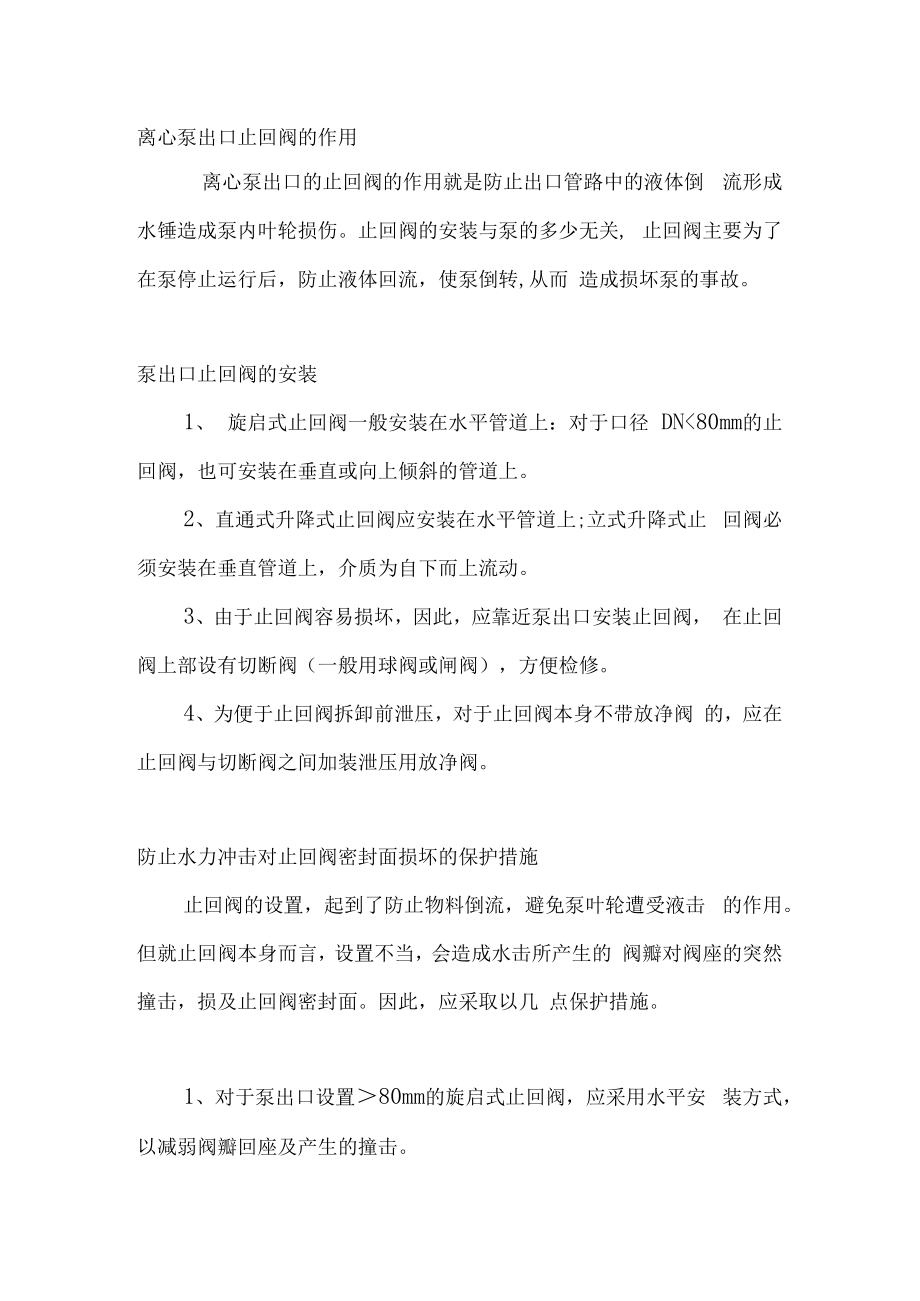

1、离心泵出口止回阀的作用离心泵出口的止回阀的作用就是防止出口管路中的液体倒 流形成水锤造成泵内叶轮损伤。止回阀的安装与泵的多少无关, 止回阀主要为了在泵停止运行后，防止液体回流，使泵倒转,从而 造成损坏泵的事故。泵出口止回阀的安装1、 旋启式止回阀一般安装在水平管道上：对于口径 DN80mm的止回阀，也可安装在垂直或向上倾斜的管道上。2、直通式升降式止回阀应安装在水平管道上;立式升降式止 回阀必须安装在垂直管道上，介质为自下而上流动。3、由于止回阀容易损坏，因此，应靠近泵出口安装止回阀， 在止回阀上部设有切断阀（一般用球阀或闸阀），方便检修。4、为便于止回阀拆卸前泄压，对于止回阀本身不带放净阀

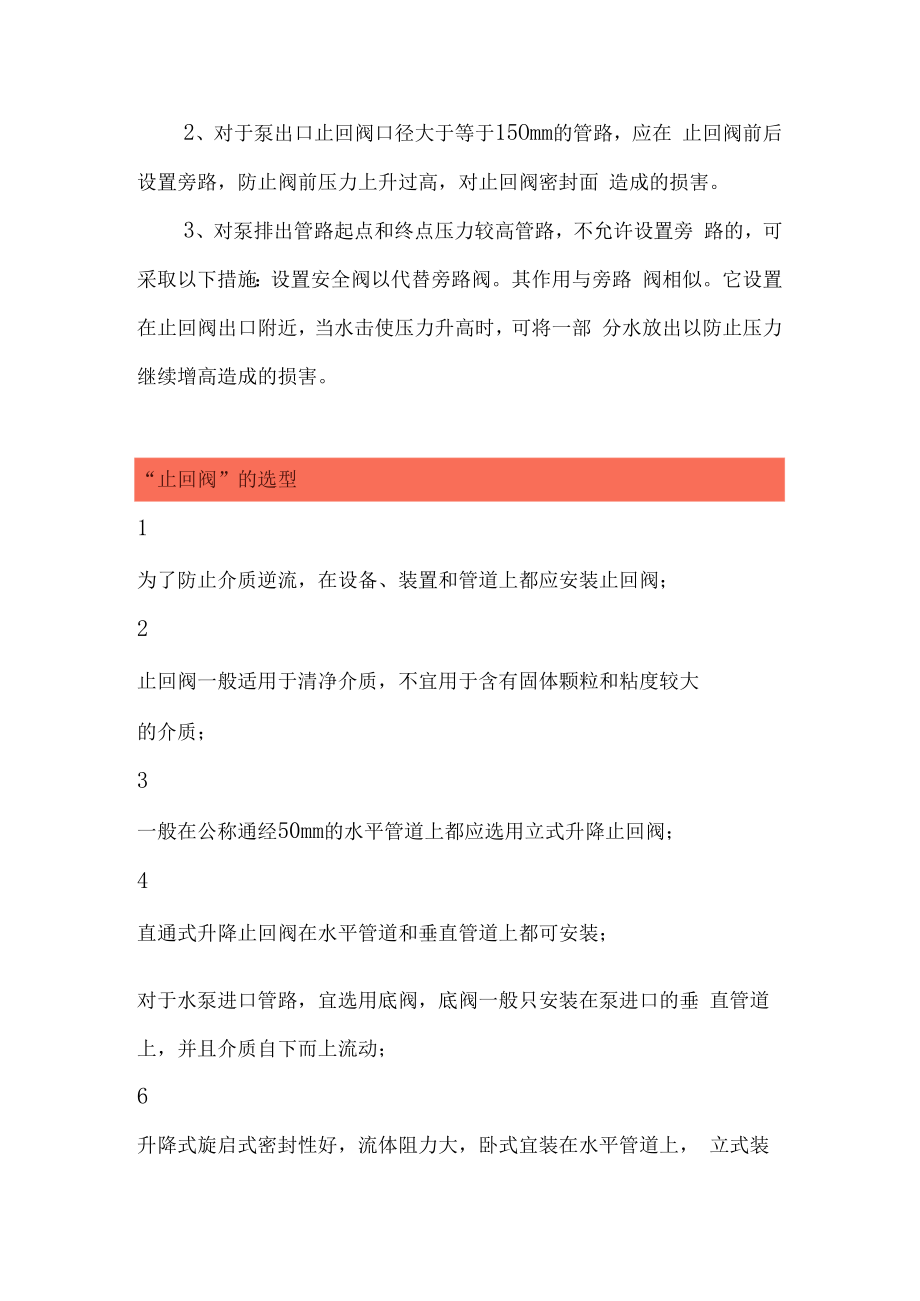

2、的，应在止回阀与切断阀之间加装泄压用放净阀。防止水力冲击对止回阀密封面损坏的保护措施止回阀的设置，起到了防止物料倒流，避免泵叶轮遭受液击 的作用。但就止回阀本身而言，设置不当，会造成水击所产生的 阀瓣对阀座的突然撞击，损及止回阀密封面。因此，应采取以几 点保护措施。1、对于泵出口设置80mm的旋启式止回阀，应采用水平安 装方式，以减弱阀瓣回座及产生的撞击。2、对于泵出口止回阀口径大于等于15Omm的管路，应在 止回阀前后设置旁路，防止阀前压力上升过高，对止回阀密封面 造成的损害。3、对泵排出管路起点和终点压力较高管路，不允许设置旁 路的，可采取以下措施：设置安全阀以代替旁路阀。其作用与旁路 阀

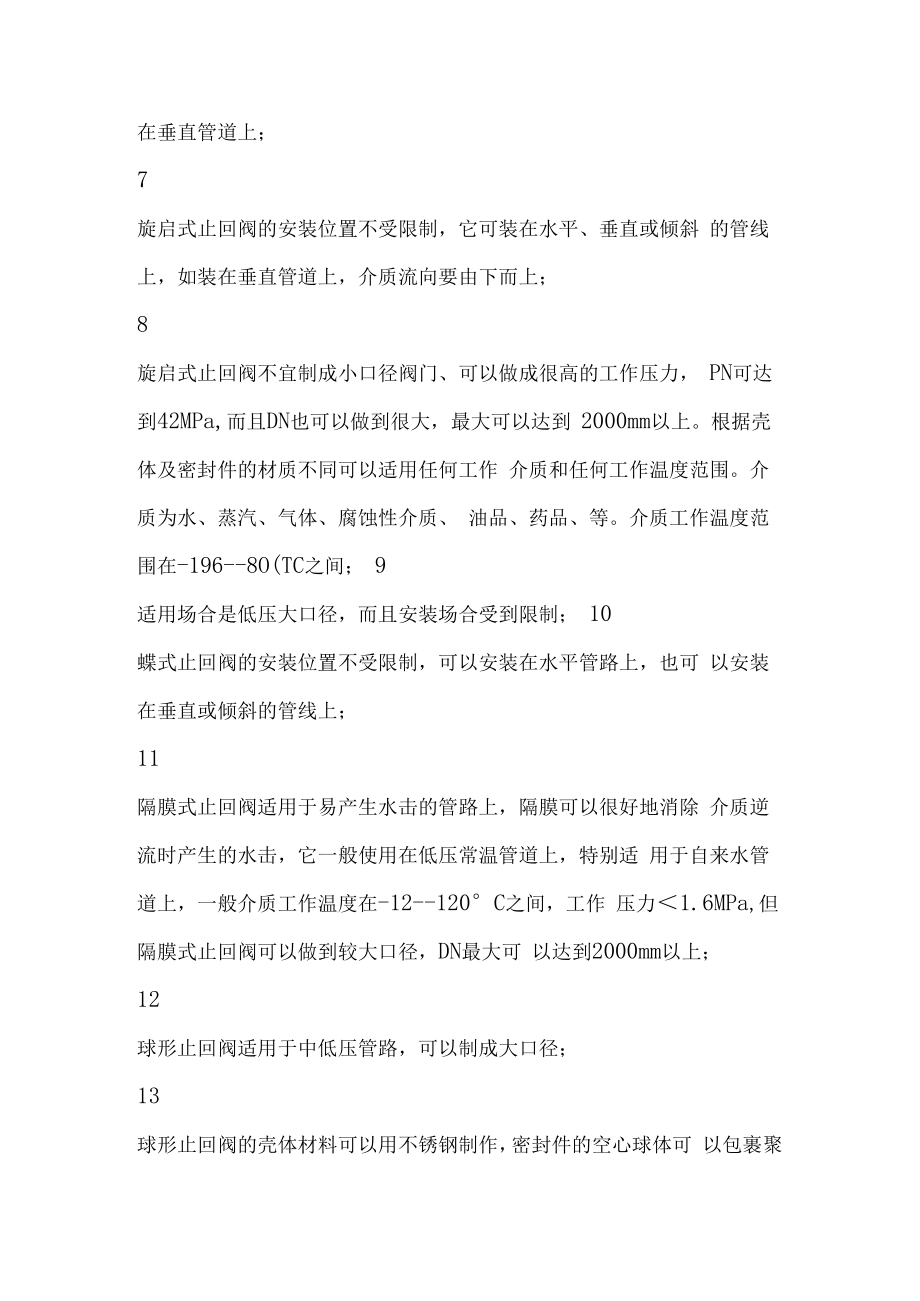

3、相似。它设置在止回阀出口附近，当水击使压力升高时，可将一部 分水放出以防止压力继续增高造成的损害。“止回阀”的选型1为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3一般在公称通经50mm的水平管道上都应选用立式升降止回阀；4直通式升降止回阀在水平管道和垂直管道上都可安装；对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂 直管道上，并且介质自下而上流动；6升降式旋启式密封性好，流体阻力大，卧式宜装在水平管道上， 立式装在垂直管道上；7旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜 的管线 上，如装在垂直管
4、道上，介质流向要由下而上；8旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力， PN可达到42MPa,而且DN也可以做到很大，最大可以达到 2000mm以上。根据壳体及密封件的材质不同可以适用任何工作 介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、 油品、药品、等。介质工作温度范围在-196-8O(TC之间； 9适用场合是低压大口径，而且安装场合受到限制； 10蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可 以安装在垂直或倾斜的管线上；11隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除 介质逆流时产生的水击，它一般使用在低压常温管道上，特别适 用于自来水管
5、道上，一般介质工作温度在-12-120C之间，工作 压力1.6MPa,但隔膜式止回阀可以做到较大口径，DN最大可 以达到2000mm以上；12球形止回阀适用于中低压管路，可以制成大口径；13球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可 以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也 可应用，工作温度在-IOl-150之间，其公称压力4.0MPa, 公称通经范围在2001200之间；14对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度 进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的 类型；15对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止 回阀的
6、类似方法来进行选择，如果介质流动范畴很大，则用于可 压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地 快速停止和启动，如压缩机的出口那样，则使用升降式止回阀； 16止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料 数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；17对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和 直通式升降止回阀；18对于DN5Omm以下的低压止回阀，宜选用蝶式止回阀、立式升 降止回阀和隔膜式止回阀；19对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋 启式止回阀；20对于DN大于20Omm、小于120Omm的中低压止回阀，宜选用
7、无磨损球形止回阀；21对于DN大于50mm、小于200Omm的低压止回阀，伊选用蝶 式止回阀和隔膜式止回阀；22对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式 旋启止回阀和缓闭式蝶形止回阀。止回阀设置的设计标准01石油化工企业职业安全卫生设计规范SH3047-93, 2. 2. 7 规定：物料倒流会产生危险的设备管道，应根据具体情况设置自 动切断阀、止回阀或中间容器等。02石油化工企业防火设计规范GB50160-2008, 7. 2. 7规定如 下：公用工程管道与可燃气体、液化垃和可燃液体的管道或设备 连接时应符合下列规定：a）连续使用的公用工程管道上应设止回阀，并在其根部 设切断阀
8、；b）间歇使用的公用工程管道上应设止回阀和一道切断阀 或设两道切断阀，并在两切断阀间设检查阀；c）仅在设备停用时使用的公用工程管道应设盲板或断开。 03石油化工企业防火设计规范GB50160-2008, 7.2.11,规定如 下：离心式可燃气体压缩机和可燃液体泵在其出口管道上安装止 回阀。04国内某工程公司的内部设计规定，：在泵的出口应考虑下列 设置以防止倒流，当泵出口压力：a： PW4. OMPa:一个单向阀；b： 4.0 MPa P8.0 MPa:不同类型的两个单向阀；c： 8.0 MPaP:不同类型的两个单向阀，在总管上增加一个低低流量自动切断阀。当泵，压缩机等进出口压力相差过大时，或者
9、连续使用的公 用工程接入危险物料系统时，止回阀不能有效阻止物料逆流，即 使是2个止回阀也不能视为有效止回设计。在做HAZOP分析时， 建议使用逆流这个偏离进行危害分析。对于防止高压物料逆流回 低压系统，可能造成重大过程安全事故时，可以在有一道止回阀 设计的基础上，增加以下三个选择之一：1 .泵或压缩机停联锁关闭出料阀；2 .出料流量低低联锁关出料阀；3 .出料阀两端压差低低联锁关出料阀。补充：泵启动时，到底要不要关闭出口阀？一般情况下，启动离心泵，按照规范应该，先将泵腔充满介质 后，关闭出口阀，然后开启泵，目的是：一方面防止启动电流过大 损毁电机；另一方面防止启动泵后导致瞬时失压,造成泵气蚀。但 很多问题不能一概而论！对于低流量低扬程的泵，关闭或不关闭出口阀门问题都不大. 对于大型的机泵往往微开出口，是为了防止启动后阀门前后压差 大，出口阀门不容易开动，所以微微打开一点出口阀门开度。有的离心泵由于预热等需要，会将出口阀稍开一点。如果是带吸程的话，要全闭出口阀门，然后开阀门（不是自 吸泵），还要打开泵体排气阀。对于一些特殊工况，出口阀不能开，比如说，液态丙烯，如 果出口阀先开，丙烯都汽化，泵肯定起不了压，所以肯定是先关 闭阀门，起泵再迅速开出口阀。
