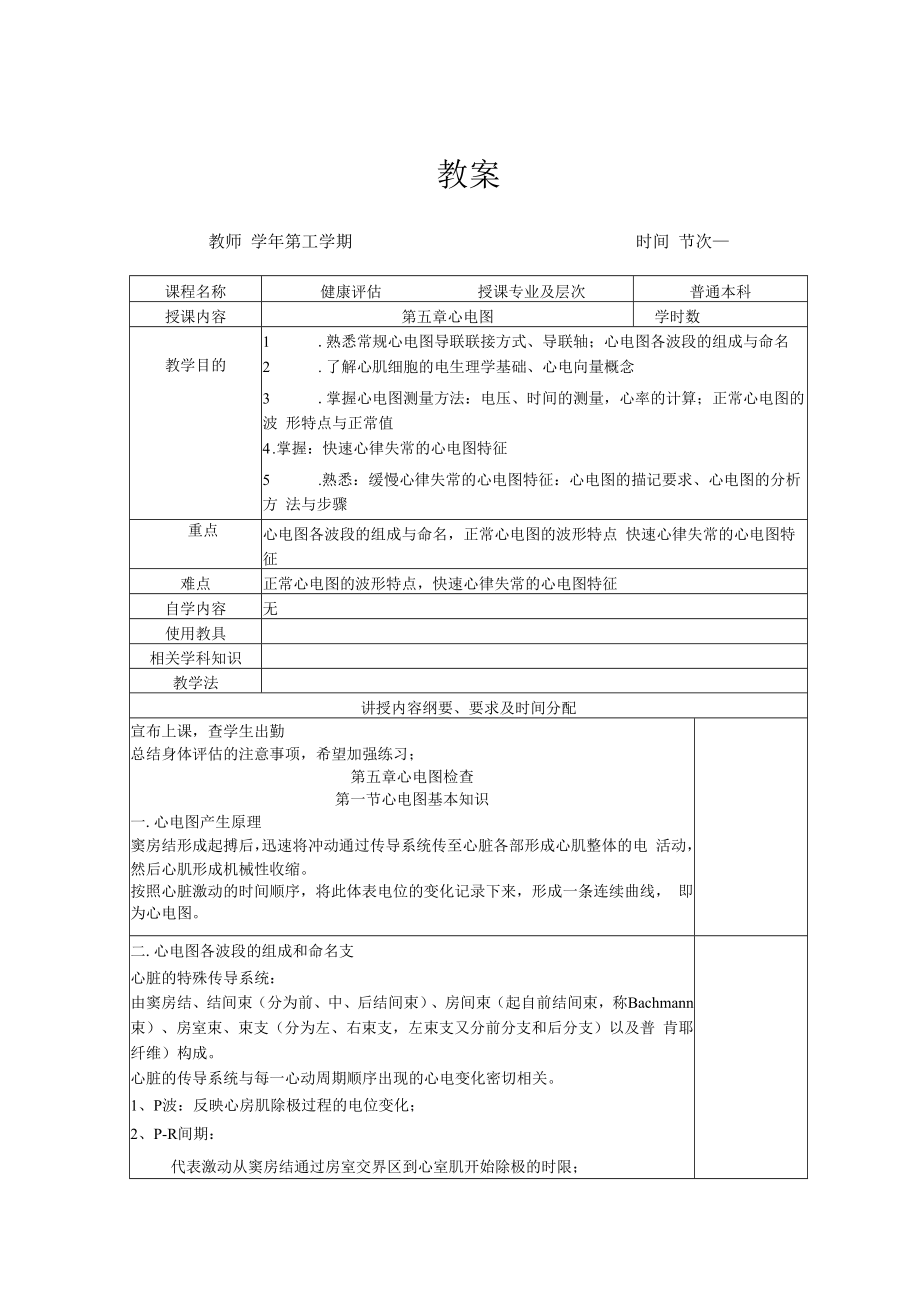

英才学院健康评估教案05-1心电图检查基础知识.docx_第1页
第1页 / 共8页

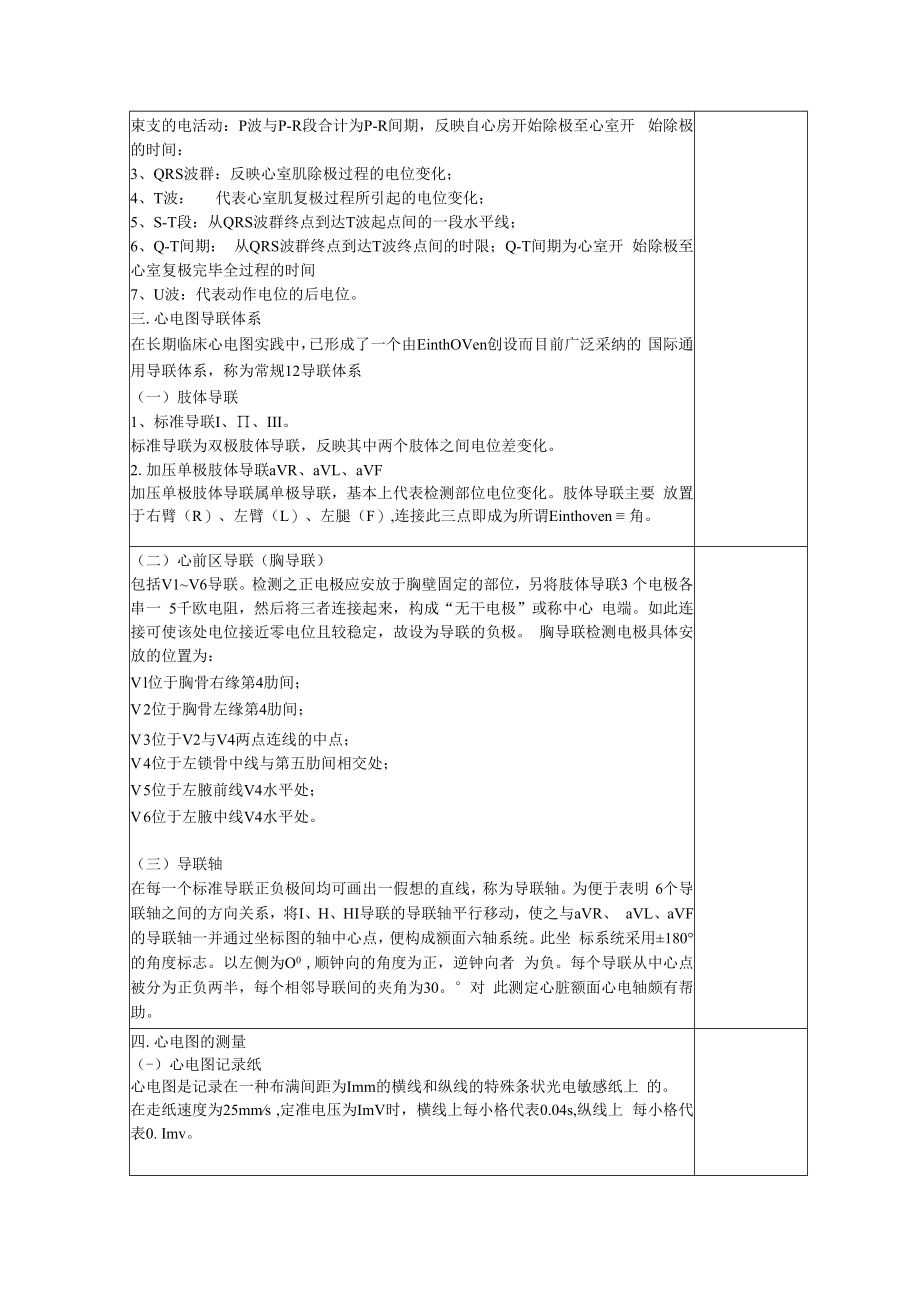

英才学院健康评估教案05-1心电图检查基础知识.docx_第2页
第2页 / 共8页

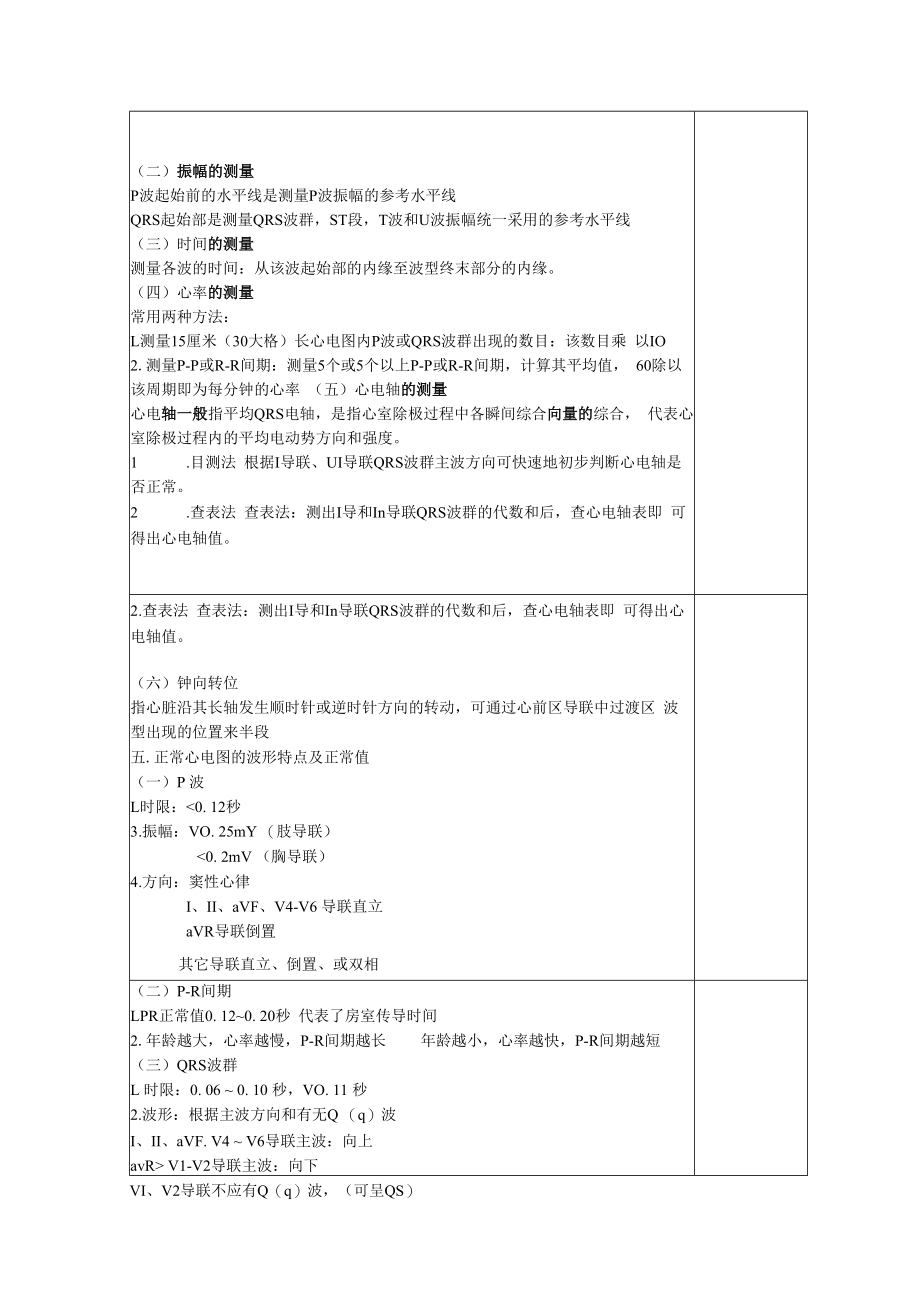

英才学院健康评估教案05-1心电图检查基础知识.docx_第3页
第3页 / 共8页
英才学院健康评估教案05-1心电图检查基础知识.docx_第4页
第4页 / 共8页
英才学院健康评估教案05-1心电图检查基础知识.docx_第5页
第5页 / 共8页
英才学院健康评估教案05-1心电图检查基础知识.docx_第6页
第6页 / 共8页
英才学院健康评估教案05-1心电图检查基础知识.docx_第7页
第7页 / 共8页
英才学院健康评估教案05-1心电图检查基础知识.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《英才学院健康评估教案05-1心电图检查基础知识.docx》由会员分享,可在线阅读,更多相关《英才学院健康评估教案05-1心电图检查基础知识.docx(8页珍藏版)》请在第壹文秘上搜索。

1、教案教师 学年第工学期时间 节次课程名称健康评估授课专业及层次普通本科授课内容第五章心电图学时数教学目的1 .熟悉常规心电图导联联接方式、导联轴;心电图各波段的组成与命名2 . 了解心肌细胞的电生理学基础、心电向量概念3 .掌握心电图测量方法:电压、时间的测量,心率的计算;正常心电图的波 形特点与正常值4 .掌握:快速心律失常的心电图特征5 .熟悉:缓慢心律失常的心电图特征:心电图的描记要求、心电图的分析方 法与步骤6 . 了解:窦性心律失常的心电图特征及心电图的临床应用重点心电图各波段的组成与命名,正常心电图的波形特点 快速心律失常的心电图特征难点正常心电图的波形特点,快速心律失常的心电图特

2、征自学内容无使用教具相关学科知识教学法讲授内容纲要、要求及时间分配宣布上课,查学生出勤总结身体评估的注意事项,希望加强练习;第五章心电图检查第一节心电图基本知识一.心电图产生原理窦房结形成起搏后,迅速将冲动通过传导系统传至心脏各部形成心肌整体的电 活动,然后心肌形成机械性收缩。按照心脏激动的时间顺序,将此体表电位的变化记录下来,形成一条连续曲线, 即为心电图。二.心电图各波段的组成和命名支心脏的特殊传导系统:由窦房结、结间束(分为前、中、后结间束)、房间束(起自前结间束,称Bachmann 束)、房室束、束支(分为左、右束支,左束支又分前分支和后分支)以及普 肯耶纤维)构成。心脏的传导系统与每

3、一心动周期顺序出现的心电变化密切相关。1、P波:反映心房肌除极过程的电位变化;2、P-R间期:代表激动从窦房结通过房室交界区到心室肌开始除极的时限;(实为P-Q间期,传统称为P-R间期)反映心房除极过程及房室结、希氏束、束支的电活动:P波与P-R段合计为P-R间期,反映自心房开始除极至心室开 始除极的时间:3、QRS波群:反映心室肌除极过程的电位变化;4、T波:代表心室肌复极过程所引起的电位变化;5、S-T段:从QRS波群终点到达T波起点间的一段水平线;6、Q-T间期: 从QRS波群终点到达T波终点间的时限;Q-T间期为心室开 始除极至心室复极完毕全过程的时间7、U波:代表动作电位的后电位。三

4、.心电图导联体系在长期临床心电图实践中,已形成了一个由EinthOVen创设而目前广泛采纳的 国际通用导联体系,称为常规12导联体系(一)肢体导联1、标准导联I、III。标准导联为双极肢体导联,反映其中两个肢体之间电位差变化。2.加压单极肢体导联aVR、aVL、aVF加压单极肢体导联属单极导联,基本上代表检测部位电位变化。肢体导联主要 放置于右臂(R)、左臂(L)、左腿(F),连接此三点即成为所谓Einthoven 角。(二)心前区导联(胸导联)包括V1V6导联。检测之正电极应安放于胸壁固定的部位,另将肢体导联3 个电极各串一 5千欧电阻,然后将三者连接起来,构成“无干电极”或称中心 电端。如

5、此连接可使该处电位接近零电位且较稳定,故设为导联的负极。 胸导联检测电极具体安放的位置为:V l位于胸骨右缘第4肋间;V 2位于胸骨左缘第4肋间;V 3位于V2与V4两点连线的中点;V 4位于左锁骨中线与第五肋间相交处;V 5位于左腋前线V4水平处;V 6位于左腋中线V4水平处。(三)导联轴在每一个标准导联正负极间均可画出一假想的直线,称为导联轴。为便于表明 6个导联轴之间的方向关系,将I、H、HI导联的导联轴平行移动,使之与aVR、 aVL、aVF的导联轴一并通过坐标图的轴中心点,便构成额面六轴系统。此坐 标系统采用180的角度标志。以左侧为O0 ,顺钟向的角度为正,逆钟向者 为负。每个导联

6、从中心点被分为正负两半,每个相邻导联间的夹角为30。对 此测定心脏额面心电轴颇有帮助。四.心电图的测量(-)心电图记录纸心电图是记录在一种布满间距为Imm的横线和纵线的特殊条状光电敏感纸上 的。在走纸速度为25mms ,定准电压为ImV时,横线上每小格代表0.04s,纵线上 每小格代表0. Imv。(二)振幅的测量P波起始前的水平线是测量P波振幅的参考水平线QRS起始部是测量QRS波群,ST段,T波和U波振幅统一采用的参考水平线(三)时间的测量测量各波的时间:从该波起始部的内缘至波型终末部分的内缘。(四)心率的测量常用两种方法:L测量15厘米(30大格)长心电图内P波或QRS波群出现的数目:该

7、数目乘 以IO2.测量P-P或R-R间期:测量5个或5个以上P-P或R-R间期,计算其平均值, 60除以该周期即为每分钟的心率 (五)心电轴的测量心电轴一般指平均QRS电轴,是指心室除极过程中各瞬间综合向量的综合, 代表心室除极过程内的平均电动势方向和强度。1 .目测法 根据I导联、UI导联QRS波群主波方向可快速地初步判断心电轴是 否正常。2 .查表法 查表法:测出I导和In导联QRS波群的代数和后,查心电轴表即 可得出心电轴值。2 .查表法 查表法:测出I导和In导联QRS波群的代数和后,查心电轴表即 可得出心电轴值。(六)钟向转位指心脏沿其长轴发生顺时针或逆时针方向的转动,可通过心前区导

8、联中过渡区 波型出现的位置来半段五.正常心电图的波形特点及正常值(一)P 波L时限:0. 12秒3 .振幅:VO. 25mY (肢导联) V1-V2导联主波:向下VI、V2导联不应有Q(q)波,(可呈QS)Vl至V6 : R波逐渐变大,S波逐渐变小,R/S由小变大Q波小于0.04秒,振幅不超过同导联R波的1/43.振幅:6个肢体导联的QRS波群振幅一般不应都小于0.5mv,6个胸导联的QRS 波群振幅一般不应都小于0. 8mv.(四)ST段代表心室除极结束到复极开始的过程。ST段一是指J点与T波起点之间的一段。ST段常呈水平或平缓倾斜, 并逐渐过渡为T波。在任何导联中,ST段下移不应超过0.0

9、5mV.(五)T波L形态:两支不对称,上升支平缓,下降支陡2.方向:一般与QRS主波方向一致I、II、V4-V6导联直立,aVR倒置,其余可直立、平坦、倒置、双相3.振幅:在以R波为主的导联中,T波高度不应低于同一导联R波的十分之一 (六)Q-T间期QRS波群开始一一至T波结束的时间反映心室肌从开始除极至复极完毕的时 间。一般为0.320. 44s,与心率有密切关系,心率增快,Q-T间期缩短,反之,延 长。(七)u波心室的后继电位方向:大体与T波一致正常人可无U波明显增高,见于血钾过低【课堂小结】小结重点内容,并要求学生掌握L总结正常心电图中P波及QRS波,T波特点2.预习心电图的描记异常心电

10、图心律失常概念:心脏激动的起源、频率、节律、传导速度和传导顺序等异常病因:器质性心脏病、自主神经功能紊乱药物中毒、电解质紊乱(酸碱平衡失调)等分类L激动起源异常(1)窦性心律失常(2)异位心律异常(期前收缩,房颤)2.激动传导异常(1)传导障碍:房室传导阻滞(2)异常传导途径(一)窦性心律失常1 .窦性心动过速心电图特征P波的方向:Pll直立,PaVR倒置PR 间期:0.12-0.20 秒频率:100次/分,但很少 150次/分2 .窦性心动过缓心电图特征:P波的方向:PIl直立,PaVR倒置PR间期:0. 12-0. 20秒频率:60次/分,但很少40次/分可伴有窦性心律不齐等3 .窦性心律

11、不齐心电图特征:P波的方向:Pn直立,PaVR倒置PR间期:0. 12-0.20秒P-P间期差异:0.12S常伴有窦性心动过缓,呼吸性窦性心律不齐常见4 .窦性静止或卖性停博心电图特征:规律中的P-P间距中突然出现P波脱落,形成长P-P间距,且长P-P间距与正常P-P间距不成倍数关系5 .病态窦房结综合征心电图特征:(1)在窦性心律时呈持续的、严重的窦性心动过缓,频率一般低于50次/分。常伴有窦性停搏、窦房传导阻滞,在此基础上,常有逸搏、逸搏心律出现。(2)当出现异位心律时,常常是心房颤动,少数是心房扑动。未经治疗时,心 率常较快速。如恢复窦性心律时,表现为显著的窦性心动过缓。(3)可伴有其他

12、心律失常,如房室传导阻滞等。(二)快速性心律失常1 期前收缩(早搏)定义:起源于窦房结以外的异位起搏点自律性增高,在窦房结激动尚未抵达其位 置 之前,提前发出的激动。基本特点:(1)基本节律,(2)提前搏动,(3)代偿间歇(1)病因和发病机制器质性心脏病功能性可发生于正常人,药物及电解质紊乱及酸碱平衡失调(2)表现偶发期前收缩:无明显不适或仅有心脏停跳感;频发期前收缩(超过5次/分):心悸心前区不适和乏力(危险)心脏听诊:规则的心律中出现提早的心跳,其后有一较长的间歇(代偿间歇), 同时伴有该次脉搏的减弱或消失。(3)心电图表现D房性期前收缩(房早)心电图表现为:提前出现一个变异的P (P)波

13、,QRS波不变形,P -R 0.12s;代偿间歇常不完全(早搏前后两个窦性P波之间的间隔不等于正常P-P间隔 的两倍)。2)室性期前收缩(室早)心电图表现为:1提前出现一个宽大畸形的QRS-T波群,QRS时限 0. 12s;2有完全代偿间歇;3早搏的QRS波前无P波;T波多与主波方向相反。3)交界性早搏早搏波:QRS波群,形态多正常P波:逆行性P,与QRS波群关系不定QRS波群之前P-R间期0. 12,或与 窦性PR间期相差较大QRS波群之后(R-P间期0.20秒)QRS波群之中(埋没), 不易辨认代偿间歇完全2 .阵发性心动过速概念:快速而规则的持续异位心律(连续三次及三次以上期前收缩),心

14、率往 往在160220次/分。以突然发作和突然中止为特点。分类,冲动产生的部位:阵发性室上性心动过速(室上速)PSVT和阵发性室性心 动过速(室速)PVT(1)阵发性室上速1)病因:多数无器质性心脏病2)临床表现:突然开始与终止,持续时间数秒数小时数日不等。轻者感心慌、 胸闷:重者因血流动力学障碍而出现头晕、眼花、恶心呕吐、心绞痛、意识丧 失,甚至可发生猝死。听诊:心音有力,心律规则,多无心脏杂音,血压正常 或降低。3)心电图:连续23次或3次以上的快速均齐的QRS波群,形态及时限正常HR: 160-250次/分节律:绝对规则HR: 160-250次/分节律:绝对规则P波:难以辨认ST-T : ST段下移,T波倒置或低平(2)阵发性室性心动过速D病因和发病机制器质性心脏病,最常见于冠心病,尤其是急性心肌梗塞2)临床表现多突然发作,病人感明显的心悸、胸闷,当心率200次/分或有明显的器质性 心
