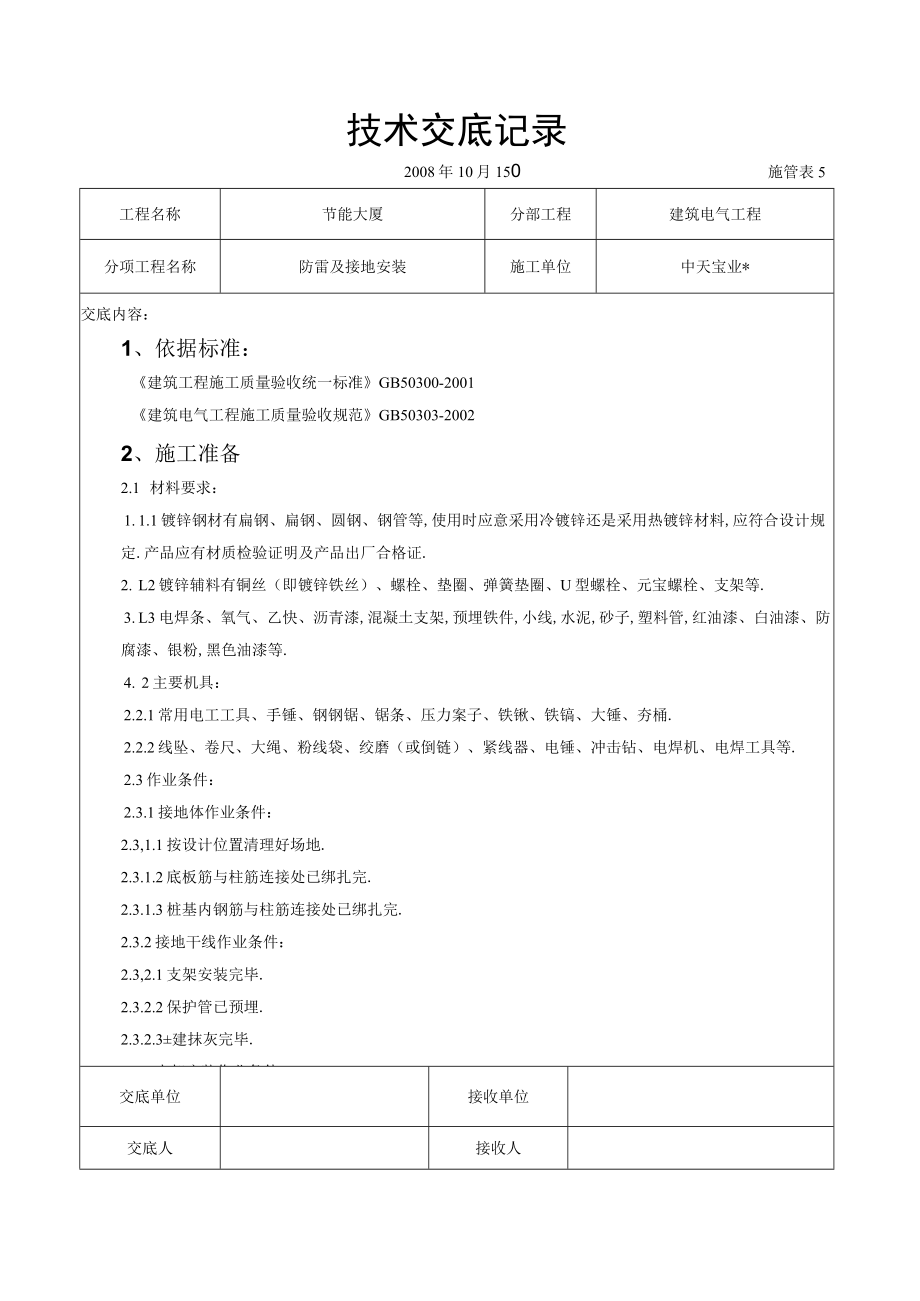

1、技术交底记录工程名称节能大厦分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：1、依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20022、施工准备2.1 材料要求：1. 1.1镀锌钢材有扁钢、扁钢、圆钢、钢管等,使用时应意采用冷镀锌还是采用热镀锌材料,应符合设计规定.产品应有材质检验证明及产品出厂合格证.2. L2镀锌辅料有铜丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等.3. L3电焊条、氧气、乙快、沥青漆,混凝土支架,预埋铁件,小线,水泥,砂子,塑料管,红油漆、白油漆、防腐漆、银粉,黑
2、色油漆等.4. 2主要机具：2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶.2.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等.2.3作业条件：2.3.1接地体作业条件：2.3,1.1按设计位置清理好场地.2.3.1.2底板筋与柱筋连接处已绑扎完.2.3.1.3桩基内钢筋与柱筋连接处已绑扎完.2.3.2接地干线作业条件：2.3,2.1支架安装完毕.2.3.2.2保护管已预埋.2.3.2.3建抹灰完毕.2.3.3支架安装作业条件：交底单位接收单位交底人接收人2008年10月150施管表5技术交底记录工程名称节能大厦分部工程建

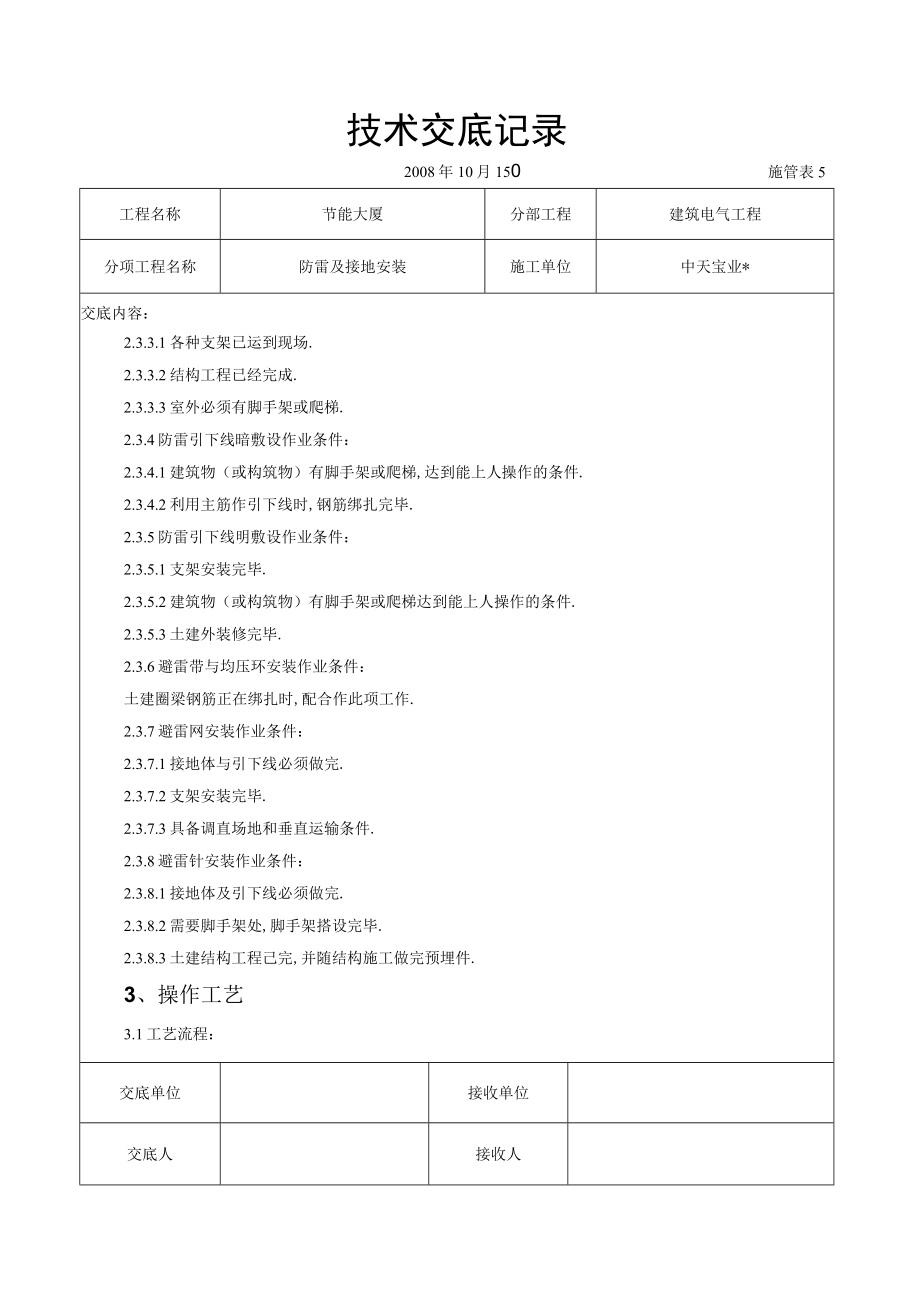

3、筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：2.3.3.1各种支架已运到现场.2.3.3.2结构工程已经完成.2.3.3.3室外必须有脚手架或爬梯.2.3.4防雷引下线暗敷设作业条件：2.3.4.1建筑物（或构筑物）有脚手架或爬梯,达到能上人操作的条件.2.3.4.2利用主筋作引下线时,钢筋绑扎完毕.2.3.5防雷引下线明敷设作业条件：2.3.5.1支架安装完毕.2.3.5.2建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件.2.3.5.3土建外装修完毕.2.3.6避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时,配合作此项工作.2.3.7避雷网安装作业条件：2.3.

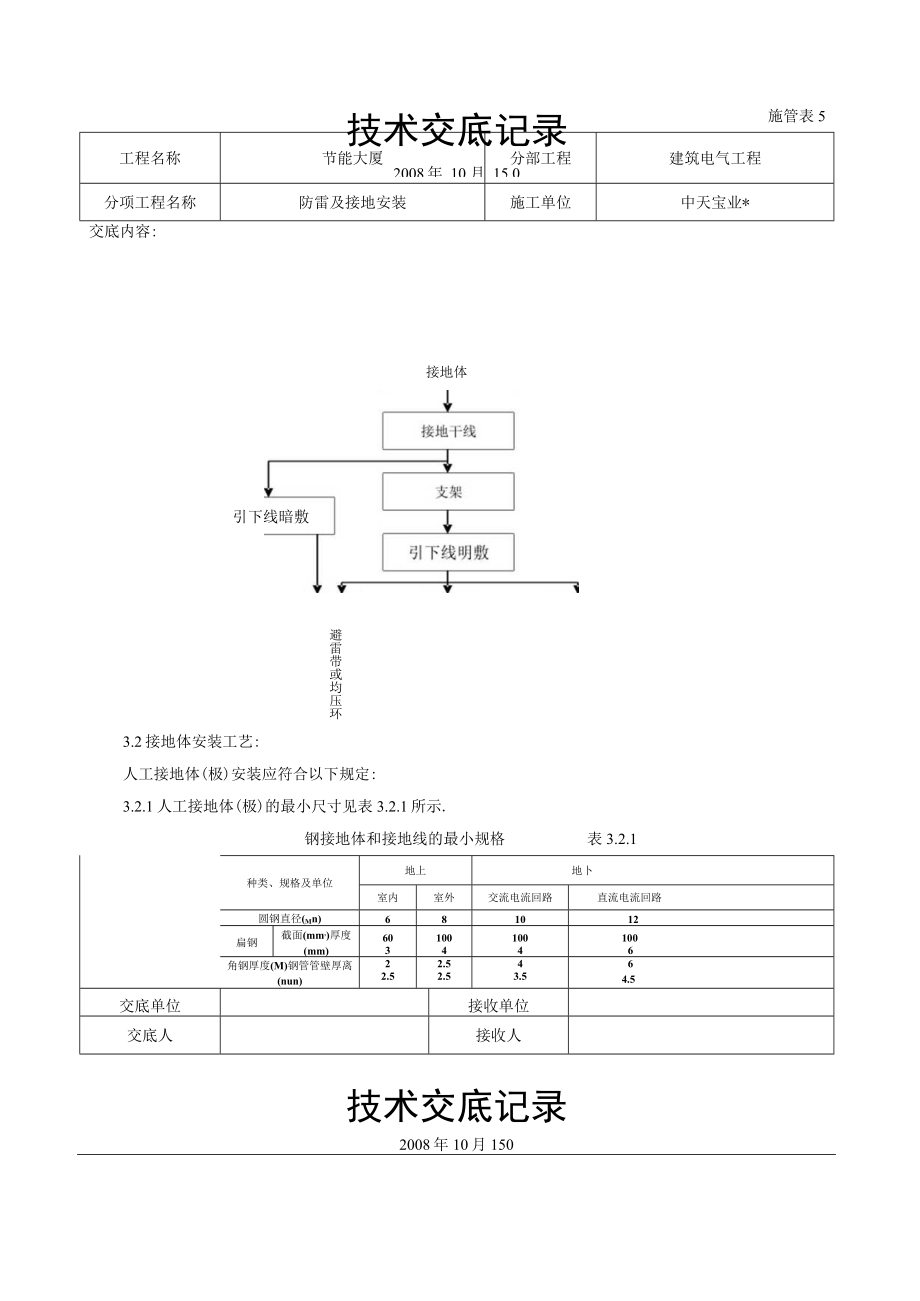

4、7.1接地体与引下线必须做完.2.3.7.2支架安装完毕.2.3.7.3具备调直场地和垂直运输条件.2.3.8避雷针安装作业条件：2.3.8.1接地体及引下线必须做完.2.3.8.2需要脚手架处,脚手架搭设完毕.2.3.8.3土建结构工程己完,并随结构施工做完预埋件.3、操作工艺3.1工艺流程：交底单位接收单位交底人接收人2008年10月150施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容:施管表5技术交底记录2008年 10 月 15 0引下线暗敷接地体避雷带或均压环3.2接地体安装工艺:人工接地体(极)安装应符合以下规定:3.2.1人工接地
5、体(极)的最小尺寸见表3.2.1所示.种类、规格及单位地上地卜室内室外交流电流回路直流电流回路圆钢直径(Mn)681012扁钢截面(mm,)厚度(mm)603100410041006角钢厚度(M)钢管管壁厚离(nun)22.52.52.543.564.5交底单位接收单位交底人接收人钢接地体和接地线的最小规格表3.2.1技术交底记录2008年10月150工程名称节能大度分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：3.2.2接地体的埋设深度其顶部不应小于0.6m,角钢及钢管接地体应垂直配置.3.2.3垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m.3.
6、2.4接地体埋设位置距建筑物不宜小于1.5用;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实.3.2.5当接地装置必须埋设在距建筑物出入口或入行道小于3m时,应采用均压带做法或在接地装置上面敷设5090Inm厚度沥青层,其宽度应超过接地装置2m.3.2.6接地体（线）的连接应采用焊接,焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理.3.2.7采用搭接焊时,其焊接长度如下：3.2.7.1镀锌扁钢不小于其宽度的2倍,三面施焊.（当扁钢宽度不同时,搭接长度以宽的为准）.敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲，并应立放
7、.3.2.7.2镀锌圆钢焊接长度为其直径的6倍并应双面施焊.（当扁钢宽度不同时,搭接长度以宽的为准）.敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲，并应立放.3.2.7.2镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时,搭接长度以直径大的为准）.3.2.7.3镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍.3.2.7.4镀锌扁钢与镀锌钢管（或角钢）焊接时,为了连接可靠,除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接.3.2.8当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护.3.2.9采用化学方法降低土壤电阻率时,所用材
8、料应符合下列要求：3.2.9.1对金属腐蚀性弱；3.2.9.2水溶性成分含量低.3.2.10所有金属部件应镀锌.操作时,注意保护镀锌层.3.3人工接地体（极）安装：3.3.1接地体的加工：交底单位接收单位交底人接收人技术交底记录分项工程名称防雷及接地安装施工单位中天宝业*工程名称节能大度分部工程建筑电气工程交底内容：根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m.如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形.为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土土质很硬时,可将尖端加工成锥形详见图3.3.L1所示.如选用角钢
9、时,应采用不小于40mm40mm4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状详见图3.3.1.2所示.图3.3.1.1图3.3.1.2交底单位接收单位交底人接收入技术交底记录工程名称节能大厦分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：3.3.2挖沟：根据设计图要求,对接地体（网）的线路进行测量弹线,在此线路上挖掘深为O.8lm,宽为0.5m的沟,沟上部稍宽,底部如有石子应清除见图3.3.2所示.3.3.3安装接地体（极）：沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌.先将接地体放在沟的中心线上,打入地中，一般采用手锤打入,一人扶着接
10、地体,一人用大锤敲打接地体顶部.为了防止将接钢管或角钢打劈,可加一护管帽套入接地管端,角钢接地可采用短角钢（约IoenI）焊在接地角钢一即可,见图3.3.3所示.使用手锤敲打接地体时要平稳,锤击接地体正中，不得打偏,应与地面保持垂直，当接地体顶端距离地600mm时停止打入.交底单位接收单位交底人接收人技术交底记录工程名称节能大厦分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：3.3.4接地体间的扁钢敷设：扁钢敷设前应调直,然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接.扁钢应侧放而不可放平,侧放时散流电阻较小.扁钢与钢管连接的位置距接地体最高点约IOOnl
11、nl.焊接时应将扁钢拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3.3.4所示.3InnnI-IImxlInl1I一0（W2图3.3.41一接地体;2-自然地坪;3接地卡子焊接处3.3.5核验接地体（线）：接地体连接完毕后,应及时请质检部门进行隐检、接地体材质、位置、焊接质量,接地体（线）的截面规格等均应符合设计及施工验收规范要求,经检验合格后方可进行回填,分层夯实.最后,将接地电阻摇测数值填写在隐检记录上.3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体.利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求,标好
12、位置,将底板钢筋搭接焊好.再将柱主筋（不少于2根）底部与底板筋搭接焊好,并在室外地面以下将主筋焊好连接板,消除药皮,并将两根主筋用色漆做好标记，以便于引出和检查.应及时请质检部门进行隐检,同时做好隐检记录.交底单位接收单位交底人接收人技术交底记录工程名称节能大厦分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：3.4.2利用柱形桩基及平台钢筋做好接地体,按设计图尺寸位置,找好桩基组数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋（不少于2根）焊好,并在室外地面以下,将主筋预埋好接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查,并应及时请质检部门进行隐检，同
13、时做好隐检记录.3.5接地干线的安装应符合以下规定：3.5.1接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿.3.5.2接地干线应设有为测量接地电阻而预备的断接卡子,一般采用暗盒装入,同时加装盒并做上接地标记.3.5.3接地干线跨越门口时应暗敷设于地面内（做地面以前埋好）.3.5.4接地干线距地面应不小于200mm,距墙面应不小于10mm,支持件应采用404un的扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm,总长度为70mm.支持件间的水平直线距离一般为Im,垂直部分为1.5m,转弯部分为0.5m.3.5.5接地干线敷设应平直,水平度与垂直度允许偏差2/1000,但全长不得超过
14、10mm.3.5.6转角处接地干线弯曲半径不得小于扁钢厚度的2倍.3.5.7接地干线应刷黑色油漆,油漆应均匀无遗漏,但断接卡子及接地端子等处不得刷油漆.3.6接地干线安装：接地干线应与接地体连接的扁钢相连接,它分为室内与室外连接两种,室外接地干线与支线一般敷设在沟内.室内的接地干线多为明敷,但部分设备连接的支线需经过地面,也可以埋设在混凝土内.具体安装方法如下：3.6.1室外接地干线敷设：3.6.Ll首先进行接地干线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好.3.6.1.2敷设前按设计要求的尺寸位置先挖沟.然后将扁钢放平埋入.回填土应压实但不需打夯,接地干线末端露出地面应不超过0.5m,以便接引地线.交底单位接收单位交底人接收人技术交底记录工程名称节能大厦分部工程建筑电气工程分项工程名称防雷及接地安装施工单位中天宝业*交底内容：3.6.2室内接地干线明敷设：3.6.2.1预留孔与埋设支持件：按设计要求尺寸位置,预留出接地线孔,预留孔的大小应比敷设接地
