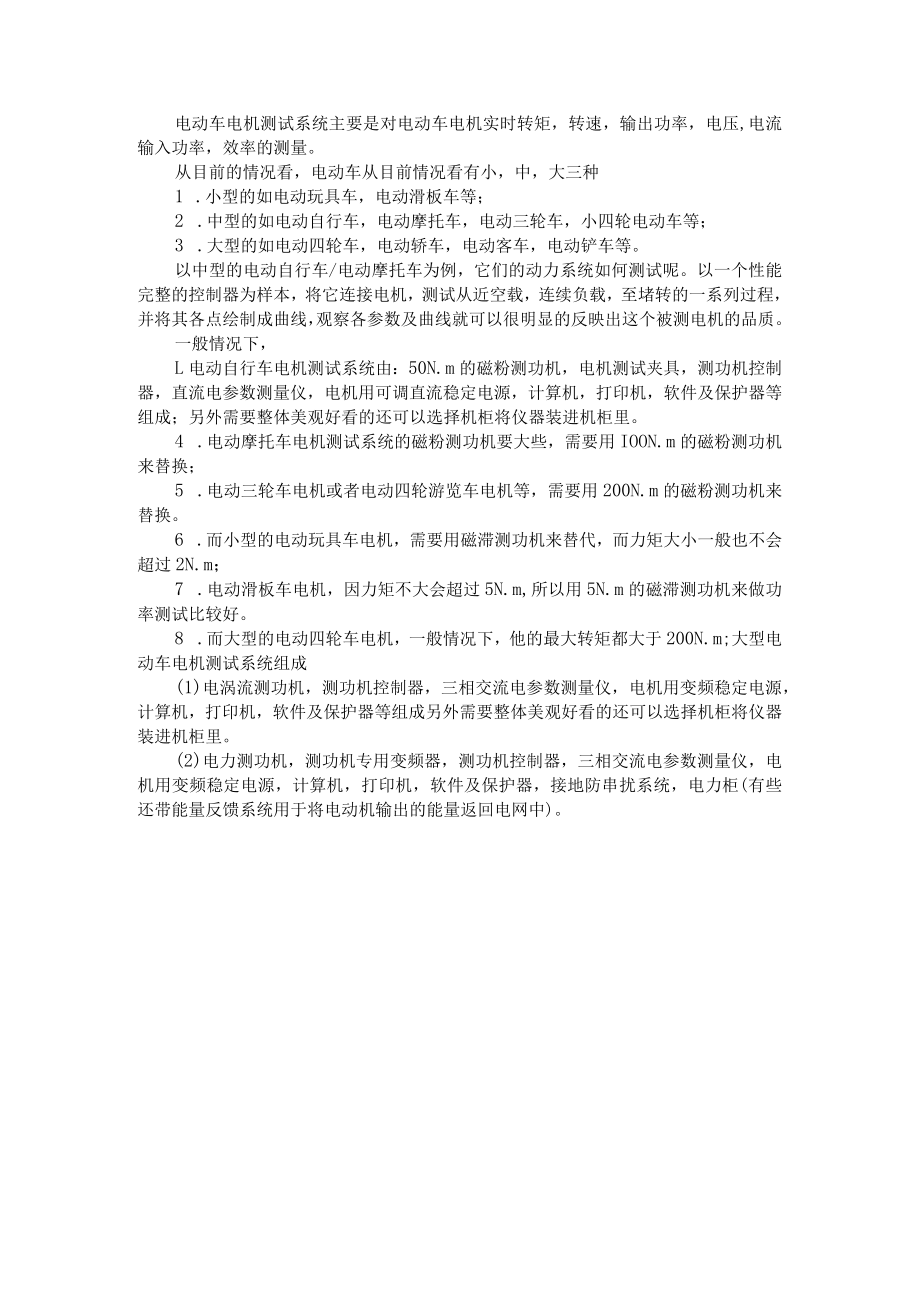

电动车电机测试系统主要是对电动车电机实时转矩转速输出功率电压电流输入功率效率的测量.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《电动车电机测试系统主要是对电动车电机实时转矩转速输出功率电压电流输入功率效率的测量.docx》由会员分享,可在线阅读,更多相关《电动车电机测试系统主要是对电动车电机实时转矩转速输出功率电压电流输入功率效率的测量.docx(1页珍藏版)》请在第壹文秘上搜索。

1、电动车电机测试系统主要是对电动车电机实时转矩,转速,输出功率,电压,电流输入功率,效率的测量。从目前的情况看,电动车从目前情况看有小,中,大三种1 .小型的如电动玩具车,电动滑板车等;2 .中型的如电动自行车,电动摩托车,电动三轮车,小四轮电动车等;3 .大型的如电动四轮车,电动轿车,电动客车,电动铲车等。以中型的电动自行车/电动摩托车为例,它们的动力系统如何测试呢。以一个性能完整的控制器为样本,将它连接电机,测试从近空载,连续负载,至堵转的一系列过程,并将其各点绘制成曲线,观察各参数及曲线就可以很明显的反映出这个被测电机的品质。一般情况下,L电动自行车电机测试系统由:50N.m的磁粉测功机,

2、电机测试夹具,测功机控制器,直流电参数测量仪,电机用可调直流稳定电源,计算机,打印机,软件及保护器等组成;另外需要整体美观好看的还可以选择机柜将仪器装进机柜里。4 .电动摩托车电机测试系统的磁粉测功机要大些,需要用IOON.m的磁粉测功机来替换;5 .电动三轮车电机或者电动四轮游览车电机等,需要用200N.m的磁粉测功机来替换。6 .而小型的电动玩具车电机,需要用磁滞测功机来替代,而力矩大小一般也不会超过2N.m;7 .电动滑板车电机,因力矩不大会超过5N.m,所以用5N.m的磁滞测功机来做功率测试比较好。8 .而大型的电动四轮车电机,一般情况下,他的最大转矩都大于200N.m;大型电动车电机测试系统组成(1)电涡流测功机,测功机控制器,三相交流电参数测量仪,电机用变频稳定电源,计算机,打印机,软件及保护器等组成另外需要整体美观好看的还可以选择机柜将仪器装进机柜里。(2)电力测功机,测功机专用变频器,测功机控制器,三相交流电参数测量仪,电机用变频稳定电源,计算机,打印机,软件及保护器,接地防串扰系统,电力柜(有些还带能量反馈系统用于将电动机输出的能量返回电网中)。
