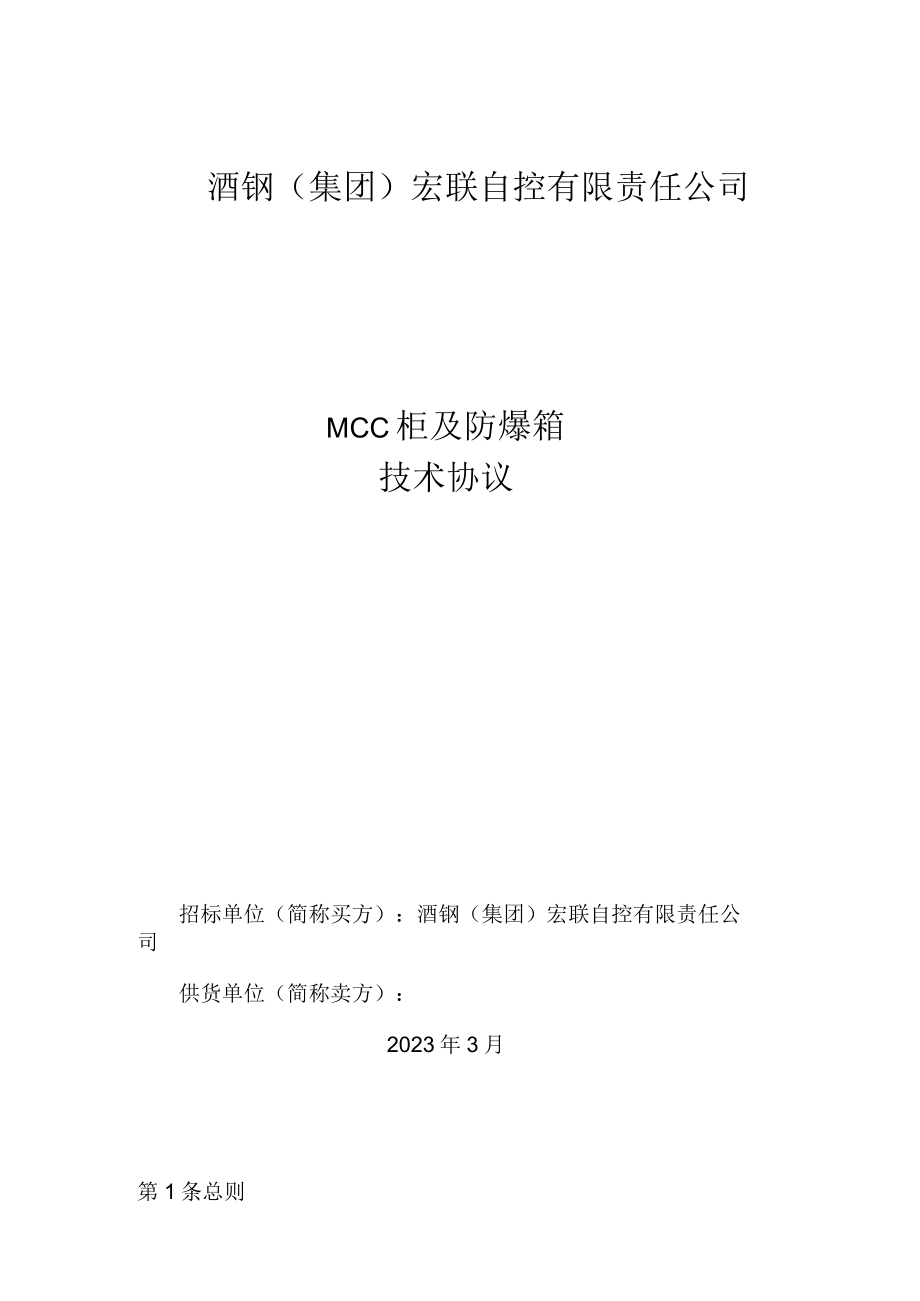

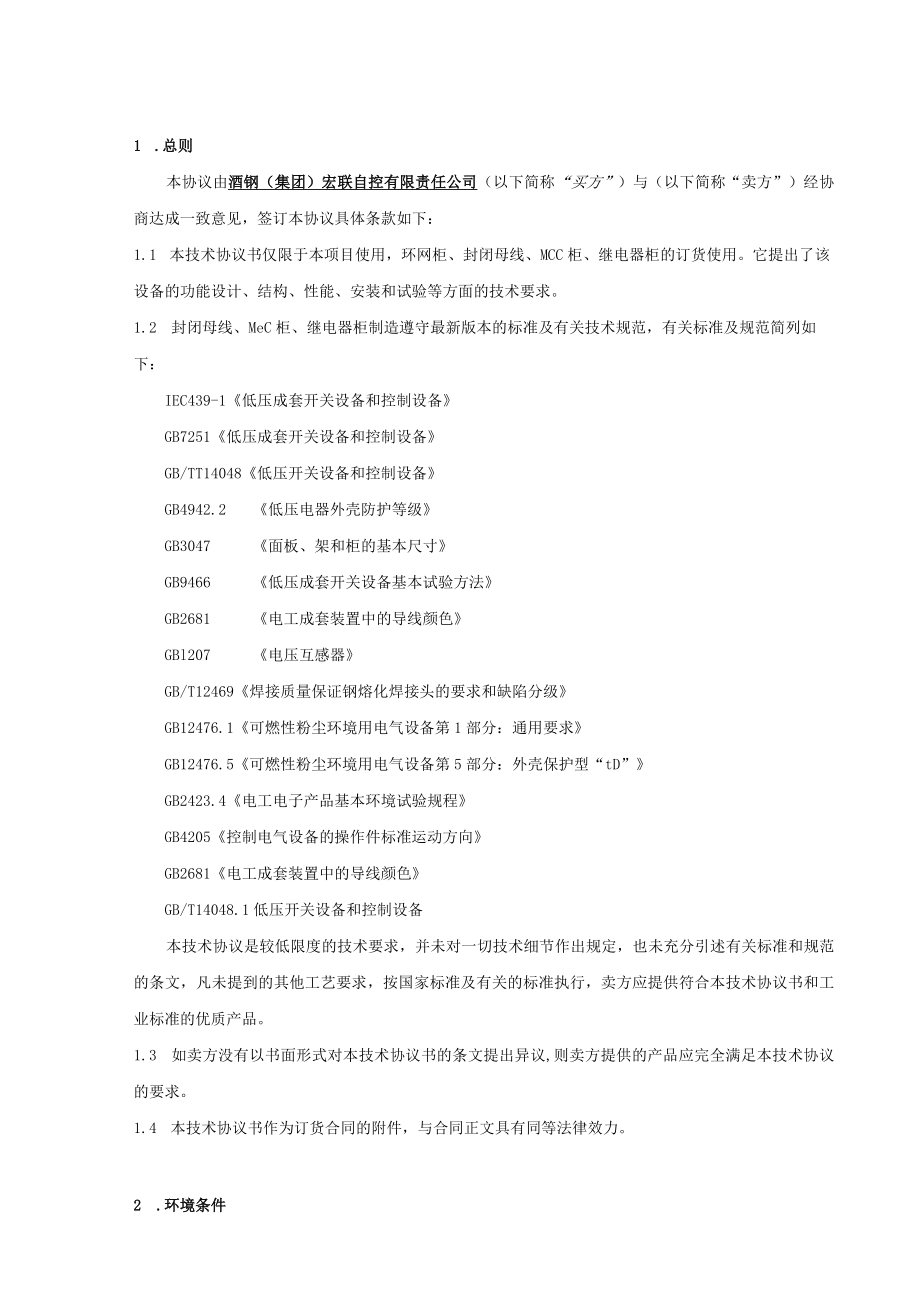

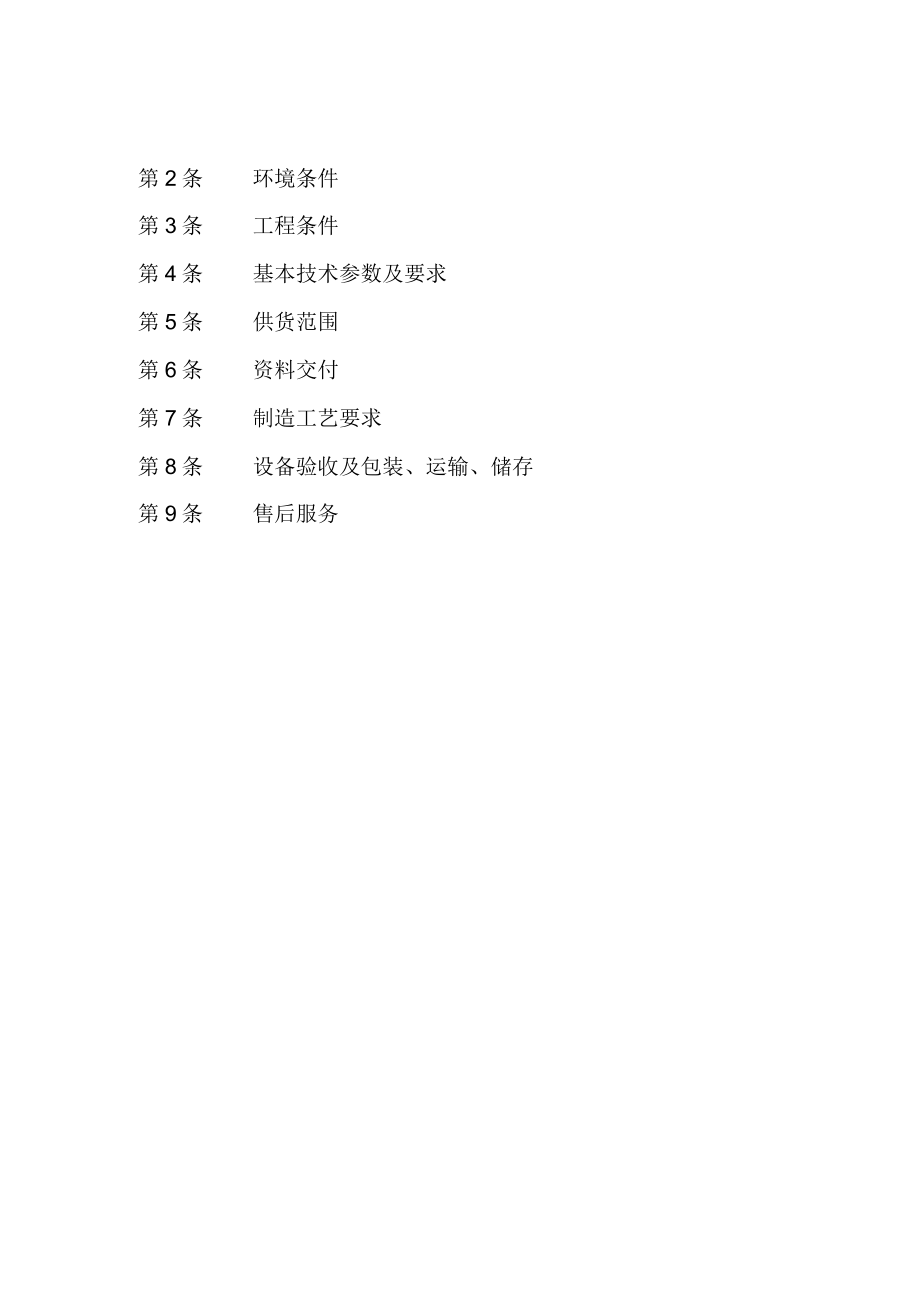

1、酒钢（集团）宏联自控有限责任公司MCC柜及防爆箱技术协议招标单位（简称买方）：酒钢（集团）宏联自控有限责任公司供货单位（简称卖方）：2023年3月第1条总则第2条环境条件第3条工程条件第4条基本技术参数及要求第5条供货范围第6条资料交付第7条制造工艺要求第8条设备验收及包装、运输、储存第9条售后服务1 .总则本协议由酒钢（集团）宏联自控有限责任公司（以下简称“买方”）与（以下简称“卖方”）经协商达成一致意见，签订本协议具体条款如下：1.1 本技术协议书仅限于本项目使用，环网柜、封闭母线、MCC柜、继电器柜的订货使用。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 封闭
2、母线、MeC柜、继电器柜制造遵守最新版本的标准及有关技术规范，有关标准及规范简列如下：IEC439-1低压成套开关设备和控制设备GB7251低压成套开关设备和控制设备GB/TT14048低压开关设备和控制设备GB4942.2低压电器外壳防护等级GB3047面板、架和柜的基本尺寸GB9466低压成套开关设备基本试验方法GB2681电工成套装置中的导线颜色GBl207电压互感器GB/T12469焊接质量保证钢熔化焊接头的要求和缺陷分级GB12476.1可燃性粉尘环境用电气设备第1部分：通用要求GB12476.5可燃性粉尘环境用电气设备第5部分：外壳保护型“tD”GB2423.4电工电子产品基本环境
3、试验规程GB4205控制电气设备的操作件标准运动方向GB2681电工成套装置中的导线颜色GB/T14048.1低压开关设备和控制设备本技术协议是较低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，凡未提到的其他工艺要求，按国家标准及有关的标准执行，卖方应提供符合本技术协议书和工业标准的优质产品。1.3 如卖方没有以书面形式对本技术协议书的条文提出异议,则卖方提供的产品应完全满足本技术协议的要求。1.4 本技术协议书作为订货合同的附件，与合同正文具有同等法律效力。2 .环境条件海拔高度：1600m地震烈度：8度日平均相对湿度：46%最高温度：38.4最低温度：-31
4、.4C3 .工程条件装设地点：户内4 .基本技术参数及要求低压柜：4.1 主要技术参数(1)额定绝缘电压：100Ov(2)额定工作电压：380V/220V(3)辅助电路额定电压：AC220V(4)使用频率：50Hz(5)额定电流：水平母线、垂直母线额定电流根据受电电流确定(6)外壳防护等级：符合GB4208-84外壳防护等级的分类中IP31的要求(7)母线设置：负荷中心及MCC柜均设置5根排(L1/L2/L3/PE/N),三相五线制(8)操作方式：就地、远程(9)水平母线额定电流：详见订货图图纸(Io)水平母线额定短时耐受电流:三相短路电流有效值按50kA考虑(峰值电流为有效电流的2倍)(H)
5、柜内一、二次设备以订货图为准(12)柜子进线出线方式：封闭母线上进线和下进线或电缆下进线和电缆下出线(13)柜体表面采用静电喷塑，无光桔纹表面附着力强、防潮、防热性能好，且美观。柜体表面喷塑前进行清洗、酸洗、磷化处理。(14)柜体形式：固定式GGD3。(15)柜体材质：选用冷轧板，冷轧板厚度2mm。(16)盘柜名牌除图纸铭牌外，还需要按照母线分段做铭牌。“停电指示牌”按照酒钢要求和样图，150个；“有电危险”警示标识，按照酒钢要求和样图，80个；电气室门口挡鼠板，按照酒钢要求和样图，6块。序号名称技术参数备注1额定工作电压400V2额定绝缘电压1000V3额定冲击耐受电压8kV4主回路Imin
6、工频耐压（V）25005辅助控制回路Imin工频耐压（V）20006主母线额定电流2000A7分支母线额定电流630200OA8额定频率50Hz9防护等级IP3110过电压等级In级11污染等级In级12开关额定开断电流50KA框架断路器、塑壳断路器以图纸设计型号的开断电流为准！13外形尺寸宽度（mm）800,1000实际按设计要求深度（mm）800高度（mm）22004.2柜体结构4.2.1一般要求开关柜外形平整美观，壳体由刚性框架组成，经柔性加工线一次成型组装而成。内部分隔板选用优质钢板，并用无裂缝的钢板全部包成独立固定结构。开关柜具有很好的刚度和强度，可完全满足运输、安装、运行、检修等的
7、机械强度要求。全部单元能承受设计规定的额定短路电流产生的热应力和电动力而不损坏。设备的布置方便操作，在任何情况下不妨碍良好的运行性能，柜内空间满足检修要求。开关柜端部结构、母线排和电线电缆敷线槽的布置，便于扩展。百叶窗或其他通风孔的布置和安装，能防止由上面滴水或地板上溅起的水进入开关柜内。装于柜体上的继电器，能防止断路器或其他电器设备正常操作振动而误动作。MCC柜采用框架装配结构型式。所有C型材的全部结构件都要镀锌处理，并使用4.8的六角螺栓组装。安装相应的门、板、支架、母排以及元件以构成一台完整的装置。MCC柜应里外喷漆。镀锌之后门和板应进行静电喷漆以防腐蚀。4.2.2主母线和分支母线主母线
8、和分支母线由螺栓连接的高导电率的铜排制成，符合规定的载流量，并包括下列特性:a.主母线、分支母线及接头，都有绝缘防护。b.所有螺栓连接的主母线及分支母线均全部镀锡。螺栓连接的方法，在不限制使用寿命的期间内，从标准的额定环境温度到额定满载温度范围内，螺孔周围的初始接触压力大体保持不变，每个连接头不小于两个螺栓。c.主母线支持件和母线绝缘物，为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命内，其机械强度和电气性能基本保持不变。d.所有导体的支持件，能耐受相当于它所接的断路器的最大额定开断电流所引起的应力。e.为易接触到的母排设置遮板。4.2.3接地母线铜接地母线截面根据有关国标
9、选择。4.2.4接线a.端子排额定电压不低于500V,额定电流不小于10A,具有隔板，标号线套和端子螺丝。每个端子排都标以编号。b.导线两端均要标以编号，导线任何的连接部分不能焊接。电压回路导线截面不小于1.5mm2的软铜导线，电流互感器回路导线截面不小于2.5mm2的软铜导线。4.2.5其他要求(1)出厂的每台开关柜上应有一块永久性附贴的防锈铭牌，它的字迹清晰可读，低压开关柜内安装的低压电器组件，如：断路器、负荷开关、接触器、隔离开关及其操动机构、互感器等，均应具有耐久而清晰的铭牌。在正常运行中，各组件的铭牌应便于识别；若装有可移开部件，在移开位置能看清亦可。(2)MeC柜中配置浪涌保护器。
10、(3)柜内主要元件如断路器、接触器、马达保护器、热继电器、继电器、端子板等必须标明高层号。(4)柜门开启角度不小于145度。(5)柜内主回路接插件带防护罩。(6)柜内控制线配线均采用多股软线，配线槽采用阻燃型，二次线端头采用接线鼻子,特殊元器件(如：绝缘监控仪，ZCT等)的接线应按特殊元器件的样本说明接线。线号标志的设置除主回路外，柜子内部连接线的两端应有线号的标志牌和标志带，以便于识别线号，采用同一颜色标准线标。(7)柜子的电缆进(出)线，根据电缆根数，应留有适当的空间并配有固定电缆的架具，便于安装接线和维护。(8)柜门上需注明柜内回路名称及高层代号。(9)柜体色标号RAL7035。(10)
11、柜内带LED照明。(11)变频及软起柜内带散热风扇。(12)封闭母线采用密集型或空气型。4. 2.6进、出线方式进线回路为电缆下进线：出线方式采用电缆下出线。电缆室应考虑相应截面的大电缆的弯曲半径；柜内电缆室设安装支架便于电缆的固定，开关柜底部带密封板，电缆进线孔有防火密封措施。4.2.7配线要求柜内用于电流互感器回路的导线不小于2mm2,其他控制导线不小于1.5mm2;以上导线为多股铜绞线。控制导线连接用经镀锡处理的接线鼻子，盘内布线必须合理，捆扎牢固，严格按照设计图纸加工制作。执行项目建设单位统一技术规定；第1相：黄色第2相：绿色第3相：红色零相：淡兰PE保护：黄/绿正极：棕(红)负极：兰
12、色其他回路：黑色进出线方式：见附图。进出柜的电缆均通过接线端子或连接铜排,接线端子或连接铜排的选择要根据采购方在详细设计阶段提供的外部电缆资料确定，接线端子或连接铜排的设置应充分考虑施工的方便，距柜底应有足够的空间。柜子底部应设有N铜母排及PE铜母排并设有封闭底部的耐火绝缘板(耐火等级符合消防部门要求）。柜体以及活动门均应设置接地螺栓，并采用适当配线方式保证导线不会妨碍门的正常开闭。柜底部开孔：安装对拼式阻燃隔板,盲板进线,配套提供固定电缆夹具。底部开孔尺寸按采购方提供的单线图中的电缆规格和数量,并在开孔前与采购方做最后确认。电缆室中应考虑外部控制电缆敷设所需的线槽及动力电缆固定所需的支撑件。
13、柜内元件应标注清晰，所有接线端子标记应与采购方提供的图纸相符合，且必须使用计算机打印；所有元件均按原理图粘贴相应设备标号。3.2.6结构、外观及其他要求低压柜内端子应留有不少于10%的备用端子。柜体做成易于调运及易于铲入底部运输的形式。运输单元最大长度不超过3米，台数不超过4台。柜面标牌采用金属激光刻字标牌,螺丝连接或钾钉连接。低压柜的防护等级：IP3L所有备用的二次触头应在二次原理图上标出。4.2.8主要元器件选择断路器、接触器、热保护元件及其它元器件按下表参考选用（按钮、信号灯为施耐德同档次产品；转换开关对应替换为天水213同档次产品）。一序号设备名称设备品牌设备类别电气、自动化1普通低压
14、电器施耐德、ABB、西门子、上海人民、常熟B2电浪涌保护器艾默生、强士力、蚌埠中大光电科技有限公司、安徽金力B3EPS川仪、顶尖电气集团公司（北京）、艾默生、梅兰日兰B4低压软启动器浙江西普、大禹电气、西安启功电气、雷诺尔B5低压变频器苏州汇川、ABB、施耐德、AB.深圳市英威腾电气B6框架断路器ABB、施耐德、西门子A7浪涌保护器艾默生、施耐德、美国强士力、安徽金力B8空气开关、断路器、接触器、热继电器天水213电气、施耐德、ABB、西门子、上海良信、常熟B9转换开关天水213电气、上海良信、江苏常熟开关厂B10中间继电器菲尼克斯、施耐德、魏德米勒B11时间继电器施耐德、ABB、西门子B12信号指示灯施耐德、ABB、西门子B13电流表、电压表广东雅达电子、江苏斯菲尔、深圳市亚特尔科技有限公司、杭州睿伯电气有限公司B14电流互感器大连一互、大连二互、西门子APT、镇江丹高B15按钮开关施耐德、ABB,欧姆龙B16端子ABB、菲尼克斯端子、万可电气B1724V直流电源菲尼克斯、西门子、施耐德A18UPS荣凯川仪、美国顶尖电气集团公司（北京）、梅兰日兰A19电机保护器上海安科瑞、常熟、广东雅达
