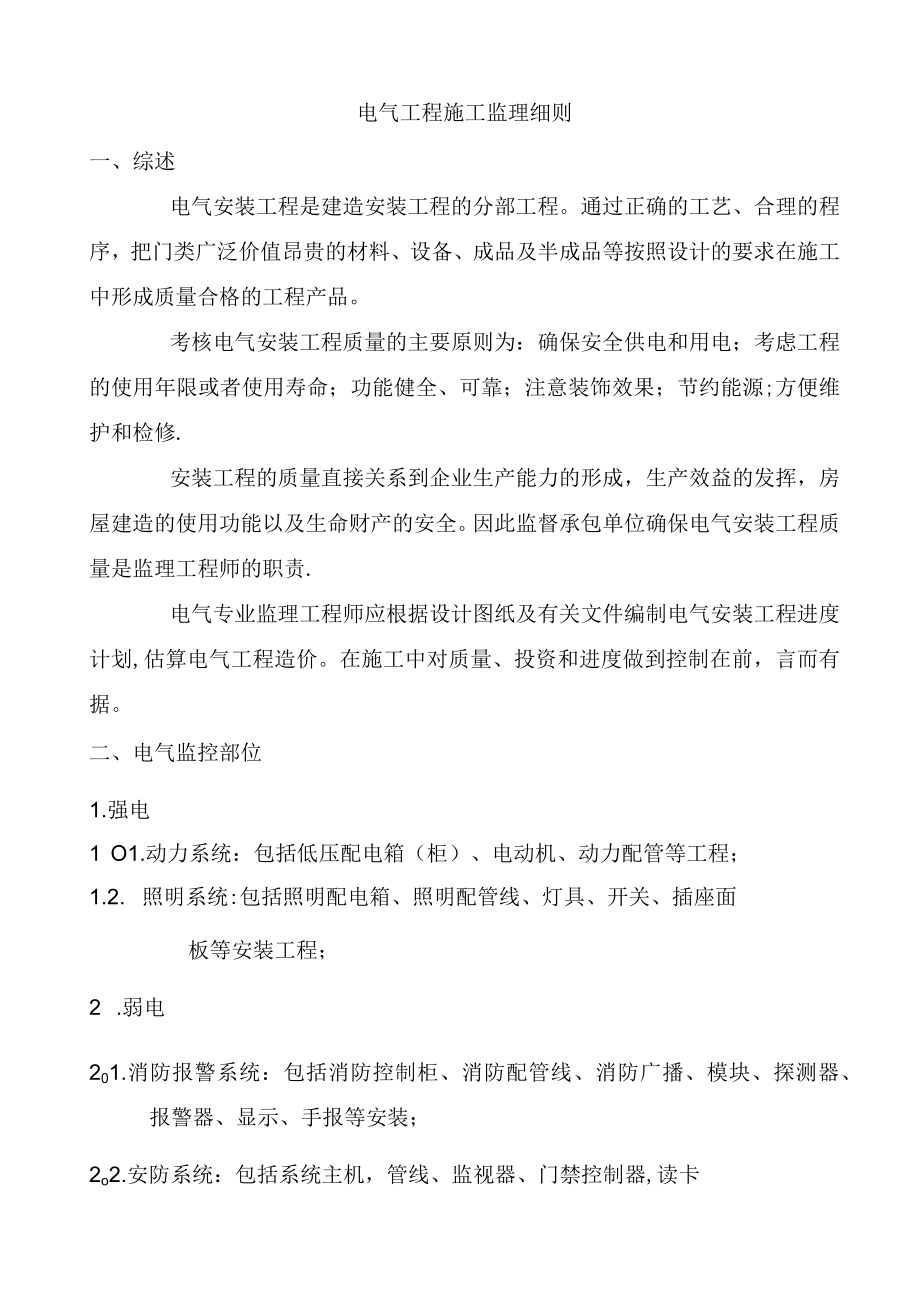

1、电气工程施工监理细则一、综述电气安装工程是建造安装工程的分部工程。通过正确的工艺、合理的程序，把门类广泛价值昂贵的材料、设备、成品及半成品等按照设计的要求在施工中形成质量合格的工程产品。考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或者使用寿命；功能健全、可靠；注意装饰效果；节约能源;方便维护和检修.安装工程的质量直接关系到企业生产能力的形成，生产效益的发挥，房屋建造的使用功能以及生命财产的安全。因此监督承包单位确保电气安装工程质量是监理工程师的职责.电气专业监理工程师应根据设计图纸及有关文件编制电气安装工程进度计划,估算电气工程造价。在施工中对质量、投资和进度做到控

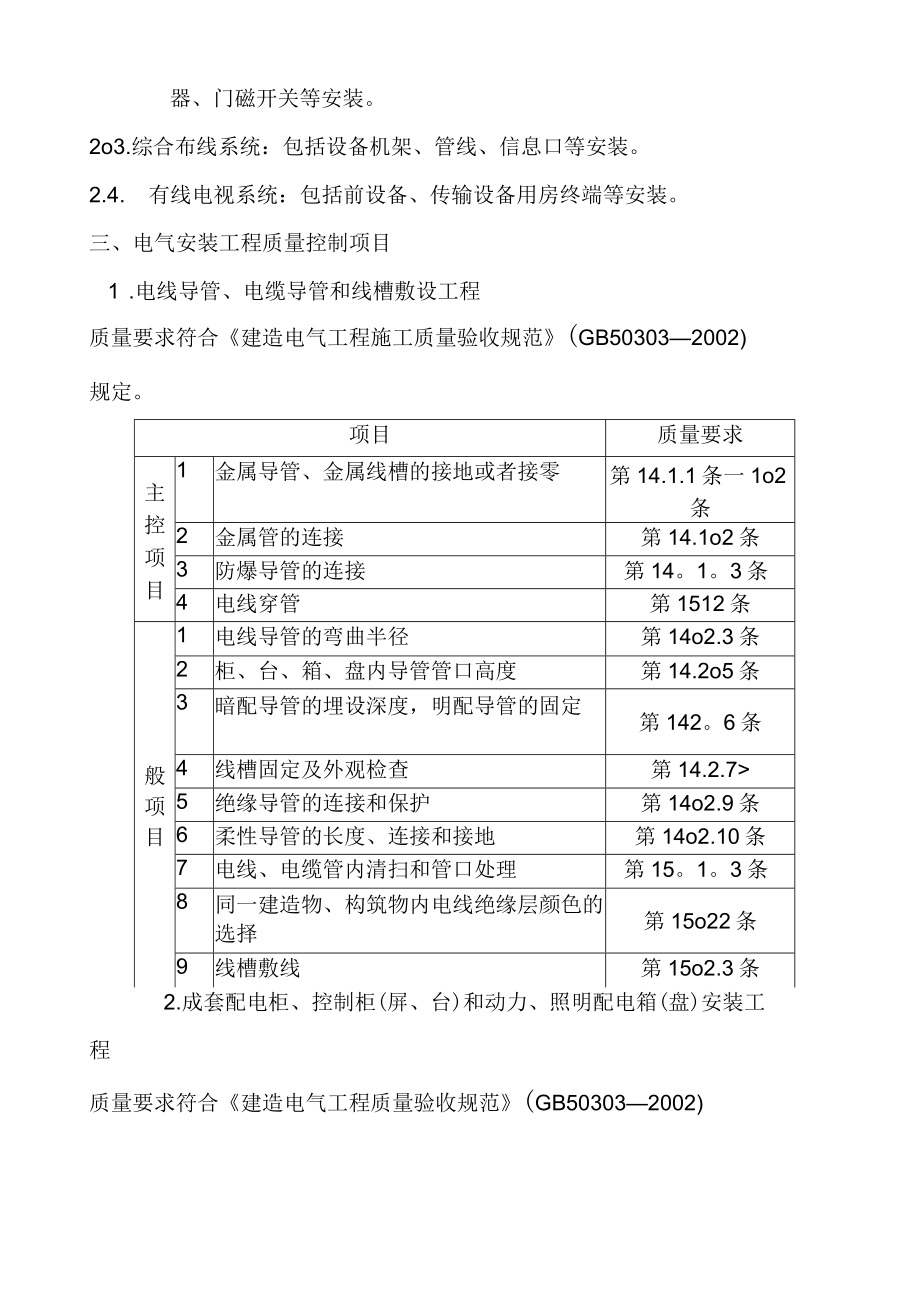

2、制在前，言而有据。二、电气监控部位1.强电1 O1.动力系统：包括低压配电箱（柜）、电动机、动力配管等工程；1.2. 照明系统:包括照明配电箱、照明配管线、灯具、开关、插座面板等安装工程；2 .弱电201.消防报警系统：包括消防控制柜、消防配管线、消防广播、模块、探测器、报警器、显示、手报等安装；2o2.安防系统：包括系统主机，管线、监视器、门禁控制器,读卡器、门磁开关等安装。2o3.综合布线系统：包括设备机架、管线、信息口等安装。2.4. 有线电视系统：包括前设备、传输设备用房终端等安装。三、电气安装工程质量控制项目1 .电线导管、电缆导管和线槽敷设工程质量要求符合建造电气工程施工质量验收规
3、范(GB503032002)规定。项目质量要求主控项目1金属导管、金属线槽的接地或者接零第14.1.1条一1o2条2金属管的连接第14.1o2条3防爆导管的连接第14。1。3条4电线穿管第1512条般项目1电线导管的弯曲半径第14o2.3条2柜、台、箱、盘内导管管口高度第14.2o5条3暗配导管的埋设深度，明配导管的固定第142。6条4线槽固定及外观检查第14.2.75绝缘导管的连接和保护第14o2.9条6柔性导管的长度、连接和接地第14o2.10条7电线、电缆管内清扫和管口处理第15。1。3条8同一建造物、构筑物内电线绝缘层颜色的选择第15o22条9线槽敷线第15o2.3条2.成套配电柜、控

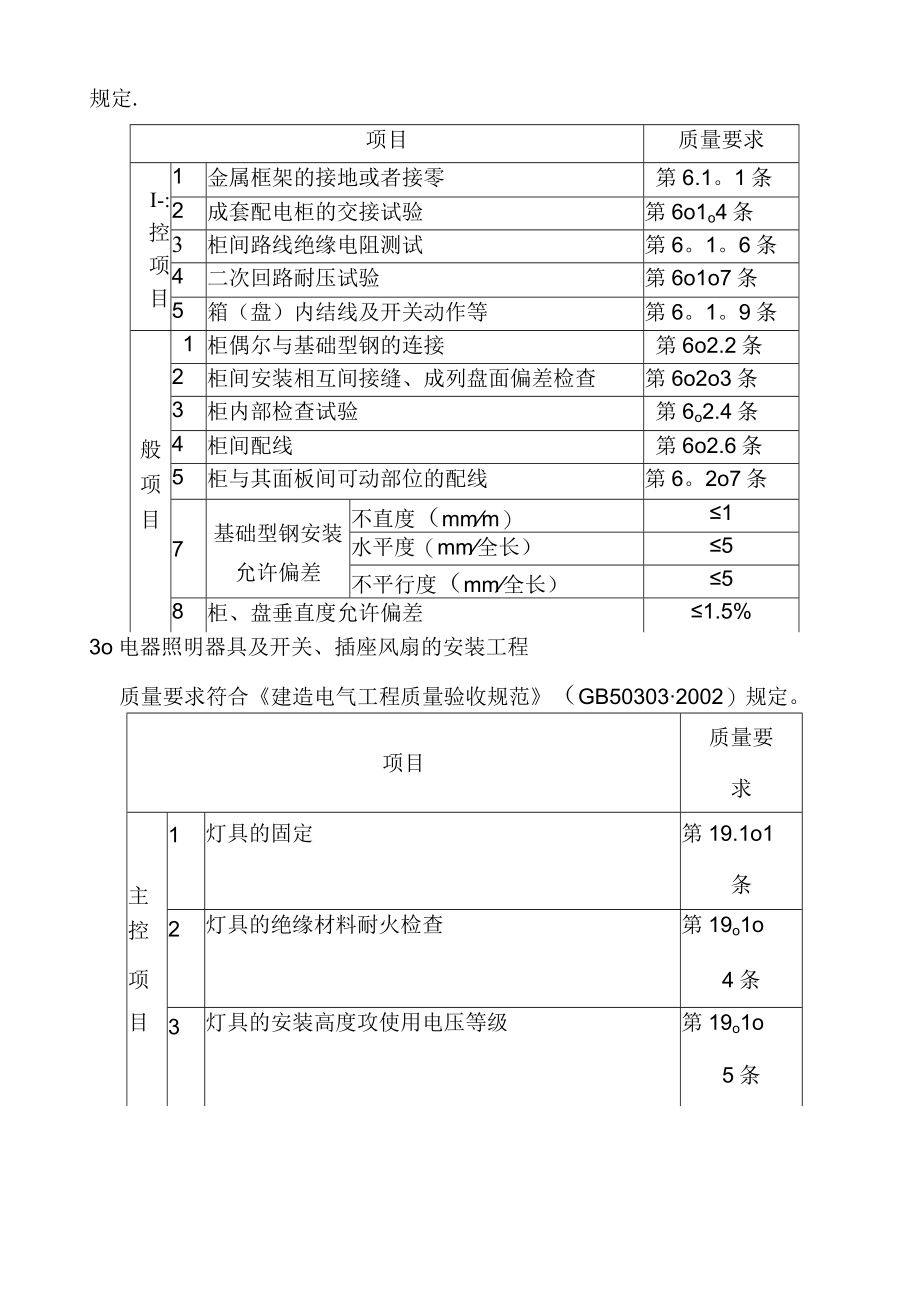

4、制柜(屏、台)和动力、照明配电箱(盘)安装工程质量要求符合建造电气工程质量验收规范(GB503032002)规定.项目质量要求I-:控项目1金属框架的接地或者接零第6.1。1条2成套配电柜的交接试验第6o1o4条3柜间路线绝缘电阻测试第6。1。6条4二次回路耐压试验第6o1o7条5箱（盘）内结线及开关动作等第6。1。9条般项目1柜偶尔与基础型钢的连接第6o2.2条2柜间安装相互间接缝、成列盘面偏差检查第6o2o3条3柜内部检查试验第6o2.4条4柜间配线第6o2.6条5柜与其面板间可动部位的配线第6。2o7条7基础型钢安装允许偏差不直度（mmm）1水平度（mm全长）5不平行度（mm全长）58柜
5、、盘垂直度允许偏差1.5%3o电器照明器具及开关、插座风扇的安装工程质量要求符合建造电气工程质量验收规范（GB503032002）规定。项目质量要求主1灯具的固定第19.1o1条控2灯具的绝缘材料耐火检查第19o1o项4条目3灯具的安装高度攻使用电压等级第19o1o5条4距地高度小于2o4米的灯具接近裸露导体的接地或者接零第19o1.6条5插座的接线第22.1.2条6特殊情况下的插座安装第22o1o3条7照明开关的选用、开关的位置第22o1o4条般项H1引向每一个灯具的导线线芯最小截面积第19.2o1条2为具的外形、灯头及其接线检查第19o22条3变电所内灯具的安装位置第19o2o3条4装有白
6、炽灯泡的吸顶具隔热检查第19。2.4条5插座安装和外观检查第2202.1条6照明开关的安装位置、控制顺序和外观检查第22o2o2条4.综合布线工程本表合用于建造与建造综合布线系统以及新建、扩建和改建工程，质量要求符合规范.阶段施工项目质量要求设备安装1、设备机架规格、格式、外观；安装垂直、水平度；油漆不得脱落、标志完整齐全；各种螺丝必须紧回；防震加固措施；接地措施；2、信息插座规格、位置、质量；各种螺丝必须拧紧；标志齐全；安装符合工艺要求；屏蔽层J靠连接；电、7布放（楼内）1、电缆桥架及槽道安装安装位置正确；安装符合工艺要求；接地；2、缆线布放缆线规格、路由、位置；符合布放缆线工艺要求；缆线终
7、端信息插座符合工艺要求（包括配线模块、光纤插座、跳线）；系统调试1、工程电气性能测试连接图、长度、水减、近端串扰；设计中特出规定的内容；2、光纤特性测试类型（单模或者多模）；水减、反射；3、系统接地符合设计要求工程验收1、竣工技术文件清点、交接技术文件2、JL程验收评价考核_程质量、确定验收结果5.有线电视系统安装工程本表合用于射频同轴电缆、射频同轴电缆与光缆组合、射频同轴电缆与微波组合有线电视系统的新建、扩建、改建工程,质量要求符合规范要求。项目质量要求前端设备1、 设备及部件安装地点正确；2、 连接正确、美观、齐整；3、 进、出电缆符合设计要求,外壳接地传输设备1、 符合安装设计要求；2、
8、 各连接点正确、坚固、防水；3、 空余端正确处理,外壳接地。用户设备1、 布线整齐、美观、坚固2、 输出口用户盒安装位置正确、安装平整；3、 用户接地盒、避雷器安装符合要求；电缆及插接件1、 电缆走向、布线和敷设合理、美观；2、 电缆弯曲、盘接符合要求；3、 电缆离地高度及与其他管线间距符合要求；4、 架设、敷设的安装附件符合要求；5、 插接部件坚固、防水防腐蚀.必试的项目1、 图象和调频载波电平2、 载噪比；3、 载波互调比；4、 载波组合三次差拍比；5、 交扰调制比；6、 载波交流声比；7、 频道内频响；8、 色/亮度时延差；9、 微分增益；10、微分相位供电器、电源线符合设计及施工要求6
9、.火灾报警系统设备安装工程项目质量要求布线1、行国家标准电气装置工程施工及验收规范的规定；2、不同系统、不同电压等级、不同电流类别的路线，不应穿在同一管内或者线槽的同一槽孔内；3、在管内或者线槽内不应有接头或者扭结；4、每回路绝缘电阻不应小于20M（使用500V的兆欧表测量）火灾探测器的安装1、 探测器至墙壁、梁边的水平距离不应小于0.5m；2、 探测器周边0。5m内，不应有遮挡物；3、 探测器至空调送风口边的水平距离,不应小于0。5m；至多孔送风顶棚孔口的水平距离不应小于0.5m;4、 感温探测器安装间距不应超过10m,感烟探测器安装间距不应小于15m；5、 探测器应水安全装，不须斜安装时，
10、倾斜角不应大于45o6、 荻测器的底座应坚固可靠，其导线连接必须可靠接或者焊接，当采用焊接时，不应使用带腐蚀性的助焊剂。7、 探测器的线应为红线，“一”线应为蓝线。手动火灾报警器按钮的安装1、 应安装坚固、不得倾斜；2、 按钮的外接导线应有小于IoCm的余量，端部应有明显标志.火灾报警控制器的安装1、 安装坚固、不得倾斜在轻质墙上应米取加固措施；2、 引入导线应整齐,避免交叉，端部应有明显标记，每一个接线端子接线不得超过两根，导线应留有20Cm余量，进线管处应封堵。3、 控制器主电源进线应直接与消防电源连接，严禁使用电源插头。4、 接地最坚固，并应看明显标记。消防控制设备安装1、 安装前进行功
11、能检查，不合格者不能安装；2、 消防控制设备的外接导线应采用金属软管时，其长度不应超过2M,其固定间距不得大于0.5m,并可靠接地；3、 外接导线端部应有明显标记。4、 控制设备内不同电压等级，不同电流类别的端子应分开，并应有明显标记。消防接地的安装K1毋rrt-li-r-i.1、 工作接地应采用铜芯绝缘导线或者电缆，不得使用镀锌扁铁或者金属软管.2、 工作接地和保护接地必须分开；尔凯阿欣功1、火火于Ii詈目检功H匕；能的检查2、 消音、复位功能；3、 故障报警功能；4、 火灾优先功能；5、 报警记忆功能；6、 电源自劝转换功能和备用电源自动充电功能；7、 备用电源的欠压和过压报警功能；8、
12、火灾报警系统应在连续运行120h无故障后填写调试报告。7.避雷针(网)及接地装置安装工程质量要求符合建造电气工程施工质量验收规范(GB50303-2002)规定。工程项目质量要求主控项目1接地装置测试点的设置第24o1.1条2接地电阻值测试第24。1。2条3接地模块设置应垂直或者水平就位第24。1.5条4引下线的敷设、明敷引下线焊接处的防腐第25.1.1条5利用金属构件、金属管道作接地线时与接地干线的连接第25。1。3条般项目1接地装置埋设深度、间距搭接长度和防腐措施第24.2.1条2接地装置的材质和最小允许规格、尺寸第24o22条3接地模块与干线的连接和干线材质第24.2.3条4钢制接地的连
13、接和材料规格、尺寸第25.2.1条5明敷接地引下线支持件的设置第25o22条6接地线穿越墙壁、楼板和地坪处的保护第25o23条7幕墙金属框架和建造物金属门窗与接地干线的连接第25。2。7条四、电气安装工程监理预控措施决定电气安装工程质量的三大因素为：设计、施工及材料和设备创造。1 .设计文件复核及优化电气专业监理工程师首先应该熟悉电气安装设计图纸及说明书，参加图纸会审并做好记录。全面了解设计要求和使用要求。(1)设计文件的组成内容是符合标准、规范；(2)设计说明、工程数量、设备和主要材料是否与施工图相符，施工图相互间是否符合一致，设计文件是否有错误和遗漏；(3)室内外设备的布置和路线路线，是否符合规范规定和现场实际；(4)采用新产品是否指明产品来源，加工非定型产品是否有足够份数的工厂生产用图纸和其他必要的资料；文件中是否附有充分而完整的协议，如电源协议、外委配合工程协议，城建部门批准的路线路径的有关文件等。(6)结合供电方案，熟悉、了解、掌握供配电系统构成切换系统，重要负荷逻辑关系，了解相关专业系统功能及负载情况,重要数据应复核.2 .电气安装施工企业的资格审查(1)从事建造电气工程施工企业,必须持有北京供电局颁发的供用电工程施工许可证，其资格和能力,应与承包工程的规模和技术要求相适应。(2)电气安装工程由总包承包单位分包的项目，总包单位应对工程质量全面负
