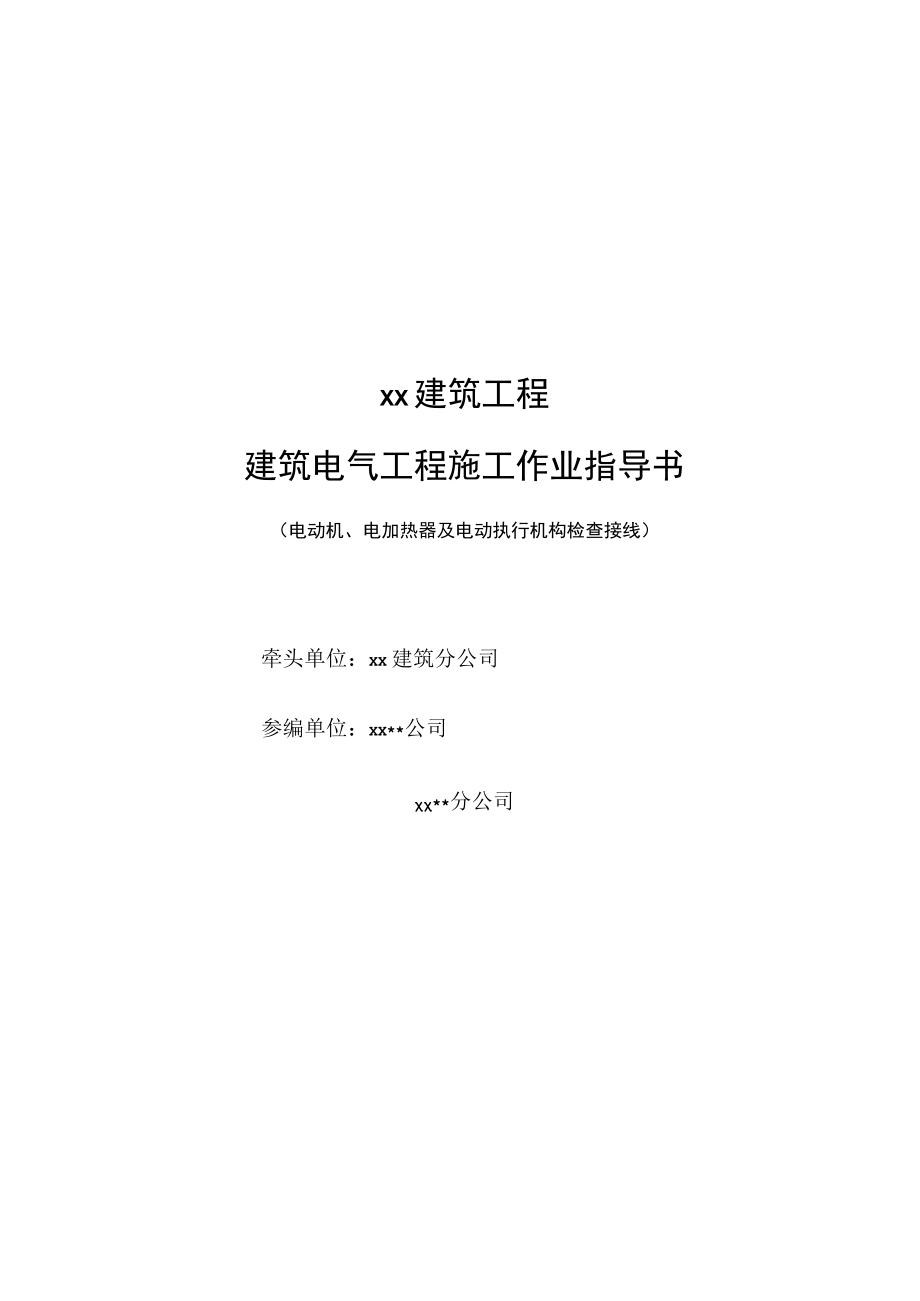

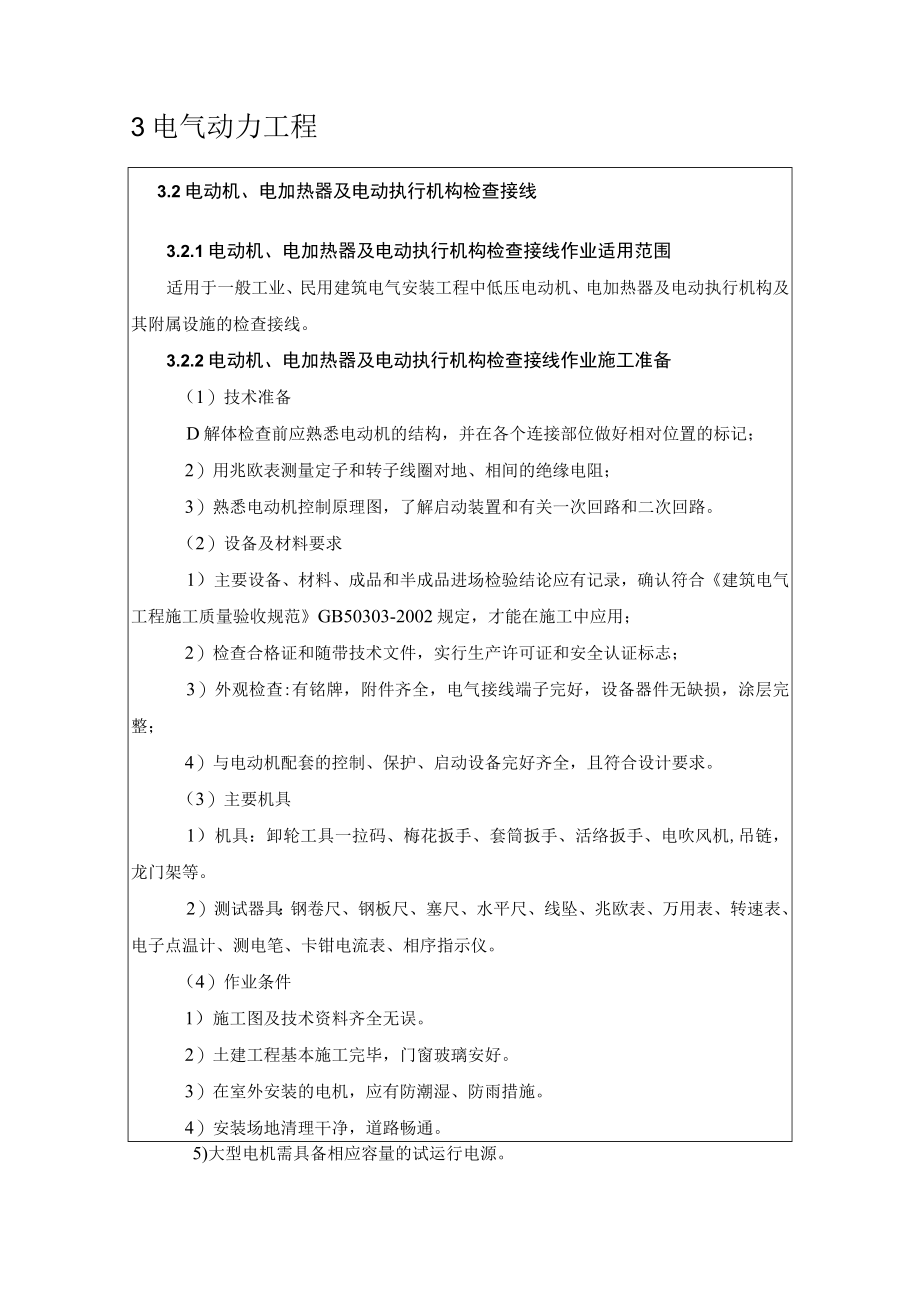

1、XX建筑工程建筑电气工程施工作业指导书（电动机、电加热器及电动执行机构检查接线）牵头单位：XX建筑分公司参编单位：XX*公司*分公司目录3IIA-1L：*13.2电动机、电加热器及电动执行机构检查接线13. 21JIJll*14. 22_L132.3*25. 2.4作业程序与工艺流程26. 2.5工艺要求和施工方法27. 2.6质量控制及检验58. 2.7安全、职业健康和绿色施工要求63电气动力工程3.2电动机、电加热器及电动执行机构检查接线3.2.1电动机、电加热器及电动执行机构检查接线作业适用范围适用于一般工业、民用建筑电气安装工程中低压电动机、电加热器及电动执行机构及其附属设施的检查接线
2、。3.2.2电动机、电加热器及电动执行机构检查接线作业施工准备（1）技术准备D解体检查前应熟悉电动机的结构，并在各个连接部位做好相对位置的标记；2）用兆欧表测量定子和转子线圈对地、相间的绝缘电阻；3）熟悉电动机控制原理图，了解启动装置和有关一次回路和二次回路。（2）设备及材料要求1）主要设备、材料、成品和半成品进场检验结论应有记录，确认符合建筑电气工程施工质量验收规范GB50303-2002规定，才能在施工中应用；2）检查合格证和随带技术文件，实行生产许可证和安全认证标志；3）外观检查:有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整；4）与电动机配套的控制、保护、启动设备完好齐全
3、，且符合设计要求。（3）主要机具1）机具：卸轮工具一拉码、梅花扳手、套筒扳手、活络扳手、电吹风机,吊链，龙门架等。2）测试器具：钢卷尺、钢板尺、塞尺、水平尺、线坠、兆欧表、万用表、转速表、电子点温计、测电笔、卡钳电流表、相序指示仪。（4）作业条件1）施工图及技术资料齐全无误。2）土建工程基本施工完毕，门窗玻璃安好。3）在室外安装的电机，应有防潮湿、防雨措施。4）安装场地清理干净，道路畅通。5)大型电机需具备相应容量的试运行电源。3.2.3电动机、电加热器及电动执行机构检查接线作业技术要求(D技术关键要求拆卸电动机前，必须先测量连接部件之间的间隙和用兆欧表测量线圈相间、相对地间绝缘电阻等有关技术
4、数据，并做好记录。根据出场技术文件和使用说明书进行检查和接线。(2)质量关键要求应注意的质量问题及防治措施，见表3.2.2应注意的质量问题及防治措施表3.2.2序号应注意的质量问题防治措施1电机接线盒内裸露导线，线间对地距离不够线间排列整齐，如因特殊情况对地距离不够时应加强绝缘保护2小容量电机接电源线时不摇测绝缘电阻做好技术交底，提高摇测绝缘的必要性认识，加强安装人员的责任心3接线不准确严格按电源电压和电机标注接线方式接线4电机外壳接地(零)线不牢，接线位置不正确接地线应接在接地专用的接线柱(端子)上，接地线截面必须符合规范要求，并压牢5电机启动跳闸调试前要检查热继电器的电流是否与电机相符，电
5、源开关选择是否合理6电动机温升过高接线错误、线圈间短路、绕组接地、断线、电源缺相、电压过高或过低、风道阻塞、轴承润滑不良、定子与转子间隙不正确、负载过大。以上原因需认真检查3.2.4电动机、电加热器及电动执行机构检查接线作业程序与工艺流程(1)工艺流程I设备开箱点件H安装前的检查H抽芯检查卜成T试运行前的检置-陆运I行及验W3.2.5电动机、电加热器及电动执行机构检查接线作业工艺要求和施工方法（1）设备开箱点件1）设备开箱点件应由安装单位、供货单位、会同建设单位代表共同进行,并做好记录。2）按照设备清单、技术文件、对设备及其附件、备件的规格、型号、数量进行详细核对。3）电动机、电加热器、电动执
6、行机构本体、控制和启动设备外观检查应无损伤及变形，油漆完好。4）电动机、电加热器、电动执行机构本体、控制和启动设备应符合设计要求，并应有合格证件，设备应有铭牌。（2）安装前的检查1）电动机、电加热器、电动执行机构本体、控制和启动设备应完好，不应有损伤及变形现象。盘动转子应轻快，不应有卡阻及异常声响。2）定子和转子分箱装运的电机，其铁芯转子和轴颈应完整无锈蚀现象。3）电机的附件、备件应齐全无损伤。4）电动机的性能应符合电动机周围工作环境的要求。（3）电动机抽芯检查D电动机有下列情况之一时，应做抽芯检查：出厂日期超过制造厂保证期限，无保证期限的已超过出场时间一年以上；外观检查、电气试验、手动盘车和
7、试运转，有异常情况者。2）抽芯检查应符合下列要求：线圈绝缘层良好，无伤痕绕组连接正确，端部绑线不松动，槽楔固定、无断裂，引线焊接饱满，电机的铁芯、轴颈、集电环和换向器内部清洁，无伤痕和锈蚀现象，通风孔道无堵塞；轴承无锈斑，注油（脂）的型号、规格和数量正确，转子平衡块紧固，平衡螺丝应锁紧，风扇方向正确，风扇叶片无裂纹；磁极及铁掘固定良好，励磁绕阻紧贴磁板，不应松动；鼠笼式电机转子铜导电条和端环应无裂纹，焊接良好。浇铸的转子表面应光滑平整，导电条和端环不应有气孔、缩孔、夹渣、裂纹、细条、断条和浇铸不满等现象。直流电机的磁极中心线与几何中心线应一致；连接用紧固件的防松零件齐全完整；其他指标符合产品技
8、术文件的特有要求。（4）电机干燥1）电机由于运输、保管或安装后受潮，绝缘电阻或吸收比达不到规范要求，应进行干燥处理；2）电机干燥工作，应由有经验的电工进行，在干燥前应根据电机受潮情况制定烘干方法及有关技术措施；3）烘干温度要缓慢上升，一般每小时升温58C,铁芯和线圈的最高温度应控制在7080；4）当电机绝缘电阻值达到规范要求时，在同一温度下经5h稳定不变时，方可认为干燥完毕；5）烘干工作可根据现场情况、电机受潮程度选择以下方法进行：采用循环热风干燥室进行烘干；灯泡干燥法：灯泡可采用红外线灯泡或一般灯泡使灯光直接照射在绕组上，温度高低的调节可用改变灯泡瓦数来实现；电流干燥法：采用低压电压，用变阻
9、器调节电流，其电流大小宜控制在电机额定电流的60%以内，并应设置测温计，随时监视干燥温度。（5）试运行前的检查1）土建工程全部结束，现场清扫整理完毕。2）电机本体安装检查结束。3）冷却、调速、润滑等附属系统安装完毕，验收合格，分部试运行情况良好。4）电动机保护、控制、测量、信号、励磁等回路的调试完毕动作正常。5）多速电动机的结线、极性应正确。联锁切换装置应动作可靠，操作程序应符合产品技术条件规定6）有固定转向要求的电机，试车通电前必须检查电机与电源的相序，并应一致。7）测量绝缘电阻：低压电动机使用IOoOV兆欧表测量，绝缘电阻值应不大于0.5M;8）IOOKW以上的电动机应测量各相直流电阻值，
10、相互差不应大于最小值的2%,无中性点引出的电动机，测量线间直流电阻值，相互差不应大于最小值的1%；9）电刷与转向器或滑环的接触应良好，盘动电机转子应转动灵活，无碰卡现象；10）电动机引出线应相位正确，固定牢固，连接紧密；电机外壳油漆完整，保护接地良好。3.2.6电动机、电加热器及电动执行机构检查接线作业质量控制与检验（1）主控项目1）电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。2）电动机、电加热器及电动执行机构的绝缘电阻值应不大于0.5M。3）IOOKW以上的电动机应测量各相直流电阻值，相互差不应大于最小值的2%,无中性点引出的电动机，测量线间直流电阻值，相
11、互差不应大于最小值的1%；（2）一般项目1）电气设备安装应牢固，螺栓及防松零件齐全，不松动。防水防潮电气设备的接线入口盒盖等应做密封处理。2）除电动机随带技术文件说明不允许在施工现场抽芯检查外，有下列情况之一的，应参照3.2.4条第（3）款进行抽芯检查：a出厂日期超过制造厂保证期限，无保证期限的已超过出场时间一年以上；b外观检查、电气试验、手动盘车和试运转，有异常情况者。3）接线正确、牢固。导线、开关、保护控制设备与电动机、电加热器或电动执行机构额定功率配套，并符合设计要求，确保设备安全运行。4）在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8mm,否则应采取绝缘防护措施。3.2.
