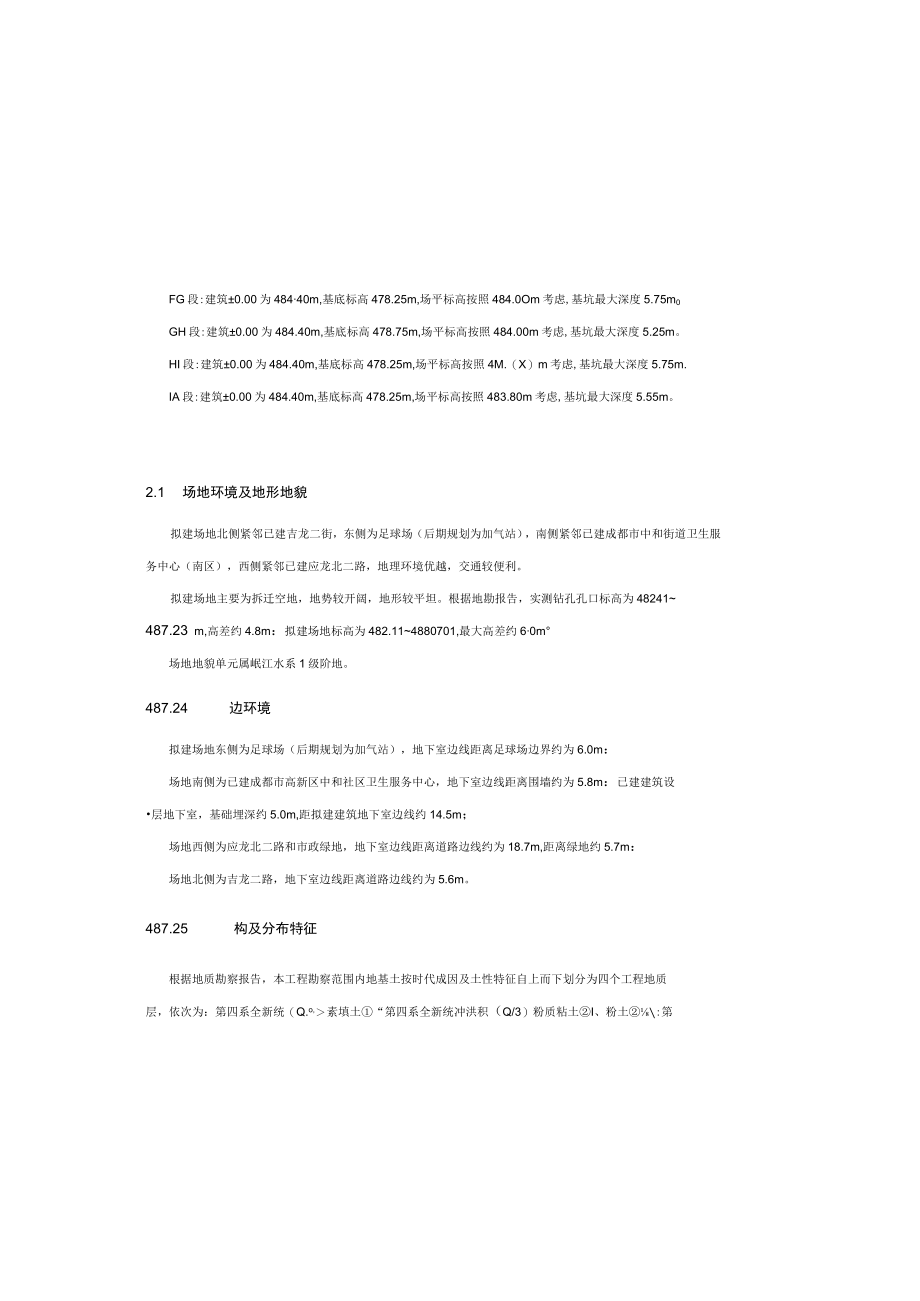

公交场站及配套设施项目基坑支护及降水设计.docx_第3页
第3页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第4页
第4页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第5页
第5页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第6页
第6页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第7页
第7页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第8页
第8页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第9页
第9页 / 共19页
公交场站及配套设施项目基坑支护及降水设计.docx_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《公交场站及配套设施项目基坑支护及降水设计.docx》由会员分享,可在线阅读,更多相关《公交场站及配套设施项目基坑支护及降水设计.docx(19页珍藏版)》请在第壹文秘上搜索。

1、111133345555566666.2监测报警值76.3平面及高程基准点76.4监测精度71.5 监测频率71.6 基坑水平位移及垂直位移观测点87贻、文明及懒tr要求88 雕HWi明89 65求8附图:1)基坑支护设计环境图2)基坑支护设计平面图3)基坑监测点位布置平面图4)基坑降水井布置平面图5)基坑支护剖面图6)大样图附件:基坑支护及降水设计计算书1*2场地礴及地质条件2.1 场地环境及地形地貌2.2 频周边环境2.3 地层结构及分布特征2.4 水文也质3ameH*3.1 设计依据3.2 基坑支护工程设计3.3 降、排水设计3.4明排设计3.5设计计算书工艺要求4.1JtW4.3土方开

2、挖施工5its*s6娜监测6.1监测内容FG段:建筑0.00为48440m,基底标高478.25m,场平标高按照484.0Om考虑,基坑最大深度5.75m0GH段:建筑0.00为484.40m,基底标高478.75m,场平标高按照484.00m考虑,基坑最大深度5.25m。HI段:建筑0.00为484.40m,基底标高478.25m,场平标高按照4M.(X)m考虑,基坑最大深度5.75m.IA段:建筑0.00为484.40m,基底标高478.25m,场平标高按照483.80m考虑,基坑最大深度5.55m。2.1 场地环境及地形地貌拟建场地北侧紧邻已建吉龙二街,东侧为足球场(后期规划为加气站),

3、南侧紧邻已建成都市中和街道卫生服务中心(南区),西侧紧邻已建应龙北二路,地理环境优越,交通较便利。拟建场地主要为拆迁空地,地势较开阔,地形较平坦。根据地勘报告,实测钻孔孔口标高为48241487.23 m,高差约4.8m:拟建场地标高为482.114880701,最大高差约60m场地地貌单元属岷江水系1级阶地。487.24 边环境拟建场地东侧为足球场(后期规划为加气站),地下室边线距离足球场边界约为6.0m:场地南侧为已建成都市高新区中和社区卫生服务中心,地下室边线距离围墙约为5.8m:已建建筑设层地下室,基础埋深约5.0m,距拟建建筑地下室边线约14.5m;场地西侧为应龙北二路和市政绿地,地

4、下室边线距离道路边线约为18.7m,距离绿地约5.7m:场地北侧为吉龙二路,地下室边线距离道路边线约为5.6m。487.25 构及分布特征根据地质勘察报告,本工程勘察范围内地基土按时代成因及土性特征自上而下划分为四个工程地质层,依次为:第四系全新统(Q.o,素填土“第四系全新统冲洪积(Q/3)粉质粘土I、粉土:第公交场站及配套设施项目基坑支护及降水设计1工公共交通集团有限公司拟在中和街道新华社区1、6组新建公交场站及配套设施项目。拟建场地北侧紧邻已建吉龙二街,东侧为足球场(后期规划为加气站),南侧紧邻已建成都市中和街道卫生服务中心(南区),西侧紧邻已建应龙北二路,地理环境优越,交通较便利。拟建

5、项目规划建设净用地面积5756.Olm(8.63亩),规划总建筑面积22669.44m。拟建建筑土楼为19F建筑,高度79.2-83.2米;配套用房1F-3F建筑,高度6.45mT8.45m。整体设1层地下室。各建筑物主要设计参数见下表。建(构)筑物名称Sttft(rn)结构类型地下室情况OjOO标高姒采用刎地班娜容阳fl(愉科)类型但定M础底标诲塔底荷欣公交配套用房19F79.2-83.2框架剪力墙一彩I&4.50按板基础478.50320KPO.(XM1-3F6.45n-18.45框架一层484.50柱下独立茶理478.505000KN0.0025站务用房2F10.45枢柒-S4W.50柱

6、下独立战2478.504000KN0.0025地下空/框架-E184.50柱下独立丛碑478.503000KN0.001根据基础平面布置图,木项目0.00为484.40m,基底开挖底标高约为477.6547875m,场平标高按点3S(M8400考虑,基坑开挖深度5.25635m。基坑安全等级为一级,设计使用时间为12个月。基坑各段详述如下:AB段:建筑0.00为484.4Om,基底标高477.65m,场平标高按照483.80m考虑,基坑最大深度6.15m。Be段:建筑0.00为4M.40m,基底标高477.85m,场平标高按照483.8Om考虑,基坑最大深度5.95m。CD段:建筑0.00为4

7、84.40m,基底标高47Z65m,场平标高按照48380m考虑,基坑最大深度6.15m。DE段:建筑0.00为484.40m,基底标高477.65m,场平标高按照484.0Om考虑,基坑最大深度6.35m。EF段:建筑0.00为484.4Om,基底标高478.00m,场平标高按照4H4.00m考虑,基坑最大深度6.00m。露厚度为0532n,平均揭露厚度为1.1m。中密卵石金:灰灰褐色,稍湿饱和,卵石成分以岩浆岩为主,卵石粒径40-70mn,卵石含量60-65%,最大大于150mm,局部含有漂石,磨圆度较好,多呈亚圆形,少量卵石风化,孔隙间充填物主要为圆砾、少量中砂。本次钻探揭露厚度为053

8、.9m,平均揭露厚度为1.5m。密实卵石“灰灰褐色,饱和,卵石成分以岩浆岩为主,卵石粒径5090mm,卵石含量6575%,最大大于150,局部含有漂石,磨圆度较好,多呈亚圆形,少量卵石风化,孔隙间充填物主要为圆砾、少量中砂。本次钻探揭露厚度为O53.7m,平均揭露厚度为2.0m。中砂s:褐黄色,稍湿饱和,松散。以长石、石英为主,含云母片。拟建场地内局部地段分布,存在于卵石层之间(呈透镜体分布)或分布于卵石层底部。本次钻探揭露厚度为O5O27m,平均揭露厚度为Llm。(4)白垩系上统灌口组(K2。砂质泥岩层强风化砂质泥岩I:棕红色褐红色,多呈短柱状、碎块状,局部表面已风化呈土状,裂隙发育,隙间充

9、填褐色氧化铁薄膜等,局部包含中等风化砂质泥岩硬块。岩芯手可折断,断面较光滑较粗糙,取芯率较低60%70%,岩芯较破碎,全场分布。本次钻探揭露厚度为L225m,平均揭露厚度为1.9mo中等风化砂质泥岩2:棕红色褐红色,岩体结构清晰,岩芯较破碎,裂隙少量发育,隙间充填灰黑色氧化铁物质,局部含强风化泥岩薄层,且多分布有0l0.4m的泥化夹层。该层分布于基岩层下部地段或与强风化泥岩互层。钻探取芯多呈20-40Cm柱状,柱状表面含大量的溶蚀孔洞,碎块及短柱状比例约为15%。岩芯采取率80%85%,用手可折断。该层本次未揭穿。岩体较完整,结构面结合良好,饱和单轴抗压强度统计标准值h=28MPa,属于极软岩

10、,完成程度属较破碎,岩体基本质量等级可划分为V级。岩体基本质量等级为V类。需要指出的是:基岩各风化带的这种划分是根据地区经验而定的,事实上,基岩各风化带总体变化趋势是自上而下风化程度逐渐减弱,往往呈逐渐过渡的状态,地层分界线仅是相对而定。四系全新统冲洪积(Q;*1)砂卵石层、白垩系上统灌口组(K2g)砂质泥岩层。其中层及层根据砂卵石密实程度的变化及岩体风化程度划分为若干个亚层。各土层的分布、埋藏情况详见“工程地质剖面图”。现将各土层的主要野外特征描述如下:第四系全新统(Qb)素填土层素填土:灰褐色,湿,结构松散,主要由粘性土组成,局部地段含少量建筑垃圾及植物根茎,成分较混杂。该层拟建场地内均有

11、分布。本次钻探揭露厚度为2263m,平均揭露厚度为3.4m,堆积年限约13年。第四系全新统冲洪积(Qa*甲)粉质粘土卜粉土2粉质粘土I:黄褐色灰褐色,可塑,无摇振反应,稍有光泽、干强度中等、韧性中等,局部夹薄层粉土。该层拟建场地内大部分地段分布。本次钻探揭露厚度为0525m,平均揭露厚度为1.3m。粉土2:灰黄、灰色,中密,稍湿湿,含氧化铁,铁镒质,无光泽反应,摇震反应中等,干强度及韧性低。场地内局部地段分布,局部地段底部夹薄层粉细砂。本次钻探揭露厚度为0533m,平均揭露厚度为1.7mo第四系全新统冲洪积(QP,)砂卵石层灰灰褐色,湿饱和,卵石成分以花岗岩和石英砂岩为主,中等微风化,磨圆度较

12、好,多呈亚圆形,粒径一般为37cm,最大粒径可达20Cm以上,隙间充填中细砂、圆砾等。根据钻探取样及Nm动探,该层按密实度可分为中砂、松散、稍密及中密四个亚层。场地卵石层水平延伸性较好,局部存在有一定起伏。砂卵石层密实度划分参考成都地区建筑地基基础设计规范(DB51H5O2d2OOl)表4232(松散:N2O4;稍密:4VNi2W7;中密:7N2lO)松散卵石I:灰灰褐色,稍湿饱和,卵石成分以岩浆岩为主,卵石含量为55%左右,卵石粒径3O-8Omm,局部含有漂石,磨圆度较好,多呈亚圆形,孔隙间充填物主要为中砂、圆砾等。本次钻探揭露厚度为0523m,平均揭露厚度为l0m稍密卵石2:灰灰褐色,稍湿

13、饱和,卵石成分以岩浆岩为主,卵石含量5560%,粒径一般3080mm,局部含有漂石,磨圆度较好,多呈亚圆形,孔隙间充填物主要为圆砾、少量中砂。本次钻探揭测得钻孔地下水稳定水位为3282m,预计年变化幅度L520m,地下水位标高为478.9147921m,根据现场调查结果,场地内潜水历史最高水位为481.60m。基岩裂隙水主要赋存于土、岩交界部位及基岩裂隙中,水量大小主要取决于基岩中裂隙的连通程度,无统水位面,且其离散型较大,富水地段分布不均匀,主要接受上层滞水、孔隙潜水和贯通的基岩裂隙水的补给,向地势低洼地段排泄。勘察测得地下水位在13.8m16.7m。3基坑工程设计3.1设计依据(1)岩土工

14、程勘察报告(中节能建设工程设计院有限公司,2022.10);(2)建筑基坑支护技术规程(JGJl20-2012):(3)建筑地基基础设计规范(GBJ5007-2011);(4)建筑变形测量规范(JGJ8-2016);(5)建筑基坑工程监测技术规范(GB50497-20I9);(6)建筑桩基技术规范(JGJ94-2008);(7)钢筋焊接及验收规程(JGJ18-2012);(8)四川省建筑地基基础检测技术规程(DBJ51/T014-2013);(9)建筑与市政工程抗震通用规范(GB55002-2021);(10)建筑与市政地基基础通用规范(GB55003-2021);(11)混凝土结构设计规范(GBJ50010-2010)(2015年版);(12)成都地区建筑地基基础设计规范(DB51/T5026-2001);(13)建筑深基坑工程施工安全技术规范(JGJ311-2013)(14)建筑地基基础工程施工质量验收标准GB50202-2018(15)成都市建设工程施工安全监督站文件成建安监发(2011)22号关于进一步加强我市建筑基坑土星名称7eSy(KWW)Jl承
