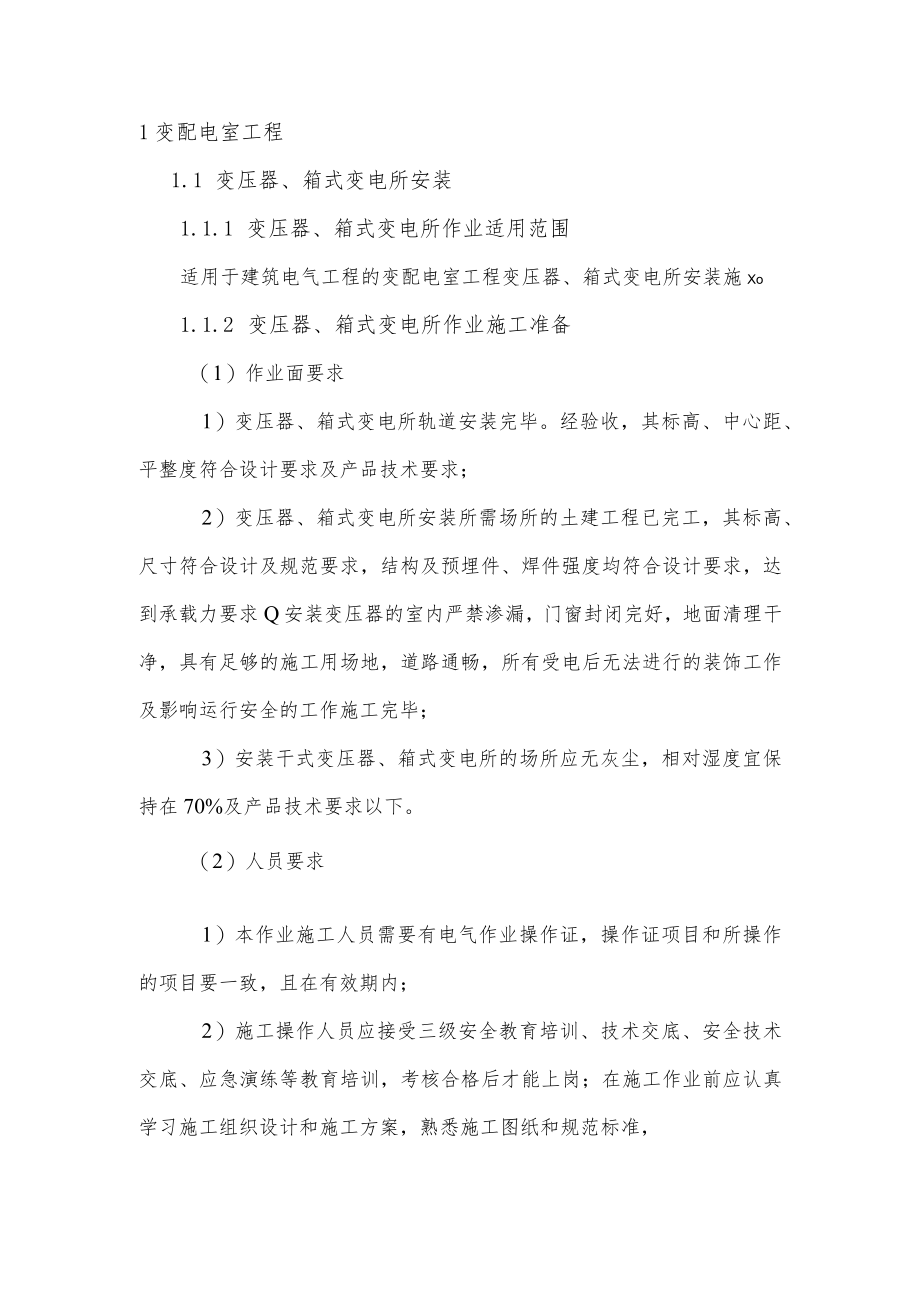

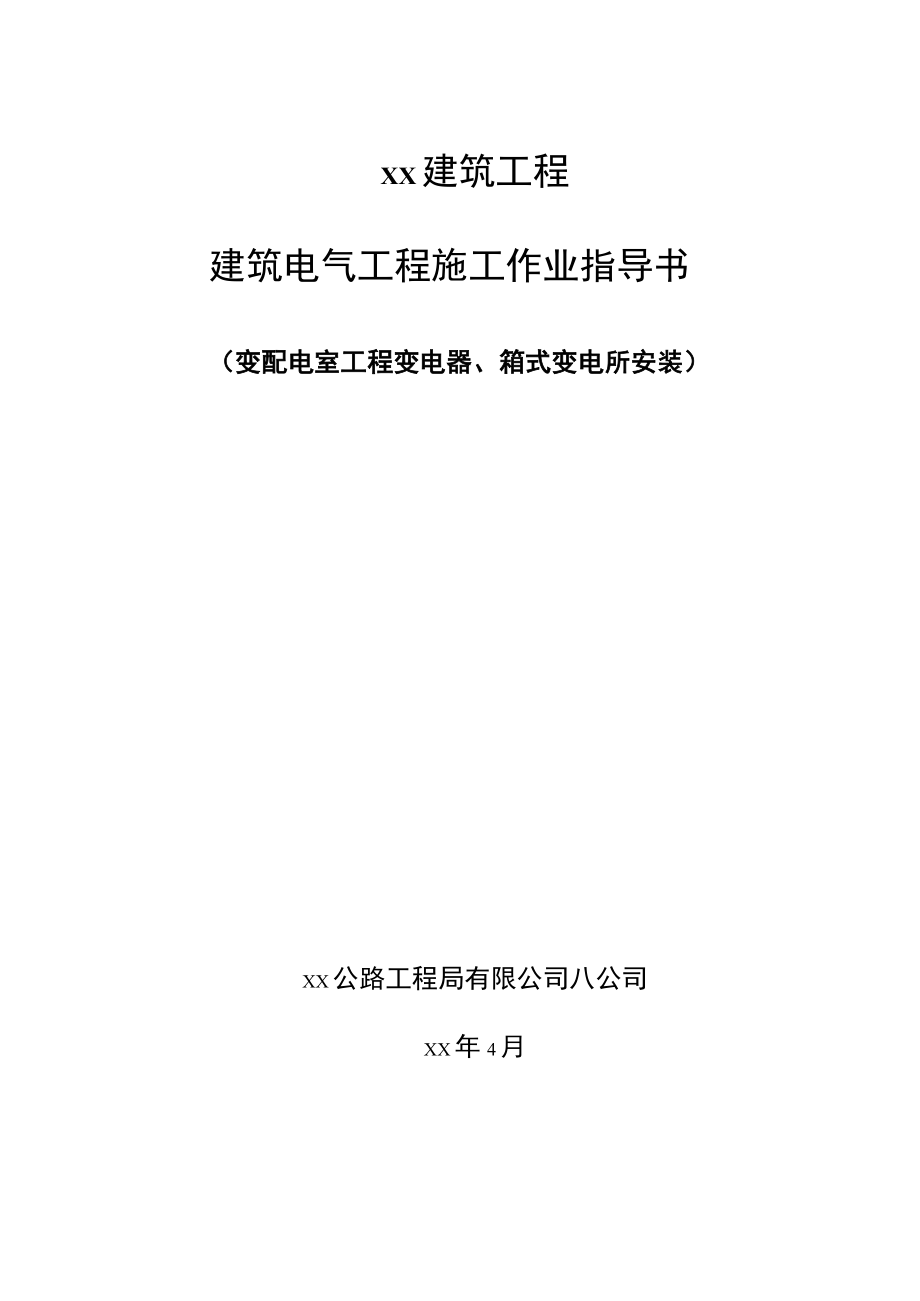

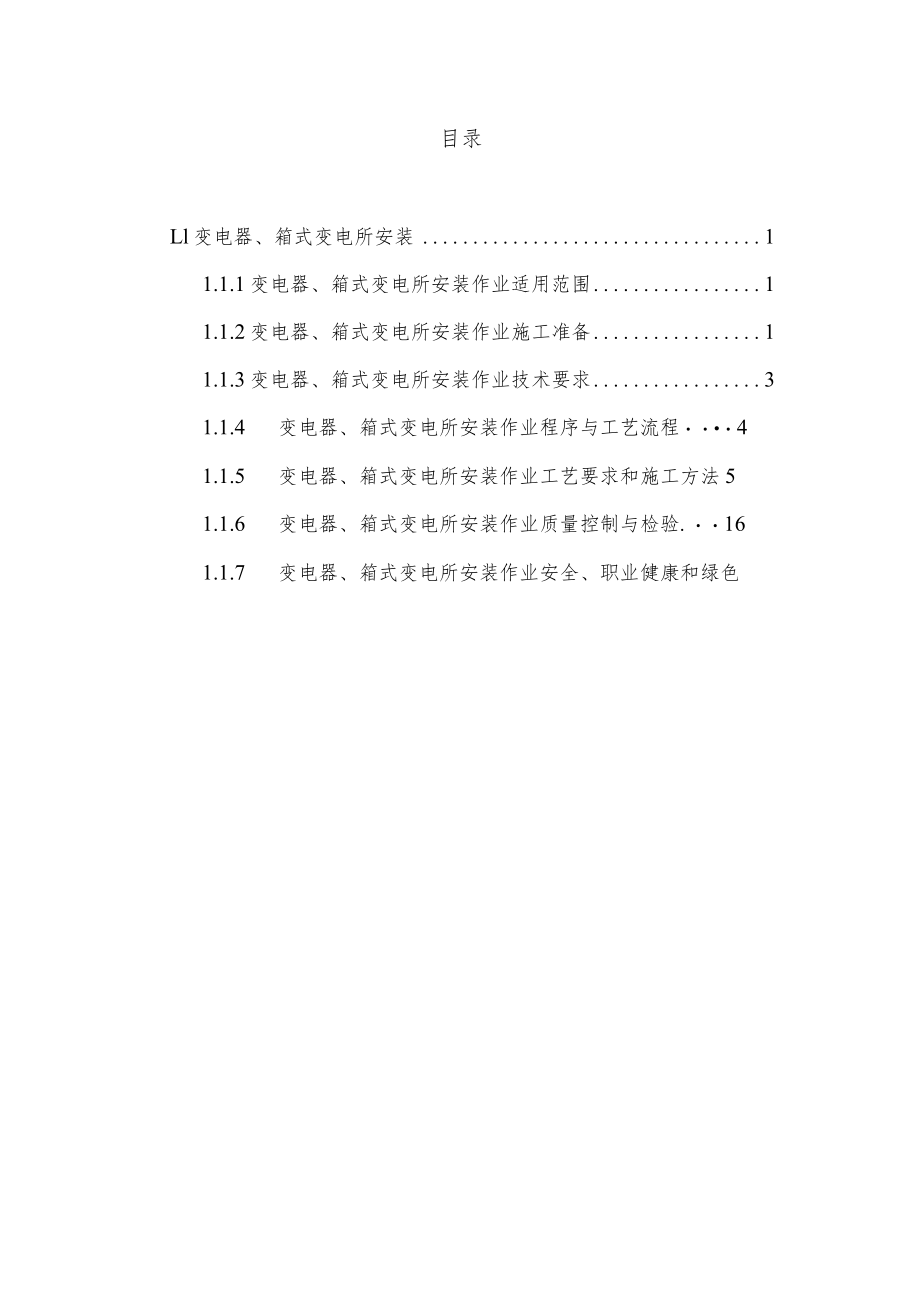

1、XX建筑工程建筑电气工程施工作业指导书（变配电室工程变电器、箱式变电所安装）XX公路工程局有限公司八公司XX年4月目录Ll变电器、箱式变电所安装11.1.1变电器、箱式变电所安装作业适用范围11.1.2变电器、箱式变电所安装作业施工准备11.1.3变电器、箱式变电所安装作业技术要求31.1.4 变电器、箱式变电所安装作业程序与工艺流程41.1.5 变电器、箱式变电所安装作业工艺要求和施工方法51.1.6 变电器、箱式变电所安装作业质量控制与检验.161.1.7 变电器、箱式变电所安装作业安全、职业健康和绿色1变配电室工程1.1 变压器、箱式变电所安装1.1.1 变压器、箱式变电所作业适用范围适
2、用于建筑电气工程的变配电室工程变压器、箱式变电所安装施Xo1.1.2 变压器、箱式变电所作业施工准备（1）作业面要求1）变压器、箱式变电所轨道安装完毕。经验收，其标高、中心距、平整度符合设计要求及产品技术要求；2）变压器、箱式变电所安装所需场所的土建工程已完工，其标高、尺寸符合设计及规范要求，结构及预埋件、焊件强度均符合设计要求，达到承载力要求Q安装变压器的室内严禁渗漏，门窗封闭完好，地面清理干净，具有足够的施工用场地，道路通畅，所有受电后无法进行的装饰工作及影响运行安全的工作施工完毕；3）安装干式变压器、箱式变电所的场所应无灰尘，相对湿度宜保持在70%及产品技术要求以下。（2）人员要求1）本
3、作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3)施工人员必须按要求佩戴安全防护用品。(3)机械设备要求1)搬运吊装机具设备：汽车吊、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠等；2)安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机等；3)测试仪器：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、兆欧表、玻璃温度计
4、、钳形电流表、万用表、电桥及试验仪器等。(4)材料要求1)变压器变压器的容量、规格及型号，必须符合设计要求；合格证、随带技术文件和出厂试验记录齐全合格；设备应有铭牌，附件、配件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整；干式变压器的技术要求，除应符合上述变压器要求外，还应符合以下要求：变压器的接地装置应有防锈层及明显的接地标志；防护罩与变压器的距离，应符合技术标准和产品技术手册规定的要求；变压器有防止直接接触的保护标志；干式变压器的局部放电试验PC值和噪声测试dB(A)值，应符合设计要求及技术标准的规定。基础型钢。规格、型号必须符合设计及规范要求，并无明显锈蚀
5、;紧固件。各种紧固件、配件均应采用镀锌制品标准件、平垫圈和弹簧垫齐全；其它材料。蛇皮管、吸湿硅胶、耐油塑料管、变压器油等符合设计及规范要求，并有产品合格证Q2)箱式变电所查看箱式变电所合格证和随带技术文件，箱式变电所应有出厂试验记录；外观检查。箱体不应发生变形。有铭牌，箱门内侧应有主回路线路图、控制线路图、操作程序及使用说明。附件齐全、绝缘件无损伤、裂纹，箱内接线无脱落脱焊，箱体完好无损，表面涂膜应完整Q箱壳应有防晒、防雨、防锈、防小动物进入等措施或装置。箱壳门应向外开，应有把手、暗闩和锁，暗闩和锁应防锈。箱体金属框架均应有良好的接地，有接地端子，并标明接地符号；安装时所选用的型钢和紧固件、导
6、线的型号、规格应符合设计要求，其性能应符合相关技术标准的规定。紧固件应是镀锌制品标准件。1.1.3 变压器、箱式变电所作业技术要求(1)变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全；(2)箱式变电所及其落地式配电箱的基础应高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽应齐全，拧紧牢固；自由安放的应垫平放正。对于金属箱式变电所及落地式配电箱，箱体应与保护导体可靠连接，且有标识；(3)箱式变电所内、外涂层应完整、无损伤，对于有通风口的,其风口防护网应完好；箱式变电所的高压和低压配电柜内部接线应完整、低压输出回路标记应清晰，回路名称应准确。1.1.
7、4 变压器、箱式变电所作业作业程序与工艺流程(1)作业程序1)变压器安装设备点件检查f变压器二次搬运f变压器就位f变压器附件安装f吊芯检查f交接试验f送电前检查f运行验收。2)箱式变电所安装测量定位f基础制安一箱变就位f接地装置安装f安装固定一接线一试验f验收。(2)工艺流程图L1.4-01变压器安装作业施工工艺流程图1.1.5 变压器、箱式变电所作业工艺要求和施工方法(1)变压器安装1)设备点件检查设备点件检查应由安装单位、供货单位、会同监理单位和建设单位代表共同进行，并做好记录；按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求；变压器本体外观检查无
8、损伤及变形，油漆完好无损伤；油箱封闭应良好，无漏油、渗油现象，油标处油面正常；绝缘瓷件及环氧树脂铸件无损伤、缺陷及裂纹。2)变压器二次搬运变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用捌链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。产品在运输过程中，其倾斜度不得大于产品技术要求，如无要求不得大于30oo变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，要用两根钢绳，同时着力四处如图1.1.5-01,并注意产品重心的位置，两根钢绳的起吊夹角不要大于60oo若因吊高限制不能符合条件
9、，用横梁辅助提升。上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器；变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压瓷瓶罩住，使其不受损伤；变压器搬运过程中，不应有冲击或严重振动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15。，防止内部结构变形；用千斤顶顶升大型变压器时，应将千斤顶放置在专设部位，以免变压器变形；大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。3）变压器就位变压器、电抗器基础的轨道应水平，轨道与轮距应配合；核验变压器基础的强度和轨道安装的牢固性、可靠性基础轨距应与变压器轮距相吻合。装有气体继电器的变压器，应
10、使其顶盖沿气体继电器气流方向有现1.5%的升高坡度（制造厂规定不需安装坡度者除外）；变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用捌链吊至临时平台上，然后用捌链拉入室内合适位置；变压器、电抗器基础的轨道应水平，轨道与轮距应配合；装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1%L5%的升高坡度（制造厂规定不需安装坡度者除外）。当与封闭母线连接时，其套管中心应与封闭母线中心线相符。装有滚轮的变压器、电抗器，其滚轮应能灵活转动，在设备就位后，应将滚轮用能拆卸的制动装置加以固定；因变压器基础台面局于室外地坪，所以，在变压器就位时，应在室外搭设一个与室内基础台面等高
11、的平台，平台必须牢固可靠，具有一定的刚度和强度，确保平台的稳定性，变压器就位之前，应将变压器平稳地吊到平台上，然后缓慢地将变压器推入室内至就位的位置。变压器宽面推进时，低压侧应向外；窄面推进时，油枕侧一般应向外。在装有开关的情况下，操作方向应留有1200mm以上的宽度。油浸变压器的安装，应考虑能在带电的情况下，便于检查油枕和套管中的油位、上层油温、瓦斯继电器等Q变压器就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差为25mm,图纸无标注时，纵向按轨道定位，横向距离不得小于800mm,距门不得小于1000mm,并适当照顾屋内吊环的垂线位于变压器中心，以便于吊芯;变压器就位符合要求后，对于装有
12、滚轮的变压器应将滚轮用可以拆卸的制动装置加以固定；在变压器的接地螺栓上均需可靠地接地。低压侧零线端子必须可靠接地。变压器基础轨道应和接地干线可靠连接，确保接地可靠性；变压器的安装应设置抗地震装置，如图LL5-02所示。IOOrnm钢tt56GkVA以下6号槽钢M16螺栓S）图L1.5-02变压器抗震做法（a）安装在混凝土地坪上的变压器安装；（b）有混凝土轨梁宽面推进的变压器安装4）附件安装气体继电器安装气体继电器应作密封试验，轻瓦斯动作容积试验，重瓦斯动作流速试验，经检验鉴定合格后才能安装。气体继电器安装应水平，观察窗安装方向便于检查，箭头指向储油箱（油枕），应与连通管连接密封良好，其内部应擦
13、拭干净，截油阀位于油枕和气体继电器之间。打开放气嘴，放出空气，直到有油溢出时将放气嘴关上，以免有空气使继电保护器误动作。当操作电源为直流时，必须将电源正极接到水银侧的接点上，以免接点断开时产生飞弧。事故喷油管的安装方位，应注意到事故排油时不致危及其他电器设备；喷油管口应换为割划有“十”字线的玻璃，以便发生故障时气流能顺利冲破玻璃。冷却装置的安装冷却装置在安装前应按制造厂规定的压力值用气压或油压进行密封试验，其中散热器、强迫油循环风冷却器，持续30min应无渗漏；强迫油循环水冷却器，持续Ih应无渗漏，水、油系统应分别检查渗漏Q冷却装置安装前应用合格的绝缘油经净油机循环冲洗干净，并将残油排尽。冷却
14、装置安装完毕后应立即注满油。风扇电动机及叶片应安装牢固，并应转动灵活，无卡阻；试转时应无振动、过热；叶片应无扭曲变形或与风筒碰擦等情况，转向应正确；电动机的电源配线应采用具有耐油性能的绝缘导线。管路中的阀门应操作灵活，开闭位置应正确；阀门及法兰连接处应密封良好Q外接油管路在安装前，应进行彻底除镑并清洗干净；管道安装后，油管应涂黄漆，水管应涂黑漆，并设有流向标志。油泵转向应正确，转动时应无异常噪声、振动或过热现象；其密封应良好，无渗油或进气现象。差压继电器、流速继电器应经校验合格，且密封良好，动作可靠。水冷却装置停用时，应将水放尽。储油柜的安装储油柜安装前，应清洗干净。胶囊式储油柜中的胶囊或隔膜
15、式储油柜中的隔膜应完整无破损；胶囊在缓慢充气胀开后检查应无漏气现象。胶囊沿长度方向应与储油柜的长轴保持平行，不应扭偏；胶囊口的密封应良好，呼吸应通畅。油位表动作应灵活，油位表或油标管的指示必须与储油柜的真实油位相符，不得出现假油位。油位表的信号接点应位置正确，绝缘良好。所有法兰连接处应用耐油密封垫（圈）密封；密封垫（圈）必须无扭曲、变形、裂纹和毛刺，密封垫（圈）应与法兰面的尺寸相配合。法兰连接面应平整、整洁；密封垫应擦拭干净，安装位置应准确；其搭接处的厚度应与其原厚度相同，橡胶密封垫的压缩量不宜超过其厚度的1/3。防潮呼吸器的安装防潮呼吸器安装之前，应检查硅胶是否失效，如已失效，应在115-120oC温度烘烤8h或按产品说明书规定执行，使其复原或更新。安装时，必须将呼吸器盖子上橡皮垫去掉，使其通畅，在隔离器具中装适量变压器油，以过滤灰尘Q温度计安装变压器使用的温度计有玻璃液面温度计、压力式信号温度计、电阻温度计。温度计装在箱顶表座内，表座内注入变压器油（留空气层约20mm）并密封。玻璃液面温度计应装在低压侧。压力式信号温度计安装前应经过准确度检验，并按运行部门的要求整定电接点，信号
