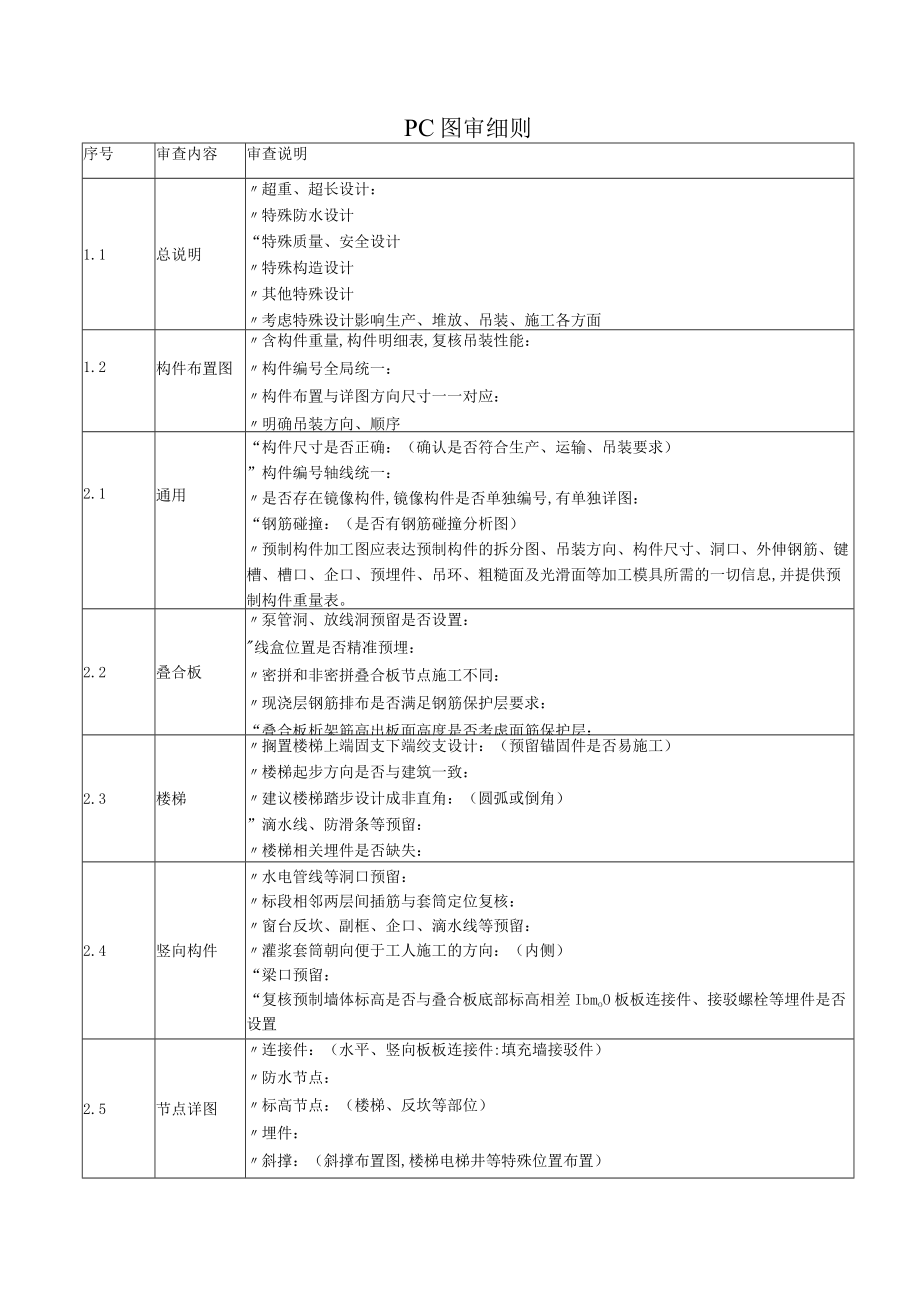

1、PC图审细则序号审查内容审查说明1.1总说明超重、超长设计：特殊防水设计“特殊质量、安全设计特殊构造设计其他特殊设计考虑特殊设计影响生产、堆放、吊装、施工各方面1.2构件布置图含构件重量,构件明细表,复核吊装性能：构件编号全局统一：构件布置与详图方向尺寸一一对应：明确吊装方向、顺序2.1通用“构件尺寸是否正确：（确认是否符合生产、运输、吊装要求）”构件编号轴线统一：是否存在镜像构件,镜像构件是否单独编号,有单独详图：“钢筋碰撞：（是否有钢筋碰撞分析图）预制构件加工图应表达预制构件的拆分图、吊装方向、构件尺寸、洞口、外伸钢筋、键槽、槽口、企口、预埋件、吊环、粗糙面及光滑面等加工模具所需的一切信息
2、,并提供预制构件重量表。2.2叠合板泵管洞、放线洞预留是否设置：线盒位置是否精准预埋：密拼和非密拼叠合板节点施工不同：现浇层钢筋排布是否满足钢筋保护层要求：“叠合板析架筋高出板面高度是否考虑面筋保护层：2.3楼梯搁置楼梯上端固支下端绞支设计：（预留锚固件是否易施工）楼梯起步方向是否与建筑一致：建议楼梯踏步设计成非直角：（圆弧或倒角）”滴水线、防滑条等预留：楼梯相关埋件是否缺失：2.4竖向构件水电管线等洞口预留：标段相邻两层间插筋与套筒定位复核：窗台反坎、副框、企口、滴水线等预留：灌浆套筒朝向便于工人施工的方向：（内侧）“梁口预留：“复核预制墙体标高是否与叠合板底部标高相差IbmoO板板连接件、

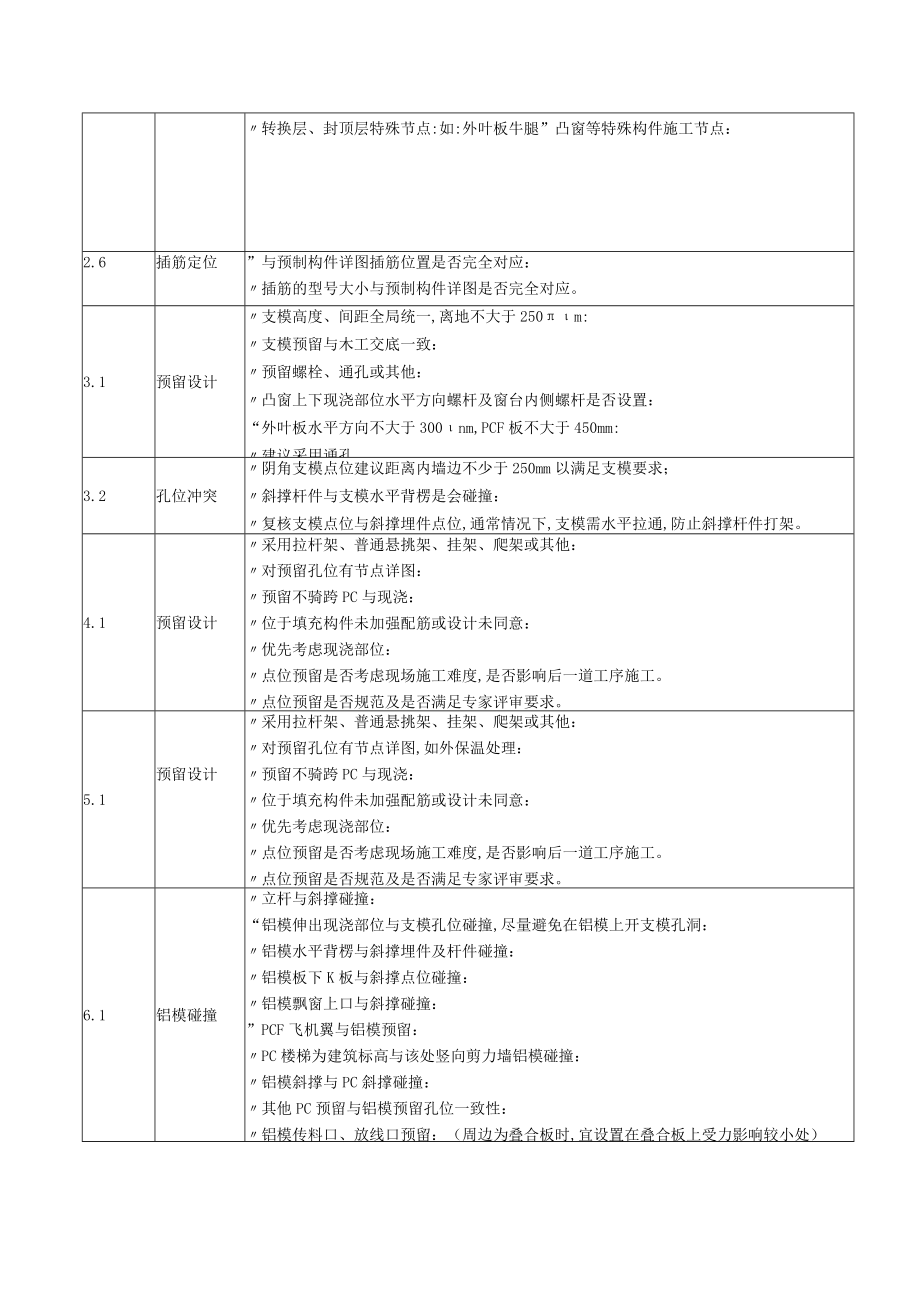

3、接驳螺栓等埋件是否设置2.5节点详图连接件：（水平、竖向板板连接件:填充墙接驳件）防水节点：标高节点：（楼梯、反坎等部位）埋件：斜撑：（斜撑布置图,楼梯电梯井等特殊位置布置）转换层、封顶层特殊节点:如:外叶板牛腿”凸窗等特殊构件施工节点：2.6插筋定位”与预制构件详图插筋位置是否完全对应：插筋的型号大小与预制构件详图是否完全对应。3.1预留设计支模高度、间距全局统一,离地不大于250m:支模预留与木工交底一致：预留螺栓、通孔或其他：凸窗上下现浇部位水平方向螺杆及窗台内侧螺杆是否设置：“外叶板水平方向不大于300nm,PCF板不大于450mm:建议采用通孔3.2孔位冲突阴角支模点位建议距离内墙边
4、不少于250mm以满足支模要求；斜撑杆件与支模水平背楞是会碰撞：复核支模点位与斜撑埋件点位,通常情况下,支模需水平拉通,防止斜撑杆件打架。4.1预留设计采用拉杆架、普通悬挑架、挂架、爬架或其他：对预留孔位有节点详图：预留不骑跨PC与现浇：位于填充构件未加强配筋或设计未同意：优先考虑现浇部位：点位预留是否考虑现场施工难度,是否影响后一道工序施工。点位预留是否规范及是否满足专家评审要求。5.1预留设计采用拉杆架、普通悬挑架、挂架、爬架或其他：对预留孔位有节点详图,如外保温处理：预留不骑跨PC与现浇：位于填充构件未加强配筋或设计未同意：优先考虑现浇部位：点位预留是否考虑现场施工难度,是否影响后一道工序施工。点位预留是否规范及是否满足专家评审要求。6.1铝模碰撞立杆与斜撑碰撞：“铝模伸出现浇部位与支模孔位碰撞,尽量避免在铝模上开支模孔洞：铝模水平背楞与斜撑埋件及杆件碰撞：铝模板下K板与斜撑点位碰撞：铝模飘窗上口与斜撑碰撞：”PCF飞机翼与铝模预留：PC楼梯为建筑标高与该处竖向剪力墙铝模碰撞：铝模斜撑与PC斜撑碰撞：其他PC预留与铝模预留孔位一致性：铝模传料口、放线口预留：（周边为叠合板时,宜设置在叠合板上受力影响较小处）
