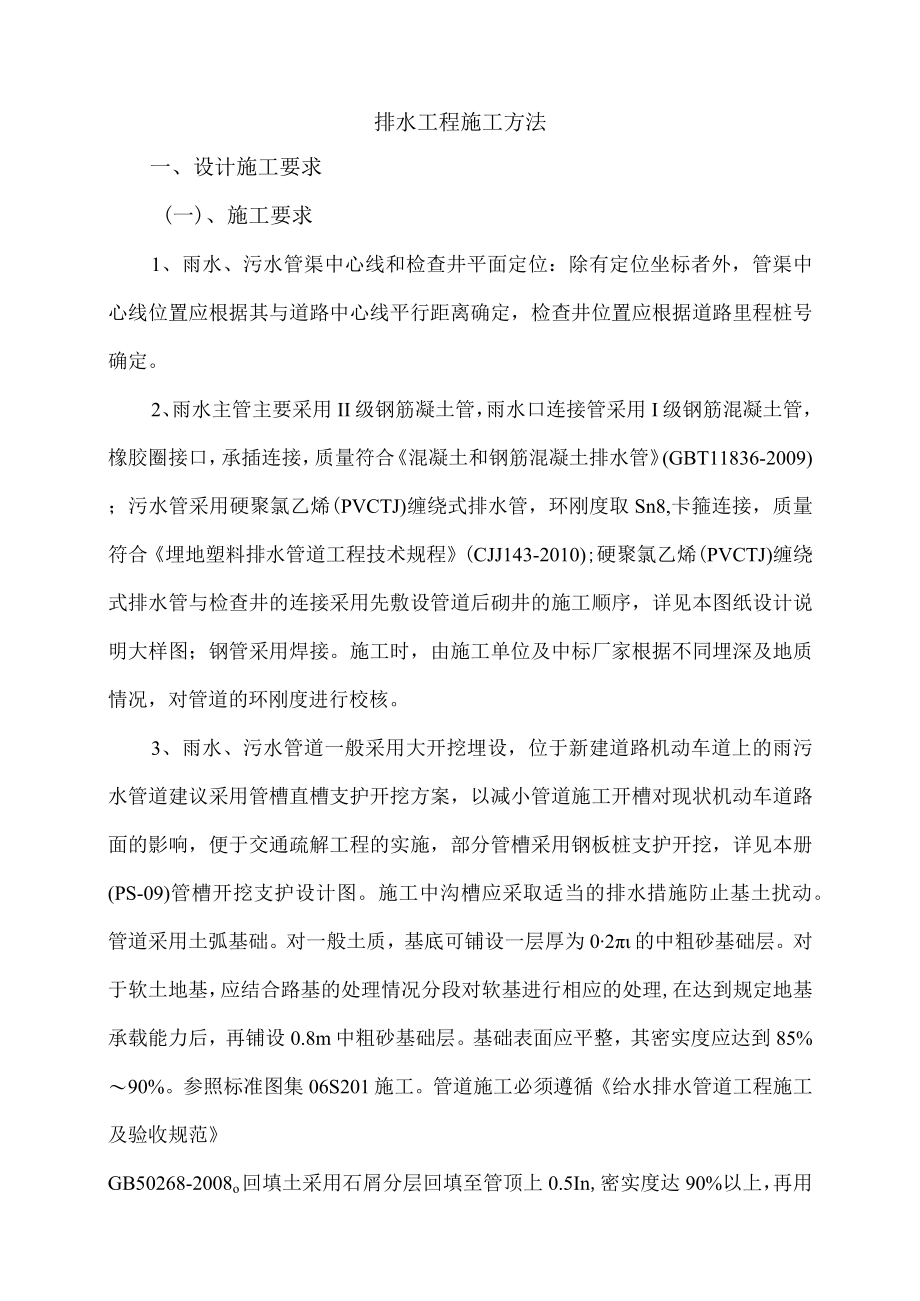

1、排水工程施工方法一、设计施工要求(一)、施工要求1、雨水、污水管渠中心线和检查井平面定位：除有定位坐标者外，管渠中心线位置应根据其与道路中心线平行距离确定，检查井位置应根据道路里程桩号确定。2、雨水主管主要采用II级钢筋凝土管，雨水口连接管采用I级钢筋混凝土管，橡胶圈接口，承插连接，质量符合混凝土和钢筋混凝土排水管(GBT11836-2009)；污水管采用硬聚氯乙烯(PVCTJ)缠绕式排水管，环刚度取Sn8,卡箍连接，质量符合埋地塑料排水管道工程技术规程(CJJ143-2010);硬聚氯乙烯(PVCTJ)缠绕式排水管与检查井的连接采用先敷设管道后砌井的施工顺序，详见本图纸设计说明大样图；钢管采
2、用焊接。施工时，由施工单位及中标厂家根据不同埋深及地质情况，对管道的环刚度进行校核。3、雨水、污水管道一般采用大开挖埋设，位于新建道路机动车道上的雨污水管道建议采用管槽直槽支护开挖方案，以减小管道施工开槽对现状机动车道路面的影响，便于交通疏解工程的实施，部分管槽采用钢板桩支护开挖，详见本册(PS-09)管槽开挖支护设计图。施工中沟槽应采取适当的排水措施防止基土扰动。管道采用土弧基础。对一般土质，基底可铺设一层厚为02的中粗砂基础层。对于软土地基，应结合路基的处理情况分段对软基进行相应的处理,在达到规定地基承载能力后，再铺设0.8m中粗砂基础层。基础表面应平整，其密实度应达到85%90%。参照标

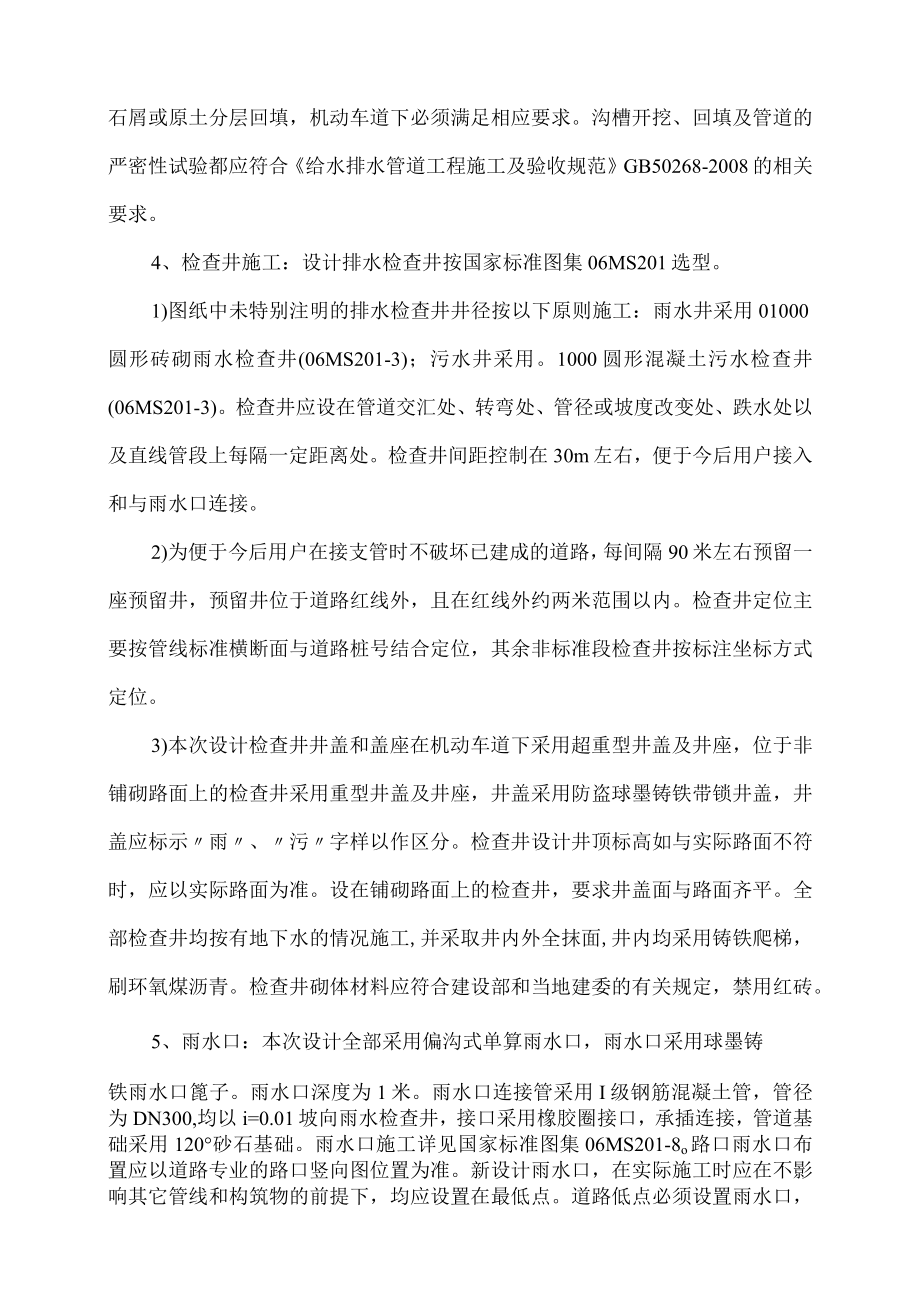

3、准图集06S201施工。管道施工必须遵循给水排水管道工程施工及验收规范GB50268-2008o回填土采用石屑分层回填至管顶上0.5In,密实度达90%以上，再用石屑或原土分层回填，机动车道下必须满足相应要求。沟槽开挖、回填及管道的严密性试验都应符合给水排水管道工程施工及验收规范GB50268-2008的相关要求。4、检查井施工：设计排水检查井按国家标准图集06MS201选型。1)图纸中未特别注明的排水检查井井径按以下原则施工：雨水井采用01000圆形砖砌雨水检查井(06MS201-3)；污水井采用。1000圆形混凝土污水检查井(06MS201-3)。检查井应设在管道交汇处、转弯处、管径或坡度
4、改变处、跌水处以及直线管段上每隔一定距离处。检查井间距控制在30m左右，便于今后用户接入和与雨水口连接。2)为便于今后用户在接支管时不破坏已建成的道路，每间隔90米左右预留一座预留井，预留井位于道路红线外，且在红线外约两米范围以内。检查井定位主要按管线标准横断面与道路桩号结合定位，其余非标准段检查井按标注坐标方式定位。3)本次设计检查井井盖和盖座在机动车道下采用超重型井盖及井座，位于非铺砌路面上的检查井采用重型井盖及井座，井盖采用防盗球墨铸铁带锁井盖，井盖应标示雨、污字样以作区分。检查井设计井顶标高如与实际路面不符时，应以实际路面为准。设在铺砌路面上的检查井，要求井盖面与路面齐平。全部检查井均
5、按有地下水的情况施工,并采取井内外全抹面,井内均采用铸铁爬梯，刷环氧煤沥青。检查井砌体材料应符合建设部和当地建委的有关规定，禁用红砖。5、雨水口：本次设计全部采用偏沟式单算雨水口，雨水口采用球墨铸铁雨水口篦子。雨水口深度为1米。雨水口连接管采用I级钢筋混凝土管，管径为DN300,均以i=0.01坡向雨水检查井，接口采用橡胶圈接口，承插连接，管道基础采用120砂石基础。雨水口施工详见国家标准图集06MS201-8o路口雨水口布置应以道路专业的路口竖向图位置为准。新设计雨水口，在实际施工时应在不影响其它管线和构筑物的前提下，均应设置在最低点。道路低点必须设置雨水口，施工时如发现遗漏请及时通知设计方

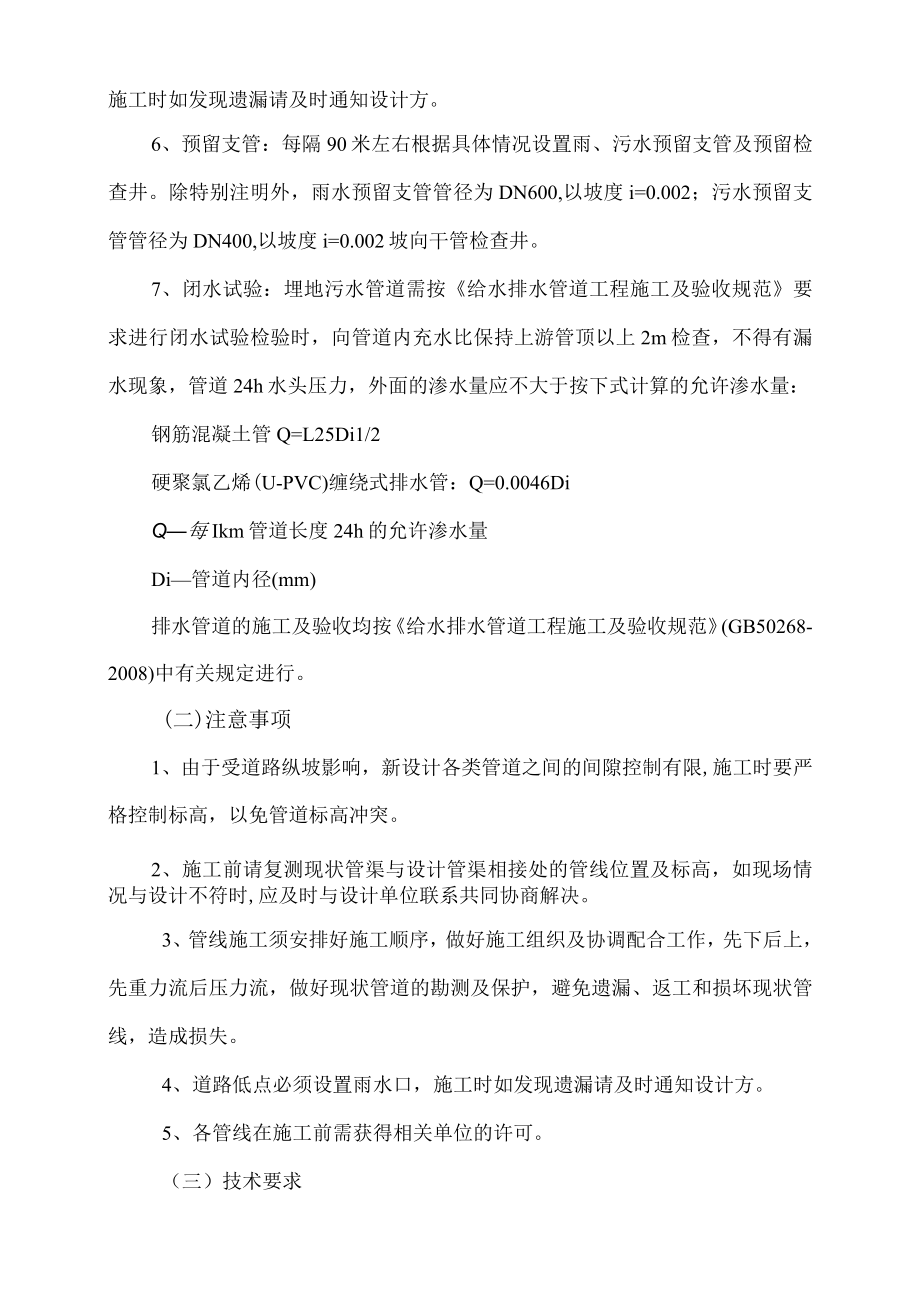

6、。6、预留支管：每隔90米左右根据具体情况设置雨、污水预留支管及预留检查井。除特别注明外，雨水预留支管管径为DN600,以坡度i=0.002；污水预留支管管径为DN400,以坡度i=0.002坡向干管检查井。7、闭水试验：埋地污水管道需按给水排水管道工程施工及验收规范要求进行闭水试验检验时，向管道内充水比保持上游管顶以上2m检查，不得有漏水现象，管道24h水头压力，外面的渗水量应不大于按下式计算的允许渗水量：钢筋混凝土管Q=L25Di1/2硬聚氯乙烯(U-PVC)缠绕式排水管：Q=0.0046DiQ每Ikm管道长度24h的允许渗水量Di管道内径(mm)排水管道的施工及验收均按给水排水管道工程施
7、工及验收规范(GB50268-2008)中有关规定进行。(二)注意事项1、由于受道路纵坡影响，新设计各类管道之间的间隙控制有限,施工时要严格控制标高，以免管道标高冲突。2、施工前请复测现状管渠与设计管渠相接处的管线位置及标高，如现场情况与设计不符时,应及时与设计单位联系共同协商解决。3、管线施工须安排好施工顺序，做好施工组织及协调配合工作，先下后上，先重力流后压力流，做好现状管道的勘测及保护，避免遗漏、返工和损坏现状管线，造成损失。4、道路低点必须设置雨水口，施工时如发现遗漏请及时通知设计方。5、各管线在施工前需获得相关单位的许可。（三）技术要求1、排水管材：雨水管采用DN300DN1200I
8、、II级钢筋混凝土管，污水管均采用DN400硬聚氯乙烯（PVCTJ）缠绕式排水管和D426X9焊接钢管。2、管道基础：1）钢筋混凝土管道基础采用原土夯实后按采用120或180。C20混凝土基础，其中雨水口连接管采用120。C20混凝土基础，雨水主管部分基础见雨水管道纵断面图，具体基础及回填详见本册钢筋混凝土排水管道基础及回填大样图。2）硬聚氯乙烯（PVCTJ）缠绕式排水管基础采用砂石基础，具体详见本册硬聚氯乙烯（PVC-U）缠绕式排水管道基础及回填大样图。3）管道施工必须遵循给水排水管道工程施工及验收规范GB50268-2008o回填土采用石屑分层回填至管顶上0.5m,密实度达90%以上，管顶
9、05In以上按道路土基、路基要求回填，机动车道下必须满足相应要求。沟槽开挖、回填及管道的严密性试验都应符合给水排水管道工程施工及验收规范GB50268-2008的相关要求。4）淤泥段视淤泥深度另行处理。4、管道接口(1)污水管采用硬聚氯乙烯(PVCTJ)缠绕式排水管，环刚度取Sn8,卡箍连接，质量符合埋地塑料排水管道工程技术规程(CJJ143-2010);硬聚氯乙烯(PVC-U)缠绕式排水管与检查井的连接采用先敷设管道后砌井的施工顺序，详见下图。(2)雨水主管主要采用II级钢筋凝土管，雨水口连接管采用I级钢筋混凝土管，橡胶圈接口，承插连接，质量符合混凝土和钢筋混凝土排水管(GBT11836-2
10、009)o5、雨污水井参照：按国家标准图集06MS201选型。图纸中未特别注明的排水检查井井径按以下原则施工：雨水井采用。IOOO圆形砖砌雨水检查井(06MS201-3)；污水井采用01000圆形混凝土污水检查井(06MS201-3)。二、排水工程施工方法1、工程概况本工程雨水管采用DN300DN1200I、级钢筋混凝土管，橡胶圈接口，承插连接，质量符合混凝土和钢筋混凝土排水管(GBT11836-2009)o污水管均采用DN400硬聚氯乙烯(PVCTJ)缠绕式排水管和少量D426X9焊接钢管，污水管环刚度取Sn8,卡箍连接，质量符合埋地塑料排水管道工程技术规程(CJJ143-2010)o2、现
11、场情况分析本工程为新建工程，施工场地宽阔，地下管网较少，如发现地下管线需与监理及设计单位等协商处理。3、施工顺序和施工方法的选择施工顺序：施工准备一测量放线一钢板桩(少部分)支护一沟槽开挖一人工清沟整平一验槽一浇碎垫层f管道安装砌井室-污水管闭水试验f回填土分层夯实f分项工程验收。施工方法：地下管道施工时，应遵循“先深后浅”的原则，先施工污水管后施工雨水；为了提高工作效率，保证工程进度和施工质量，采用机械开挖管沟人工清底整平，（放坡系数根据土质情况而定）。机械下管人工对口安装。先安主管，后安支管，考虑到地下水和雨水，土质差而引起的积水塌方，除采取排水措施外，管沟开挖分段进行，开挖一段，安装一段
12、。管沟开挖由低处向高处延伸施工，以便管沟排水，防止塌方和已安好的管道在雨季因排水不畅而堵塞管道。同时也为后工序的施工带来方便。排水管线应分段施工，分段长度为两检查井的间距，每段中施工内容包括找平基础、安装管枕、铺管、接头处理、交接处检查井等分项，各分项应分开施工，形成流水作业线。这样能加快施工进度。（排水管线施工工艺框架图见附表所示）a、沟槽开挖沟槽开挖时，按要求进行测量放线，确定开挖方法与支护方法，主要采用挖掘机进行施工，另外，在检查井位置，用人工按检查井的几何尺寸开挖井位至设计要求。b、安装管枕及管枕碎先在现场按管枕设计断面预制厚度为20cm的管枕，数量为每节管道下面放23个，待排水管系安
13、装完好后，再支模现浇其余的管枕。c、铺管施工管节长度可选用3m左右，管节较重，现场安排一台16t的轮胎吊进行卸车和铺管操作，工人配合排管。其施工要点如下：1）安装时，应使管内底高程符合规定，接口内平顺，在一个井段内应按图纸要求，挑选管壁厚度一致的管子安装。2）沟槽基底与检查井的底槽跨空处安管时，应将管下处理填实。当在检查井安装需要断截短管时，基破茬不得朝向检查井内。3）管节下槽前应作复查，不合格者不得进槽。d、检查井本排水系统中大部分是10001500圆形检查井，少部分是三通、四通和直线检查井，雨水井采用砖砌结构，污水井采用混凝土结构。检查井参照：按国家标准图集06MS201选型进行施工。（其
14、施工工艺框图见附表所示）e、管道的闭水试验排水管道一定要做闭水试验，其渗水量要满足设计有关要求。当一处的管道全部安装完，且接口全部施工完毕，然后临时堵塞管道上的各项留孔及端头管口，防止它们渗水，上述条件准备好后，可作闭水试验。试验要求：D闭水试验应在管道回填土前进行；2）闭水试验应在管道浸泡水24小时后再进行；3）闭水试验的水位，应为试验段上游管内顶以上2m,带井试验；4）渗水量的观测时间不得小于30分钟；5）观测时，不断向管道内补水，保持试验水头恒定。f、排水系统的回填排水管顶上50cm以下要回填石屑，管顶50cm以上按道路土基、路基要求回填，管接头处的回填要待闭水试验合格后方能进行。回填按
15、分层进行，每层中分层碾压，分层厚度20cm,每层按阶梯式分开不能形成竖坎。每段施工流程：清除沟槽内的水一清除沟内杂物一分层回填一夯实一土工实验f验收。回填注意事项：D回填时保证槽内无水；2）回填土的含水量满足设计要求；3）管道两侧的回填土层高差不得大于30cm；4）管顶以上50cm内的回填土应用木夯分层夯实，50CnI之上用其它夯实设备，L5m之上才能用压路机碾压。g、回填密实要求及检测D标准A、管胸腔部位密实度95%B、管顶上50CnI范围内密实度85%C、管顶上50150Cln范围内，密93%D、管顶150cm以上，密实度95%E、回填土的含水量按GBJ20183执行4、保证进度和质量挑选技术熟练的人员进行管道安装及检查井砌筑粉面工作。分段承包，把任务分配到班组，责任到人，保质保量完成任务。严把质量关，从管材进厂检查、验收到各工序的质量控制，层层把关，严格按照施工规范及图纸要求施工，发现质量问题及时处理。排水管道属重力流管道，对管底沟槽、垫层及管道安装的高程严格控制，确保设计坡度，使水流畅通。为了防止土、石及杂物掉入井内堵塞管道，保障行人安全，在管道、井室施工完后用木板、铁皮等物盖住井口、管头。为了保证管道闭水试验顺利进行，除管道材质接口严格按照施工规范执行外，对检查井的砌筑更应仔细认真，从浇碎垫层到砌井室
