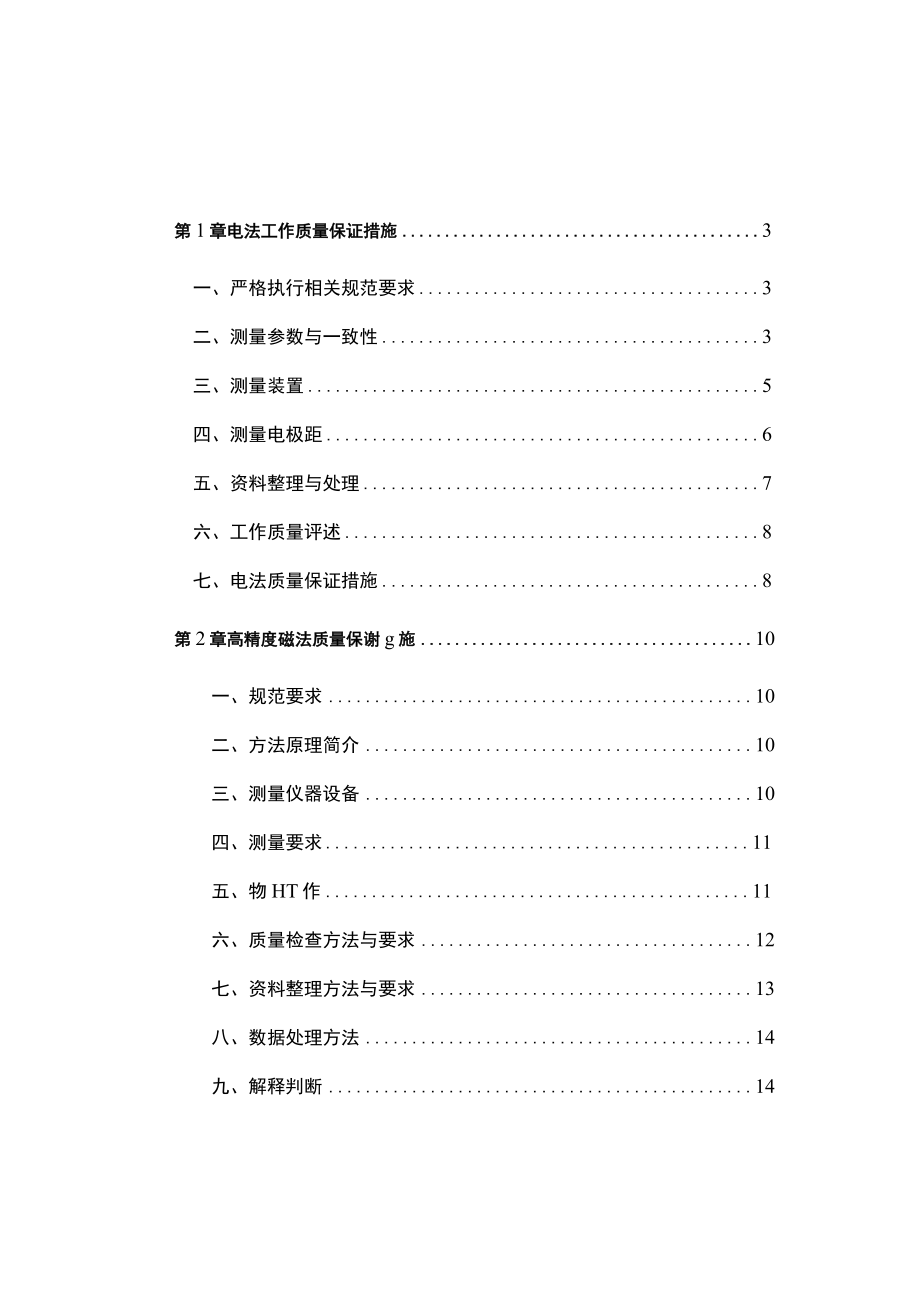

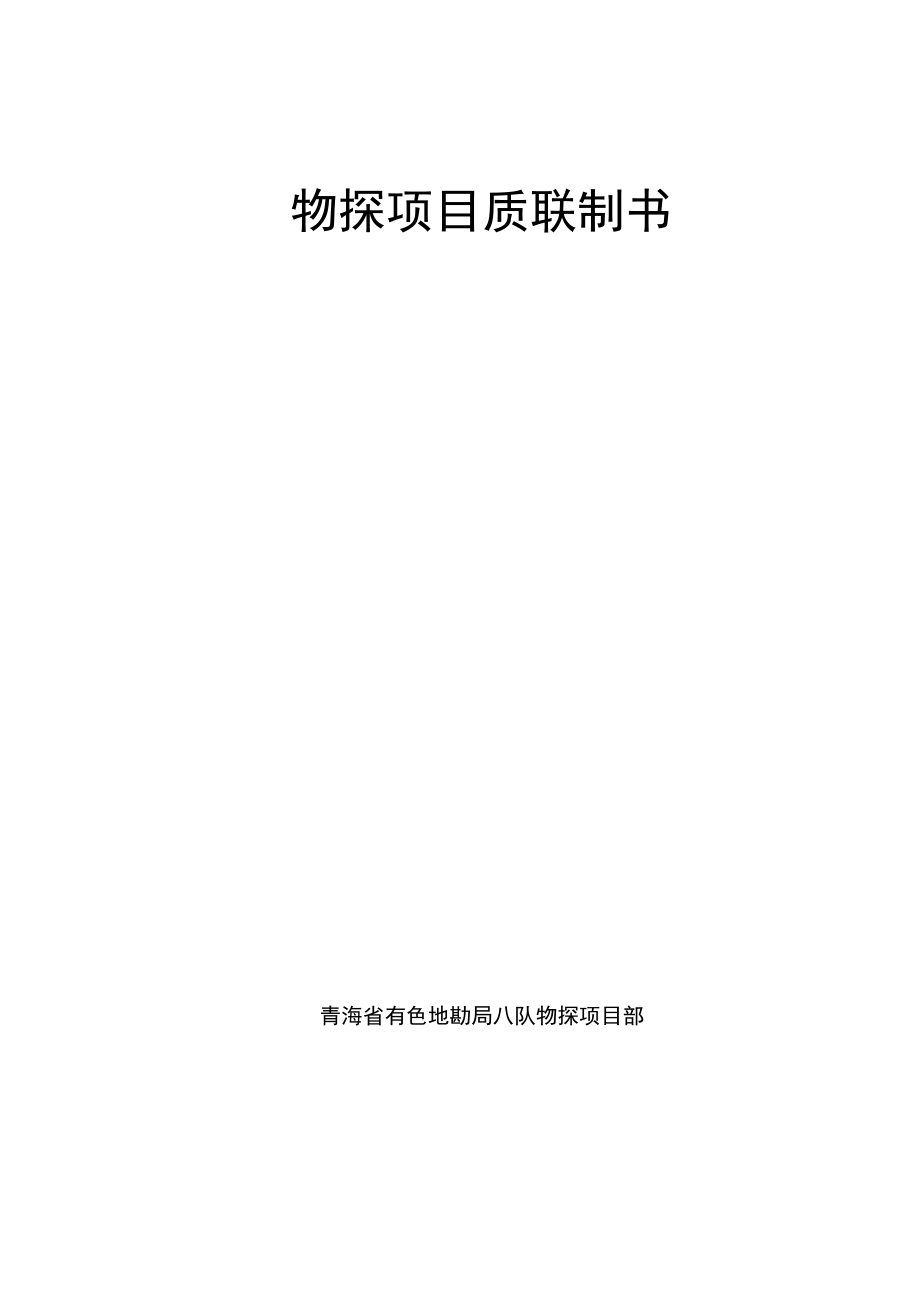

1、物探项目质联制书青海省有色地勘局八队物探项目部第1章电法工作质量保证措施3一、严格执行相关规范要求3二、测量参数与一致性3三、测量装置5四、测量电极距6五、资料整理与处理7六、工作质量评述8七、电法质量保证措施8第2章高精度磁法质量保谢g施10一、规范要求10二、方法原理简介10三、测量仪器设备10四、测量要求11五、物HT作11六、质量检查方法与要求12七、资料整理方法与要求13八、数据处理方法14九、解释判断14第1章电法工作质量保蹿施一、严格执行相关规范要求里抄卜工作按照时间域激发极化法技术规定(DZ/T0070-93)要求开展。激电测量工作接收机采用重庆奔腾雌的DJF-8数字直流激电接

2、收机,该仪器为短导线工作模式,适合多台仪器同时进行观测,能同妾测量4个视极化率值,是一种高分辩率直流激电接收机。仪器配置为主机、电极、连线、便携式计算机及相应软件。发射端采用加拿大凤凰公司V8多功能电法测量系统中的TXU-30大功率发射系统,主要由30KW柴油发机栩口20KW发身枷(TXU-30)及控制盒,供电路线组成。上述仪器设备符合国家相关规范,各项指标均合格,可以投入本次物探工作。测量时使用固体不极化电极,每天出工前都对每组使用的不极化电极严格配对使用,极差不大于O.2mv,且极差稳定,埋设电极时最大接地电阻均小于1.5Ko采用多次测量,取平均值的方法记录数据。在浮现较大异常的部位适当增

3、加了测量次数。二、测量参数与一致性在进行正式测量前需要进行参数的选择试验和仪器的一致性测试。参数的选择试验采用中间梯度装置,分别采用不同的供电周期,延迟时间,采样宽度,叠加次数进行同一测点多次观测进行对照试验。供电方式采用双向短脉冲制式,实际试验确定的采集参数如下:1波电期:8s;延迟时间:250ms;采样宽:40ns;叠加馈:2次。2)为了使各种装置的采集数据具有可比性,上述采集参数在整个激电工作中固定不变。供电功率视实际接地条件而定,普通在6A-14A2、T性试验由于本次使用的激电接收机适合短导线工作方式,可以使用一台发射机供电,多台接收机同时进行数据采集,为了保证在同一条件下正式投入的所

4、有接收机所采集的数据具有可比性,在施工现场对所有接收机进行了一致性试验。试验采用在同一条测线上使用多台接收机往返重复观测,取20点数据进行计算各仪器的均方相对误差,均方误差计算公式如下:M=J-2:f-11(4-4)式中:n第i点被测仪器的观测值;ain,第i点闹准仪器的观测值;ain参预统计的数据个数。实际工作接收机共五台,现场一致性测试采用中间梯度装置,布设AB极距为600米m,测量极距MN为20m,供电制式为双向短脉冲,供电周期为8s,断电延时250ms,采样宽度为40ms,叠加次数为2次,供电电流为13.46Ao选择误差较小WDJS-2080824作为标准仪器,其他四台仪器分别与其1;

5、匕较。仪器均方误差统计结果如下表Ie表仪器T性相对均方误差统计表序号仪器编号视极化率均方误差M(%)n视电阻率均方误差M(%)P备注1080824标准仪器标准仪器20808250.1980.00230808262.0660.58640808270.3450.00250808290.2820.002从上表中的视电阻率均方误差和视极化率均方误差统计结果可以看出:五台仪器具有很好的一致性,可以满足同时工作的技术要求。三、测量装置1、剖面测联置剖面测量使用中间梯度装置,装置示意图如图1所示。本次实际测量时AB供电极距大于1200m,保持AB供电位置不变,在AB测线的中间1/22/3的区域测量,根据实际

6、电极布设条件实际确定供电极距,实际供电极8巨在1600m2400m内,能保证有效的探测深度,测量中为了提高工作效率,在供电测线旁侧也同时进行测量,同时测量的旁侧测线距主测线在AB/5范围内,满足规范要求。进行中间梯度测量时,使用一台发射机供电,多台接收机在多条测线上同时接收,可大大提高工作效率。2、三极测深装置本次激电测深工作主要采用三极激电测深装置。在测量中供电电极B置于无穷远,供电电极A点位于测深点处。保持MN的中心点不变,逐渐扩大MN中心点与供电电极A的距离,测量视极年和视电阻率。测量过程中根据一次场电位差的大小适当调整测量极距MNo3、固定点源测深装置为了进行方法的对照,本次激电测深工

7、作中设计了固定点源测深剖面一条,固定点源测深装置如图2所示。f一:一!-CHImJ-CHcjnZZZZZ/ZZZZZZZZZZA图2IP测棒宣示意图在测量过程中将供电电极A(电源正极)固定在测深点处不动,另一个供电电极B(电源负极)置于无穷远处,并使AB极连线与待测测线垂直,以A点为中心,在A的两侧胡够测量电极MN进行测量,得到摆布两支测深曲线,通过加大AO距离达到测深的目的。该装置又称固定点源双边三极测深。实际生产中,使用这种装置测量,可以有效发挥导线测量方式的优势:在测深点A的摆布两侧可以进行多组同时测量,以提高工作效率。四、测量电极距1、中间梯度中间梯度测量时测量极距为40m,供电极距根

8、据测线两端的接地条件适当选择,实际供电极距均大于120Oln,最大供电极距为294Oln,尽量保证测线处于均匀电场部位。2、三极测深及固定点源测深为保证勘探深度达500m以上,最大AO距不小于600mo当AO品巨大于600m后,测量时往往电位差较小,测量极距为40m、80m或者120m三种;在挨近供电点A处的IOOm内,根据接收机所测一次场电位差的大小选择IOm和20m的测量极距。五、资料整理与处理当天野卜数据采集完成后都及时进行了整理,将测点数据文件按测线进行汇总,填写各测线或者测深点测量数据对应的数据文件表头,填写供电极距、各测点对应的接收极距、供电电流,并进行各点装置系数和视电阻率的计窗

9、口复算检2、资料的预处理对原始测量数据进行预处理:将每条测线或者每一个测深点测量数据文件中的同一测点的多次测量值进行飞点”剔除,却卓偏差较大的值,保留两次以上爵妾近的测量值,并对其求平均值,将该平均值作为该测点的测量值。3、成图对于预处理后的中间梯度法资料,将各测点的实测平面坐标值和高程按点号填入相应的激电中梯数据文件中,进行数据网格化并进行彳氐通滤波,制作出视极化蔚口视电阻率中间梯度等值线平面图,选择视极化率均方相对误差的三倍值作为最小极化率异常值,进行视极化率异常区域的圈定并对异常区进行编号,以便后期结合区域地质资料进行综合解释。六、工作质量评述1、里勃卜生产严格按照时间域激发极化法技术规

10、定(DZA0070-93)要求开展野外工作,工作方法正确,数据采集真实可靠,记录准确清晰,同时在施工中进行了质量检查,并按下列公式(6-1)和公式(6-2)计算视电阻率和视极化率的均方相对误差。(6-1)(6-2)分别计算了视电阻率及极化率的相对均方误差,计算结果见表2:表2激电工作质量检g度统计表测量方法总工作量质检工作量质检率()均方误差()M(%)P8M(%)na激发极化中间梯度剖面48.44km2.725.62.873.35测深点4237.12.162.64七、电法质量保证措施在本次项目的数据采集、日检及验收和整理等一系列操作中实施了多种方式保证数据质量:的检查收(1)对野外采集的原始

11、数据必须当天进行检查验收,以便及时发现问题并及时处理。检查的具体内容为仪器导出的各栏数据是否完整、各项技术指标是否达到题口设计书的要求,野外浮现的畸变点、突变点、异常点是否进行了必要的检查观测,发现的异常是否完整。(2)凡因违反设计书规定使数据无法使用或者质量严重降低的数据必须返工,个别点报废但不妨碍整体的可靠性的数据除外。个别测线因对设计书执行不严,无法保证资料质量的应重新测量,对于发现的较重要的异常应安排检查测量,以确定异常的可靠性。(3)复算结果的错误率不得超过百分之一,异常地段的计算保证全部正确,不得有因计算误差而浮现假异常。野外观测结果复算后,应及时编绘各种成果草图,以便指导下一步野

12、工作和进行资料的综合研究。草图的内容应逐步完善和加深其综合程度,作为编绘正式图件的手稿。2、观测结果的频在对原始记录检查的基础上,室内数据整理人员应对计算所使用的常数进行百分之百的复核,对全部计算进行100%的复算,复算精度不能低于百分之一。对仪器性能进行标定、质量检杳、电性参数测定、测地、地质、试验等资料应根据工作发展及时加以整理并编绘相应的图件和表格,作为资料研究的质量指标。野外工作期间应按阶段进行原始资料的编录,以及加蹊制各种表格;图件,并做统一整饰、装订和编目,以便提交。第2章高精度磁法质量保磁施-规范要求工作按照DZ/T007193地面高精度磁测技术规程进行。二、方法原理简介根据磁法

13、勘探的基本理论,地面磁法勘探是在地面观测地下介质磁性差异引起的磁场变化的一种地球物理勘查方法。含有磁性矿物的各种岩(矿)石和其他磁性物体,由于具有不同的剩余磁性和感应磁性,能形成相应的磁场异常,叠加在正常地磁场上。通过仪器测量,研究地面磁异常的特征,达到找矿和解决其他地质问题的目的。根据地面高精度磁测技术规程(DZ/T007193),高精度磁法勘探是指磁总误差小于或者等于5T的磁测工作。主要用于弱磁性目标物的勘查以及隐伏磁性体在地表产生的弱磁异常研究等工作。磁力勘测设计应根据磁测的具体任务,确定测区范围:测区范围必需保证探测成果轮廓完整,周围有一定面积的正常场背景。测网的布置:测线距离应大于成

14、图比例尺上1cm的长度,并保证最小故意义地质体上有一条测线通过,其测点距离应保证测线上至少有3个连续测点能反映异常。三、测量仪器设备本次高精度磁测使用的仪器为WCZ-I质子磁力仪,仪器性能指标如下:令测量范围:20000nTIOOOOOnT;令测量精度:InT;令分辨率:0.1nT;令允许梯度:5000nTm;令存贮数据:50000个(有掉电保护功能);令电源:内置锂电池;四、测量要求(1)记录以电子文本和纸介质文本的形式表达和存储。(2)记录的有效数字位数取至0.OlnTo五、物性工作为了更好的解释激电测深资料,区别矿与非矿异常,对测区内各类岩矿石磁性参数取样进行测定。(1)标本测定法 标本

15、采自天然露头、钻井岩心或者矿场地层断面。在钻井或者矿场采集标本时,应清晰磁性污染。 同一岩性标本,应采自该岩石的不同露头,标本采集点应分布均匀。 标本应修成立方体,体积100cm3-500cm3为宜。标本应及时准确登录,内容包括编号、岩石名称、地点、采集人、日期和地层寸代。测定剩余磁化强度,应采集定向标本。(2)露头测定法用磁化率仪在露头上直接测定岩石磁化率。每一个采集点测5个以上数据平均。六、质量检查方法与要求(1)质量检查与评价前1度磁测工作的质量检查率不应低于3%5%,精测剧面的质量检查率应达到10%,绝对点数不少于30点。质量检查点的分布要均匀。关于微磁测量工作的野卜观测质量检查与评价,按专项设计的要求执行。当检查结果误差超过设计规定,或者在某些地段存在明显系统误差时,应适当增加检查量.以提高检查结果的可信度。(
