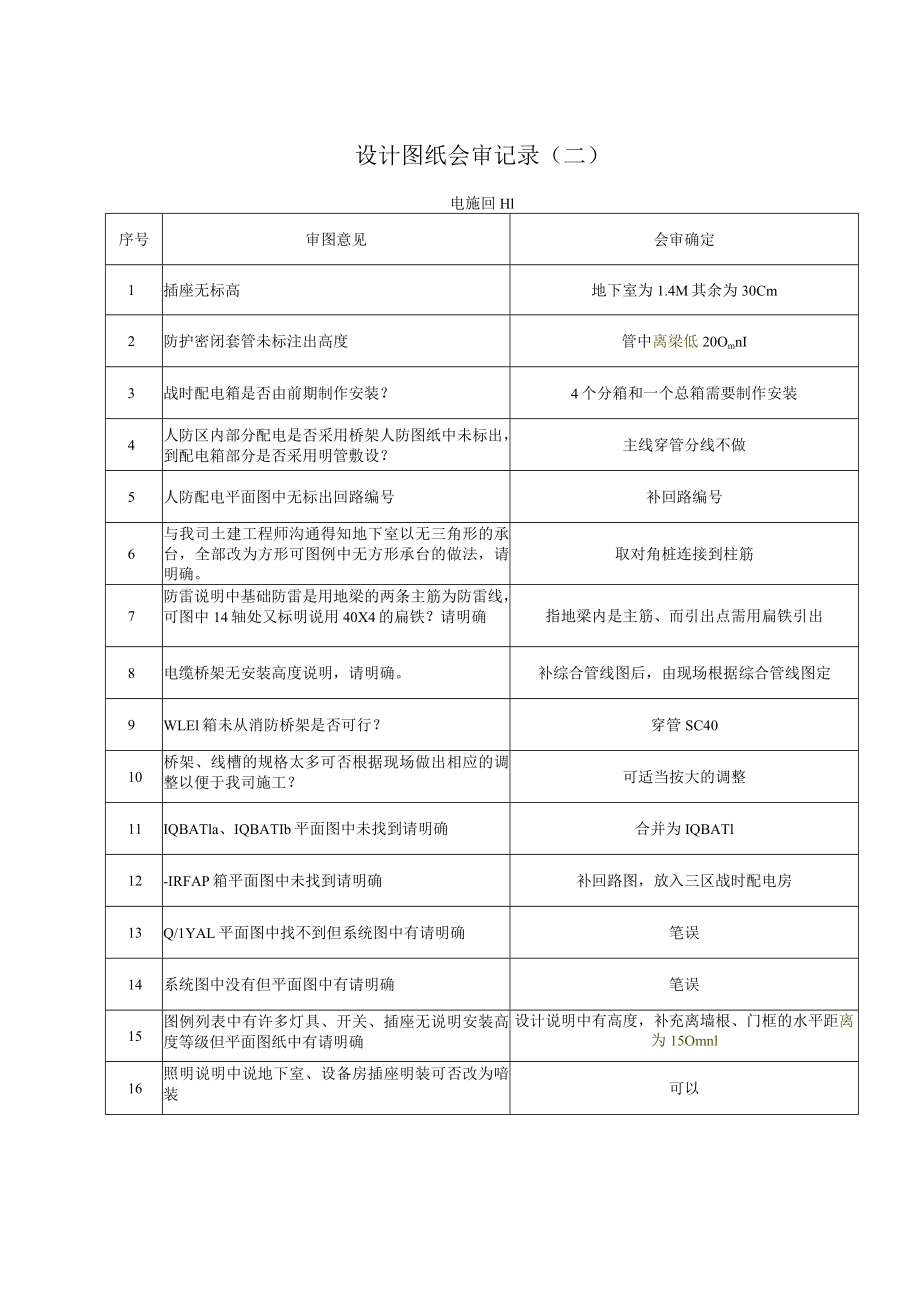

1、设计图纸会审记录（二）电施回Hl序号审图意见会审确定1插座无标高地下室为1.4M其余为30Cm2防护密闭套管未标注出高度管中离梁低20OmnI3战时配电箱是否由前期制作安装？4个分箱和一个总箱需要制作安装4人防区内部分配电是否采用桥架人防图纸中未标出，到配电箱部分是否采用明管敷设？主线穿管分线不做5人防配电平面图中无标出回路编号补回路编号6与我司土建工程师沟通得知地下室以无三角形的承台，全部改为方形可图例中无方形承台的做法，请明确。取对角桩连接到柱筋7防雷说明中基础防雷是用地梁的两条主筋为防雷线，可图中14轴处又标明说用40X4的扁铁？请明确指地梁内是主筋、而引出点需用扁铁引出8电缆桥架无安装
2、高度说明，请明确。补综合管线图后，由现场根据综合管线图定9WLEl箱未从消防桥架是否可行？穿管SC4010桥架、线槽的规格太多可否根据现场做出相应的调整以便于我司施工？可适当按大的调整11IQBATla、IQBATIb平面图中未找到请明确合并为IQBATl12-IRFAP箱平面图中未找到请明确补回路图，放入三区战时配电房13Q/1YAL平面图中找不到但系统图中有请明确笔误14系统图中没有但平面图中有请明确笔误15图例列表中有许多灯具、开关、插座无说明安装高度等级但平面图纸中有请明确设计说明中有高度，补充离墙根、门框的水平距离为15Omnl16照明说明中说地下室、设备房插座明装可否改为喑装可以1

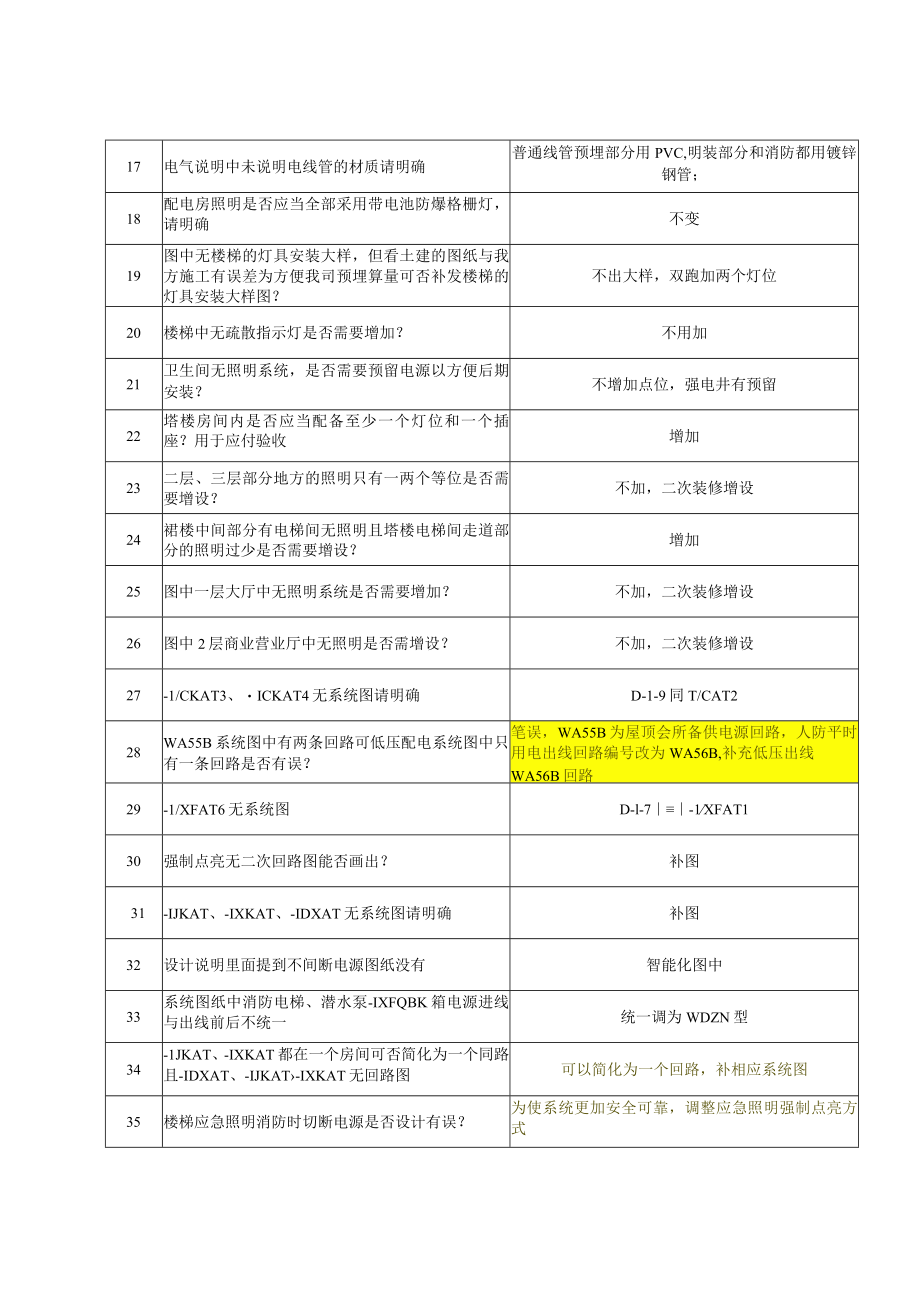

3、7电气说明中未说明电线管的材质请明确普通线管预埋部分用PVC,明装部分和消防都用镀锌钢管；18配电房照明是否应当全部采用带电池防爆格栅灯，请明确不变19图中无楼梯的灯具安装大样，但看土建的图纸与我方施工有误差为方便我司预埋算量可否补发楼梯的灯具安装大样图？不出大样，双跑加两个灯位20楼梯中无疏散指示灯是否需要增加？不用加21卫生间无照明系统，是否需要预留电源以方便后期安装？不增加点位，强电井有预留22塔楼房间内是否应当配备至少一个灯位和一个插座？用于应付验收增加23二层、三层部分地方的照明只有一两个等位是否需要增设？不加，二次装修增设24裙楼中间部分有电梯间无照明且塔楼电梯间走道部分的照明过少
4、是否需要增设？增加25图中一层大厅中无照明系统是否需要增加？不加，二次装修增设26图中2层商业营业厅中无照明是否需增设？不加，二次装修增设27-1/CKAT3、ICKAT4无系统图请明确D-1-9同T/CAT228WA55B系统图中有两条回路可低压配电系统图中只有一条回路是否有误？笔误，WA55B为屋顶会所备供电源回路，人防平时用电出线回路编号改为WA56B,补充低压出线WA56B回路29-1/XFAT6无系统图D-l-7-1XFAT130强制点亮无二次回路图能否画出？补图31-IJKAT、-IXKAT、-IDXAT无系统图请明确补图32设计说明里面提到不间断电源图纸没有智能化图中33系统图纸

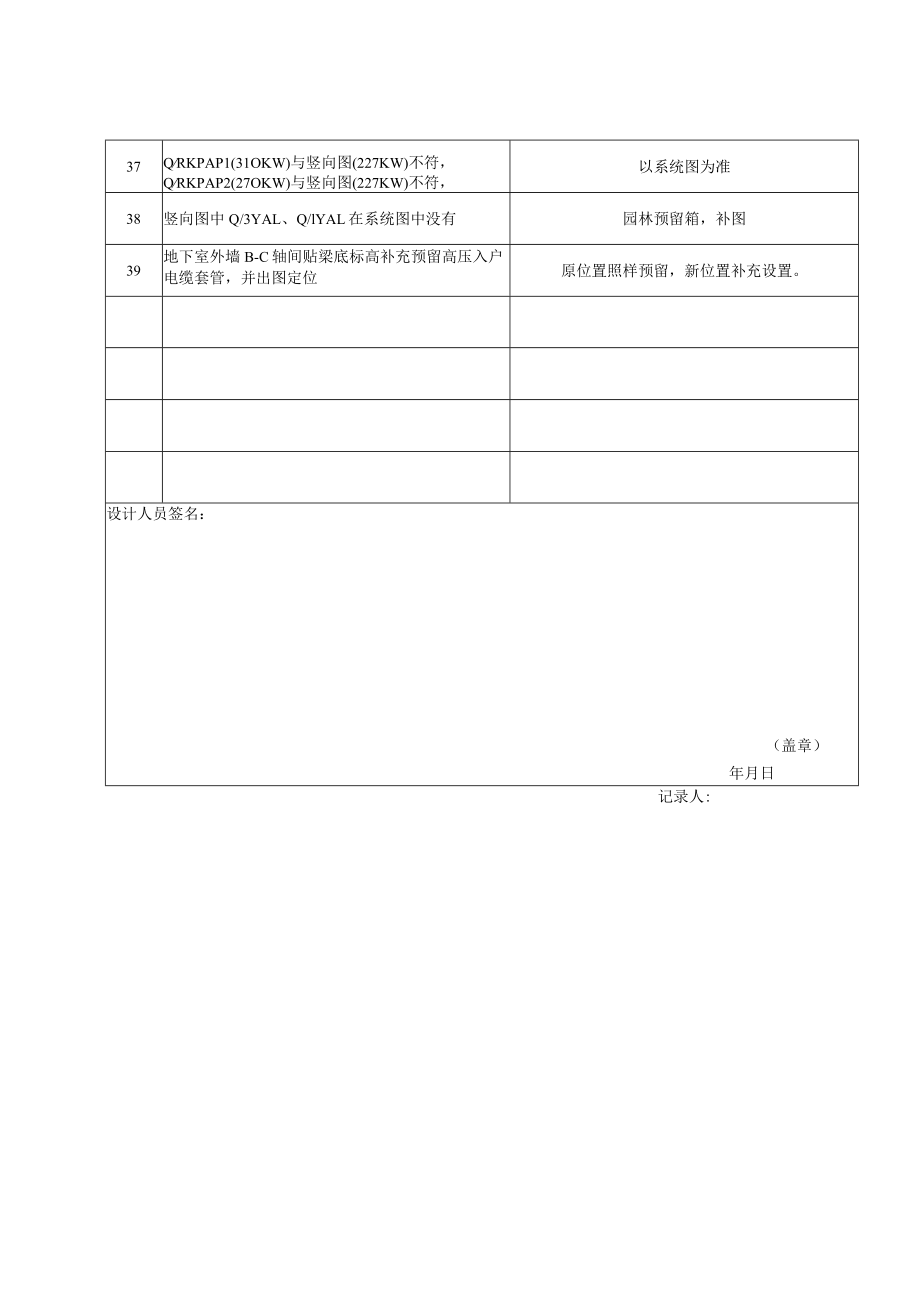

5、中消防电梯、潜水泵-IXFQBK箱电源进线与出线前后不统一统一调为WDZN型34-1JKAT、-IXKAT都在一个房间可否简化为一个同路且-IDXAT、-IJKAT-IXKAT无回路图可以简化为一个回路，补相应系统图35楼梯应急照明消防时切断电源是否设计有误？为使系统更加安全可靠，调整应急照明强制点亮方式37QRKPAP1(31OKW)与竖向图(227KW)不符，QRKPAP2(27OKW)与竖向图(227KW)不符，以系统图为准38竖向图中Q/3YAL、Q/lYAL在系统图中没有园林预留箱，补图39地下室外墙B-C轴间贴梁底标高补充预留高压入户电缆套管，并出图定位原位置照样预留，新位置补充设置。设计人员签名：（盖章）年月日记录人:
