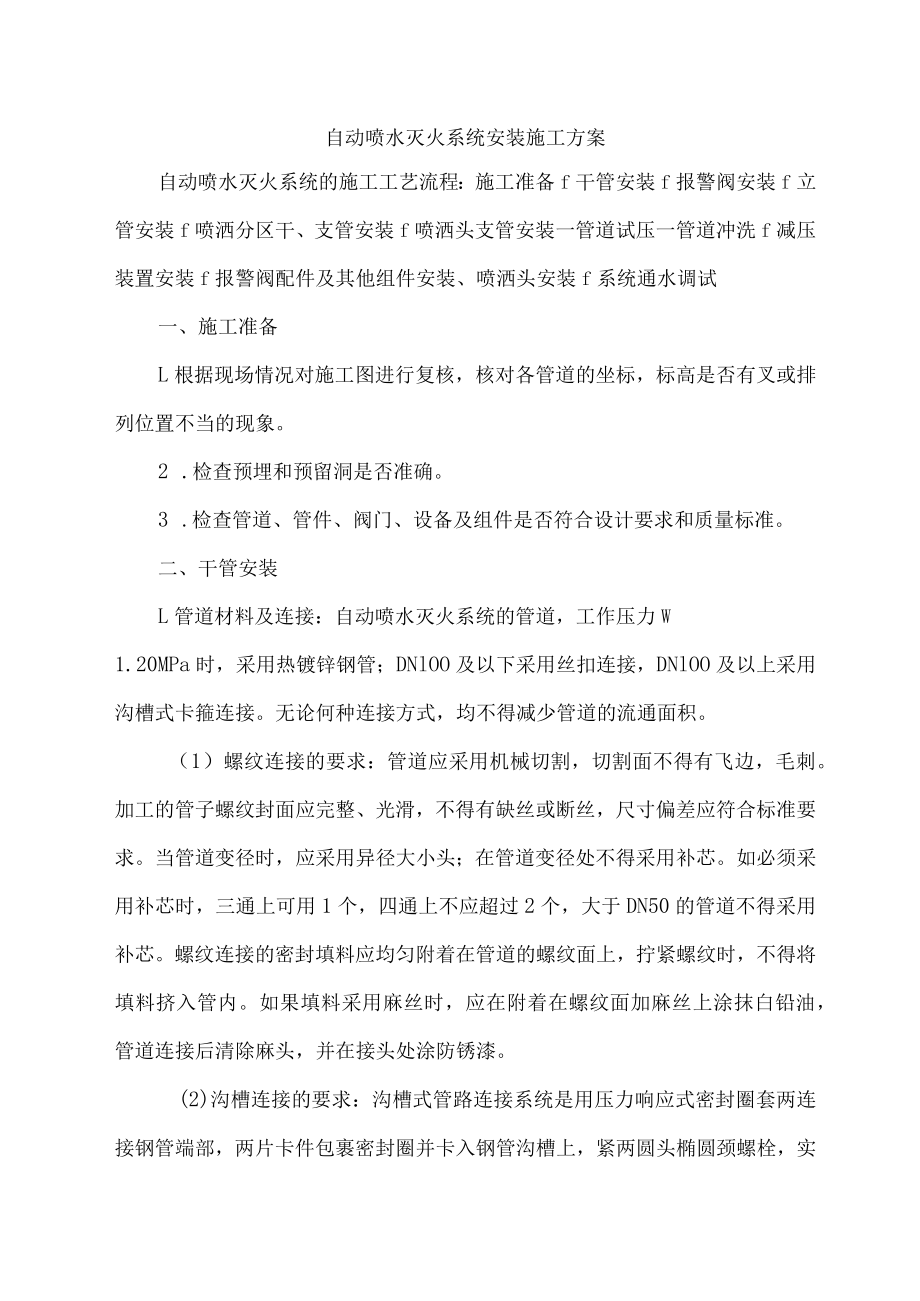

自动喷水灭火系统安装施工方案.docx_第1页
第1页 / 共12页

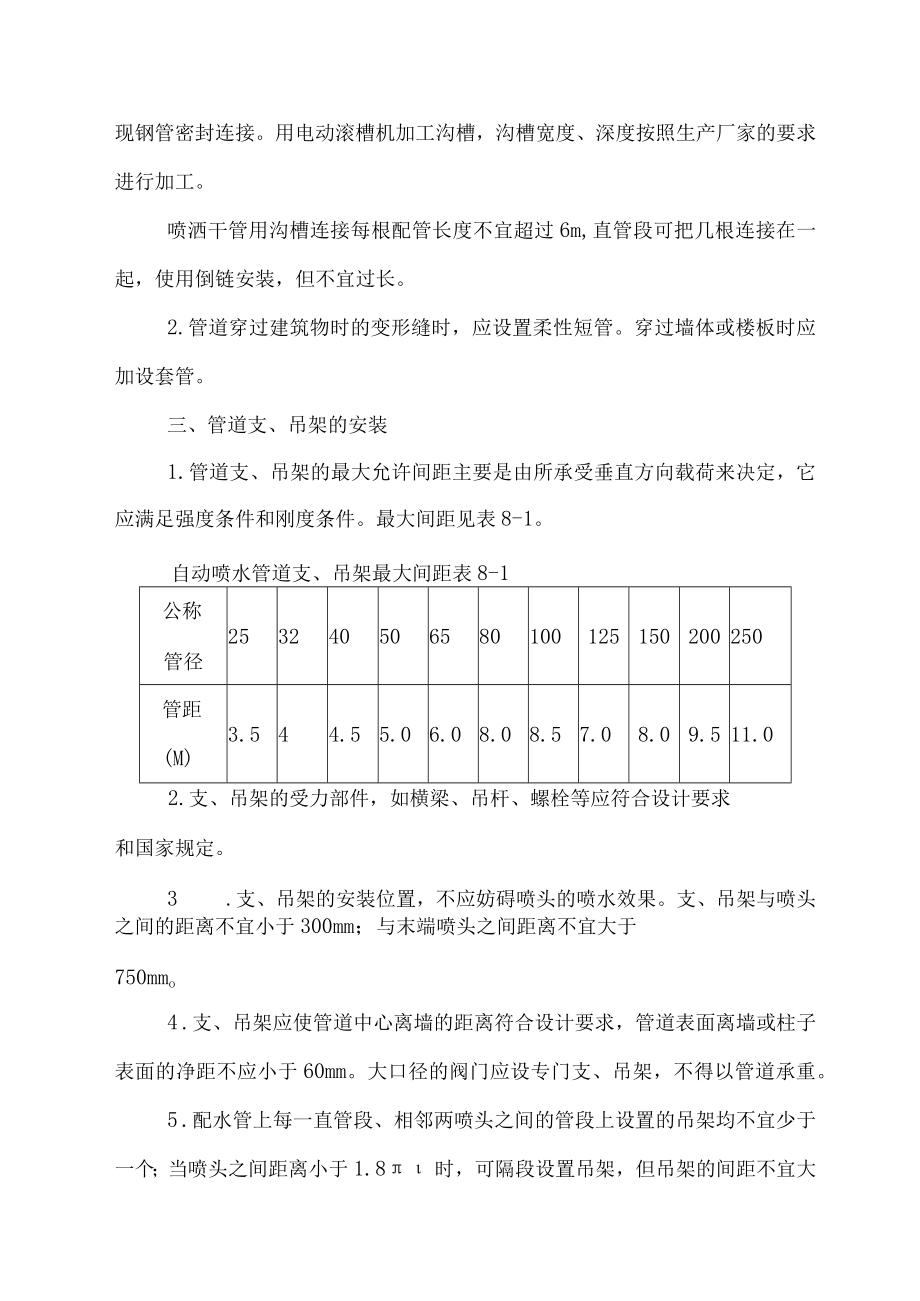

自动喷水灭火系统安装施工方案.docx_第2页
第2页 / 共12页

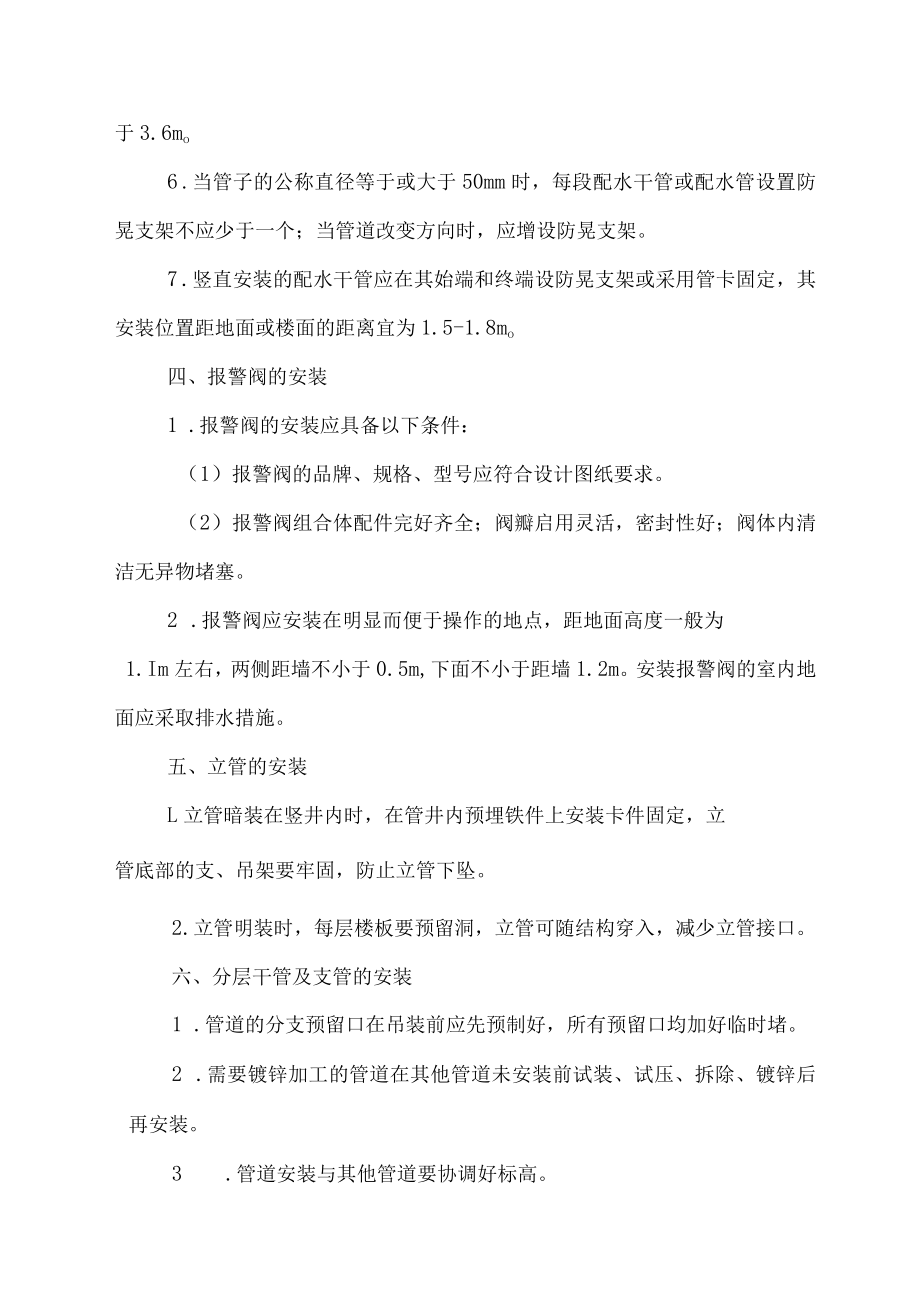

自动喷水灭火系统安装施工方案.docx_第3页
第3页 / 共12页
自动喷水灭火系统安装施工方案.docx_第4页
第4页 / 共12页
自动喷水灭火系统安装施工方案.docx_第5页
第5页 / 共12页
自动喷水灭火系统安装施工方案.docx_第6页
第6页 / 共12页
自动喷水灭火系统安装施工方案.docx_第7页
第7页 / 共12页
自动喷水灭火系统安装施工方案.docx_第8页
第8页 / 共12页
自动喷水灭火系统安装施工方案.docx_第9页
第9页 / 共12页
自动喷水灭火系统安装施工方案.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《自动喷水灭火系统安装施工方案.docx》由会员分享,可在线阅读,更多相关《自动喷水灭火系统安装施工方案.docx(12页珍藏版)》请在第壹文秘上搜索。

1、自动喷水灭火系统安装施工方案自动喷水灭火系统的施工工艺流程:施工准备f干管安装f报警阀安装f立管安装f喷洒分区干、支管安装f喷洒头支管安装一管道试压一管道冲洗f减压装置安装f报警阀配件及其他组件安装、喷洒头安装f系统通水调试一、施工准备L根据现场情况对施工图进行复核,核对各管道的坐标,标高是否有叉或排列位置不当的现象。2 .检查预埋和预留洞是否准确。3 .检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。二、干管安装L管道材料及连接:自动喷水灭火系统的管道,工作压力W1.20MPa时,采用热镀锌钢管;DNlOO及以下采用丝扣连接,DNlOO及以上采用沟槽式卡箍连接。无论何种连接方式,

2、均不得减少管道的流通面积。(1)螺纹连接的要求:管道应采用机械切割,切割面不得有飞边,毛刺。加工的管子螺纹封面应完整、光滑,不得有缺丝或断丝,尺寸偏差应符合标准要求。当管道变径时,应采用异径大小头;在管道变径处不得采用补芯。如必须采用补芯时,三通上可用1个,四通上不应超过2个,大于DN50的管道不得采用补芯。螺纹连接的密封填料应均匀附着在管道的螺纹面上,拧紧螺纹时,不得将填料挤入管内。如果填料采用麻丝时,应在附着在螺纹面加麻丝上涂抹白铅油,管道连接后清除麻头,并在接头处涂防锈漆。(2)沟槽连接的要求:沟槽式管路连接系统是用压力响应式密封圈套两连接钢管端部,两片卡件包裹密封圈并卡入钢管沟槽上,紧

3、两圆头椭圆颈螺栓,实现钢管密封连接。用电动滚槽机加工沟槽,沟槽宽度、深度按照生产厂家的要求进行加工。喷洒干管用沟槽连接每根配管长度不宜超过6m,直管段可把几根连接在一起,使用倒链安装,但不宜过长。2.管道穿过建筑物时的变形缝时,应设置柔性短管。穿过墙体或楼板时应加设套管。三、管道支、吊架的安装1.管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定,它应满足强度条件和刚度条件。最大间距见表8-1。自动喷水管道支、吊架最大间距表8-1公称管径253240506580100125150200250管距(M)3.544.55.06.08.08.57.08.09.511.02.支、吊架的受力部件

4、,如横梁、吊杆、螺栓等应符合设计要求和国家规定。3 .支、吊架的安装位置,不应妨碍喷头的喷水效果。支、吊架与喷头之间的距离不宜小于300mm;与末端喷头之间距离不宜大于750mmo4 .支、吊架应使管道中心离墙的距离符合设计要求,管道表面离墙或柱子表面的净距不应小于60mm。大口径的阀门应设专门支、吊架,不得以管道承重。5 .配水管上每一直管段、相邻两喷头之间的管段上设置的吊架均不宜少于一个;当喷头之间距离小于1.8时,可隔段设置吊架,但吊架的间距不宜大于3.6mo6 .当管子的公称直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应少于一个;当管道改变方向时,应增设防晃支架。7 .

5、竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定,其安装位置距地面或楼面的距离宜为1.5-1.8mo四、报警阀的安装1 .报警阀的安装应具备以下条件:(1)报警阀的品牌、规格、型号应符合设计图纸要求。(2)报警阀组合体配件完好齐全;阀瓣启用灵活,密封性好;阀体内清洁无异物堵塞。2 .报警阀应安装在明显而便于操作的地点,距地面高度一般为1.Im左右,两侧距墙不小于0.5m,下面不小于距墙1.2m。安装报警阀的室内地面应采取排水措施。五、立管的安装L立管暗装在竖井内时,在管井内预埋铁件上安装卡件固定,立管底部的支、吊架要牢固,防止立管下坠。2.立管明装时,每层楼板要预留洞,立管可随结构穿

6、入,减少立管接口。六、分层干管及支管的安装1 .管道的分支预留口在吊装前应先预制好,所有预留口均加好临时堵。2 .需要镀锌加工的管道在其他管道未安装前试装、试压、拆除、镀锌后再安装。3 .管道安装与其他管道要协调好标高。4 .管道变径时不得采用补芯。5 .向上喷的喷头有条件的可与分支干管顺序安装好。其他管道安装完后不易操作的位置也应先安装好向上喷的喷头。6 .喷头分支水流指示器后不得连接其他用水设施,每路分支均应设置测压装置。7 .管道坡度。自动喷水灭火系统中的管道,为了测试,维护和检修的方便,须及时排空管道中的水,因此在安装中,管道应有坡度。配水支管坡度不小于4%o,配水管和水平管不小于2%

7、。七、喷头支管安装L根据喷头的安装位置,将喷头支管做到喷头的安装位置,用丝堵代替喷头拧在支管末端上。2.根据喷头溅水盘安装要求,对管道甩口高度进行复核。要求在安装完后,溅水盘高度应符合下列规定:(1)喷头安装时,应按设计规范要求确保溅水盘与吊顶、门、窗、洞口和墙面的距离。当溅水盘高于附近梁底、通风管道腹面或短墙、隔墙顶时,喷头与这些障碍物的距离及安装方向应符合表8-2所Jo溅水盘高于梁底的喷头布置表8-2喷头向上安装喷头向下安装喷头与梁边的距离(cm)溅水盘高于梁底距离(cm)喷头与梁边的距离(cm)溅水盘高于梁底距离(cm)30.5-61.02.5204.061.0-76.05.14010.

8、076.0-91.57.66820.091.5-107.010.28030.0107.0-122.015.210041.5122.0-137.017.812046.0137.0-153.022.914046.0153.0-168.028.016046.0168.0-183.035.618046.0喷头与墙的水平距离和垂直距离应符合表8-3所示。喷头距离墙的水平和最小垂直距离表8-3水平距离(cm)1522.53037.5456075290距离顶最小垂直距离(cm)7.510152023.831.838.745(2)当梁的高度使喷头高于梁底的最大距离不能满足上述规定的距离,应以此梁作为边墙对待;

9、如果梁与梁之间的中心间距小于8m时,可用交错布置喷头方法解决。(3)当通风管道宽度大于2m时,喷头应安装在其腹面以下。(4)斜面下的喷头安装,其溅水盘必须平行于斜面,在斜面下的喷头间距要以水平投影的间距计算,并不得大于4m。(5) 一般喷头间距不应小于2m,以避免一个喷头喷出的水流淋湿另一个喷头,影响它的动作灵敏度,除非二者之间有一挡水作用的构件。如果喷头一定要小于2m时,可在两喷头之间安装专用的挡水板。挡水板的宽为20Omnb高15Onlnb最好是金属板,挡水板的顶端应延伸至溅水盘上方大约50-75n的地方。八、管道试压系统安装完后,应按设计要求对管网进行强度,严密性试验,以验证其工程质量。

10、管网的强度、严密性试验一般采用水压进行试验。L试压前应具备的条件(1)系统安装符合设计及规范要求。(2)支、吊架齐全可靠。(3)预检合格。(4)压力表已校验。(5)对不能参加试验的设备应加以隔离。(6)加设盲板的部位应有明显标记并作好记录。2.水压试验:水压试验分强度和严密性试验。水压试验应用洁净水进行,不得用海水或含有腐蚀性化学物质的溶液。试验时环境温度不应低于5,当低于5时,应有防冻措施。(1)强度试验:当系统设计工作压力WLOMPa时,水压强度试验压力应为设计工作压力的L5倍,但不低于L4MPa;当设计工作压力大于1.0MPa时,试验压力应为工作压力加0.4MPao水压试验的测试点应设在

11、系统管网的最低点,注水时应注意管内的空气排净,并缓慢升压。水压达到试验压力后,稳压30min,管网不渗不漏,压力下降不大于005MPa为合格。(2)严密性试验:严密性试验在水压强度试验和管网冲洗合格后进行,试验压力为工作压力,稳压24h,不渗不漏为合格。九、管道冲洗L冲洗顺序:管道冲洗应在试压合格后分段进行。顺序是,先室外,后室内;先地下,后地上;地上部分应按立管,配水干管、配水支管的先后进2 .冲洗水量:管道冲洗一般用水冲法。在冲洗前应对系统内的设备采取保护措施,将止回网和报警阀等暂时拆除,待冲洗结束后再复位。冲洗时水流速应不小于3ms,流量应符合下页表的规定。3 .冲洗直径大于IoOmnl

12、管道时,应对其焊缝、死角和底部进行敲打,但不得损伤管道。4 .水冲洗应连续进行,以出口的水色和透明度与入口的回测基本为合格。管道水冲洗流量见(表8-4)表8-4管子规格(DN)冲洗流量(Ls)15056100257514506404十、减压装置安装在高层消防系统中,低层的喷洒头流量过大,可采用减压孔板或节流管等装置均衡压力。减压孔板应设置在直径不小于DN50的水平管段上,孔口直径不应小于安装管段直径的50%。孔板应安装在水流转弯处下游一侧的直管段上,与弯管距离不应小于设置管段直径的2倍。采用节流管时,其长度不宜小于1m。节流管直径按表8-5所示选用。节流管直径表8-5管段公称直径5065801

13、00125150200节流管直径(mm)253240506580100卜一、报警阀配件及其他组件安装1 .报警阀配件安装:报警阀组的配件安装应在交工前进行,其安装应符合以下规定:(I)压力表应安装在报警阀上便于观测的位置。(2)排水管和试验阀应安装在便于操作的地方。(3)水源控制阀应有可靠的开启锁定设施。(4)湿式报警阀的安装除应符合上述要求外,还应使报警阀前后的管道能顺利充满水,压力波动时,水力警铃不应发生误报警;每一个防火区都设有一个水流指示器。2 .水流指示器的安装(1)水流指示器的安装应在管道试压和冲洗合格后进行,水流指示器的规格、型号应符合设计要求。(2)水流指示器应竖直安装在水平管

14、道上侧,其动作方向应和水流方向应一致;安装后的水流指示器叶片、膜片应动作灵活,不应与管壁发生碰擦。(3)在管道上开孔时,应使用开孔器开孔。不能使用割具开孔,以避免溶渣滴入管内,在使用时卡住叶片。3 .水力警铃的安装:水力警铃应安装在公共通道或值班室附近的外墙上,且应安装检测用的阀门。水力警铃和报警阀的连接应采用镀锌钢管,当镀锌钢管的公称直径为DN15时,其长度不应大于6m镀锌钢管的公称直径为DN20时,其长度不应大于20m;安装后的水力警铃启动压力不应小于0.05MPa)4 .信号阀的安装:信号阀应安装在水流指示器前的管道上,与水流指示器之间的距离不应小于500mm。5 .排气阀的安装:排气阀

15、的安装应在系统管网试压和冲洗合格后进行;排气阀应安装在配水管顶部,配水管的末端,且应确保无渗透漏。6 .控制阀的安装:控制阀的规格、型号和安装位置均应符合设计要求;安装方向应正确,控制阀内应清洁、无堵塞、无渗漏;主要控制阀应加设启闭标志;隐蔽处的控制阀应在明显处设有指示其位置的标心、O7 .压力开关的安装:压力开关应竖直安装在通往水力警铃的管道上,且不应在安装中拆装改动。8 .末端试水装置的安装:末端试水装置宜安装在系统管网末端或分区管网末端。十二、喷头的安装1 .在安装喷头前,管道系统应经过试压、冲洗。2 .喷头在安装时,应使用专用扳手,严禁利用喷头的框架施拧。如喷头的框架,溅水盘变形或释放原件损伤时,应换上规格、型号相同的喷头,当喷头孔口小于DNlo时,在干管
