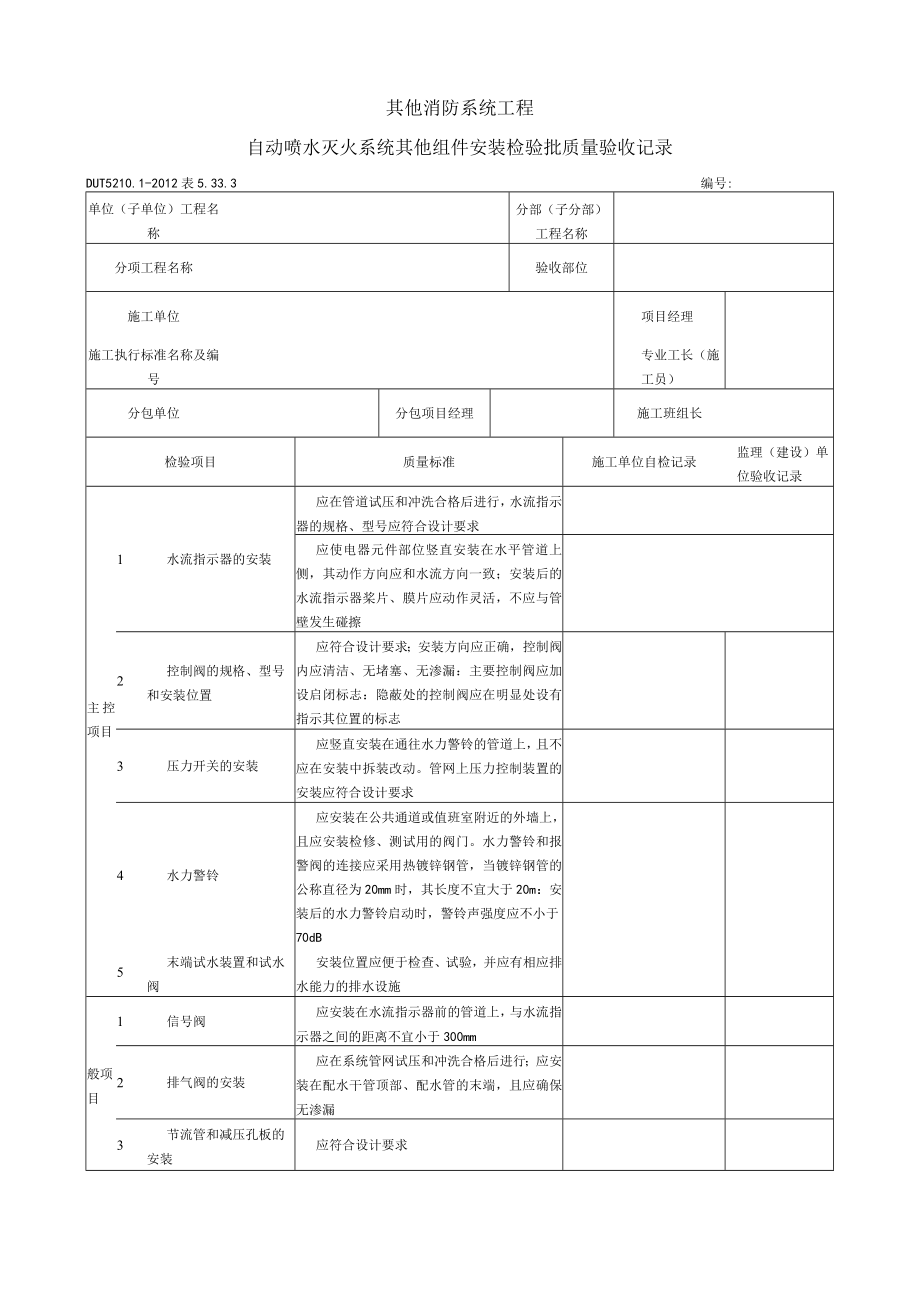

表5.33.3 自动喷水灭火系统其他组件安装 检验批质量验收记录.docx_第1页
第1页 / 共3页

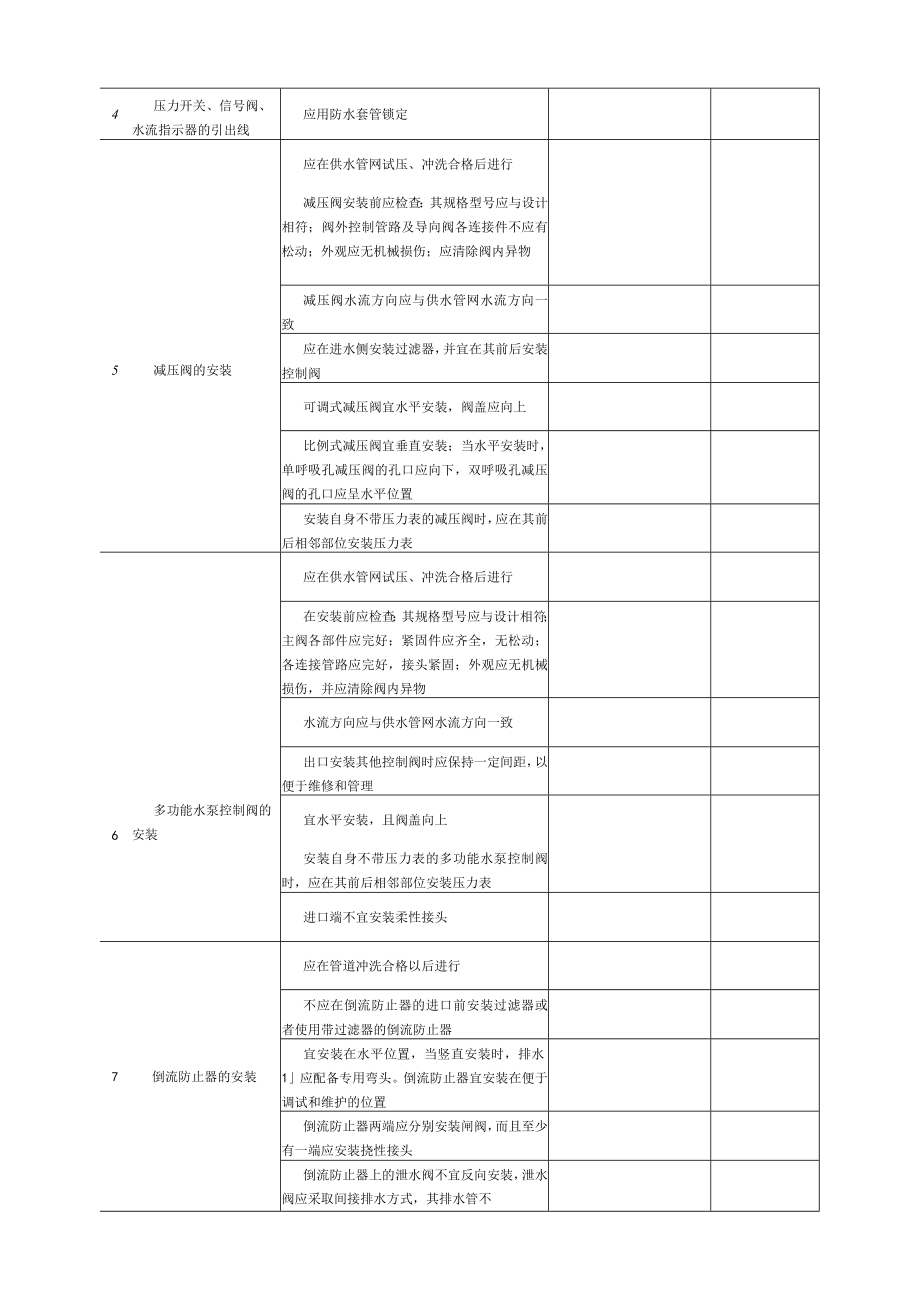

表5.33.3 自动喷水灭火系统其他组件安装 检验批质量验收记录.docx_第2页
第2页 / 共3页

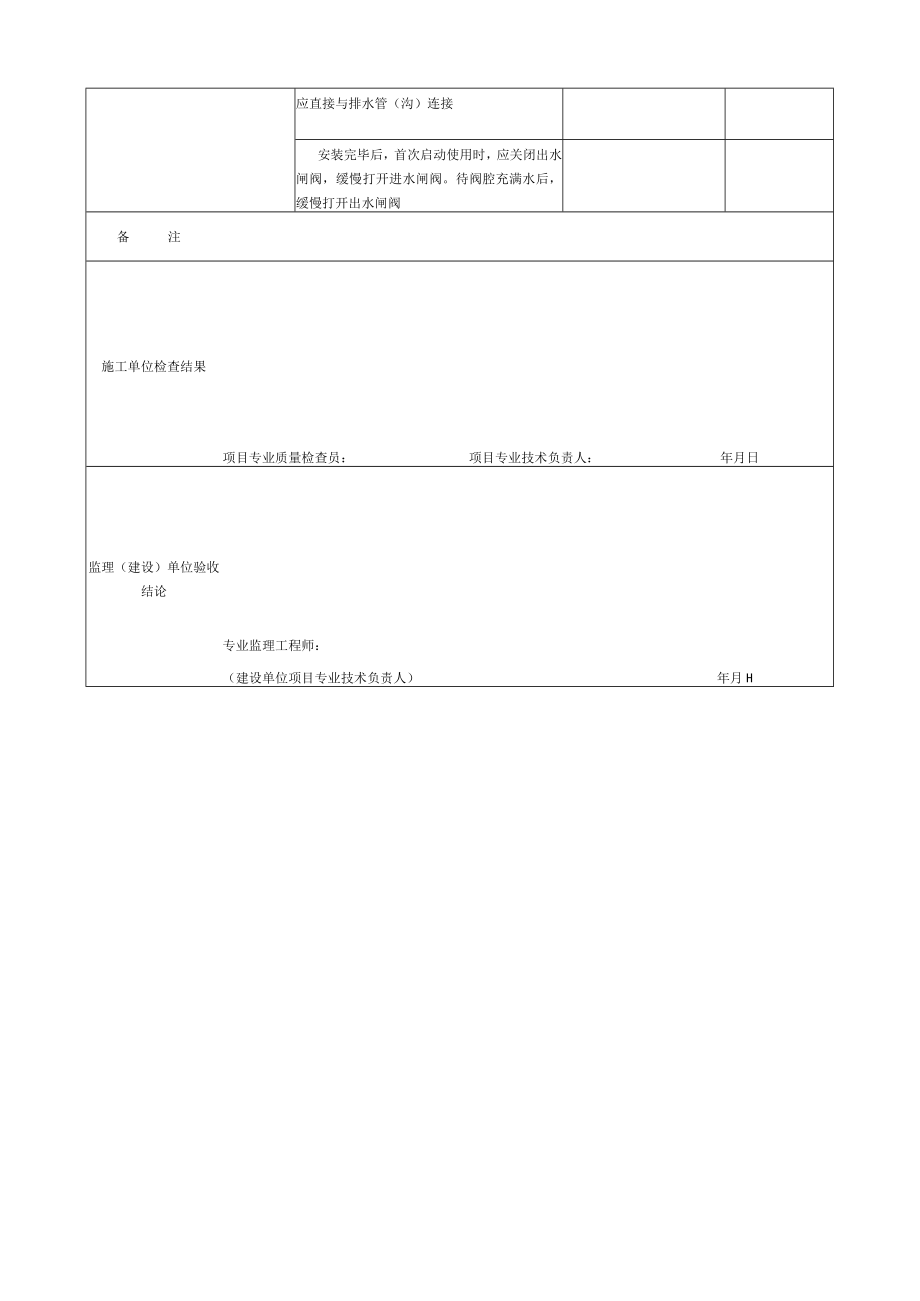

表5.33.3 自动喷水灭火系统其他组件安装 检验批质量验收记录.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《表5.33.3 自动喷水灭火系统其他组件安装 检验批质量验收记录.docx》由会员分享,可在线阅读,更多相关《表5.33.3 自动喷水灭火系统其他组件安装 检验批质量验收记录.docx(3页珍藏版)》请在第壹文秘上搜索。

1、其他消防系统工程自动喷水灭火系统其他组件安装检验批质量验收记录DUT5210.1-2012表5.33.3编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长检验项目质量标准施工单位自检记录监理(建设)单位验收记录主控项目1水流指示器的安装应在管道试压和冲洗合格后进行,水流指示器的规格、型号应符合设计要求应使电器元件部位竖直安装在水平管道上侧,其动作方向应和水流方向一致;安装后的水流指示器桨片、膜片应动作灵活,不应与管壁发生碰擦2控制阀的规格、型号和安装位置应符合设计要求;安装方向应正确,控制

2、阀内应清洁、无堵塞、无渗漏:主要控制阀应加设启闭标志:隐蔽处的控制阀应在明显处设有指示其位置的标志3压力开关的安装应竖直安装在通往水力警铃的管道上,且不应在安装中拆装改动。管网上压力控制装置的安装应符合设计要求4水力警铃应安装在公共通道或值班室附近的外墙上,且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用热镀锌钢管,当镀锌钢管的公称直径为20mm时,其长度不宜大于20m:安装后的水力警铃启动时,警铃声强度应不小于70dB5末端试水装置和试水阀安装位置应便于检查、试验,并应有相应排水能力的排水设施般项目1信号阀应安装在水流指示器前的管道上,与水流指示器之间的距离不宜小于300mm2排气阀

3、的安装应在系统管网试压和冲洗合格后进行;应安装在配水干管顶部、配水管的末端,且应确保无渗漏3节流管和减压孔板的安装应符合设计要求4压力开关、信号阀、水流指示器的引出线应用防水套管锁定应在供水管网试压、冲洗合格后进行5减压阀的安装减压阀安装前应检查:其规格型号应与设计相符;阀外控制管路及导向阀各连接件不应有松动;外观应无机械损伤;应清除阀内异物减压阀水流方向应与供水管网水流方向一致应在进水侧安装过滤器,并宜在其前后安装控制阀可调式减压阀宜水平安装,阀盖应向上比例式减压阀宜垂直安装;当水平安装时,单呼吸孔减压阀的孔口应向下,双呼吸孔减压阀的孔口应呈水平位置安装自身不带压力表的减压阀时,应在其前后相

4、邻部位安装压力表6多功能水泵控制阀的安装应在供水管网试压、冲洗合格后进行在安装前应检查:其规格型号应与设计相符;主阀各部件应完好;紧固件应齐全,无松动;各连接管路应完好,接头紧固;外观应无机械损伤,并应清除阀内异物水流方向应与供水管网水流方向一致出口安装其他控制阀时应保持一定间距,以便于维修和管理宜水平安装,且阀盖向上安装自身不带压力表的多功能水泵控制阀时,应在其前后相邻部位安装压力表进口端不宜安装柔性接头7倒流防止器的安装应在管道冲洗合格以后进行不应在倒流防止器的进口前安装过滤器或者使用带过滤器的倒流防止器宜安装在水平位置,当竖直安装时,排水1应配备专用弯头。倒流防止器宜安装在便于调试和维护的位置倒流防止器两端应分别安装闸阀,而且至少有一端应安装挠性接头倒流防止器上的泄水阀不宜反向安装,泄水阀应采取间接排水方式,其排水管不应直接与排水管(沟)连接安装完毕后,首次启动使用时,应关闭出水闸阀,缓慢打开进水闸阀。待阀腔充满水后,缓慢打开出水闸阀备注施工单位检查结果项目专业质量检查员:项目专业技术负责人:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月H
