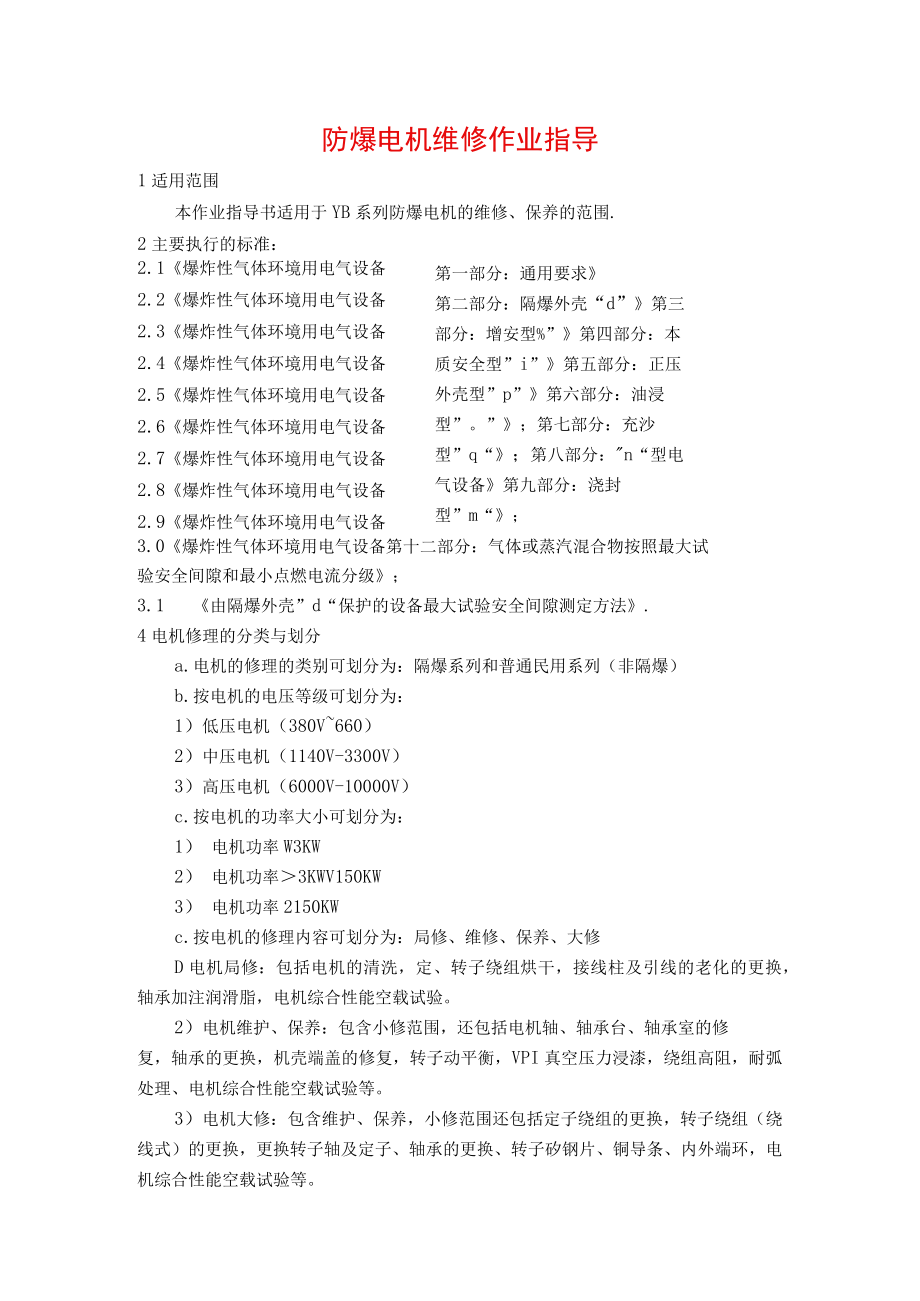

防爆电机维修作业指导.docx_第1页
第1页 / 共4页

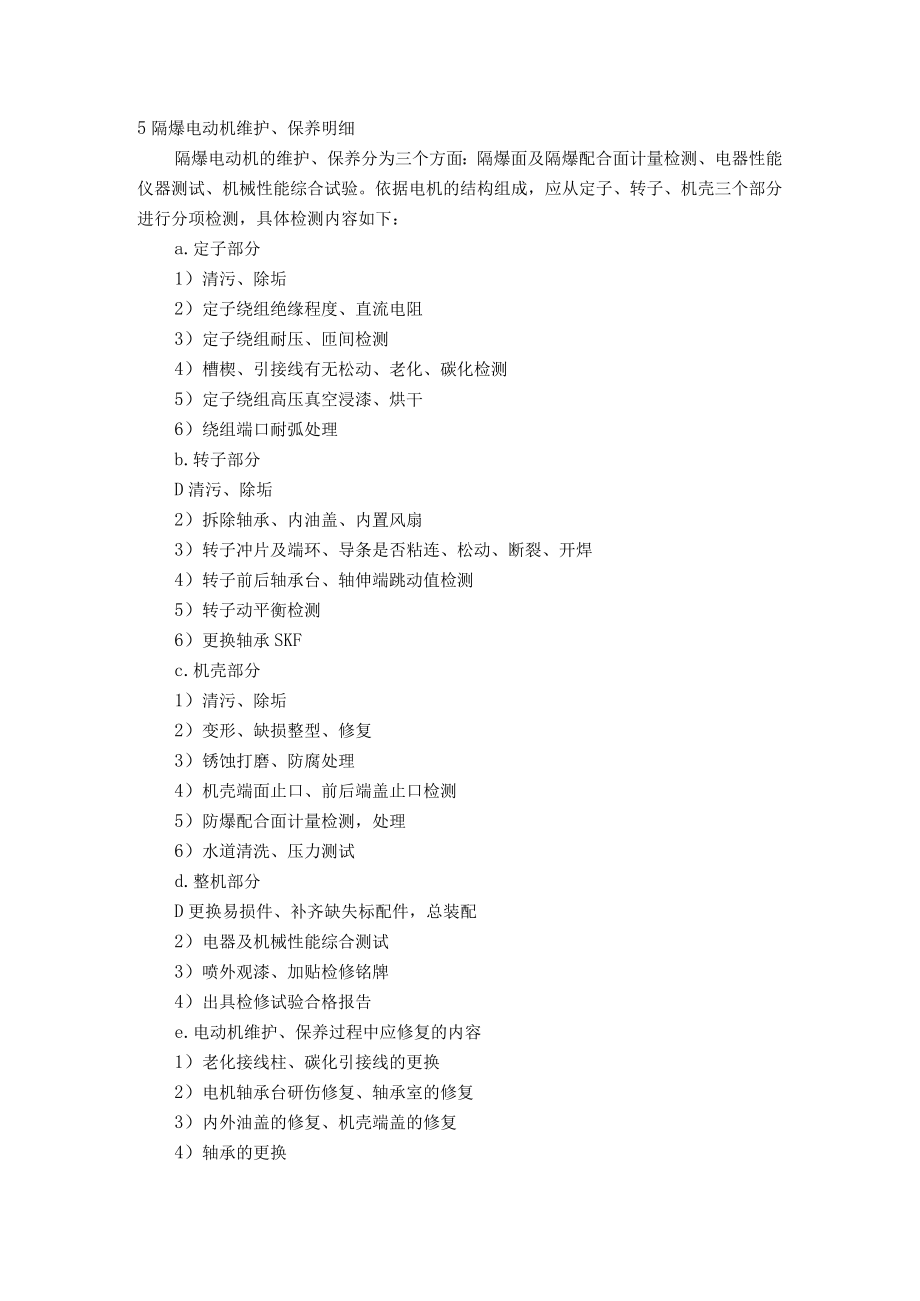

防爆电机维修作业指导.docx_第2页
第2页 / 共4页

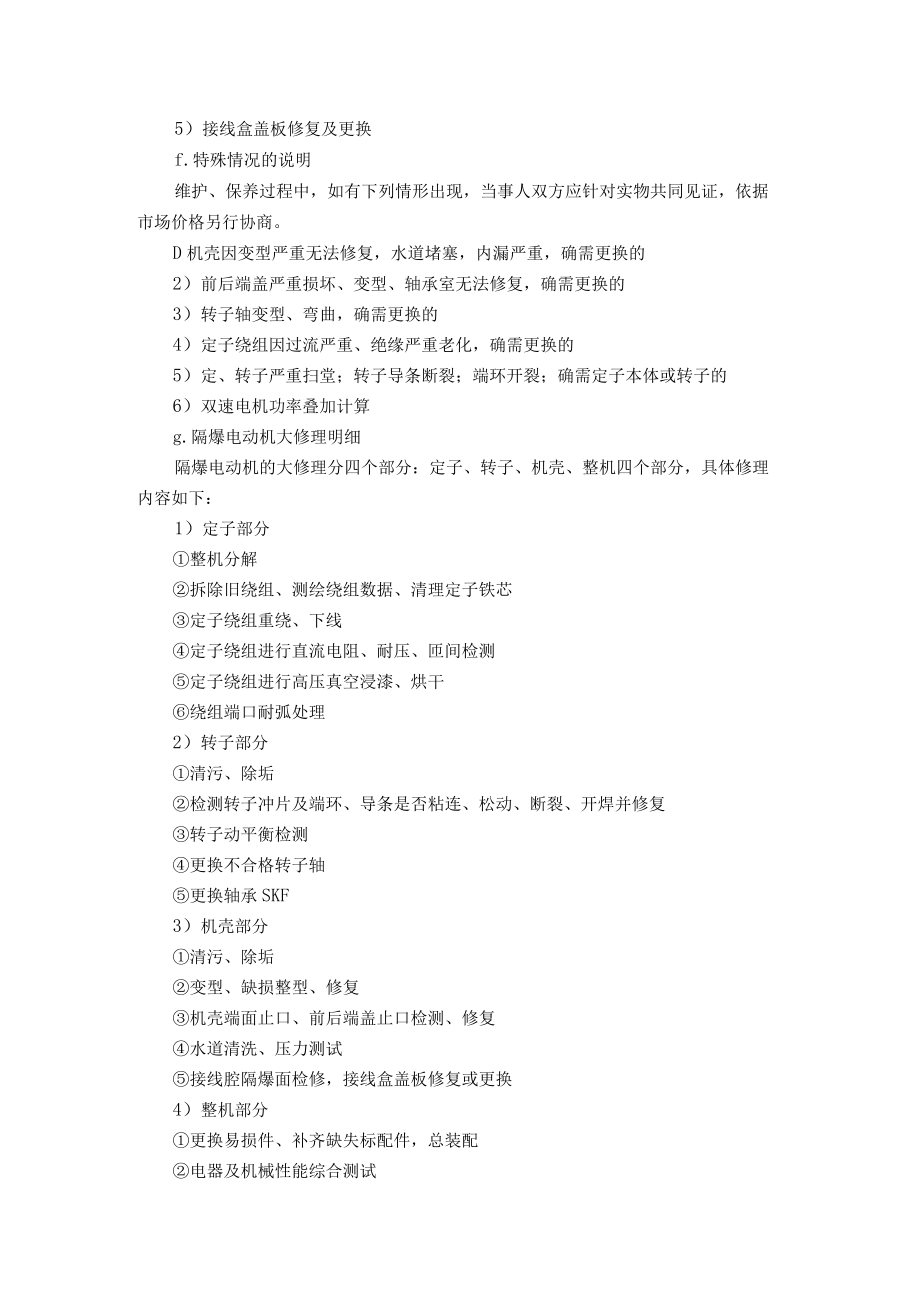

防爆电机维修作业指导.docx_第3页
第3页 / 共4页
防爆电机维修作业指导.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《防爆电机维修作业指导.docx》由会员分享,可在线阅读,更多相关《防爆电机维修作业指导.docx(4页珍藏版)》请在第壹文秘上搜索。

1、防爆电机维修作业指导1适用范围本作业指导书适用于YB系列防爆电机的维修、保养的范围.2主要执行的标准:2.1爆炸性气体环境用电气设备2.2爆炸性气体环境用电气设备2.3爆炸性气体环境用电气设备2.4爆炸性气体环境用电气设备2.5爆炸性气体环境用电气设备2.6爆炸性气体环境用电气设备2.7爆炸性气体环境用电气设备2.8爆炸性气体环境用电气设备2.9爆炸性气体环境用电气设备第一部分:通用要求第二部分:隔爆外壳“d”第三部分:增安型%”第四部分:本质安全型”i”第五部分:正压外壳型”p”第六部分:油浸型”。”;第七部分:充沙型”q“;第八部分:n“型电气设备第九部分:浇封型”m“;3.0爆炸性气体环

2、境用电气设备第十二部分:气体或蒸汽混合物按照最大试验安全间隙和最小点燃电流分级;3.1 由隔爆外壳”d“保护的设备最大试验安全间隙测定方法.4电机修理的分类与划分a.电机的修理的类别可划分为:隔爆系列和普通民用系列(非隔爆)b.按电机的电压等级可划分为:1)低压电机(380V660)2)中压电机(1140V-3300V)3)高压电机(6000V-10000V)c.按电机的功率大小可划分为:1) 电机功率W3KW2) 电机功率3KWV150KW3) 电机功率2150KWc.按电机的修理内容可划分为:局修、维修、保养、大修D电机局修:包括电机的清洗,定、转子绕组烘干,接线柱及引线的老化的更换,轴承

3、加注润滑脂,电机综合性能空载试验。2)电机维护、保养:包含小修范围,还包括电机轴、轴承台、轴承室的修复,轴承的更换,机壳端盖的修复,转子动平衡,VPI真空压力浸漆,绕组高阻,耐弧处理、电机综合性能空载试验等。3)电机大修:包含维护、保养,小修范围还包括定子绕组的更换,转子绕组(绕线式)的更换,更换转子轴及定子、轴承的更换、转子矽钢片、铜导条、内外端环,电机综合性能空载试验等。5隔爆电动机维护、保养明细隔爆电动机的维护、保养分为三个方面:隔爆面及隔爆配合面计量检测、电器性能仪器测试、机械性能综合试验。依据电机的结构组成,应从定子、转子、机壳三个部分进行分项检测,具体检测内容如下:a.定子部分1)

4、清污、除垢2)定子绕组绝缘程度、直流电阻3)定子绕组耐压、匝间检测4)槽楔、引接线有无松动、老化、碳化检测5)定子绕组高压真空浸漆、烘干6)绕组端口耐弧处理b.转子部分D清污、除垢2)拆除轴承、内油盖、内置风扇3)转子冲片及端环、导条是否粘连、松动、断裂、开焊4)转子前后轴承台、轴伸端跳动值检测5)转子动平衡检测6)更换轴承SKFc.机壳部分1)清污、除垢2)变形、缺损整型、修复3)锈蚀打磨、防腐处理4)机壳端面止口、前后端盖止口检测5)防爆配合面计量检测,处理6)水道清洗、压力测试d.整机部分D更换易损件、补齐缺失标配件,总装配2)电器及机械性能综合测试3)喷外观漆、加贴检修铭牌4)出具检修

5、试验合格报告e.电动机维护、保养过程中应修复的内容1)老化接线柱、碳化引接线的更换2)电机轴承台研伤修复、轴承室的修复3)内外油盖的修复、机壳端盖的修复4)轴承的更换5)接线盒盖板修复及更换f.特殊情况的说明维护、保养过程中,如有下列情形出现,当事人双方应针对实物共同见证,依据市场价格另行协商。D机壳因变型严重无法修复,水道堵塞,内漏严重,确需更换的2)前后端盖严重损坏、变型、轴承室无法修复,确需更换的3)转子轴变型、弯曲,确需更换的4)定子绕组因过流严重、绝缘严重老化,确需更换的5)定、转子严重扫堂;转子导条断裂;端环开裂;确需定子本体或转子的6)双速电机功率叠加计算g.隔爆电动机大修理明细

6、隔爆电动机的大修理分四个部分:定子、转子、机壳、整机四个部分,具体修理内容如下:1)定子部分整机分解拆除旧绕组、测绘绕组数据、清理定子铁芯定子绕组重绕、下线定子绕组进行直流电阻、耐压、匝间检测定子绕组进行高压真空浸漆、烘干绕组端口耐弧处理2)转子部分清污、除垢检测转子冲片及端环、导条是否粘连、松动、断裂、开焊并修复转子动平衡检测更换不合格转子轴更换轴承SKF3)机壳部分清污、除垢变型、缺损整型、修复机壳端面止口、前后端盖止口检测、修复水道清洗、压力测试接线腔隔爆面检修,接线盒盖板修复或更换4)整机部分更换易损件、补齐缺失标配件,总装配电器及机械性能综合测试喷外观漆、加贴检修铭牌出具检修试验合格报告5)电动机大修理过程中应修复的内容定子线圈的更换转子鼠笼条修复老化接线柱、碳化引接线的更换电机轴承台研伤修复、轴承室的修复,不合格转子轴的更换内外油盖的修复、机壳,端盖的修复SKF轴承的更换接线盒盖板修复及更换6)特殊情况的说明维护、保养过程中,如有下列情形出现,当事人双方应针对实物共同见证,依据市场价格另行协商。机壳因变型严重无法修复,水道堵塞,内漏严重,确需更换的前后端盖严重损坏、变型、轴承室无法修复,确需更换的转子轴变型、弯曲,确需更换的定、转子严重扫堂;转子导条断裂;端环开裂;确需定子本体或转子。
