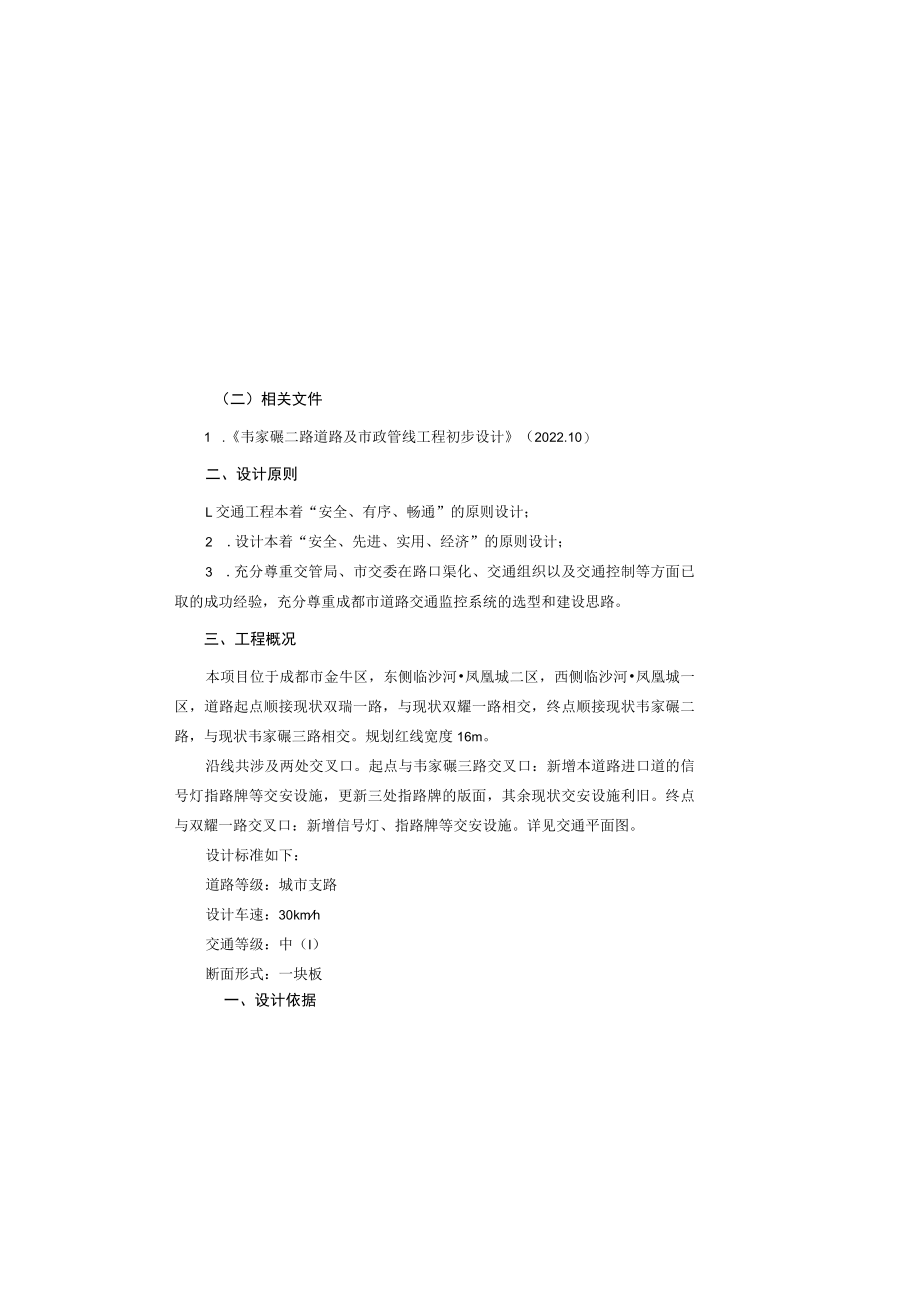

1、(二)相关文件1 .韦家碾二路道路及市政管线工程初步设计(2022.10)二、设计原则L交通工程本着“安全、有序、畅通”的原则设计;2 .设计本着“安全、先进、实用、经济”的原则设计;3 .充分尊重交管局、市交委在路口渠化、交通组织以及交通控制等方面已取的成功经验,充分尊重成都市道路交通监控系统的选型和建设思路。三、工程概况本项目位于成都市金牛区,东侧临沙河凤凰城二区,西侧临沙河凤凰城一区,道路起点顺接现状双瑞一路,与现状双耀一路相交,终点顺接现状韦家碾二路,与现状韦家碾三路相交。规划红线宽度16m。沿线共涉及两处交叉口。起点与韦家碾三路交叉口:新增本道路进口道的信号灯指路牌等交安设施,更新三

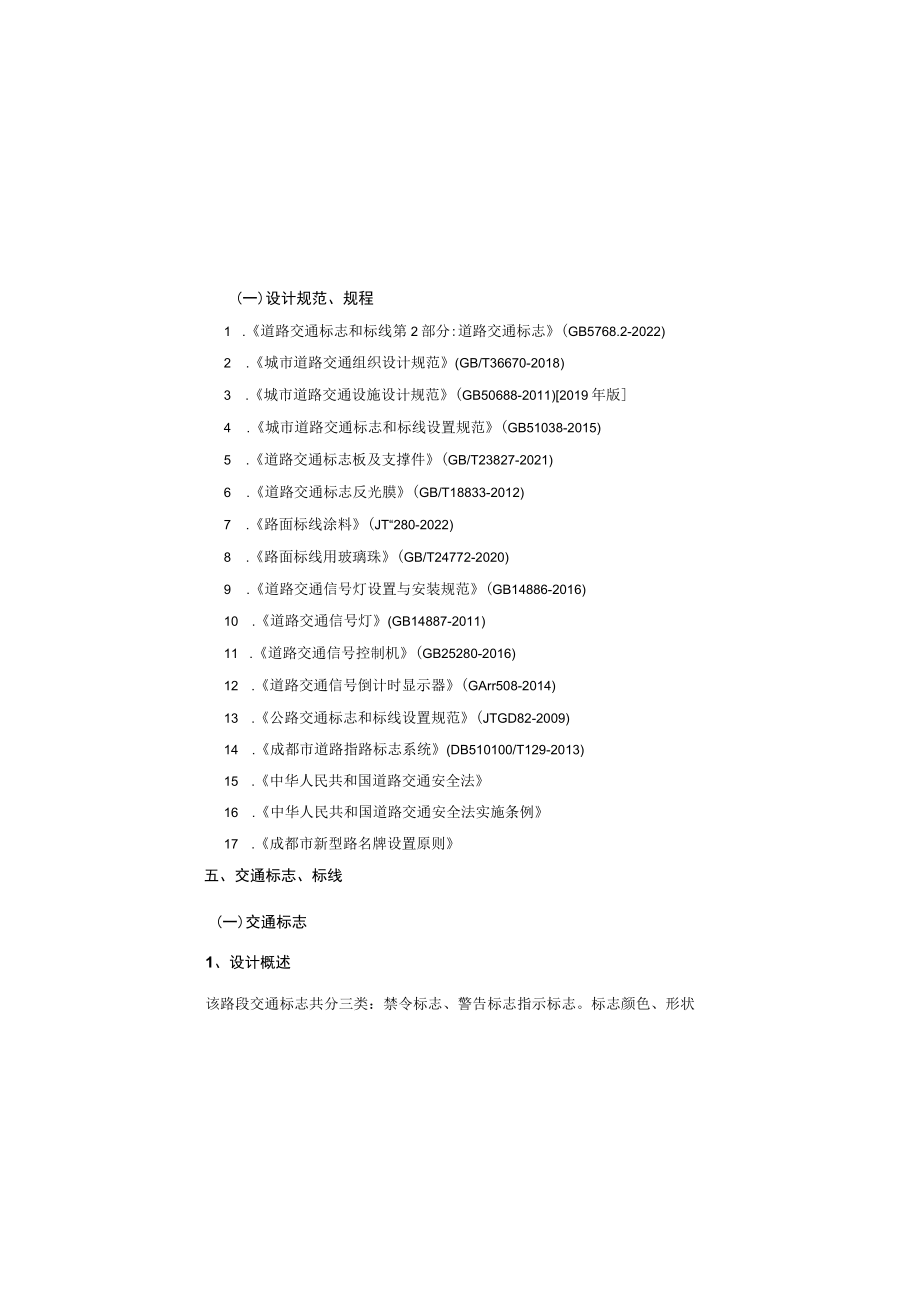

2、处指路牌的版面,其余现状交安设施利旧。终点与双耀一路交叉口:新增信号灯、指路牌等交安设施。详见交通平面图。设计标准如下:道路等级:城市支路设计车速:30kmh交通等级:中(I)断面形式:一块板一、设计依据(一)设计规范、规程1 .道路交通标志和标线第2部分:道路交通标志(GB5768.2-2022)2 .城市道路交通组织设计规范(GB/T36670-2018)3 .城市道路交通设施设计规范(GB50688-2011)2019年版4 .城市道路交通标志和标线设置规范(GB51038-2015)5 .道路交通标志板及支撑件(GB/T23827-2021)6 .道路交通标志反光膜(GB/T18833

3、-2012)7 .路面标线涂料(JT“280-2022)8 .路面标线用玻璃珠(GB/T24772-2020)9 .道路交通信号灯设置与安装规范(GB14886-2016)10 .道路交通信号灯(GB14887-2011)11 .道路交通信号控制机(GB25280-2016)12 .道路交通信号倒计时显示器(GArr508-2014)13 .公路交通标志和标线设置规范(JTGD82-2009)14 .成都市道路指路标志系统(DB510100/T129-2013)15 .中华人民共和国道路交通安全法16 .中华人民共和国道路交通安全法实施条例17 .成都市新型路名牌设置原则五、交通标志、标线(一

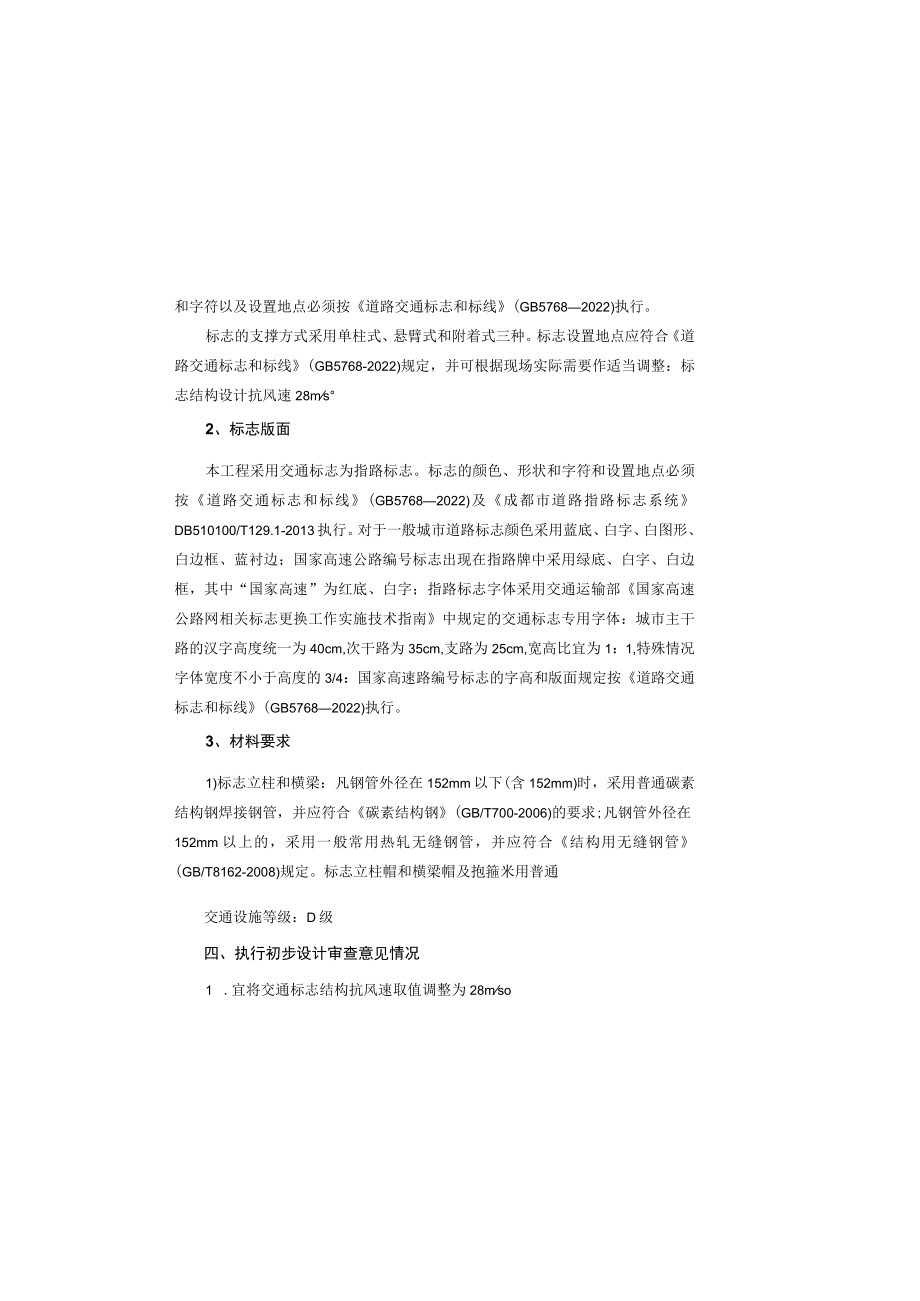

4、)交通标志1、设计概述该路段交通标志共分三类:禁令标志、警告标志指示标志。标志颜色、形状和字符以及设置地点必须按道路交通标志和标线(GB57682022)执行。标志的支撑方式采用单柱式、悬臂式和附着式三种。标志设置地点应符合道路交通标志和标线(GB5768-2022)规定,并可根据现场实际需要作适当调整:标志结构设计抗风速28ms2、标志版面本工程采用交通标志为指路标志。标志的颜色、形状和字符和设置地点必须按道路交通标志和标线(GB57682022)及成都市道路指路标志系统DB510100/T129.1-2013执行。对于一般城市道路标志颜色采用蓝底、白字、白图形、白边框、蓝衬边;国家高速公路

5、编号标志出现在指路牌中采用绿底、白字、白边框,其中“国家高速”为红底、白字;指路标志字体采用交通运输部国家高速公路网相关标志更换工作实施技术指南中规定的交通标志专用字体:城市主干路的汉字高度统一为40cm,次干路为35cm,支路为25cm,宽高比宜为1:1,特殊情况字体宽度不小于高度的3/4:国家高速路编号标志的字高和版面规定按道路交通标志和标线(GB57682022)执行。3、材料要求1)标志立柱和横梁:凡钢管外径在152mm以下(含152mm)时,采用普通碳素结构钢焊接钢管,并应符合碳素结构钢(GB/T700-2006)的要求;凡钢管外径在152mm以上的,采用一般常用热轧无缝钢管,并应符

6、合结构用无缝钢管(GB/T8162-2008)规定。标志立柱帽和横梁帽及抱箍米用普通交通设施等级:D级四、执行初步设计审查意见情况1 .宜将交通标志结构抗风速取值调整为28mso回复:按意见修改,详见设计说明第五节。2 .宜强化交通标线设置原则,且根据公路工程质量检验评定标准第一册土建工程(JTGF80/1-2017)11.3.2要求,明确交通标线逆反射亮度系数分级。回复:按意见修改,详见设计说明第五节。3 .下阶段应根据道路交通标志和标线第2部分:道路交通标志(GB5768.2-2022)8.1.4规定,结合区域道路网现状和规划,完善指路标志近远程目的地信息,以确保信息关联、有序、连续。回复

7、:下阶段按意见完善指标标志信息。4 .地面标线设计大样图中删除中心黄色双实线、车行道分界线等与项目无关图纸,将车行道边缘线线宽20Cm调整为10cm。回复:按意见修改。5 .标线涂料应满足成都市住房和城乡建设局关于政府投资项目使用水性建筑涂料、高分子防水材料的通知(2021)274号)要求。回复:本次设计采用热熔标线,相关指标高于高分子防水材料的要求。(二)交通标线1、标线设计本工程设有道路中央黄线、可跨越同向车道分界线、人行横道线、停止线、导向箭头等交通标线。标线的颜色、形状、尺寸、间距等按GB57682009选用,后附大样图。黄线采用黄色单虚线,线宽15cm。停止线宽40cm;导向箭头长度

8、采用300cm。具体设计内容参见设计图纸。路口标线及路段标线采用热熔标线施划。以上除特殊标线反光热熔涂料施划厚度取3mm外,其余厚度均为1.8mm。施划车道边缘线时,单位进出口应施划成虚线(2m实线,4m间隔,如缺口距离不够,可不施划标线)。连续设置的实线类标线,应每隔15m左右设置排水缝,其他标线有可能阻水时,应沿排水方向设置排水缝,排水缝宽度一般为3cm5cm02、熬熔交通标线技术要求按路面标线用玻璃珠(GB24722-2020)(2020-12-14颁布,2021-07-01实施)的要求,标线采用热熔标线。热熔型涂料中的树脂必须是热塑性的,热塑标线材料必须符合交通标线的技术要求:耐久、耐

9、磨耗、耐腐蚀,与路面粘结强;在恶劣的气候条件下,具有较好的辩认性;具有防滑性能和一定的粗度,便于施工,与人无害。标线应使用抗滑材料,抗滑值应不小于45BPN。路面标线材料中存在对人体健康和环境有害物质,根据路面标线有害物质限量JT/T-2020中要求,热熔型材料挥发性有机物含量VOCW50gkg,重金铅、镉、铭、汞、珅、锦含量均小于100ngkgo新施划标线的初始逆反射亮度系数应符合公路工程质量检验评定标准碳素结构钢板,板厚3mm;其它钢结构件均采用普通碳素结构钢,应符合GB/T700-2006的规定。2)标志板:采用3003型铝合金板材,标志版尺寸见指路标志大样图。3)滑动槽钢:采用LC4铝

10、合金挤压型材,并符合GBZT6892-2015一般工业用铝及铝合金挤压型材的规定。4)高强螺栓:高强连接螺栓和高强地脚下螺栓(包括相应的螺母、垫圈),应采用40B或45号钢(并镀锌),并符合GB/T1231-2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件的规定。5)水泥混凝土基础材料:混凝土强度不小于20MPa,并符合现行路钢筋混凝土及预应力混凝土桥涵设计规范的有关规定。6)钢筋:采用热轧结构钢筋,应符合GB149922007及现行公路钢筋混凝土及预应力混凝土桥涵设计规范的有关规定。7)反光膜:标志采用IV类反光膜,反光膜逆反系数值、色度性能、耐候性能、耐盐雾腐蚀性能、耐溶剂性能

11、、抗冲击性能、耐高低温性能、对标志板的附着性能等,应符合道路交通反光膜(GB/T18833-2012)的规定。8)标志结构构件:标志结构构件中采用热浸镀锌后再喷塑进行表面处理。热浸镀锌厚度要满足GB/T13912-2002和道路交通标志板及支撑件(GB/T23827-2021)要求。主柱喷塑颜色为深灰(CDOo1),横臂颜色为浅灰(CDOO2)。标志板如标志板附着于横臂,则背面喷塑颜色为深灰(CDoO1);如标志板附着于立柱,则背面喷塑颜色为浅灰(CD(X)2)。9)其他:本工程交通标志版面和结构按本地交通标志标准版面和结构实施。本图册不作专门设计。本图册交通设施部分仅为示意,包含部分工程量,

12、不作为结构设计的依据,产品应按国家相关标准由厂家保证质量。B装玻珠粒粒4m域制珠质疑分数,%Iy850残阳0600-8501530300GOO3075106-30QIQTO106通过。52号600残刖O300600509015030055015。通过0-53号212残削O902129670090逋过0-4491400残留O600740095-100600通过O-S六、交通信号控制系统(一)信号控制机1、设备箱标准机箱:1160mm*725nm*420mn信号机箱基础高出路面30Cm左右,大理石贴面,可提供足够的位置安装交通信号机、光端机、检测器机架等设备。安装机架需在前面板预留15mm余量。2

13、、设备箱基础支架镀锌钢件:266mm*482mm*280mm3、信号机信号机内布线应整齐、规范;线缆应编号,并与放在机内的方案图、接线图一一对应,施工完毕封堵信号机底部。第一册土建工程(JTGF80/1-2017)的规定,白色反光标线的逆反射亮度系数不应低于150mcdm2Ix1,黄色反光标线的逆反射亮度系数不应低于IOOmcdmIx1o*ft*楮IMrft130钵线建反财测试W;lkaM3tt.色100n级白色,250品色125IM白色荷色150AA白色N45O色179遂反射身慢T门色350乐数此AIi色200(Hdm,ft反Hfc17Sh1为1筋色100找班线自色75降南7)IFnitEc

14、QtMiXR:Illk.M3tt.M1*白色,400立黄色M0反n色200K倚色175H.iit*Hft100除画品色100标线涂料中应混合占总重量18%的玻璃微珠。本项目标线涂料采用2号玻璃珠,2号玻璃珠成圆率不应小于80%,玻璃珠的粒径分布如下表:玻璃珠粒径分布A部分时间方式(信号灯开、关或黄闪)并行阶段流(最多8个并行阶段流,相当于8台独立的控制器,每个并行阶段流可运行不同的控制方式)以上型号控制方式可以通过软件设置优先级,并能够实现自动降级和升级控制故障记录功能,并通过手持机或笔记本对故障查询故障代码,通过故障代码进行故障分析在时间表可以设置32个以上的事件,其中日期类型可划分为星期六、星期日、星期一、星期二、星期三、星期四、星期五、整个星期、除星期日除外、除星期六、日以外等10种类型,时间按照时、分、秒设定至少8个以上的无电缆协调控制方案灯控器件输出信号的灯控器件应采用光电耦合器、固态继电器或其它器件,使输出的灯控强电信号与内部电路有效隔离。在灯具驱动输出回路中
