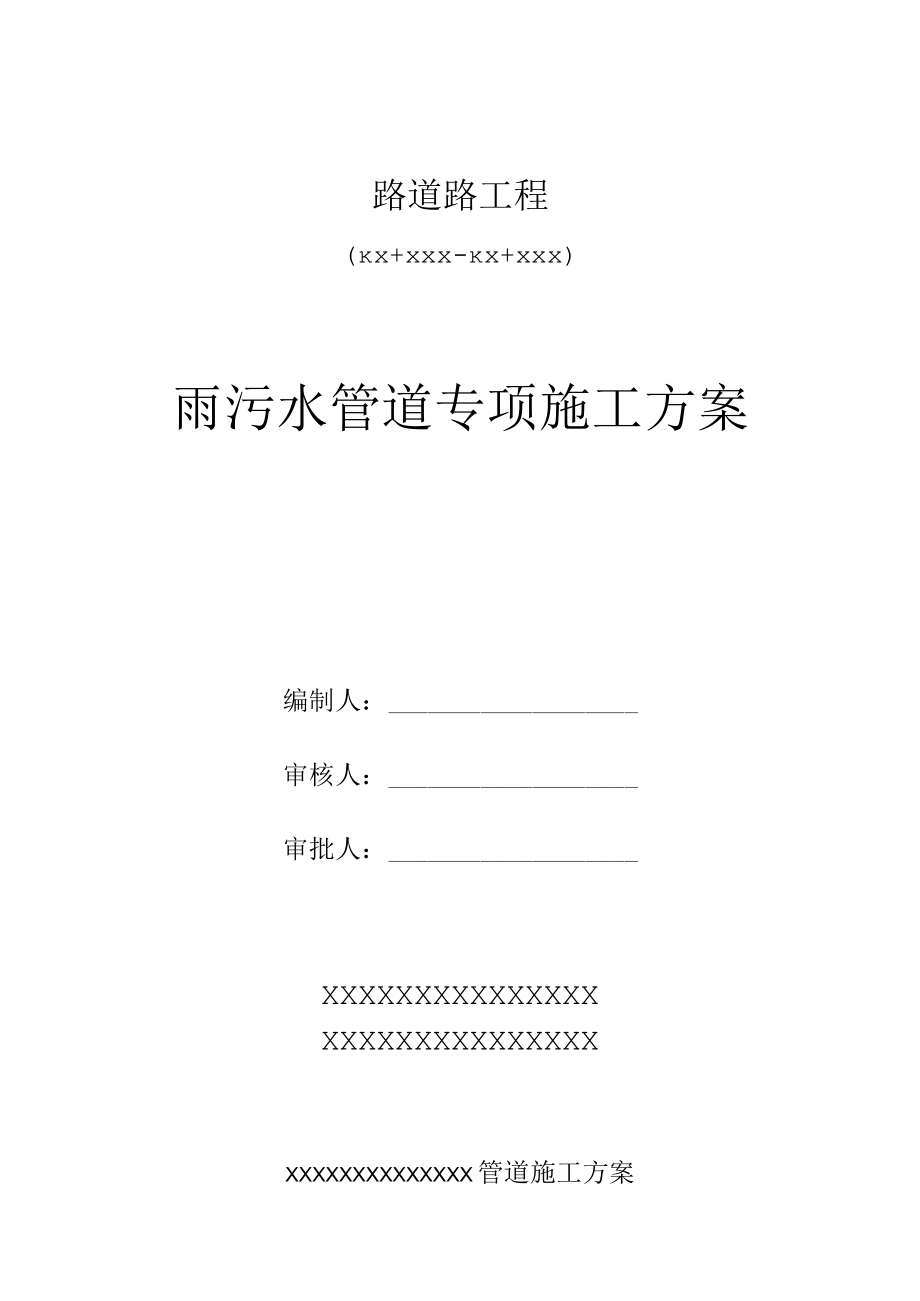

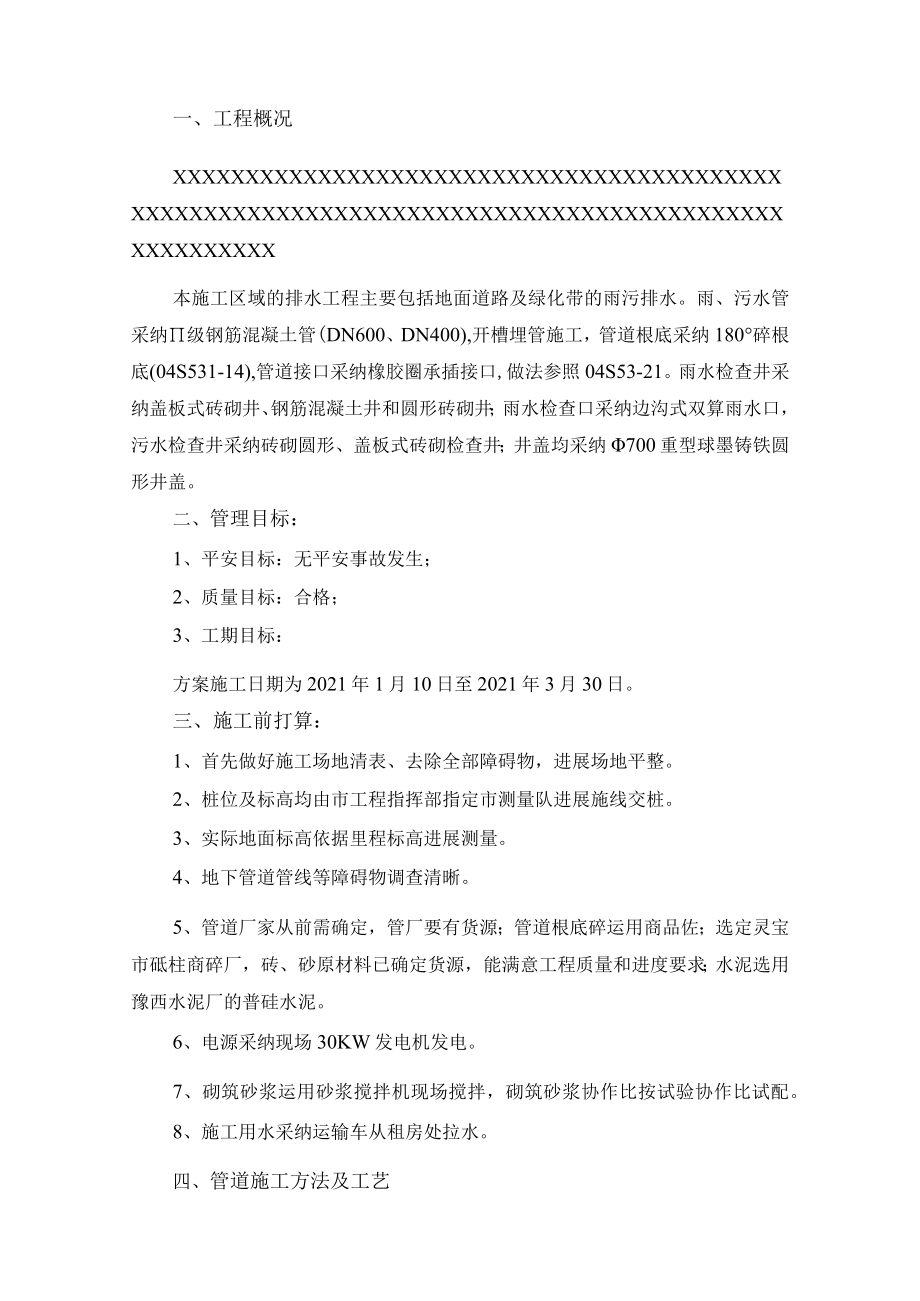

1、路道路工程(x+xxx-x+xxx)雨污水管道专项施工方案编制人：审核人：审批人：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX管道施工方案一、工程概况XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX本施工区域的排水工程主要包括地面道路及绿化带的雨污排水。雨、污水管采纳级钢筋混凝土管(DN600、DN400),开槽埋管施工，管道根底采纳180碎根底(04S531-14),管道接口采纳橡胶圈承插接口,做法参照0
2、4S53-21。雨水检查井采纳盖板式砖砌井、钢筋混凝土井和圆形砖砌井；雨水检查口采纳边沟式双算雨水口，污水检查井采纳砖砌圆形、盖板式砖砌检查井；井盖均采纳700重型球墨铸铁圆形井盖。二、管理目标：1、平安目标：无平安事故发生；2、质量目标：合格；3、工期目标：方案施工日期为2021年1月10日至2021年3月30日。三、施工前打算：1、首先做好施工场地清表、去除全部障碍物，进展场地平整。2、桩位及标高均由市工程指挥部指定市测量队进展施线交桩。3、实际地面标高依据里程标高进展测量。4、地下管道管线等障碍物调查清晰。5、管道厂家从前需确定，管厂要有货源；管道根底碎运用商品佐；选定灵宝市砥柱商碎厂，
3、砖、砂原材料已确定货源，能满意工程质量和进度要求；水泥选用豫西水泥厂的普硅水泥。6、电源采纳现场30KW发电机发电。7、砌筑砂浆运用砂浆搅拌机现场搅拌，砌筑砂浆协作比按试验协作比试配。8、施工用水采纳运输车从租房处拉水。四、管道施工方法及工艺1、施工工艺施工打算f测量放样一沟槽开挖一基底覆砂（管道根底施工）f管道排放一接口施工一检查井施工一闭水试验一沟槽覆砂。2、测量放样经主管工程师和测量工程师共同复核无误后，进展施工放样，并报监理工程师确认放样。2.1 轴线测设依据设计图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核前方可在施工中运用。依据施工管道直径大小，按规
4、定的沟槽宽定出边线，开挖前用白粉划线来限制。在沟槽外检查井位置的两侧设置限制桩，并记录两桩至检查井中心的距离，以备校核。2.2 标高测设将全站仪设在从前放样好的固定桩位上，将整条线贯穿，然后在每个固定桩上用红油漆标注，再进展复测，最终用铁钉固定在轴线位置的放样固定桩上。用水准仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离、根底及管顶至铁钉的距离。依据须要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔20Om设置一个。临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可运用。并依据施工进度定期复测，一般每周一次。在每座检查井的位置架设坡度样架，用来限制管道及根底的标
5、高和坡度。坡度样架经复核前方可在施工中运用，在挖至底层土做根底排管等施工过程应常常复核，发觉偏差刚好订正。2.3 槽开挖在沟槽开挖前，肯定要弄清有无地下管线（如电缆、管道等）前方可开挖。沟槽开挖采纳机械挖土，人工协作清坡、清底，土方运至堆场，挖掘机挖土应严格限制标高，防止沟槽超挖或扰动基底土，当开挖接近槽底设计标高时，用人工修整槽底、边挖边修。挖掘机挖土时设专人指挥，维持现场施工平安。4、管道铺设4. 1管道的进场堆放及运输当管道干脆放在地上时，要求地面平整，不能有石块和简单引起管道损坏的尖利物体，要有防止管道滚动的措施。不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木
6、板拦住。堆放时留意底层管道的承重实力,变形不得大于5%。管道存放过程中，应严格做好防火措施，严禁在管道旁边有长期明火。短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。5. 2管道根底基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格前方可进展基底垫层的施工。管道根底采纳垫层根底，其厚度应符合设计要求。本工程雨、污水管采纳级钢筋混凝土排水管，管道根底采纳180。碎根底，按沟槽宽度满堂铺设、摊平、填实。根底夯实严密，外表平整。管道根底的接口部位应予留凹槽以便
7、接口操作。接口完成后，随即用一样材料填筑密实。6. 3管道安装依据管径大小、沟槽和施工机具装备状况，确定人工或机械将管道放入沟槽。待用的管材按土是标准逐支进展质量检验，不符合标准不运用，并做好记号，另行处理。安装由下游往上游依次进展。下管前，凡规定需进展管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。下管用人工或起重机吊装进展。人工下管时，由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡匀称溜放至沟槽内，严禁将管材由槽顶边滚入槽内；起重机下管吊装时，用非金属绳索扣系住，不串心吊装。雨季施工时实行防止管材漂移措施。先回填到管顶以上一
8、倍管以上的高度。管安装完毕尚未回填土时一旦遭到水泡，进展管中心线和管底高程复测和外观检查，如发觉位移、漂移、拔口现象，马上返工处理。在管道铺设过程中，假设发觉管道损坏，应将损坏的管道整根更换，重新铺设。7. 4管道接口1）承插式橡胶圈柔性接口采纳承插口连接的管材接口前，先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。接口时，先将承口内壁清理干净，并在承口及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。接口方法按下述程序进展：DN400以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入根底，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入
9、原管的承口至预定位置；DN600以上管道可由2个0.5吨手板葫芦将管材拉动就位。接口合拢时，管材两端的手板葫芦同步拉动，使橡胶密封圈同步就位，不扭曲、不脱落。为防接口合拢时已排设管道轴线位置移动，采纳稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径大小而异。管道接口后，复核管道的高程和轴线位置使其符合要求。5、检查井施工雨水检查井采纳盖板式砖砌井、钢筋混凝土井和圆形砖砌井；雨水检查口采纳边沟式双算雨水口，污水检查井采纳砖砌圆形、盖板式砖砌检查井；井盖均采纳700重型球墨铸铁圆形井盖。覆土深度小于0.7m的排水管道需外裹浇200mm厚素混凝土加固,必需严格依据设计
10、图纸规定施工。砖砌检查井前应先清扫冲洗根底外表，去除杂物，并保持根底外表无积水。检查沟管稳定、方向和标高是否符合设计要求。依据设计的检查井位置和规定的尺寸做好放样和复核工作。砖材必需潮湿。砖砌体MIo水泥砂浆，随拌随用，而且要在砂浆初凝前用完。检查井砌筑必需满意以下要求：在根底面上铺筑砂浆前方可砌砖墙，要做到墙面垂直，边角整齐，宽度一样。砂浆厚度为Iomm灰缝应饱满、平整，砌砖时夹角应对齐，上下错缝，内外搭接。每砌一层砖，用草帚适量洒水并用泥刀将砂浆刮入砖缝，不得干脆浇水，以防跑浆。砌筑时应常常用角尺和托线板检查四周墙体是否成直角，墙面是否平整和垂直，砂浆厚是否匀称，假设不符合要求，应随时订正
11、。假设井整体为半砖或一砖，应保持内壁平整，假设墙体为一砖半及以上，内外壁均应保持平整。砌砖时应随时将挤出的砂浆刮平，并将砖墙外表剩余砂浆刚好去除干净。沟管上半圈墙体应砌拱圈高为25cm,砌砖时应由二侧向顶部合拢，管口要干净，砂浆厚度要匀称，并填嵌密实。砖墙砌体砌至肯定高度时，要采纳1：2水泥砂将进展内外抹面。粉刷工作分二道工序进展，先刮糙打底抹光，粉刷宜先外壁后内壁，刮糙厚度一般在IOmm以下用直尺刮平，木抹搓平，外表应粗糙或划出纹路，刮糙的水泥砂浆凝聚后刚好抹光，并留意湿治养护，不得不起壳，裂缝现象。检查井流槽采纳砖砌流槽，两肩向中间落水，采纳砖砌筑时，必需用1：2水泥砂浆抹面。6、闭水试验
12、依据标准要求雨水管在流砂地区每四节抽磅一节，污水管道每节磅水。磅水检验合格前方可进展管道坞膀。直径W800mm的管道用磅筒磅水。磅水前，接缝砂浆及混凝土应到达肯定强度。磅水前，管道内应先灌水24h,使管道充分浸透。先加水试磅20min,待水位下降稳定后，进展正式磅水，加水至标准高度，观测水位下降值，计算30min水位下降平均值。各种管径管道的磅水水头，应在检验段上游管道内顶标高以上2.00m。承压管磅水水头及允许渗水量应符合设计要求。7、沟槽回填沟槽覆土在管道隐藏过程验收合格后进展，采纳素土回填，覆土时保证沟槽内积水解除干净，严禁带水作业，并不得回填淤泥腐植土及有机物质，大于IoCm的石料等硬
13、块也应剔除，大的泥块要敲碎。沟槽回填，按标准要求排水管沟槽两侧应分层对称回填，并且要两侧同步夯实，防止不对称回填造成管道侧向位移；回填时不得将士干脆砸在接口上；窖井等附属构造物回填土应四周同时进展；在与其他管道穿插的地方，回填土时，要做妥当处理。管顶以上覆土时，应分层平整和夯实，每层厚度应依据采纳的夯实工具和密实度要求而定。管顶以上0.5m范围内用人工回填，当运用推土机或碾压机械碾压时，管顶以上的覆土厚度不小于70cm。回填土各局部的压实质量要求依据设计图纸的要求进展限制。五、质量保证措施（一）技术措施从技术上把好质量关，我们将实行以下技术措施：1、实行技术交底制度，对施工中的各个技术要点、施
14、工程序、操作要点和质量标准在施工前进展具体的技术交底会。2、试验员现场技术员检查每盘1每车）碎、沙浆质量，包括是否出现坍落度过大或过小，碎、沙浆是否严峻离析或夹有水泥结块和大粒径的石子。检查掺入的外加剂的型号和数量是否满意要求。3、施工过程中留意限制碎的只有落差在2米以内。4、实行岗位责任制，充分发挥质检体系的作用，未经质检人员检验合格的工序，不得向监理工程师报检。详见质量保证体系图。5、制定技术资料管理方法，严格依据?技术资料管理方法?要求进展技术资料的收集、整理、存档、做到刚好精确完整。（二）质量保证措施1、为了确保工程质量，组织施工人员，进展全面质量管理意识教化,仔细学习工程技术标准和质
