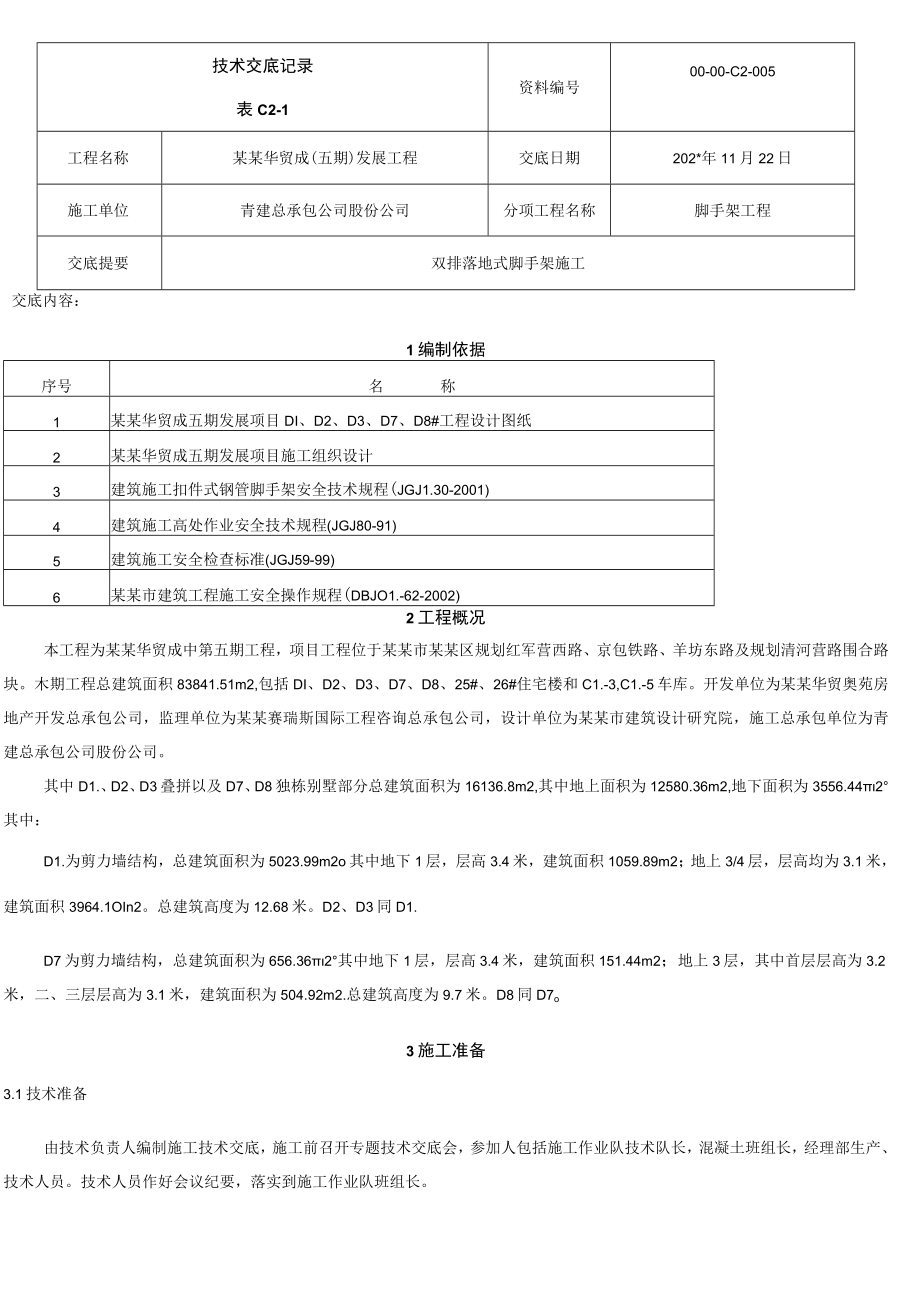

1、技术交底记录表C2-1资料编号00-00-C2-005工程名称某某华贸成(五期)发展工程交底日期202*年11月22日施工单位青建总承包公司股份公司分项工程名称脚手架工程交底提要双排落地式脚手架施工交底内容：1编制依据序号名称1某某华贸成五期发展项目DI、D2、D3、D7、D8#工程设计图纸2某某华贸成五期发展项目施工组织设计3建筑施工扣件式钢管脚手架安全技术规程(JGJ1.30-2001)4建筑施工高处作业安全技术规程(JGJ80-91)5建筑施工安全检查标准(JGJ59-99)6某某市建筑工程施工安全操作规程(DBJO1.-62-2002)2工程概况本工程为某某华贸成中第五期工程，项目工程
2、位于某某市某某区规划红军营西路、京包铁路、羊坊东路及规划清河营路围合路块。木期工程总建筑面积83841.51m2,包括DI、D2、D3、D7、D8、25#、26#住宅楼和C1.-3,C1.-5车库。开发单位为某某华贸奥苑房地产开发总承包公司，监理单位为某某赛瑞斯国际工程咨询总承包公司，设计单位为某某市建筑设计研究院，施工总承包单位为青建总承包公司股份公司。其中D1.、D2、D3叠拼以及D7、D8独栋别墅部分总建筑面积为16136.8m2,其中地上面积为12580.36m2,地下面积为3556.442其中：D1.为剪力墙结构，总建筑面积为5023.99m2o其中地下1层，层高3.4米，建筑面积1
3、059.89m2；地上3/4层，层高均为3.1米，建筑面积3964.1OIn2。总建筑高度为12.68米。D2、D3同D1.D7为剪力墙结构，总建筑面积为656.362其中地下1层，层高3.4米，建筑面积151.44m2；地上3层，其中首层层高为3.2米，二、三层层高为3.1米，建筑面积为504.92m2.总建筑高度为9.7米。D8同D7o3施工准备3.1技术准备由技术负责人编制施工技术交底，施工前召开专题技术交底会，参加人包括施工作业队技术队长，混凝土班组长，经理部生产、技术人员。技术人员作好会议纪要，落实到施工作业队班组长。3.2施工部署安非审核人交底人接受交底人技术交底记录C2-1资料编

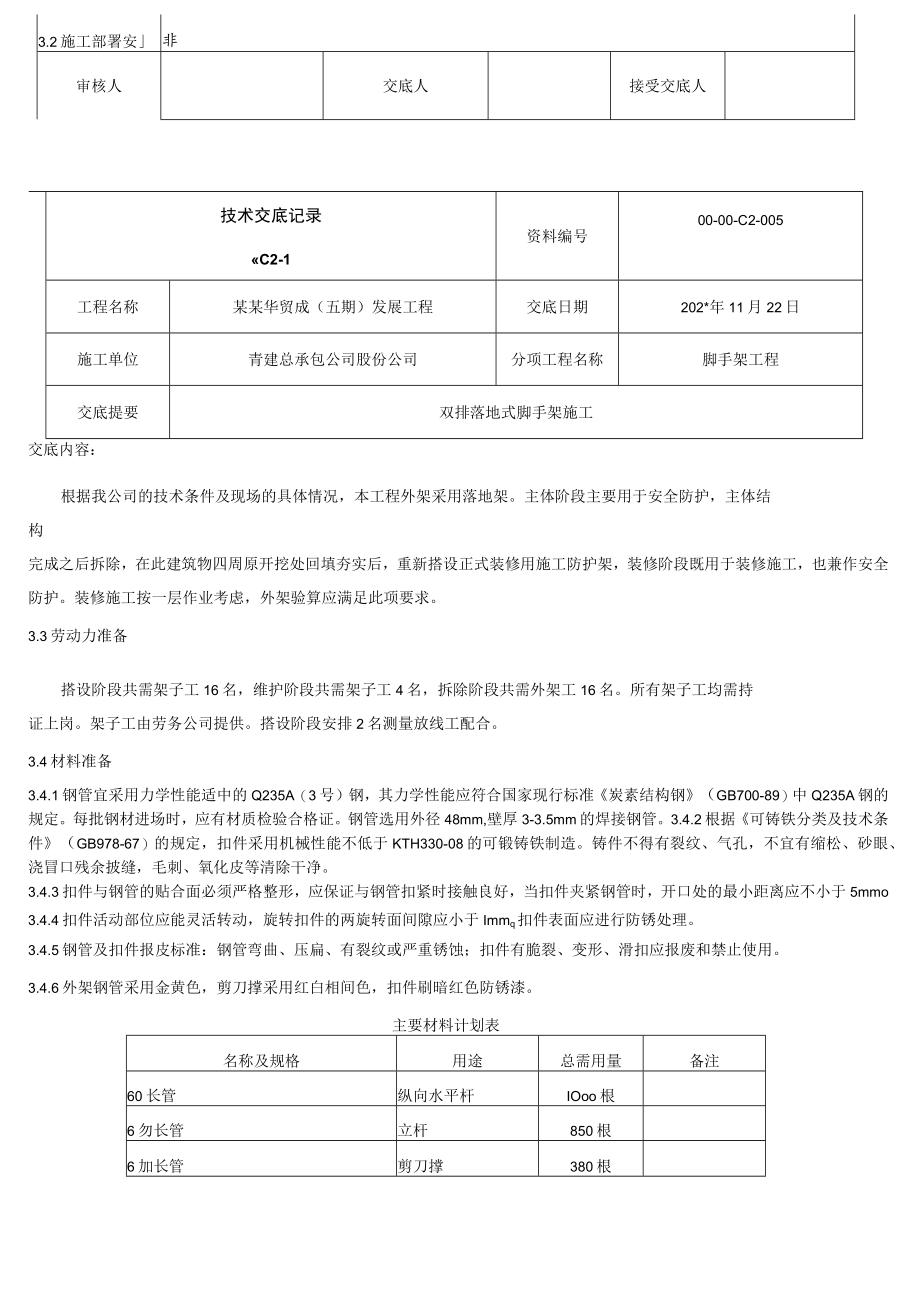

4、号00-00-C2-005工程名称某某华贸成（五期）发展工程交底日期202*年11月22日施工单位青建总承包公司股份公司分项工程名称脚手架工程交底提要双排落地式脚手架施工交底内容：根据我公司的技术条件及现场的具体情况，本工程外架采用落地架。主体阶段主要用于安全防护，主体结构完成之后拆除，在此建筑物四周原开挖处回填夯实后，重新搭设正式装修用施工防护架，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。3.3劳动力准备搭设阶段共需架子工16名，维护阶段共需架子工4名，拆除阶段共需外架工16名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2名测量放
5、线工配合。3.4材料准备3.4.1钢管宜采用力学性能适中的Q235A（3号）钢，其力学性能应符合国家现行标准炭素结构钢（GB700-89）中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。钢管选用外径48mm,壁厚3-3.5mm的焊接钢管。3.4.2根据可铸铁分类及技术条件（GB978-67）的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。3.4.3扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mmo3.4.4扣件活动部位应能灵活转动

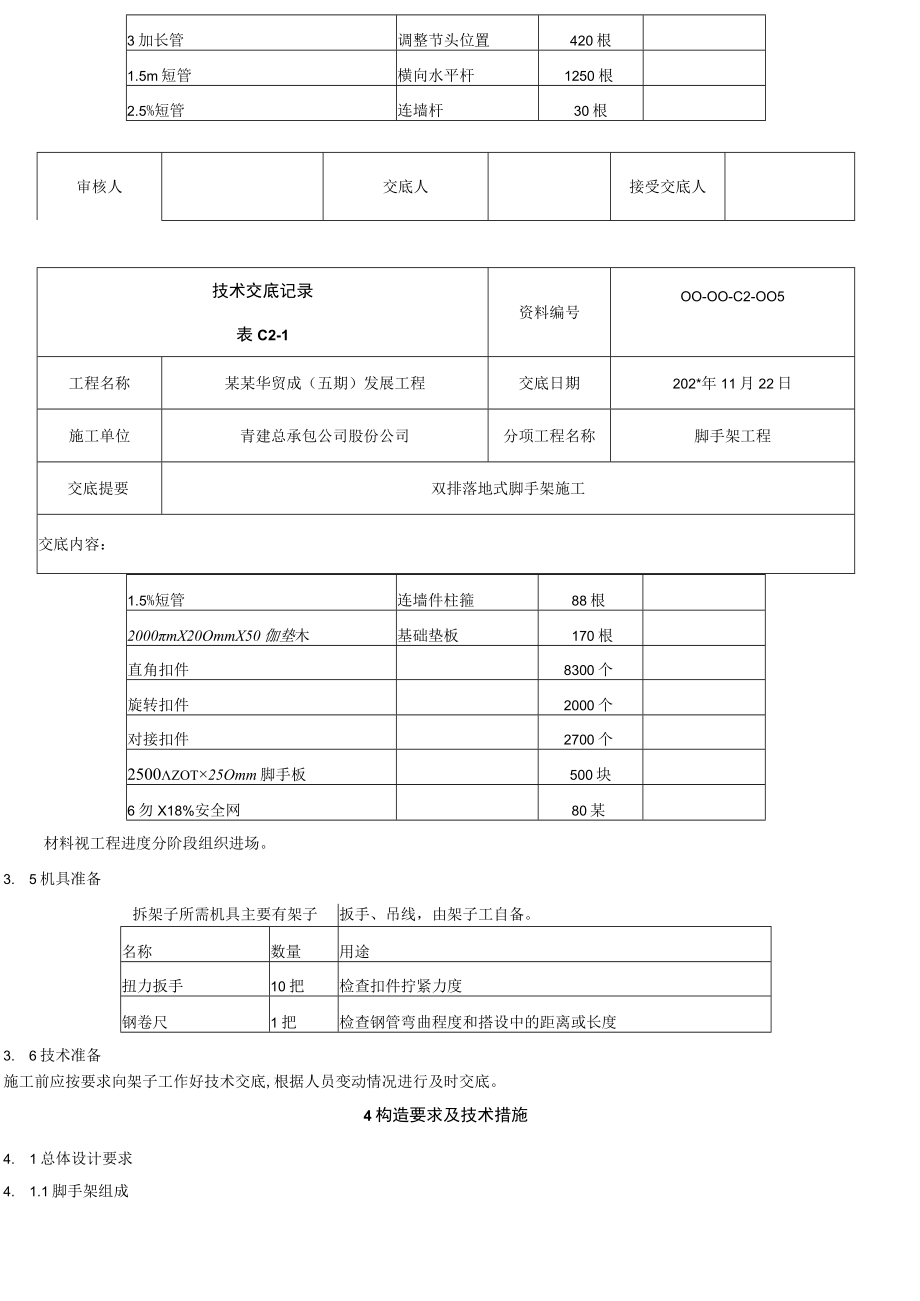

6、，旋转扣件的两旋转面间隙应小于Immq扣件表面应进行防锈处理。3.4.5钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。3.4.6外架钢管采用金黄色，剪刀撑采用红白相间色，扣件刷暗红色防锈漆。主要材料计划表名称及规格用途总需用量备注60长管纵向水平杆IOoo根6勿长管立杆850根6加长管剪刀撑380根3加长管调整节头位置420根1.5m短管横向水平杆1250根2.5%短管连墙杆30根审核人交底人接受交底人技术交底记录表C2-1资料编号OO-OO-C2-OO5工程名称某某华贸成（五期）发展工程交底日期202*年11月22日施工单位青建总承包公司股份公
7、司分项工程名称脚手架工程交底提要双排落地式脚手架施工交底内容：1.5%短管连墙件柱箍88根2000mX20OmmX50伽垫木基础垫板170根直角扣件8300个旋转扣件2000个对接扣件2700个2500zot25Omm脚手板500块6勿X18%安全网80某材料视工程进度分阶段组织进场。3. 5机具准备拆架子所需机具主要有架子扳手、吊线，由架子工自备。名称数量用途扭力扳手10把检查扣件拧紧力度钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度3. 6技术准备施工前应按要求向架子工作好技术交底,根据人员变动情况进行及时交底。4构造要求及技术措施4. 1总体设计要求4. 1.1脚手架组成立杆、纵向水平杆
8、、横向水平杆、扣件（直角扣件、对接扣件、旋转扣件）、脚手板、剪刀撑、横向支撑、连墙件、扫地杆、底座等。4. 1.2基本搭设的基本要求1本工程采用双排落地式脚手架，纵距为1500mm,步距为1500mm。2横距为800mm,内排脚手架距结构外墙面150mm。3地基要求：将导墙外侧基础平整夯实后铺设架底脚手板。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-005工程名称某某华贸成（五期）发展工程交底日期202*年11月22日施工单位青建总承包公司股份公司分项工程名称脚手架工程交底提要双排落地式脚手架施工交底内容：4. 2纵向水平杆4. 2.1纵向水平杆设置横向水平杆之下，在
9、立杆内侧，其长度不宜小于3跨；4. 2.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内：不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；2搭接长度不应小于Inb应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于IOOmmo具体设置如下图所示:（1）接头不在同步内（立面）（2）接头不在同跨内（平面）1立杆；2一纵向水平杆；3横向水平杆纵向水平杆对接接头布置3当使用木脚手板时，纵向水平杆应作为
10、横向水平杆的支座，用直角扣件固定在立杆上：当使用竹笆脚手板时，纵向水平杆采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-005工程名称某某华贸成（五期）发展工程交底日期202*年11月22日施工单位青建总承包公司股份公司分项工程名称脚手架工程交底提要双排落地式脚手架施工交底内容：4. 3横向水平杆4.3.1每一立杆与纵向水平杆相交处（即主节点），都必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不大于15CnU横向水平杆间距应与立杆间距相同，且根据作业层脚手板搭设的需
11、要，可在两立杆之间在等间距设置增设12根小横杆，其最大间距不大于75cm。4.3.2横向水平杆伸出外排纵向水平杆边缘距离不小于IOCn1；伸出里排纵向水平杆距结构外边缘15Cm（拆除模板后将此处设置水平兜网），且长度不大于44cm。上下层横向水平杆应在立杆处错开布置，同层的相邻横向水平杆在立杆处相向布置。4.3.3纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮15Cn1.处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.4立杆4.4.1内立杆距外墙边200mm。每根立杆底部应设置垫板。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。4
12、.4.2立杆接长除顶层顶步可采用搭接处，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：D立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；2）搭接长度不应小于1m,应采用不少于2个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于100io4.4.3全楼脚手架采用双排单立杆，立杆顶端高出结构檐口（最高点）上皮150Omnb立杆底设置垫板，其厚度不小于50mm,布设必须平稳，不得悬空。4.5连墙件4.5.1宜靠近主节点设置，偏离主节点的距离不应大于
13、300mm；4.5.2从底层第二步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；4.5.3宜优先采用菱形布置，也可采用方形、矩形布置；4.5.4连墙件按照两步三跨梅花形进行设置，利用钢管与碎墙建立刚性连接。审核人交底人接受交底人技术交底记录表C2-1资料编号00-00-C2-005工程名称某某华贸成（五期）发展工程交底日期202*年11月22日施工单位青建总承包公司股份公司分项工程名称脚手架工程交底提要双排落地式脚手架施工交底内容：4.6脚手板4.6.1作业层脚手板应铺满、铺稳；4.6.2木脚手板应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但
14、应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm,其伸出横向水平杆的长度不应小于IOOmmo（a）脚手板对接；（b）脚手板搭接脚手板对接、搭接构造4.7门洞的处理4.7.1过门洞，双排脚手架可挑空12根立杆，即在第一步大横杆处断开。悬空的立杆处用斜杆撑顶，逐根连接三步以上的大横杆，以使荷载分布在两侧立杆上，斜杆下端与地面的夹角要成4560,凡斜杆与立杆、大横杆相交处均应扣接。门洞桁架下的两侧立杆为双管立杆，当采用悬挑两根立杆时设置副立杆,副立杆高度高于门洞口12步。门洞桁架中伸出上下弦杆的杆件端头，增设一个防滑扣件，该扣件宜紧靠主节点的扣件。挑空一根立杆如图：审核人交底人接受交底人技术交底记录C2-1资料编号00-00-C2-005工程名称某某华贸成（五期）
