1、断桥铝合窗装置施工工艺为规范铝合金门窗的施工操作，提高铝合金门窗的装置质量，保证 铝合金门窗的各项性能，特制定此装置施工工艺，请各装置队遵照执行。装置方法总体上分为干法施工和湿法施工两大类，目前公司所承接 的铝合金门窗工程装置方法都是干法施工，目前干法施工有两种方式: 一种是带钢副框的装置方式，一种是企口式装置方式（后塞法装置）， 现将施工工艺分述如下：带钢副框施工工艺一、钢副框装置1、装置前，熟悉掌握所装置工程的铝合金门窗装置接点、装置要 求（详细装置技术图纸及工程平、立面图由项目管理人员提供。有关技 术方面的疑问由现场设计技术人员指导解决）。2、根据总包提供的50或1米线、建筑轴线、灰饼放
2、出装置钢副框 所需的水平线、窗中线、进出位线。3、检查钢副框规格、尺寸、窗号是否符合要求，检查钢副框焊接 点、表面处理、装置铁件或涨管装置孔是否满足装置条件。4、装置前检查装置用水管、靠尺、卷尺等测量工器具是否精确能 不能满足装置要求。安全带、安全绳、安全帽的佩带，佩带前检查有无 断裂、老化现象、佩带后检查是否规范、牢固。施工电器用具必须符合 有关规定要求。现场装置、焊接用电必须按照总包或监理要求操作。5、调整好钢副框的水平度ii垂直度，用木楔定位、塞紧，然后固定钢副框。装置过程中注意钢副框的横平、竖直，注意副框面不能出现 凹凸现象。如涨管装置，下口一定要根据施工防水接点要求做好防水处 理工作

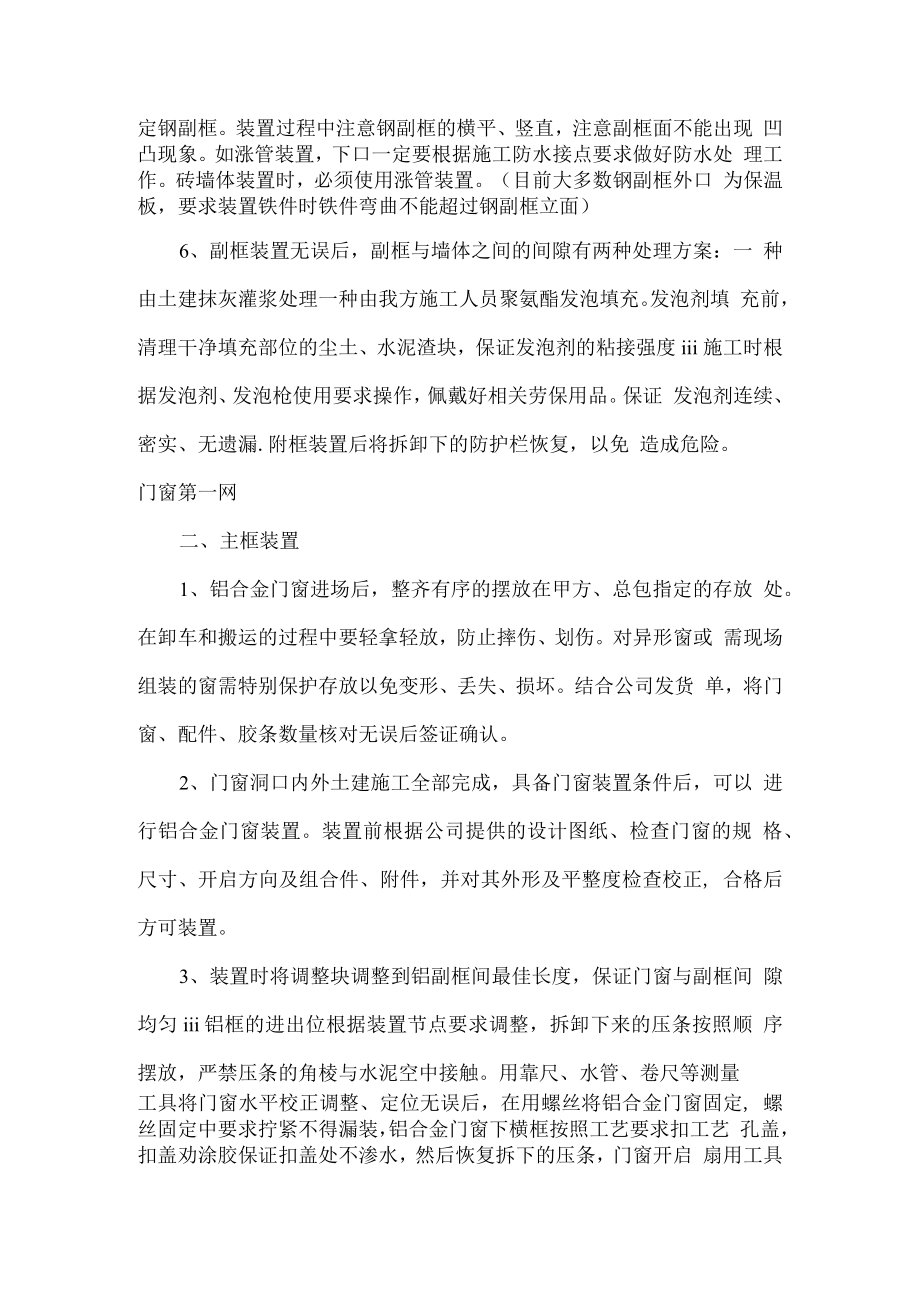

3、。砖墙体装置时，必须使用涨管装置。（目前大多数钢副框外口 为保温板，要求装置铁件时铁件弯曲不能超过钢副框立面）6、副框装置无误后，副框与墙体之间的间隙有两种处理方案：一 种由土建抹灰灌浆处理一种由我方施工人员聚氨酯发泡填充。发泡剂填 充前，清理干净填充部位的尘土、水泥渣块，保证发泡剂的粘接强度iii 施工时根据发泡剂、发泡枪使用要求操作，佩戴好相关劳保用品。保证 发泡剂连续、密实、无遗漏.附框装置后将拆卸下的防护栏恢复，以免 造成危险。门窗第一网二、主框装置1、铝合金门窗进场后，整齐有序的摆放在甲方、总包指定的存放 处。在卸车和搬运的过程中要轻拿轻放，防止摔伤、划伤。对异形窗或 需现场组装的窗
4、需特别保护存放以免变形、丢失、损坏。结合公司发货 单，将门窗、配件、胶条数量核对无误后签证确认。2、门窗洞口内外土建施工全部完成，具备门窗装置条件后，可以 进行铝合金门窗装置。装置前根据公司提供的设计图纸、检查门窗的规 格、尺寸、开启方向及组合件、附件，并对其外形及平整度检查校正, 合格后方可装置。3、装置时将调整块调整到铝副框间最佳长度，保证门窗与副框间 隙均匀iii铝框的进出位根据装置节点要求调整，拆卸下来的压条按照顺 序摆放，严禁压条的角棱与水泥空中接触。用靠尺、水管、卷尺等测量工具将门窗水平校正调整、定位无误后，在用螺丝将铝合金门窗固定, 螺丝固定中要求拧紧不得漏装，铝合金门窗下横框按

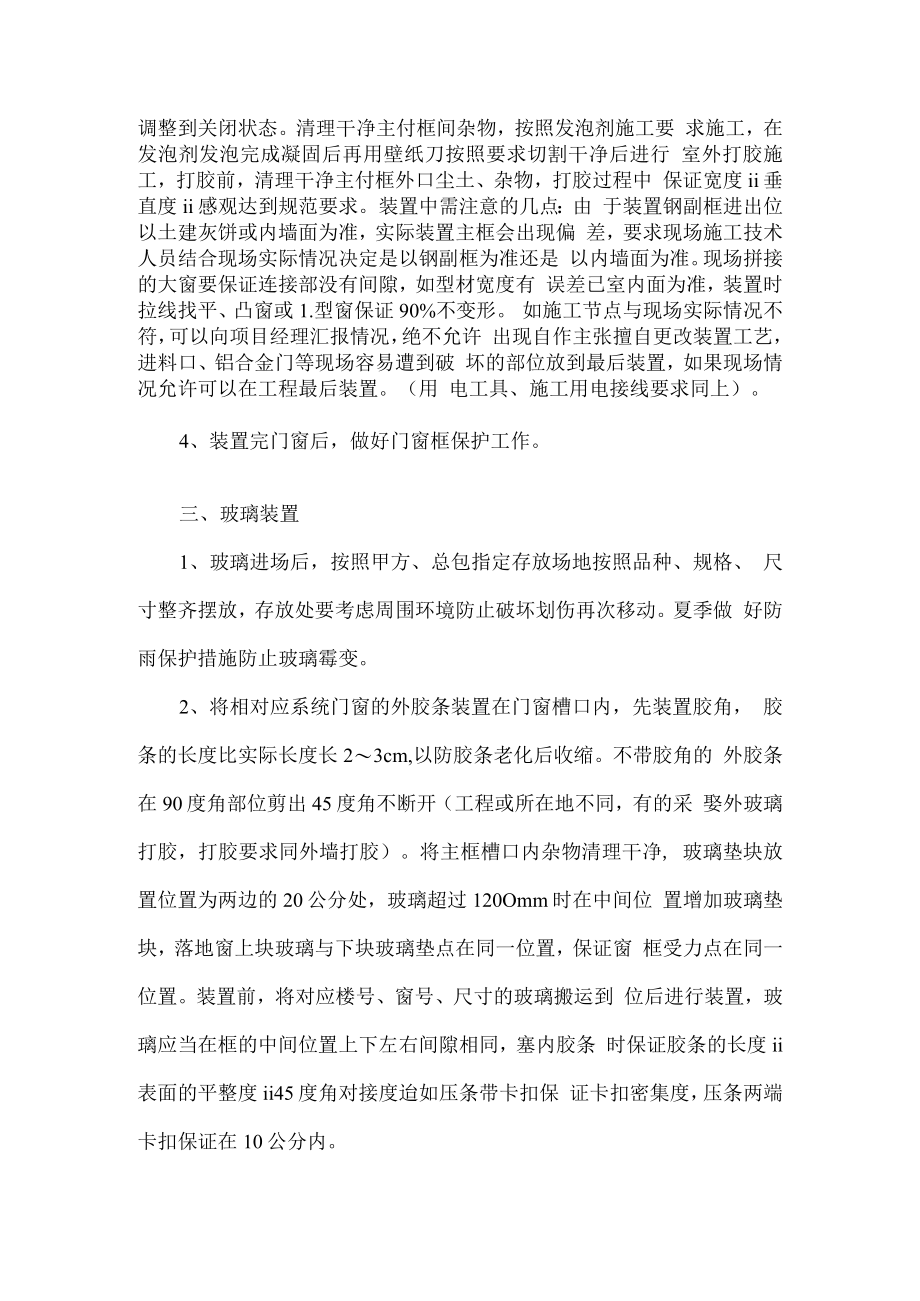

5、照工艺要求扣工艺 孔盖，扣盖劝涂胶保证扣盖处不渗水，然后恢复拆下的压条，门窗开启 扇用工具调整到关闭状态。清理干净主付框间杂物，按照发泡剂施工要 求施工，在发泡剂发泡完成凝固后再用壁纸刀按照要求切割干净后进行 室外打胶施工，打胶前，清理干净主付框外口尘土、杂物，打胶过程中 保证宽度ii垂直度ii感观达到规范要求。装置中需注意的几点：由 于装置钢副框进出位以土建灰饼或内墙面为准，实际装置主框会出现偏 差，要求现场施工技术人员结合现场实际情况决定是以钢副框为准还是 以内墙面为准。现场拼接的大窗要保证连接部没有间隙，如型材宽度有 误差已室内面为准，装置时拉线找平、凸窗或1.型窗保证90%不变形。 如
6、施工节点与现场实际情况不符，可以向项目经理汇报情况，绝不允许 出现自作主张擅自更改装置工艺，进料口、铝合金门等现场容易遭到破 坏的部位放到最后装置，如果现场情况允许可以在工程最后装置。（用 电工具、施工用电接线要求同上）。4、装置完门窗后，做好门窗框保护工作。三、玻璃装置1、玻璃进场后，按照甲方、总包指定存放场地按照品种、规格、 尺寸整齐摆放，存放处要考虑周围环境防止破坏划伤再次移动。夏季做 好防雨保护措施防止玻璃霉变。2、将相对应系统门窗的外胶条装置在门窗槽口内，先装置胶角， 胶条的长度比实际长度长23cm,以防胶条老化后收缩。不带胶角的 外胶条在90度角部位剪出45度角不断开（工程或所在地
7、不同，有的采 娶外玻璃打胶，打胶要求同外墙打胶）。将主框槽口内杂物清理干净, 玻璃垫块放置位置为两边的20公分处，玻璃超过120Omm时在中间位 置增加玻璃垫块，落地窗上块玻璃与下块玻璃垫点在同一位置，保证窗 框受力点在同一位置。装置前，将对应楼号、窗号、尺寸的玻璃搬运到 位后进行装置，玻璃应当在框的中间位置上下左右间隙相同，塞内胶条 时保证胶条的长度ii表面的平整度ii45度角对接度迨如压条带卡扣保 证卡扣密集度，压条两端卡扣保证在10公分内。3、在内墙二便腻子收口，室内污染施工结束后进行室内打胶，打胶前 清理干净打胶位置灰尘、杂物。打胶过程中要连续、密实、美观。注意： 内墙腻子质量是否过硬、掺胶，以防内墙胶拉起、或不沾。四、装置五金件、调整1、由于五金件装置方法不同，要求：按照五金件装置步骤执行， 螺丝连接牢固、无遗漏、执手装置垂直、水平。调整开启扇及配件，使 其达到开启灵活，密封。2、五金件装置调整完成后，进行自验收，发现问题及时处理，全部合格后报工程部。
