《25MW发电机组工程PC总承包项目汽机部分技术协议.docx》由会员分享,可在线阅读,更多相关《25MW发电机组工程PC总承包项目汽机部分技术协议.docx(50页珍藏版)》请在第壹文秘上搜索。

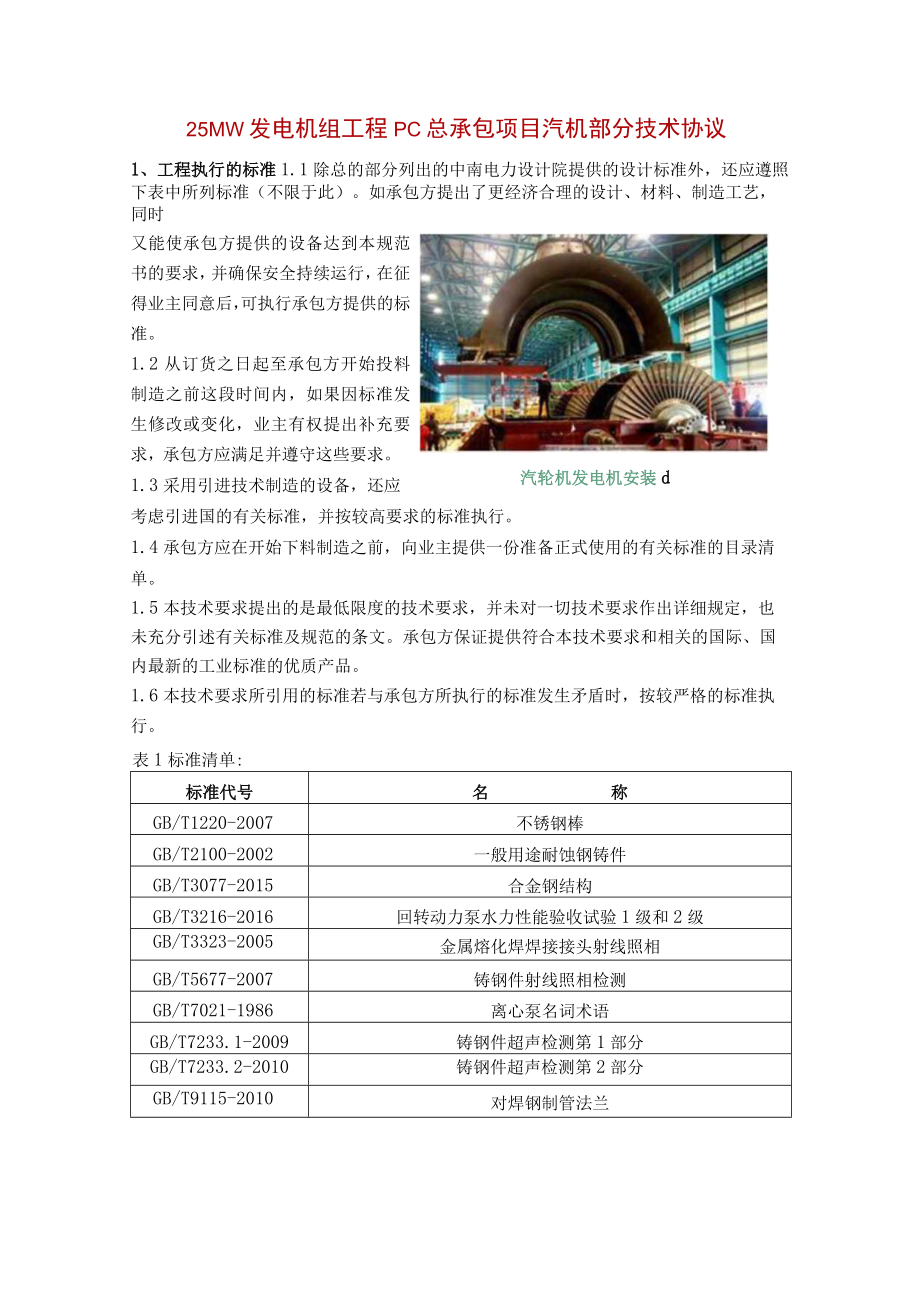

1、25MW发电机组工程PC总承包项目汽机部分技术协议1、工程执行的标准1.1除总的部分列出的中南电力设计院提供的设计标准外,还应遵照下表中所列标准(不限于此)。如承包方提出了更经济合理的设计、材料、制造工艺,同时汽轮机发电机安装d又能使承包方提供的设备达到本规范书的要求,并确保安全持续运行,在征得业主同意后,可执行承包方提供的标准。1.2从订货之日起至承包方开始投料制造之前这段时间内,如果因标准发生修改或变化,业主有权提出补充要求,承包方应满足并遵守这些要求。1.3采用引进技术制造的设备,还应考虑引进国的有关标准,并按较高要求的标准执行。1.4承包方应在开始下料制造之前,向业主提供一份准备正式使

2、用的有关标准的目录清单。1.5本技术要求提出的是最低限度的技术要求,并未对一切技术要求作出详细规定,也未充分引述有关标准及规范的条文。承包方保证提供符合本技术要求和相关的国际、国内最新的工业标准的优质产品。1.6本技术要求所引用的标准若与承包方所执行的标准发生矛盾时,按较严格的标准执行。表1标准清单:标准代号名称GB/T1220-2007不锈钢棒GB/T2100-2002一般用途耐蚀钢铸件GB/T3077-2015合金钢结构GB/T3216-2016回转动力泵水力性能验收试验1级和2级GB/T3323-2005金属熔化焊焊接接头射线照相GB/T5677-2007铸钢件射线照相检测GB/T702

3、1-1986离心泵名词术语GB/T7233.1-2009铸钢件超声检测第1部分GB/T7233.2-2010铸钢件超声检测第2部分GB/T9115-2010对焊钢制管法兰GB/T9239.1-2006机械振动恒态(刚性)转子平衡品质要求第1部分GB/T9239.2-2006机械振动恒态(刚性)转子平衡品质要求第2部分GB/T9439-2010灰铸铁件JB/T8097-1999泵的振动测量与评价方法GB/T11352-2009一般工程用铸造碳钢件JB/T9218-2015无损检测、渗透检测方法JB/T4726-2010承压设备用碳素钢和合金钢锻件GB/T13384-2008机电产品包装通用技术条

4、件JB/T4730.1-2005承压设备无损检测第1部分:通用要求JB/T4730.2-2005承压设备无损检测第2部分:射线检测GB/T755-2008旋转电机定额和性能GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)GB/T1993-1993旋转电机冷却方法GB/T4942.1-2006旋转电机整体结构的防护等级(IP代码)-分级GBT13957-2008大型三相异步电动机和基本系列技术条件GB/T307.3-2017滚动轴承通用技术规则HG/T2198-2011硫化橡胶物理试验方法的一般要求JBT8098-1999泵的噪声测量与评价方法GB/T528200

5、9硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T1033.1-2008塑料非泡沫塑料密度的测定第1部分GB/T1033.2-2010塑料非泡沫塑料密度的测定第2部分GB/T1176-2013铸造铜及铜合金GB/T1348-2009球墨铸铁件JBT6880.1-2013泵用灰铸铁件JBT6880.2-2008泵用铸钢件JBT6880.3-2014泵用铸件JB/T4297-2008泵产品涂漆技术条件GB/T13306-2011标牌GB/T1971-2006旋转电机线端标志与旋转方向GB/T10068-2008轴中心高为56mm及以上电机的机械振动振动的测GB/T10069.3-2008旋转电机

6、噪声测定方法及限值GB/T1032-2012三相异步电动机试验方法JB4708-2005承压设备焊接工艺评定1991版电站压力式除氧器安全技术规定2011版压力容器安全技术监察规程GB150-2011压力容器GB/T151-2014热交换器GB/T228.1-2010金属材料拉伸试验GB/T229-2007金属材料夏比摆锤冲击试验方法GB/T232-2010金属材料一弯曲试验方法GB/T699-2015优质碳素结构钢GBT3274-2017碳素结构钢和低合金结构钢热轧钢板和钢带GB/T3280-2015不锈钢冷轧钢板和钢带GB/T4237-2015不锈钢热轧钢板和钢带GB/T4238-2015

7、耐热钢钢板与钢带GB5310-2008高压锅炉用无缝钢管GB713-2008锅炉和压力容器用钢GB/T91139128钢制管法兰GB/T9112-2010钢制管法兰类型与参数JB/T8190-1999高压加热器技术条件GB/T12242-2005安全阀性能试验方法GB12348-2008工业企业厂界环境噪声排放标准GB13296-2013锅炉、热交换器用不锈钢无缝钢管JB4728-2000压力容器用不锈钢锻件GB/T4711-2003压力容器涂敷与运输包装JB/T3343-93高压加热器制造技术条件JB4709-2007压力容器焊接规程JB/T9624-1999电站安全阀技术条件GB/T381

8、1-2008起重机设计规范GB/T14405-2011通用桥式起重机GB6067-2011起重机安全规程GB8918-2006重要用途钢丝绳JBT9005.1-10-99起重机用铸造滑轮JB/T6392-2008桥式起重机车轮GB10183.1-2010桥式和门式起重机制造及轨道安装公差JB/T6406-2006电力液压鼓式制动器JB/T8905.1-4-99起重机减速器GB/T5117-2012非合金钢及细晶粒钢焊条JB/T741-1980钢制焊接压力容器技术条件JB/T5000.1-2007产品检验通用技术要求JB/T5000.2-2007火焰切割件JBT5000.3-2007焊接件JB/

9、T5000.4-2007铸铁件通用技术条件JB/T5000.5-2007有色金属铸件通用技术条件JB/T12988-2016起重机橡胶缓冲器GB/T9286-1998色漆和清漆漆膜的划格试验GB/T191-2008包装、储运图示标志GB10051.1-5-2010起重吊钩GB50256-2014电气装置安装工程起重机电气装置施工及验收规范JB/T53442-1994通用桥式起重机产品质量分等JB/T4315-1997起重机电控设备JB/T11410-2013起重机成套电阻器JB/T1306-2008电动单梁起重机GB/T10868-2005电站减温减压阀JB/T3595-2014电站阀门制造技

10、术条件JB/T6323-2002减温减压装置JB/T106-2004阀门的标志和涂漆GB/T3452.1-2005液压气动用0形橡胶密封圈第一部分:尺寸系列及公差GB/T4956-2003磁性基体上非磁性覆盖层覆盖层厚度测量磁性法GB/T12232通用阀门法兰连接铁制闸阀GB/T15254-2014硫化橡胶与金属粘接180剥离试验GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T17241.27整体铸铁管法兰GB12221金属阀门结构长度标准GB/T13927-2008工业阀门压力试验AWWA美国供水协会API美国石油学会ISO国际标准化组织DIN德国工业标准BS英国标准

11、协会GB/T14173-2008水利水电工程钢闸门制造、安装及验收规范GB/T23570-2009金属切削机床焊接件JB/T5994-1992装配通用技术条件GB/T6414-1999铸件尺寸公差GB4879-2016防锈包装GB8923.14抛丸喷砂技术条件及检验方法GB/T12238-2008法兰和对夹连接弹性密封蝶阀GB/T9119-2000平面、突面板式平焊钢制管法兰GB/T196-2003普通螺纹基本尺寸GB/T197-2003普通螺纹公差GB/T1047-2005管道元件DN(公称尺寸)的定义和使用GB/T1048-2005管道元件PN(公称压力)的定义和使用GBT12223-20

12、05部分回转阀门驱动装置的连接GB/T12227-2005通用阀门球墨铸铁件技术条件GB/T12237-2007通用阀门法兰和对焊钢制球阀JB/T5300-2008工业用阀门阀门材料选用导则JB/T308-2004阀门型号编制方法CJ/T181-2003给水用孔网钢带聚乙烯复合管GB6245-2006消防泵GB/T21238-2007玻璃纤维增强塑料夹砂管DL/T5068-2014火力发电厂化学设计技术规程DL/T5046-2006火力发电厂废水治理设计技术规程GB/T15345-2017混凝土输水管试验方法HG/T3706-2014孔网钢骨架聚乙烯复合管2、总的要求2.1此部分根据中国电力工

13、程顾问集团中南电力设计院有限公司其他滨坦岛自备电厂工程(一期氧化铝部分)初步设计制定,并未对总包范围内的所有系统、设备和材料提出要求。最终供货范围与数量根据设计院最终设计(包括变更)为准。2.2设备参数根据初设资料编写,本协议参数为暂定,参数可能作一定调整,最终参数以业主书面通知为准,承包方承诺参数的调整不影响投标产品本体的商务报价。2.3下面只是列出了设备最基本的技术要求,具体技术要求须PC总包定标后按中南院提供并经业主同意的辅机设备招标技术规范书执行。2.4承包方提供高质量的设备。这些设备是成熟可靠、技术先进的产品,且制造厂已有相同等级容量机组合同设备制造、运行的成功经验。2.5凡是业主提

14、供的设备短名单,承包方必须按短名单选购并经业主确认(包括型号);凡是注明原装进口的设备,要求采用原品牌国本土生产的设备,如采用本土国以外地区生产的,必须经业主的确认,否则视为欺骗行为,同时进口设备必须提供原产地证明材料、当地商会证明和海关报关单,如发现有虚假行为,必须免费进行更换,并承担相应的损失;对于合资及国产的品牌设备要求类似进口设备,禁止采用贴牌设备。设备厂家及品牌短名单详见附件1。2.6同一类型的设备必须使用同一厂家产品,相同规格型号的产品及配件应具有互换性。全厂各专业所需阀门要求尽量使用同一厂家产品。2.7承包方在主要设备采购及确定分包商时,业主全过程参与技术谈判,结果必须经业主认可。设备采购时应充分考虑备品备件和专用工器具及技术培训相关条款,提供所有设备的售后服务、技术培训。2.8承包方负责组织安排技术服务及技术联络、技术培训I、设备监造、出厂验收、到货验收,同时通知业主派员参加。2.9承包方应妥善保存各种设备的备品备件、专用工器具、出厂技术资料,并按到货清单完好无缺地移交给业主。2.10设备防腐要求:由于本工程设备用于印度尼西亚并紧邻海域,具有温度
