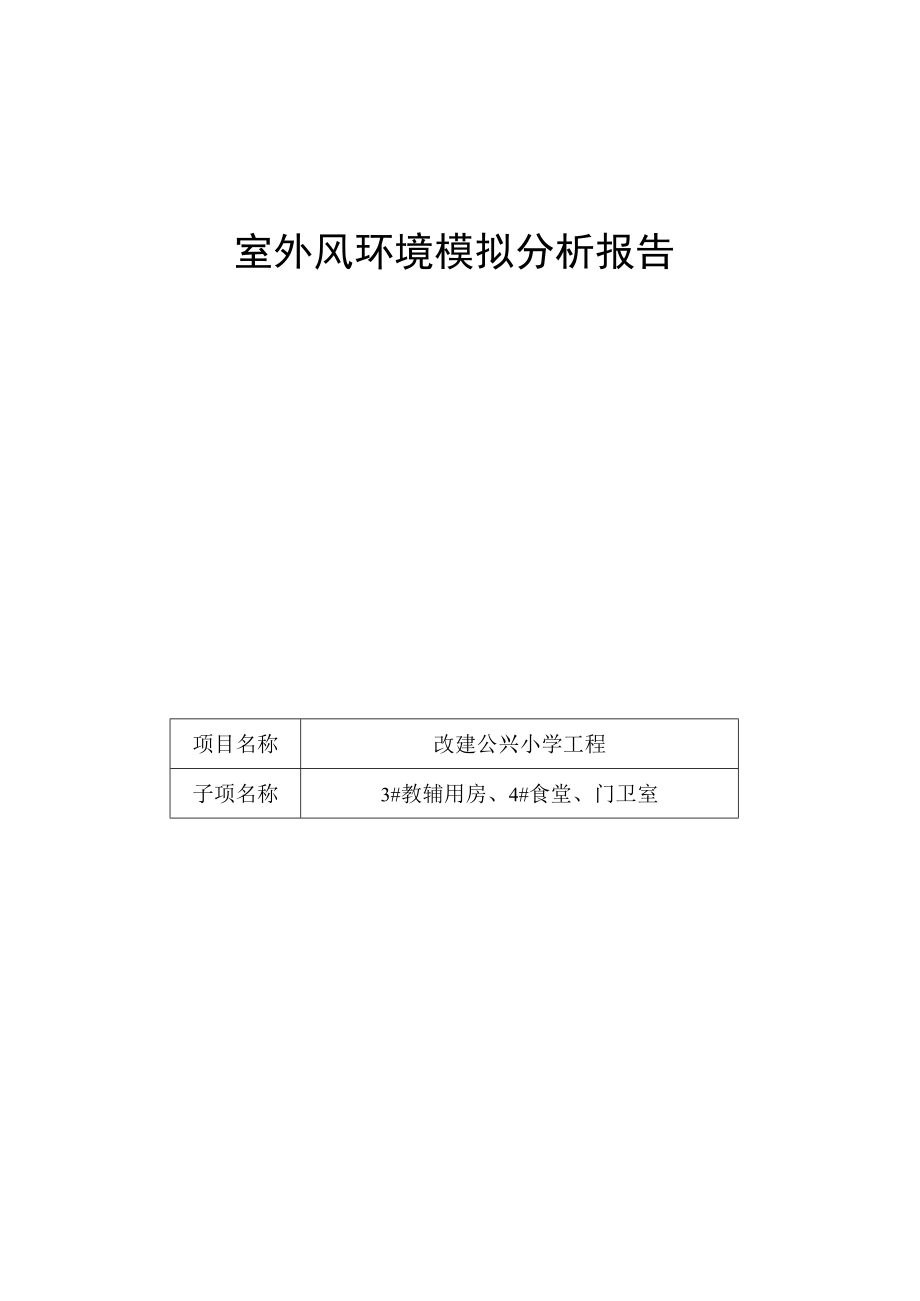

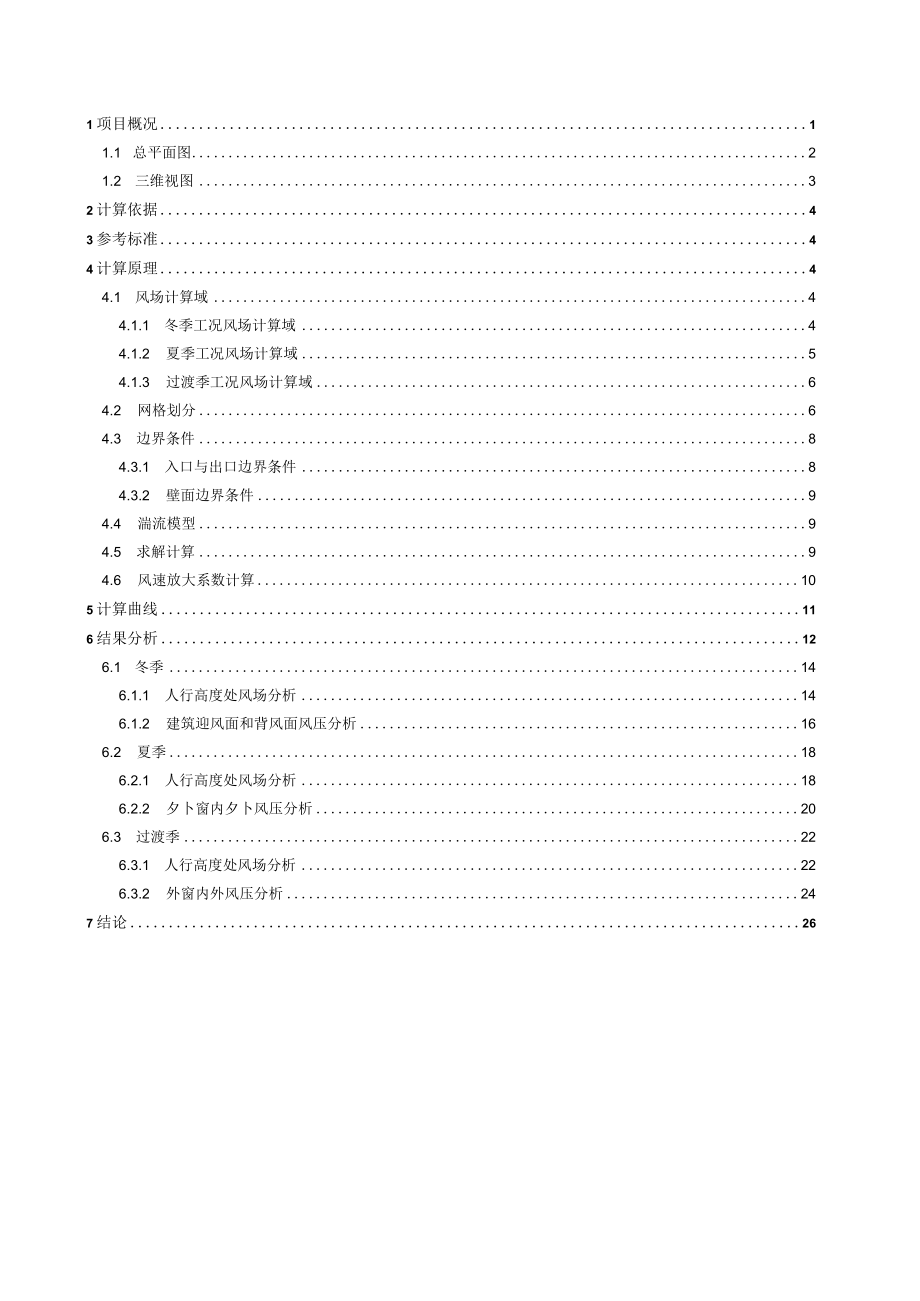

1、室外风环境模拟分析报告项目名称改建公兴小学工程子项名称3#教辅用房、4#食堂、门卫室1项目概况11.1 总平面图21.2 三维视图32计算依据43参考标准44计算原理44.1 风场计算域44.1.1 冬季工况风场计算域44.1.2 夏季工况风场计算域54.1.3 过渡季工况风场计算域64.2 网格划分64.3 边界条件84.3.1 入口与出口边界条件84.3.2 壁面边界条件94.4 湍流模型94.5 求解计算94.6 风速放大系数计算105计算曲线116结果分析126.1 冬季146.1.1 人行高度处风场分析146.1.2 建筑迎风面和背风面风压分析166.2 夏季186.2.1 人行高度
2、处风场分析186.2.2 夕卜窗内夕卜风压分析206.3 过渡季226.3.1 人行高度处风场分析226.3.2 外窗内外风压分析247结论261项目概况本项目位于四川省成都市双流区怡心街道，用地性质为教育科研用地。项目规划建设净用地面积为24369.63m2,规划总建筑面积为8561.95m2,本次报审范围为新建建筑：3#教辅用房、4#食堂和门卫室。项目效果图如下所示：图1项目效果图图2总平面图LI总平面图1.2三维视图VENT2计算依据本项目主要参照资料为：1）成都市绿色建筑施工图设计与审查技术要点（2021版）；2）建筑通风效果测试与评价标准JGJ/T309-2013；3）委托方提供的总
3、平面图、建筑专业设计图纸、设计效果图等图纸资料；4）民用建筑设计统一标准GB503522019；5）委托方提供的其他相关资料。3参考标准成都市绿色建筑施工图设计与审查技术要点（2021版）中第3.1.2.29条规定：场地内风环境有利于室外行走、活动舒适和建筑的自然风，评价总分值为10分，并按下列规则分别评分并累计：1在冬季典型风速和风向条件下，按下列规则分别评分并累计：1）建筑物周围人行区距地高L5m处风速小于5ms,户外休息区、儿童娱乐区风速小于2ms,且室外风速放大系数小于2,得3分；2）除迎风第一排建筑外，建筑迎风面与背风面表面风压差不大于5Pa,得2分。2过渡季、夏季典型风速和风向条件
4、下，按下列规则分别评分并累计：1）场地内人活动区不出现涡旋或无风区，得3分；2）50%以上可开启外窗室内外表面的风压差大于0.5pa,得2分。4计算原理4.1 风场计算域进行室外风场计算前，需要确定参与计算风场的大小，在流体力学中称为计算域，通常为一个包围建筑群的长方体或正方体，本项目的风场计算域信息如下：4.1.1 冬季工况风场计算域表4.17冬季工况风场计算域信息顺风方向尺寸（m）202宽度方向尺寸（m）202高度方向尺寸（m）65VENT图4.1-1冬季工况风场计算域图示4.1.2夏季工况风场计算域表4.1-2夏季工况风场计算域信息顺风方向尺寸（m）187宽度方向尺寸（m）186高度方向
5、尺寸（m）68VENT图4.1-2夏季工况风场计算域图示4.1.3过渡季工况风场计算域表4.1-3过渡季工二兄风场计算域信息顺风方向尺寸（m）189宽度方向尺寸（m）187高度方向尺寸（m）68VENT图4.1-3过渡季工况风场计算域图示注：不同季节因风向不同，为了最大限度反映项目周围区域风场特征，根据不同风向划定不同的计算域。4.2 网格划分网格划分决定着计算的精确程度并影响计算速度，网格太密会导致计算速度下降并浪费计算资源；网格太疏导致计算精度不足结果不够准确，合理的网格方案需要考虑对计算域中不同的部分采用不同的网格方案。建筑周围，远离建筑的区域，建筑物轮廓有明显的局部特征（如尖角，凹槽，
6、凸起等细微的外装饰），贴近地面的区域，都需要采用不同的网格方案。下面为本项目所采用的加密方案：1）普通网格：指除靠近地面和建筑以外的网格，通常不需要特别加密处理 分弧精度：对于有圆弧特征的建筑局部，把圆弧分解为线段时，弦到弧的最大距离； 初始网格大小：初始化时候正交网格的大小，单位米（m）； 最小细分级数：初始网格至少细分的级数； 最大细分级数：初始网格最多细分的级数；2)地面网格靠近建筑物的区域称为近场，远离建筑物的区域称为远场。近场的地面网格需要加密，对应地面细分级数较大；而远场地面对应网格较疏，地面细分级数较小。3)附面层网格贴近地面/建筑壁面的空气流动，因为空气自身粘性而受到地面/建筑
7、表面阻滞作用，紧贴地面/建筑壁面的空气流动速度几乎为0,且速度随着与地面/建筑壁面距离的增加而增加，使得靠近地面的一定厚度空气层的流速呈现梯度分布，最终达到主流速度，而这层空气层通常称为流动边界层或者附面层。在做计算流体力学分析时，为了获取边界层/附面层内的空气流动特征，提升分析精度，宜对其中的网格进行分层加密，形成附面层网格 地面附面层数：地面附面层网格的层数； 建筑附面层数：建筑表面附面层网格的层数；以下为本项目的网格划分信息，上述网格方案对网格的控制分别体现在相应的网格参数中：表4.2-1冬季网格划分信息网格总数(个)网格类型网格尺寸109424普通网格分弧精度(m)0.24初始网格(m
8、)8.0最小细分级数1最大细分级数2地面网格远场细分级数1近场细分级数2附面层地面附面层数2建筑附面层数0表4.2-2夏季网格划分信息网格总数(个)网格类型网格尺寸96934普通网格分弧精度(m)0.24初始网格(m)8.0最小细分级数1最大细分级数2地面网格远场细分级数1近场细分级数2附面层地面附面层数2建筑附面层数0表4.2-3过渡季网格划分信息网格总数(个)网格类型网格尺寸97576普通网格分弧精度(m)0.24初始网格(m)8.0最小细分级数1最大细分级数2地面网格远场细分级数1近场细分级数2附面层地面附面层数2建筑附面层数0注：前述计算域随风向不同，所以相同的网格方案会产生不同的网格
9、数量。4.3 边界条件图4.3-1风场边界类型示意图上图展示了计算域中风场边界的类型，本小节将给出不同边界的边界条件。4.4 3.1入口与出口边界条件1)入口风速梯度本项目中，入口边界条件主要包括不同工况下的风速和风向数据，其中入口风速采用下列梯度风：V-Vr(4.3-1)式中：V,z任何一点的平均风速和高度；VzR、ZR一一标准高度处的平均风速和标准高度值，建筑结构荷载规范GB50009-2012规定自然风场的标准高度取IOm,此平均风速对应入口风设置的数值；a地面粗糙度指数，木项目为0.28；表4.3-1地面粗糙度指数参考值参考标准地貌类别地面粗糙度指数绿色建筑评价技术细则空旷平坦地面0.
10、14城市郊区0.22大城市中心0.28注：上述地面粗糙度指数参考绿色建筑评价技术细则关于4.2.6节条文说明，也可酌情参考建筑通风效果测试与评价标准JGJT3099-2013中5.2.1节2）出口边界条件本项目采用自由出流作为出口边界条件。4. 3.2壁面边界条件风场的两个便I面边界和顶边界设定为滑移壁面，即假定空气流动不受壁面摩擦力影响，模拟真实的室外风流动。风场的地面边界设定为无滑移壁面，空气流动要受到地面摩擦力的影响。4.4 湍流模型湍流模型反映了流体流动的状态，在流体力学数值模拟中，不同的流体流动应该选择合适的湍流模型才会最大限度模拟出真实的流场数值。本项目依据绿色建筑评价技术细则推荐
11、的标准匕湍流模型进行室外流场计算。下表为几种工程流体中常见的湍流模型适用性：表4.4-1常用湍流模型适用范围常用湍流模型特点和适用工况standardk-e模型简单的工业流场和热交换模拟，无较大压力梯度、分离、强曲率流，适用于初始的参数研究，一般的建筑通风均适用。RNGk-模型适合包括快速应变的复杂剪切流、中等旋涡流动、局部转挨流如边界层分离、钝体尾迹涡、大角度失速、房间通风、室外空气流动。realizablek-模型旋转流动、强逆压梯度的边界层流动、流动分离和二次流，类似于RNG。4.5 求解计算1 .数学模型本项目采用CFD（计算流体力学）方法对风场进行求解，即在所分析的计算域内建立流体流
12、动的质量守恒、动量守恒和能量守恒建立数学控制方程，其一般形式如下所示：一，+dipUIXdivcgrad，I+Se该式中的6可以是速度、湍流动能、湍流耗敌率以及温度等物理量，参照下表表4.5-1计算流体力学的控制方程名称变量.Si连续性方程100X速度U%=+，P十一xxuy+、谭(weffx)y速度V/二+P+一yx:嘴;+封心和Z速度Weff=+tP+一zxr+(3卬、+匹-PS湍流动能kaeffGk+Gfi-湍流耗散Ff,2CY工&+GMb)-。2/丁一段k温度T旦+2PrS1上表中的常数如下：slfL+lc=R,k2Gk=tS2S=y2SijSij厂外阳xjUB=OTgz5从=PC工C
