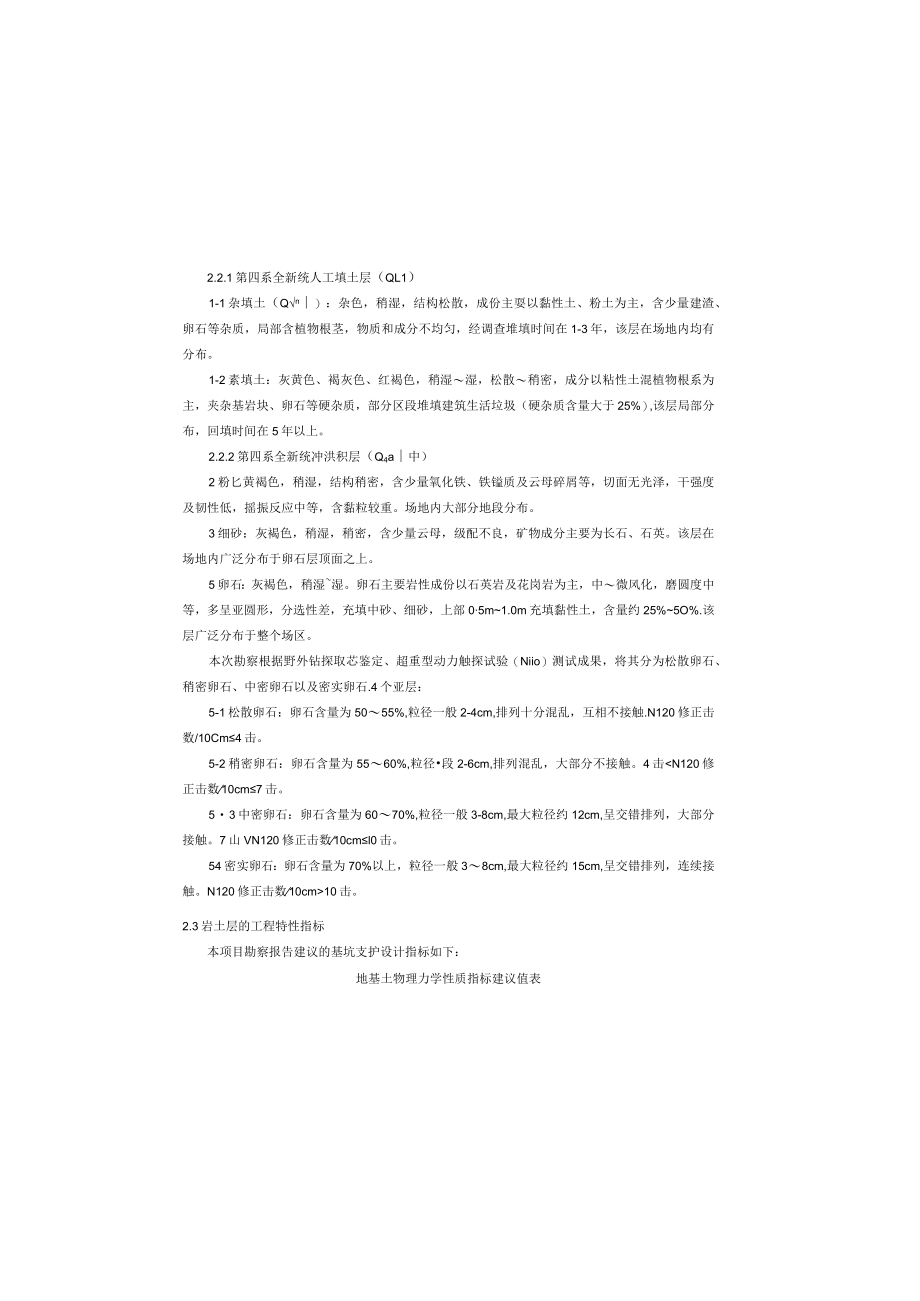

1、医院扩建项目基坑支护、土方开挖及降水工程设计2.2.1第四系全新统人工填土层（QL1）1-1杂填土（Qn）：杂色，稍湿，结构松散，成份主耍以黏性土、粉土为主，含少量建渣、卵石等杂质，局部含植物根茎，物质和成分不均匀，经调查堆填时间在1-3年，该层在场地内均有分布。1-2素填土：灰黄色、褐灰色、红褐色，稍湿湿，松散稍密，成分以粘性土混植物根系为主，夹杂基岩块、卵石等硬杂质，部分区段堆填建筑生活垃圾（硬杂质含量大于25%）,该层局部分布，回填时间在5年以上。2.2.2第四系全新统冲洪积层（Q4a中）2粉匕黄褐色，稍湿，结构稍密，含少量氧化铁、铁镒质及云母碎屑等，切面无光泽，干强度及韧性低，摇振反应
2、中等，含黏粒较重。场地内大部分地段分布。3细砂：灰褐色，稍湿，稍密，含少量云母，级配不良，矿物成分主要为长石、石英。该层在场地内广泛分布于卵石层顶面之上。5卵石：灰褐色，稍湿湿。卵石主要岩性成份以石英岩及花岗岩为主，中微风化，磨圆度中等，多呈亚圆形，分选性差，充填中砂、细砂，上部05m1.0m充填黏性土，含量约25%5O%.该层广泛分布于整个场区。本次勘察根据野外钻探取芯鉴定、超重型动力触探试验（Niio）测试成果，将其分为松散卵石、稍密卵石、中密卵石以及密实卵石.4个亚层：5-1松散卵石：卵石含量为5055%,粒径一般2-4cm,排列十分混乱，互相不接触.N120修正击数/10Cm4击。5-

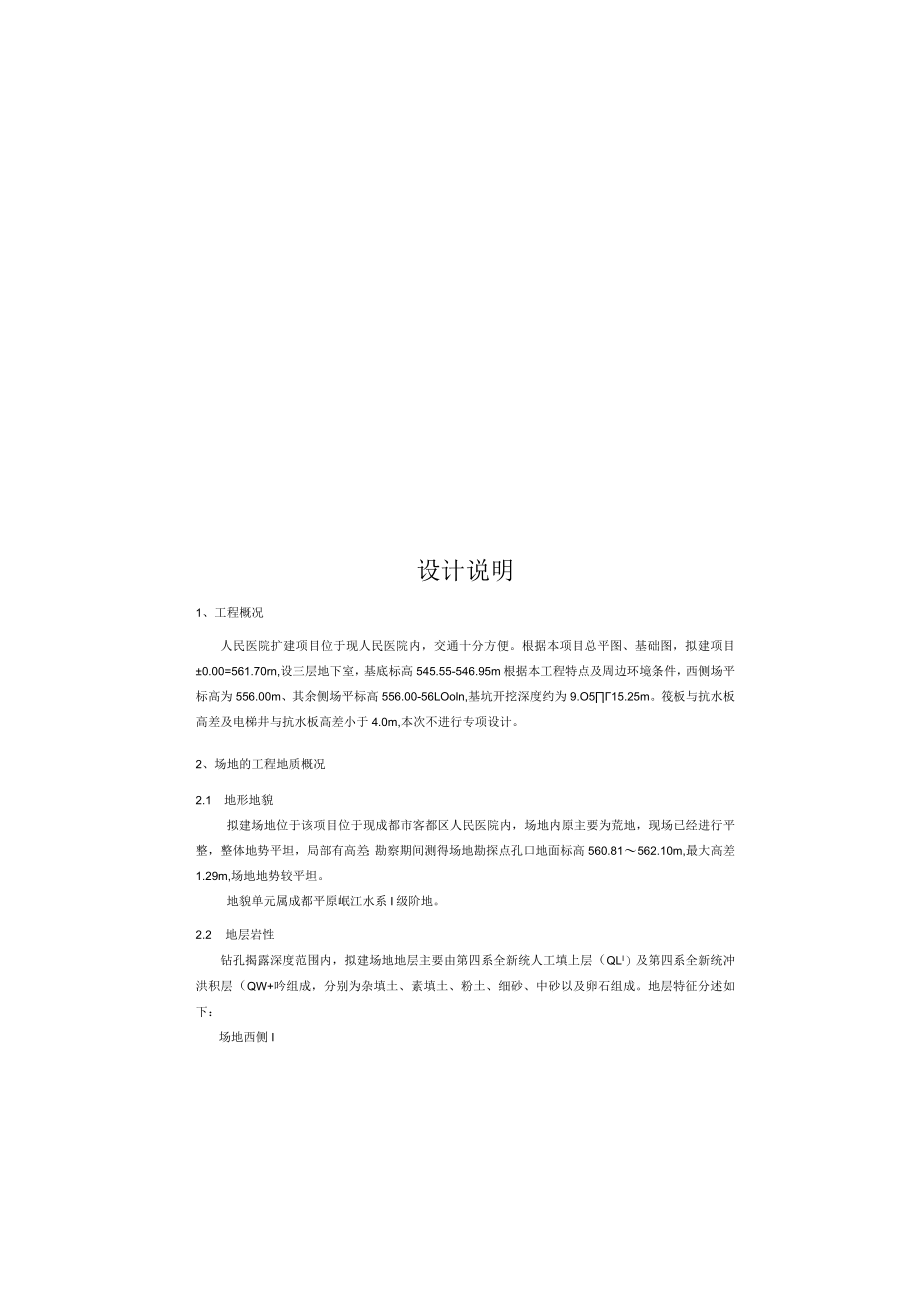

3、2稍密卵石：卵石含量为5560%,粒径段2-6cm,排列混乱，大部分不接触。4击10击。2.3岩土层的工程特性指标本项目勘察报告建议的基坑支护设计指标如下：地基土物理力学性质指标建议值表设计说明1、工程概况人民医院扩建项目位于现人民医院内，交通十分方便。根据本项目总平图、基础图，拟建项目0.00=561.70rn,设三层地下室，基底标高545.55-546.95m根据本工程特点及周边环境条件，西侧场平标高为556.00m、其余侧场平标高556.00-56LOoln,基坑开挖深度约为9.O515.25m。筏板与抗水板高差及电梯井与抗水板高差小于4.0m,本次不进行专项设计。2、场地的工程地质概况
4、2.1 地形地貌拟建场地位于该项目位于现成都市客都区人民医院内，场地内原主要为荒地，现场已经进行平整，整体地势平坦，局部有高差；勘察期间测得场地勘探点孔口地面标高560.81562.10m,最大高差1.29m,场地地势较平坦。地貌单元属成都平原岷江水系I级阶地。2.2 地层岩性钻孔揭露深度范围内，拟建场地地层主要由第四系全新统人工填上层（QLI）及第四系全新统冲洪积层（QW+吟组成，分别为杂填土、素填土、粉土、细砂、中砂以及卵石组成。地层特征分述如下：场地西侧I为本项目1期己建医技住院楼，其为地上15层设一层地下室，采用独立基础，基础埋深约554.9 m。基坑上口线距离建筑3.3m。场地南侧：
5、地上为空地，地下为本项目1期已建医技住院楼汽车坡道。基坑上口线距离坡道2.7m。场地东侧1基坑上口线距离红线99m,红线外为空地、停车场。总体上看，本项目周边环境条件比较复杂，应考虑基坑开挖变形、基坑降水对周边环境的影响。554.10 特点、难点和需重点考虑的问题本工程基坑支护设计有以下几个特点和难点：(1)受地质条件及周边环境的影响本基坑设计和施工须严格控制施工期抽水含砂率及基坑变形。西侧距离已建的医技住院楼较近，保证其安全及正常使用至关重要。(2)环境保护要求较高拟建场地地理位置极为显要，工程的施工必然将受到来自社会各界的关注和监督，因此，施工方案必须重点考虑环境保护的问题。噪音、扬尘、泥
6、浆、沿路抛洒建渣等污染问题，必须通过加强管理和采取强有力的措施来解决。4、设计依据(1)本工程设计合同(2)本工程岩土工程勘察报告(中冶成都勘察研究总院有限公司)(3)建筑基坑支护技术规程(JGJl20-2012)(4)建筑地基基础设计规范(GB5007-2011)(5)建筑桩基技术规范(JGJ94-28)(6)岩土锚杆(索)技术规程(CECS22:2005)(7)建筑深基坑工程施工安全技术规范(JGJ311-2013)(8)混凝土结构设计规范(GB50010-2010)(9)管井技术规范(GB502962014)(10)工程测量规范(GB5006-2007)指标土星名称重度y(kNm3)粘聚
7、力C(kPa)内摩擦角(0)承载力特征值以(kPa)注浆体与周边地以间的极限粘结强度标准值杂填土17.558/15素填土18.0810/15粉土19.5181812030细砂19.0O25IOO40松散卵石20.5O36180IOO稍密卵石21.0O38320130中密卵石22.0O40540180密实卵石23.0O457502402.4水文地质条件2.4.1, 地表水勘察期间未见地表水。2.4.2, 地下水类型及地下水位根据场地的地质条件及地下水赋存特性，场地地下水主要为上层滞水及孔隙潜水。上层滞水主要分布于人工填土和粉土中，具有水位不稳定，水量不大，连通性差等特点，主要受火气降雨补给，受季
8、节影响较大；场地主要地下水类型属第四系孔隙潜水类型，砂、卵石层为主要含水层，补给来源主要为大气降水，水位变化受季节影响，年变化幅度在1.50m3.0m左右。勘察期间处于丰水期，实际量测钻孔稳定水位6.50m9.80m,稔定水位标高552.3Om-555.6Om：场地距离西北侧在建地铁项目约1518米，地铁项目降水导致拟建场地水位低于正负零很多。根据成都地区水文地质资料结合本工程场地地下水埋藏条件，该区域卵石层渗透系数K=25.0nd左右。场地环境类别为II类，强透水层。3、场地周边环境条件及难点分析3.1 场地周边环境条件本基坑支护设计分为基坑支护、降水、监测。周边环境条件如下：场地北侧：基坑
9、上口线距离红线2.9-12.3m,红线外为空地、停车场，距离磨底河最近329n.成井时要求井孔应圆整垂直，井管焊接牢固，安装垂直。洗井采用活塞和空压机联合洗井，确保成井质量，在滤水管由外到内采用50目、IOO口、150口滤网缠绕，在缠绕滤网之前先将降水管中的蚕丝管缠绕上层尼龙过潴网，保证粒径较大的砂砾与滤网分离开，降水管井抽水含砂量的体积比小于1/100000,以保证抽水设备正常运行。5.3 抽水设备和排水系统(1)根据设计单井流量和设计降深，抽水设备可选择QS型潜水泵，根据计算结果和设计降深选择合适流量和扬程的潜水泵，扬程宜为50m,功率不小于7.5kwh.(2)排水系统基坑开挖后现场十分狭
10、窄，不具备设置明沟排放抽取的地下水的条件，加之基坑坡顶附近有一定变形，明沟容易开裂渗漏，影响基坑的稳定性，因此，降水井至沉淀池之间采用铺设排水钢管或PPR管形成主排水管，降水井排水管接入主管，排入沉淀池中。沉淀池的设置根据现场市政管网分布情况布置，共设置4个沉砂池。沉淀池采用红砖砌筑，内外面1:2水泥砂浆抹面，排水管的水经三级沉淀后排入城市雨水管中，沉淀池也可根据实际情况采用预制钢沉淀池。排水系统由基坑施工单位根据现场实际情况自行布置，应保证排水顺畅，不对基坑和周边环境造成不利影响。5.4 降水工程监测与维护要求(1)抽水前应统一测一次各井静止水位：(2)抽水开始后，在水位未达到设计降水深度以
11、前，每天观测三次水位；(3)水位达到设计降水深度后，可每三天观测一次水位：水位观测允许误差为5cm。(4)绘制水位降深值S与时间t过程曲线图分析水位水量下降趋势，预测设计降水深度要求所需时间。(5)根据水位、水量观测记录，查明降水过程中的不正常状况及其产生的原因，及时提出调整补充措施，取保达到降水深度。(6)抽水设备定期保养，降水期间不得随意停抽。(7)注意保护井口，防止杂物掉入井内，经常检查排水沟，防止渗漏。(8)更换水泵时，测量井深，掌握水泵安装的合理深度，防止埋泵。(9)现场应准备足够功率的备用柴油发电机，当发生停电时，及时切换电源，保持正常降水。(10)为r减小降水工程对地铁7号线轨道
12、的影响，本项目临地铁侧抽水应进行动态控制，在(11)建筑变形测量规范(JGJ8-2016)(12)建筑基坑工程监测技术标准(GB50497-2019)(13)建筑与市政工程地下水控制技术规范(JGJ/T111-2016)(14)建筑地基基础工程施工质量验收标准(GB50202-2018)(15)成都地区基坑工程安全技术规范(DB51/T5O72-2O11)(16)成都市建筑工程深基坑施工管理办法(成建委发2009494号)(17)成建安监发2(H122号“关于进一步加强我市建筑基坑安全管理工作的通知”(18)成建安监发201237号“关于进步强化我市深基坑施工安全管理的通知”(19)成都地区基
13、坑工程安全技术规范(DB51T50722011)(20)业主提供本项目地下室建筑和结构图纸(电子版)(21)现场实测和走访了解的基坑周边环境条件5、地下水控制方案5.1 管井降水和明排方案(1)本项目采用降水井+坑顶截排的降排水措施。(2)本工程共布置21口降水井，井间距20m左右。井深35.0m(整平标高56l00m下)。降水井采用内径为300mm,外径36Omm的钢筋硅井管。(3)场地周边设置4个沉砂池，设置位置现场确定。(4)降水井与沉砂池之间采用不小于630Omm大小的PPR或钢管作为排水主管道。(5)本工程坡顶设置截水沟排除地表水，坡底设置排水沟及集水坑排除地下渗水，排水沟、集水坑制
