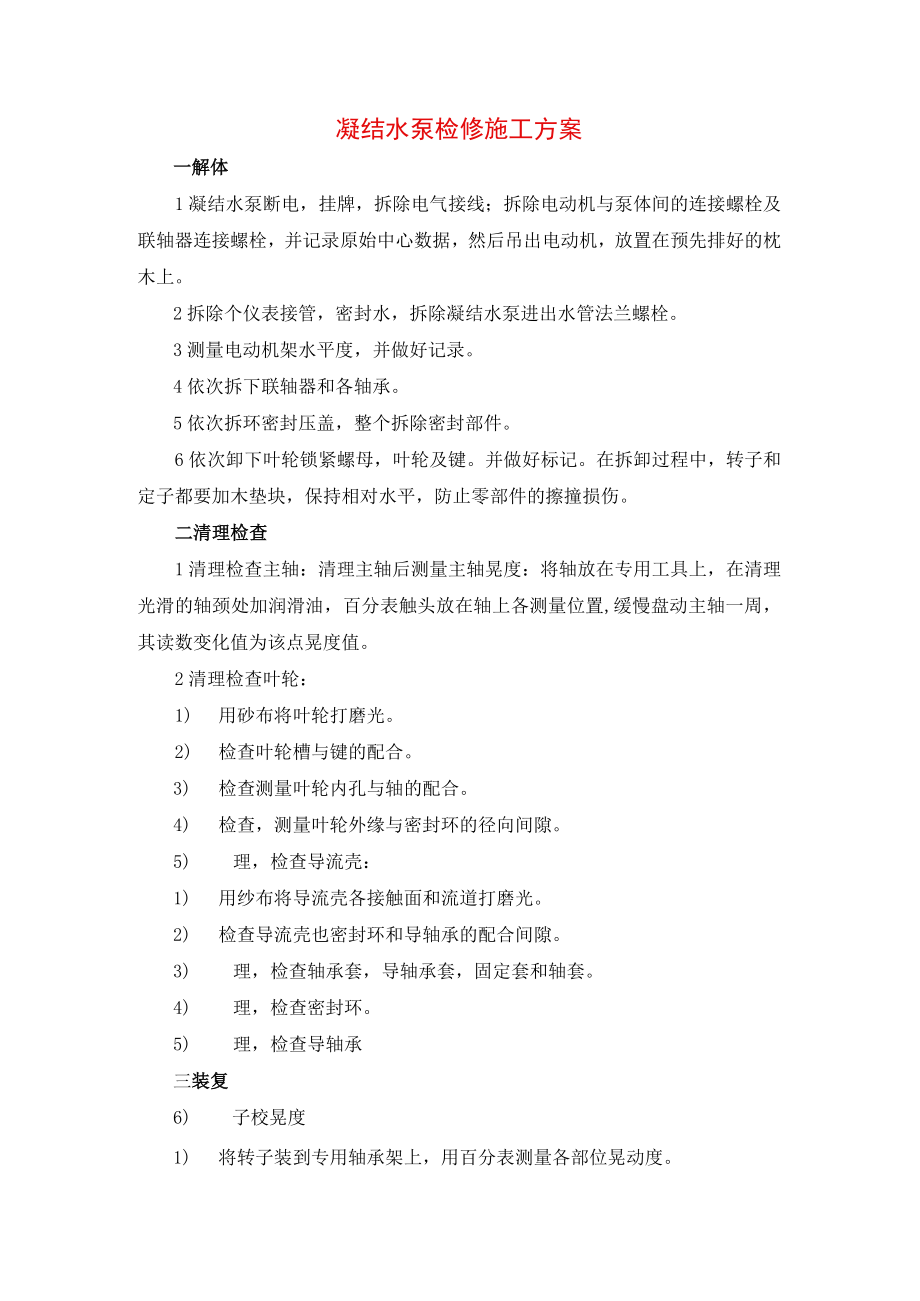

1、凝结水泵检修施工方案一解体1凝结水泵断电，挂牌，拆除电气接线；拆除电动机与泵体间的连接螺栓及联轴器连接螺栓，并记录原始中心数据，然后吊出电动机，放置在预先排好的枕木上。2拆除个仪表接管，密封水，拆除凝结水泵进出水管法兰螺栓。3测量电动机架水平度，并做好记录。4依次拆下联轴器和各轴承。5依次拆环密封压盖，整个拆除密封部件。6依次卸下叶轮锁紧螺母，叶轮及键。并做好标记。在拆卸过程中，转子和定子都要加木垫块，保持相对水平，防止零部件的擦撞损伤。二清理检查1清理检查主轴：清理主轴后测量主轴晃度：将轴放在专用工具上，在清理光滑的轴颈处加润滑油，百分表触头放在轴上各测量位置,缓慢盘动主轴一周，其读数变化值

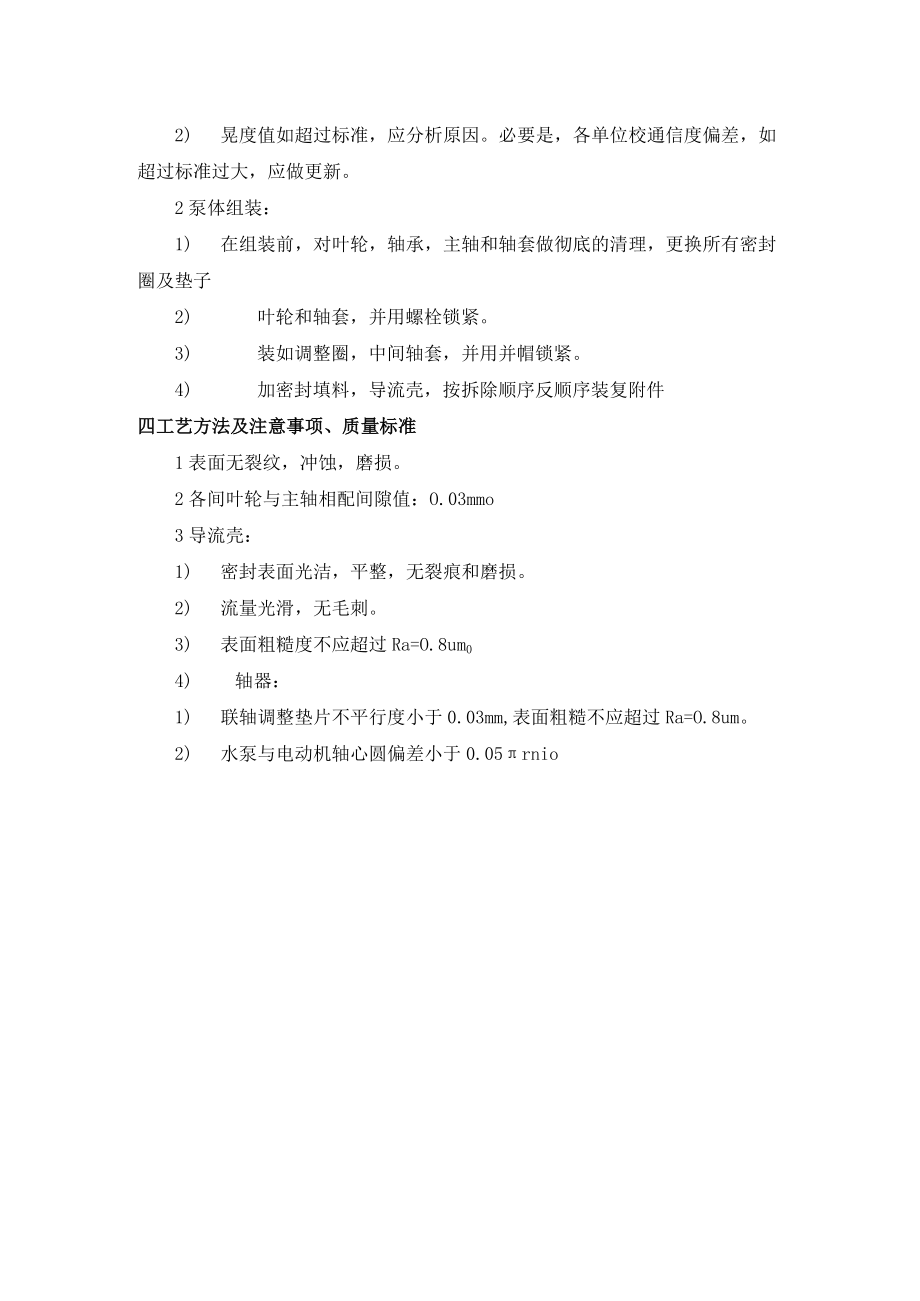

2、为该点晃度值。2清理检查叶轮：1) 用砂布将叶轮打磨光。2) 检查叶轮槽与键的配合。3) 检查测量叶轮内孔与轴的配合。4) 检查，测量叶轮外缘与密封环的径向间隙。5) 理，检查导流壳：1) 用纱布将导流壳各接触面和流道打磨光。2) 检查导流壳也密封环和导轴承的配合间隙。3) 理，检查轴承套，导轴承套，固定套和轴套。4) 理，检查密封环。5) 理，检查导轴承三装复6) 子校晃度1) 将转子装到专用轴承架上，用百分表测量各部位晃动度。2) 晃度值如超过标准，应分析原因。必要是，各单位校通信度偏差，如超过标准过大，应做更新。2泵体组装：1) 在组装前，对叶轮，轴承，主轴和轴套做彻底的清理，更换所有密封圈及垫子2) 叶轮和轴套，并用螺栓锁紧。3) 装如调整圈，中间轴套，并用并帽锁紧。4) 加密封填料，导流壳，按拆除顺序反顺序装复附件四工艺方法及注意事项、质量标准1表面无裂纹，冲蚀，磨损。2各间叶轮与主轴相配间隙值：O.03mmo3导流壳：1) 密封表面光洁，平整，无裂痕和磨损。2) 流量光滑，无毛刺。3) 表面粗糙度不应超过Ra=O.8um04) 轴器：1) 联轴调整垫片不平行度小于0.03mm,表面粗糙不应超过Ra=O.8um。2) 水泵与电动机轴心圆偏差小于0.05rnio
