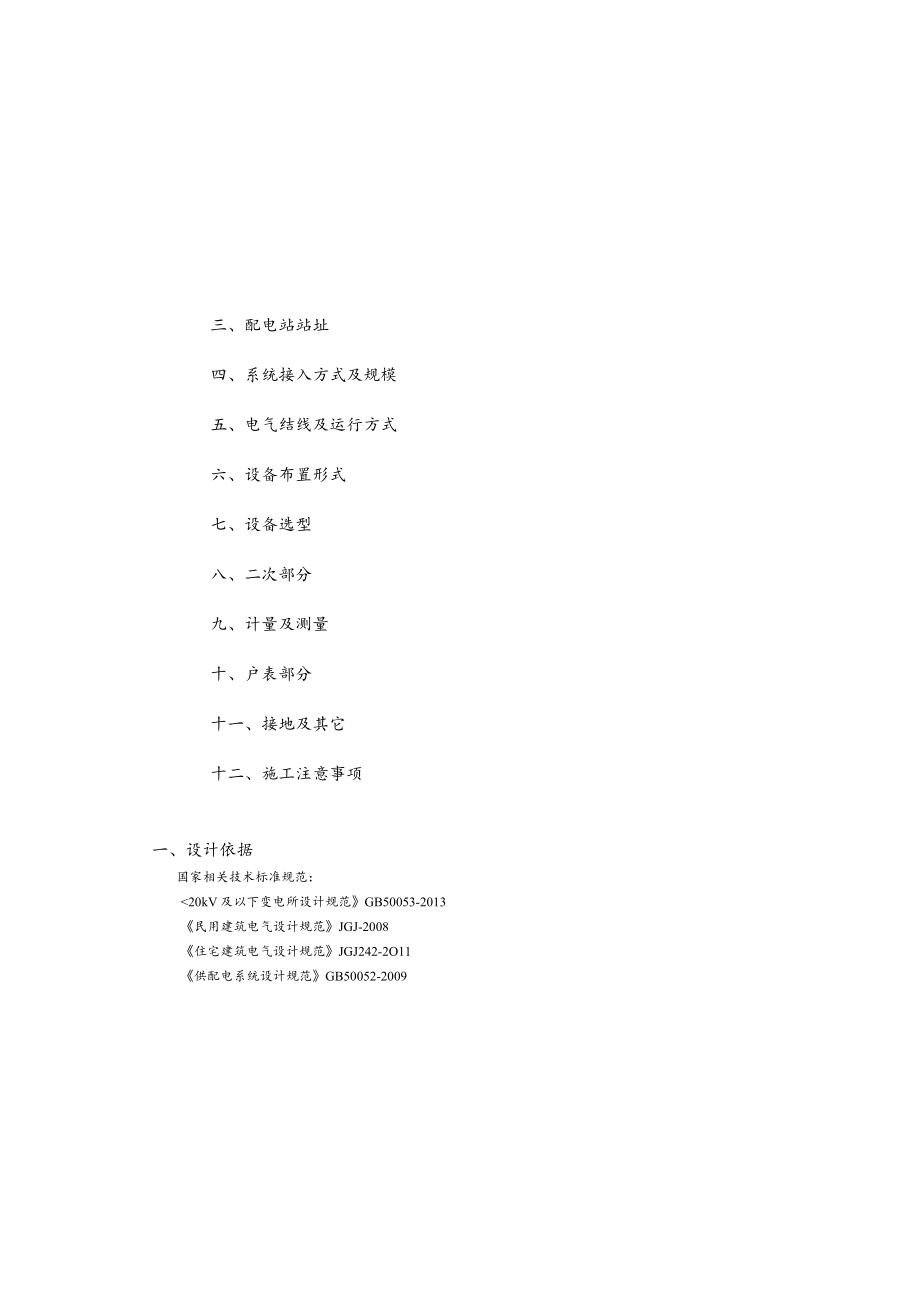

安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第1页
第1页 / 共12页

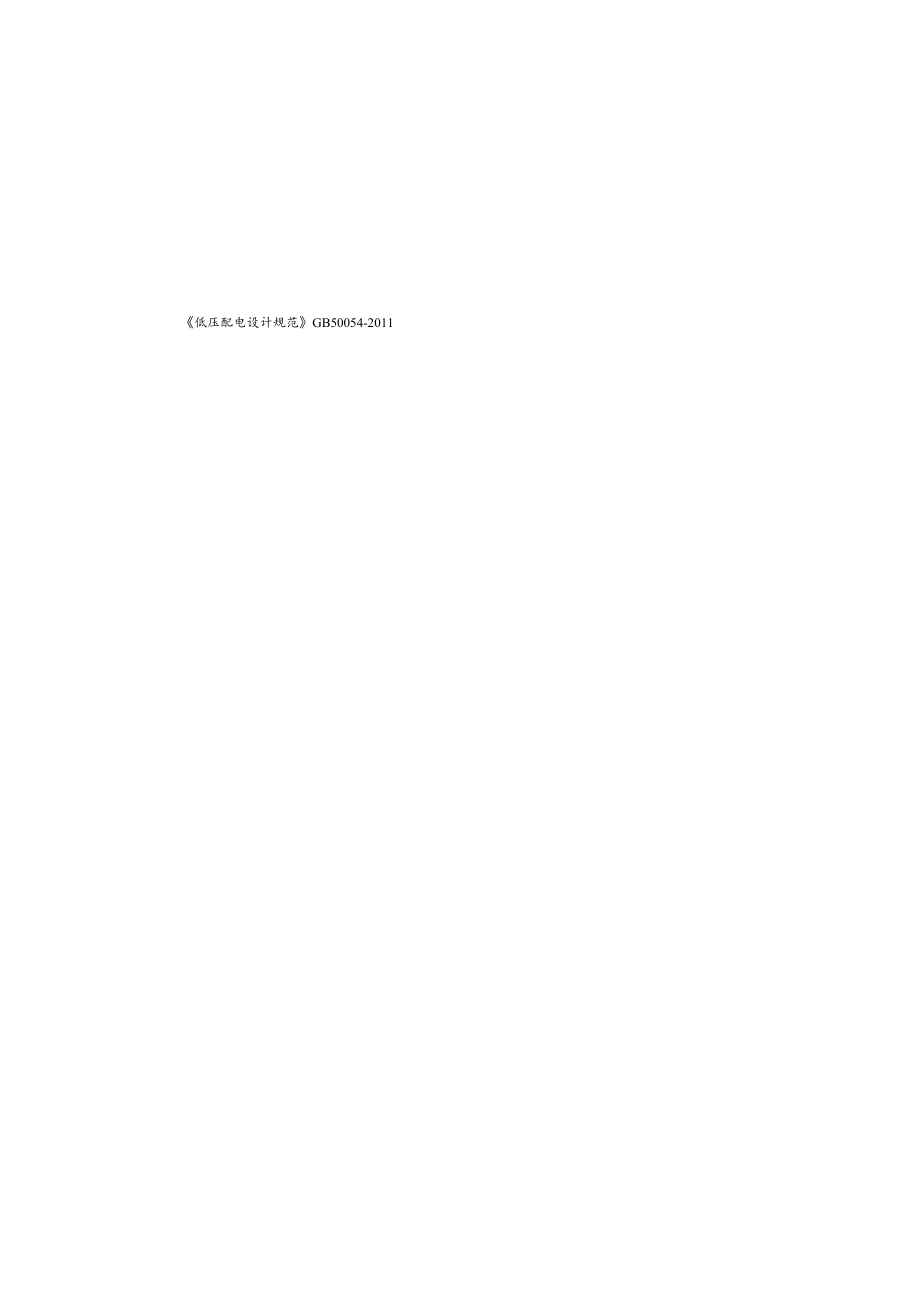

安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第2页
第2页 / 共12页

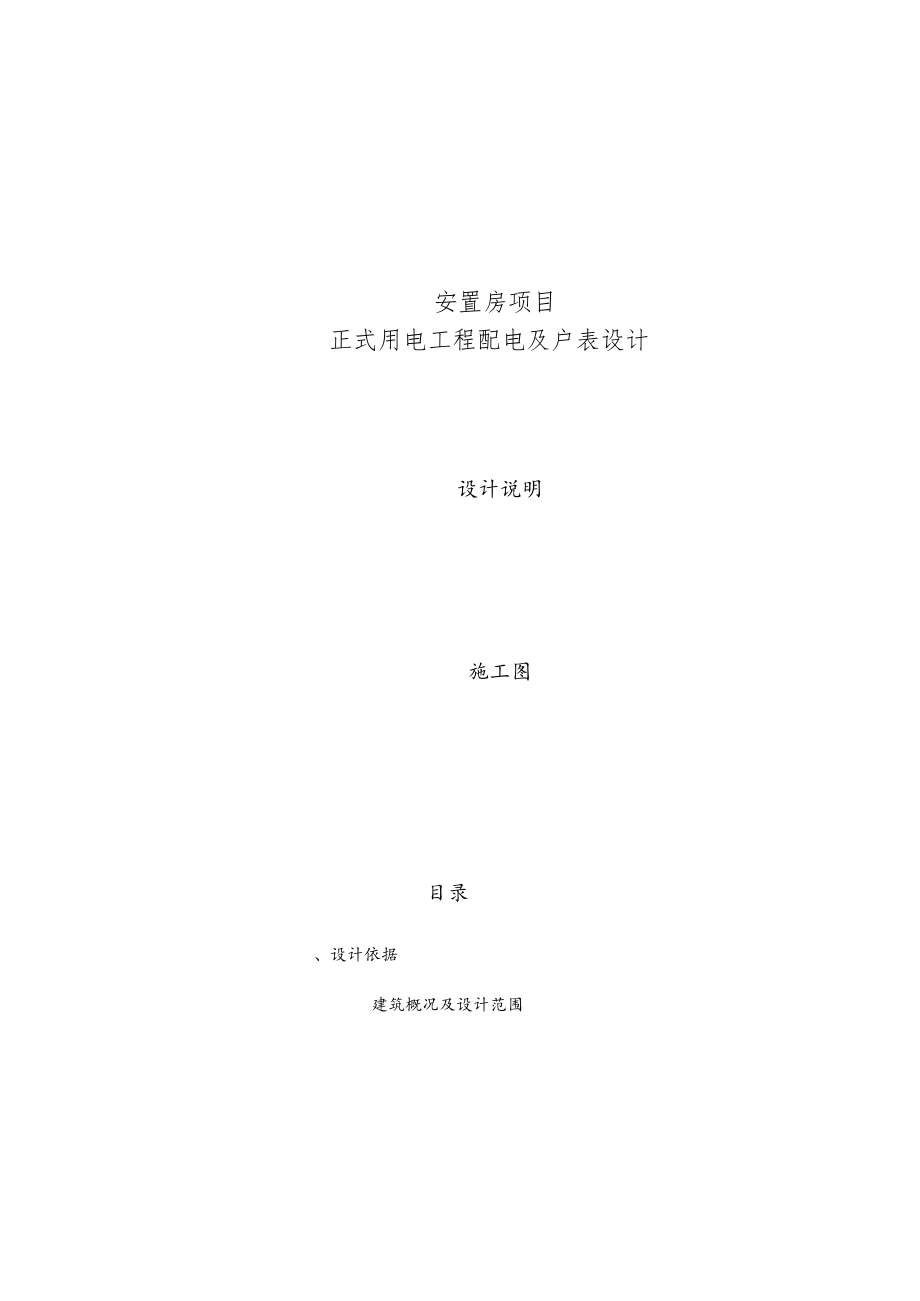

安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第3页
第3页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第4页
第4页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第5页
第5页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第6页
第6页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第7页
第7页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第8页
第8页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第9页
第9页 / 共12页
安置房项目正式用电工程配电及户表设计--施工图设计说明.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《安置房项目正式用电工程配电及户表设计--施工图设计说明.docx》由会员分享,可在线阅读,更多相关《安置房项目正式用电工程配电及户表设计--施工图设计说明.docx(12页珍藏版)》请在第壹文秘上搜索。

1、三、配电站站址四、系统接入方式及规模五、电气结线及运行方式六、设备布置形式七、设备选型八、二次部分九、计量及测量十、户表部分十一、接地及其它十二、施工注意事项一、设计依据国家相关技术标准规范:20kV及以下变电所设计规范GB50053-2013民用建筑电气设计规范JGJ-2008住宅建筑电气设计规范JGJ242-2O11供配电系统设计规范GB50052-2009低压配电设计规范GB50054-2011安置房项目正式用电工程配电及户表设计设计说明施工图目录、设计依据建筑概况及设计范围1 .负荷等级:本工程各负荷等级如下:LI一级负荷:地下室和一类高层建筑的消火栓泵、自喷泵、消防风机、应急照明、消

2、防电梯、潜污泵、火灾自动报警系靛设备、防火门监控系统设备、电气火灾监控系统设备、消防电源监控系统设备等消防用电。一类高层建筑的客梯、航空障碍灯电源、安防系统用电、走道照明等保障性负荷。地下室的生活水泵、变配电房用电、弱电机房用电、安防系统用电等保障性负荷(I1.2三级负荷:除上述一级负荷外的其它负荷。2 .供电电源:本项目由市政引来主备供2路IOkV电源,市政电缆穿管埋排管引至设在地下室的高压配电房(详见外线部分设计)。3 .自备电源3 .1本工程在地下一层设置3个柴油发电机房,北侧地块选用2台柴油发电机组(N-IG主用/备用640/713KW,额定输出电流1143A;N-2G主用/备用751

3、/833KW,额定输出电流1342A);南侧地块选用1台柴油发电机组(S-IG主用/备用751/833KW,额定输出电流1342A).作为第三电源,满足柴油发电机容量为安保负荷计算容量L2倍的要求。4 .2当两路IOkV市电都停电或N-7T,N-8T,N-9T,N-IoT,S-5T,S-6T变压器故障时,从N-7T,N-8T,N-9T,N-1OT.S-5T,S-6T变压器的主断路器失压脱扣器辅助触点取柒油发电机的延时启动信号至柴油发电机房,信号延时030s自动启动柴油发电机组,柴油发电机组达到额定转速、电压、频率后,投入额定负载运行。当市电恢复后,自动恢复市电供电,柴油发电机组经冷却延时后,自

4、动停机。应急电源与正常电源之间必须采取防止并列运行的措施(电气及机械联锁九柴发机房内设置储油间,其总储存量不应大于Im3。3.规模:项目终期主供总负荷为23130kVA.本次投入1788OkVA,剩余预留5250kV为居民充电桩预留;备供总负荷本次投入2600kVAo其中:投入居民生活用电10600kVA(4*1250+4*1000+2*800);电力工程电缆设计规范GB50217-2007电测量及电能计量装置设计技术规程DL/T5137-2001通用用电设备配电设计规范GB50055-2011汽车库、修车库、停车场设计防火规范GB50067-2014建筑物防雷设计规范GB50057-2010

5、;建筑照明设计标准GB50034-2013;建筑设计防火规范GB50016-2014;民用建筑设计通则GB50352-2005工程设计中各相关专业所提供的资料和要求。设计委托方和甲方提供的相关资料二、设计范围设计范围:本工程从新建IokV高压配电主备供进线柜进线上柱头起至0.4kV低压配电房低压柜出线电缆头止及居民户表工程,这一范围内的电气设计。三、项目概况本工程为本项目为四川天府新区万安四期安置房项目正式用电工程。本项目位于成都市天府新区,基地两面临路,由地上26栋一类高层住宅、5栋多层商业、2栋垃圾用房、4栋小区大门及2个2层地下室组成。居民户数2995户。地下室机动车停车数量为3502个

6、,其中住宅车位3355个,非住宅车位147个(均设置于南侧地块),本次实施居民充电柱车位699个(北侧471个+南侧228个,配置比例20.83%),商业充电桩车位30个(南侧30个,配置比例20.41%)。本次项目配置剩余所有居民车位的充电桩分支箱及表箱(不装设表计)本工程高压支配电房、消防控制室设于地下一层;地下一层设有柴油发电机房、低压配电房和弱电机房。消防控制室(与安防系统合用疏散门直通安全出口。变配电房没有设置在厕所、浴室、厨房或其他经常积水场所的正下方,且没有与上述场所相贴临;变配电房没有设置在住宅住户的正上方、正下方、贴临和没有设置在住宅建筑疏散出口的两侧。*为防止雨季时地下室配

7、电室发生浸水事故,应做好防水及摔水措施;配电房开门处设置500mm挡水门槛,以达到汛期保护设备目的。四、系统接入方式及规模:S-2T800kV1792kW686.9IkVA86%26#楼、27#楼S-3T800kVA1792kW686.9IkVA86%29#楼、30#楼S-4TIOOOkVA2118kW820.79kVA82%31#楼,32#楼,33#楼居民充电桩部分变压器:变压器编号变压器型号设备容量计算容量负载率供电范围N-IlT1250kVA4130kW1052.12kVA84%北地块11.12,13,16.17,18,19,110,21,22,23,24,25,27,28,29.210

8、防火分区居民20%充电桩车位防火分隔单元一、十六及14防火分区居民预留充电桩车位出线回路3S-7TIOOOkVA3409kW870.54kVA87%南地块2,3,4,9.10,11,12防火分区居民20%充电桩车位防火分隔单元二,三,四,九,十,十一,十二及2,3,4,9防火分区预留出线共7回预留充电粒变压器供电范围详见:预留充电桩变压器系统图。非居部分变压器:变压器编号变压器型号设备容量计算容量计算电流负载率N-7T800kV1166kW675.5kV1026.31A84%N-8T800kVA973.5kW575.56kVA874.47A72%S-5TIOOOkVA1282kW736.HkW

9、1118.4A74%商业部分变压器:I变压I变压器I设备容量I计算容量I计算电流I负载IWW投入居民充电桩用电225OkVA(I*1250+1*1000);投入非居民用电2600kVA(2*800+1000)投入商业用电2430kVA(630+800+1000)预留居民充电桩5250kVA(l*1250+4*1000)3. 1IOkV高压部分:IOkV高压柜本次投入KYN28-12型中置柜33面。HXGN-12型环网柜31面。3.2 变压器部分:3.3 .1变压器型号干式变压器选用(本次投运)SCB14-630-D.Ynll-100.4,IP30,AF,Uk=6%;1台;SCB14-800-D

10、,Ynll-IOZO.4,IP30.AF,Uk=6%;5台;SCB14-1000-D,Ynll-10/0.4,IP30,F,Uk=6%;7台:SCB14-1250-D,Ynl1-10/0.4,IP30,AF.Uk=6%;5台;以上变压器均要求带自动降温通风装置。居民部分变压器:变压器编号变压器型号设备容量计算容量负载率供电范围N-IT1250kVA2602kW1034.2kVA82.7%1#楼、6#楼2单元、7#楼N-2T1250kVA2602kW1034.2kVA82.7%2#楼、6#楼1单元、4#楼N-3T1250kVA2676kW1037kVA83%5#楼、118楼、12#楼N-4TIO

11、OOkVA2199kW852.18kVA85%13#楼、14#楼、15#楼2单元N-5T1250kVA2682k中1039.4kVA83%8#楼、9#楼、10#楼N-6TIOOOkVA2199kW852.18kVA85%15#楼1单兀、16#楼、17#楼S-ITIOOOkVA2134kW826.99kVA83%24#楼,25#楼,28#楼流屏源1套;南地块高配设置40AHrDC-110V直流屏源1套.2、IOkV总配电站的保护:IOkV电源进线、出线均采用分散式测控保护装置,安装于相应商压开关柜上。其保护配置如下:(1),IOkV电源进线柜:过流、速断、零序保护:(2)、IOkV出线柜:过流、

12、速断、零序保护;并于变压器保护柜设置变压器超温报警及超高温跳闸保护,网门保护。3、商业及非居用电部分,各设置电力负荷控制终端1套,开关柜生产厂家安装负控装置应满足供电部门的要求。九、计量及测量配电站的计度方式:本次项目计度方式采用高供商计,低压侧无扣减,居民变压器低压侧设参考计量。总配IAHlI柜设置商业计量,CT:150/50.2s级;总配IAHO6柜设置非居计量,CT:150/502s级。居民变压器:N-lT(1250kVA).N-2T(1250kVA),N-3T(1250kVA),N-5T(1250kV),低压出线总柜设置低压参考计量,CT:2000/50.2s级(共4个)。N-4T(I

13、OOOkVA),N-6T(IOOOkVA),S-IT(IOOOkVA).S-4T(IOOOkVA),低压出线总柜设置低压参考计量,CT:1500/50.2s级(共4个)。S-2T(800kVA).S-3T(800kVA),低压出线总柜设置低压参考计量,CT:1200/50.2s级(共2个)。器编号型号率N-9T630kV788.5kW513.75kVA780.57A82%N-IOTIOOOkVA130IkW829.62kV1260.4783%S-6T800kVA1120.5kW676.474kV1027.8285%含南地块1防火分区20%充电桩车位防火分隔单元一五、电气结线及运行方式1、高压配

14、电系统接线型式及运行方式:高压为单母线分段运行方式。馈线以放射式向各变压器供电。2、低压配电系统接线型式及运行方式:低压配电系统采用分段单母线接线,分列运行。六、设备布置形式IOkV配电装置,采用单排布置;0.4kV配电装置,低压配电柜枭用单排布置形式。电气平面布置图详见图纸JD-P220402-PD39PD490七、设备选型1、配电房IOkV高压配电柜采用KYN28A-12型中置柜、HXGB-12环网柜,0.4kV配电装置选用GCS固定分隔式配电柜。高压电缆均采用铜芯电缆。高压柜内设置防凝露及温湿度控制装置*注:图纸中所有设备所用型号为深化设计用,业主单位根据项目需求,对设备品牌进行自主招标。IOkV设真空断路器作过流、速断、零序保护,高压避雷器过压保护,变压器高压侧设高分断熔断器负荷开关作过电流保护。八、二次部分:1、IOkV总配电站的控制:IOkV总配电站开关柜采用就地控制,并实现红、绿灯监视,在总配电室内设置事故信号及重复动作的预告信号,并于北地块总高配设置60AH,DC-110V直护、短路短延时反时限和定时限保护、短路瞬时保护)、动作电流与动作可调功能的智能型塑料外壳式断路器,并在每只电能表的电源侧装设现场控制开关装置,用于供电企业现场停送电;出线开关室应设置带
