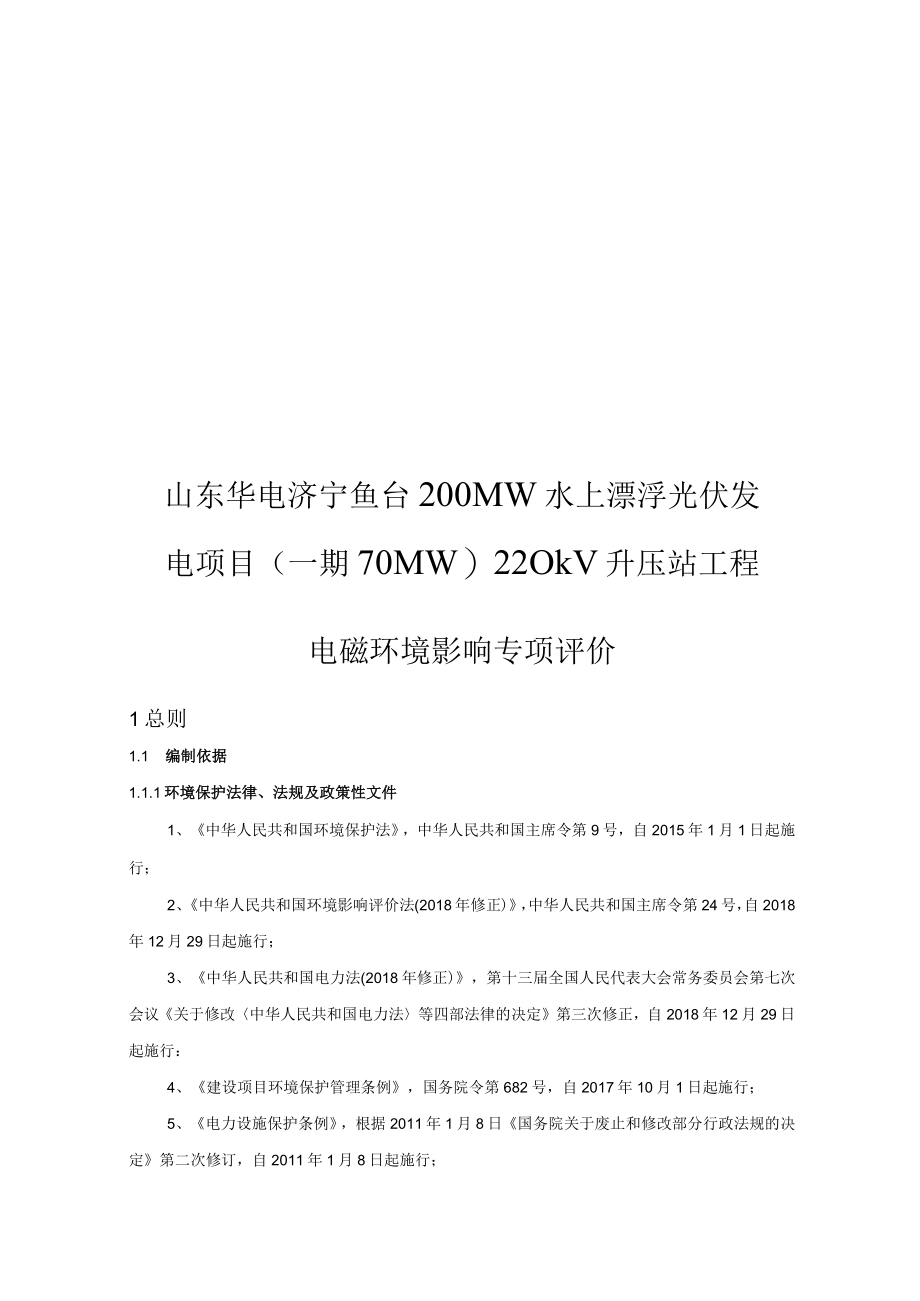

1、山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）22OkV升压站工程电磁环境影响专项评价1总则1.1 编制依据1.1.1环境保护法律、法规及政策性文件1、中华人民共和国环境保护法，中华人民共和国主席令第9号，自2015年1月1日起施行；2、中华人民共和国环境影响评价法(2018年修正)，中华人民共和国主席令第24号，自2018年12月29日起施行；3、中华人民共和国电力法(2018年修正)，第十三届全国人民代表大会常务委员会第七次会议关于修改中华人民共和国电力法等四部法律的决定第三次修正，自2018年12月29日起施行：4、建设项目环境保护管理条例，国务院令第682号，自2017

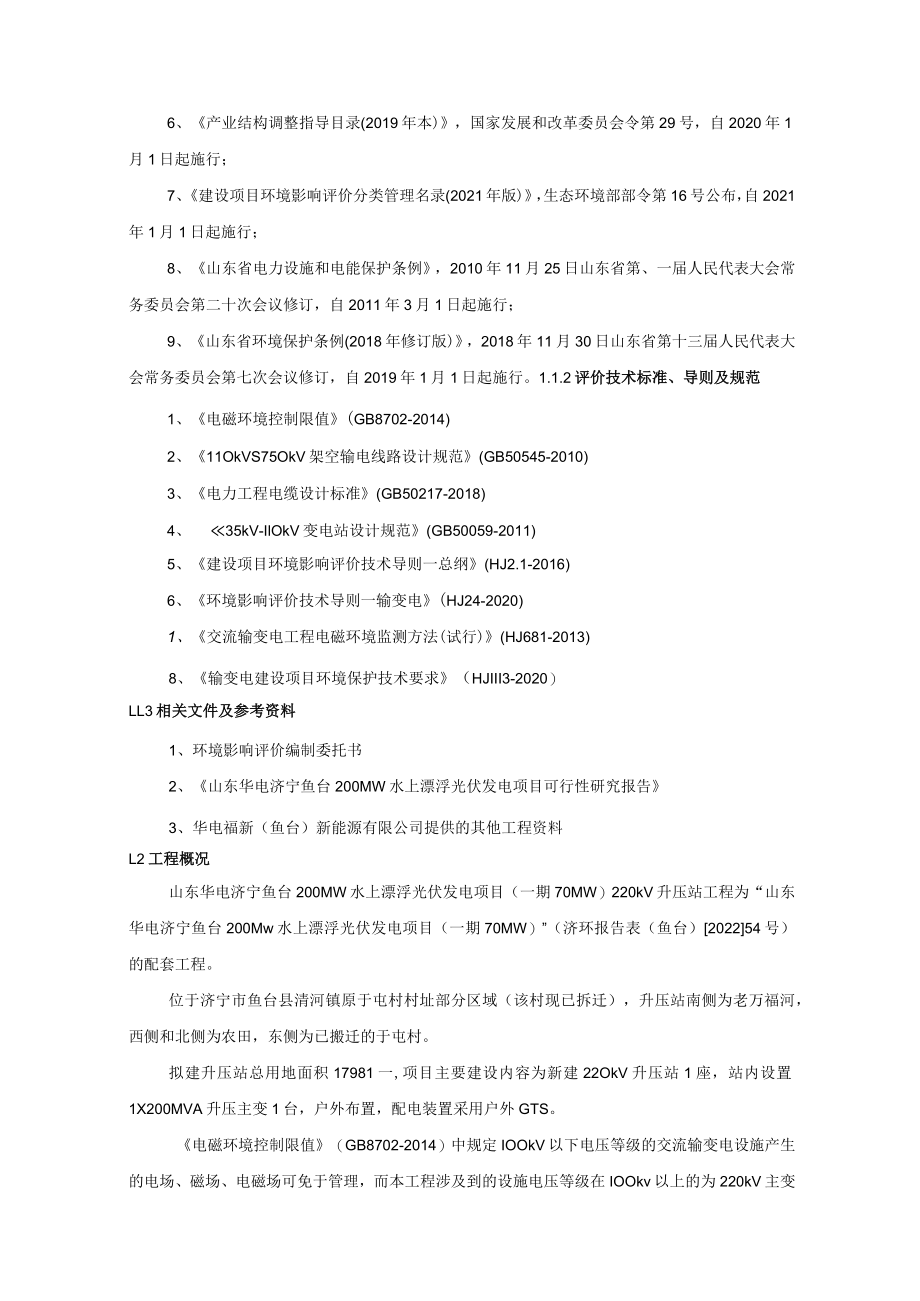

2、年10月1日起施行；5、电力设施保护条例，根据2011年1月8日国务院关于废止和修改部分行政法规的决定第二次修订，自2011年1月8日起施行；6、产业结构调整指导目录(2019年本)，国家发展和改革委员会令第29号，自2020年1月1日起施行；7、建设项目环境影响评价分类管理名录(2021年版)，生态环境部部令第16号公布，自2021年1月1日起施行；8、山东省电力设施和电能保护条例，2010年11月25日山东省第、一届人民代表大会常务委员会第二十次会议修订，自2011年3月1日起施行；9、山东省环境保护条例(2018年修订版)，2018年11月30日山东省第十三届人民代表大会常务委员会第七次
3、会议修订，自2019年1月1日起施行。1.1.2评价技术标准、导则及规范1、电磁环境控制限值(GB8702-2014)2、11OkVS75OkV架空输电线路设计规范(GB50545-2010)3、电力工程电缆设计标准(GB50217-2018)4、35kV-IlOkV变电站设计规范(GB50059-2011)5、建设项目环境影响评价技术导则一总纲(HJ2.1-2016)6、环境影响评价技术导则一输变电(HJ24-2020)1、交流输变电工程电磁环境监测方法(试行)(HJ681-2013)8、输变电建设项目环境保护技术要求（HJIII3-2020）LL3相关文件及参考资料1、环境影响评价编制委托
4、书2、山东华电济宁鱼台200MW水上漂浮光伏发电项目可行性研究报告3、华电福新（鱼台）新能源有限公司提供的其他工程资料L2工程概况山东华电济宁鱼台200MW水上漂浮光伏发电项目（一期70MW）220kV升压站工程为“山东华电济宁鱼台200Mw水上漂浮光伏发电项目（一期70MW）”（济环报告表（鱼台）202254号）的配套工程。位于济宁市鱼台县清河镇原于屯村村址部分区域（该村现已拆迁），升压站南侧为老万福河，西侧和北侧为农田，东侧为已搬迁的于屯村。拟建升压站总用地面积17981一,项目主要建设内容为新建22OkV升压站1座，站内设置1X200MVA升压主变1台，户外布置，配电装置采用户外GTS。

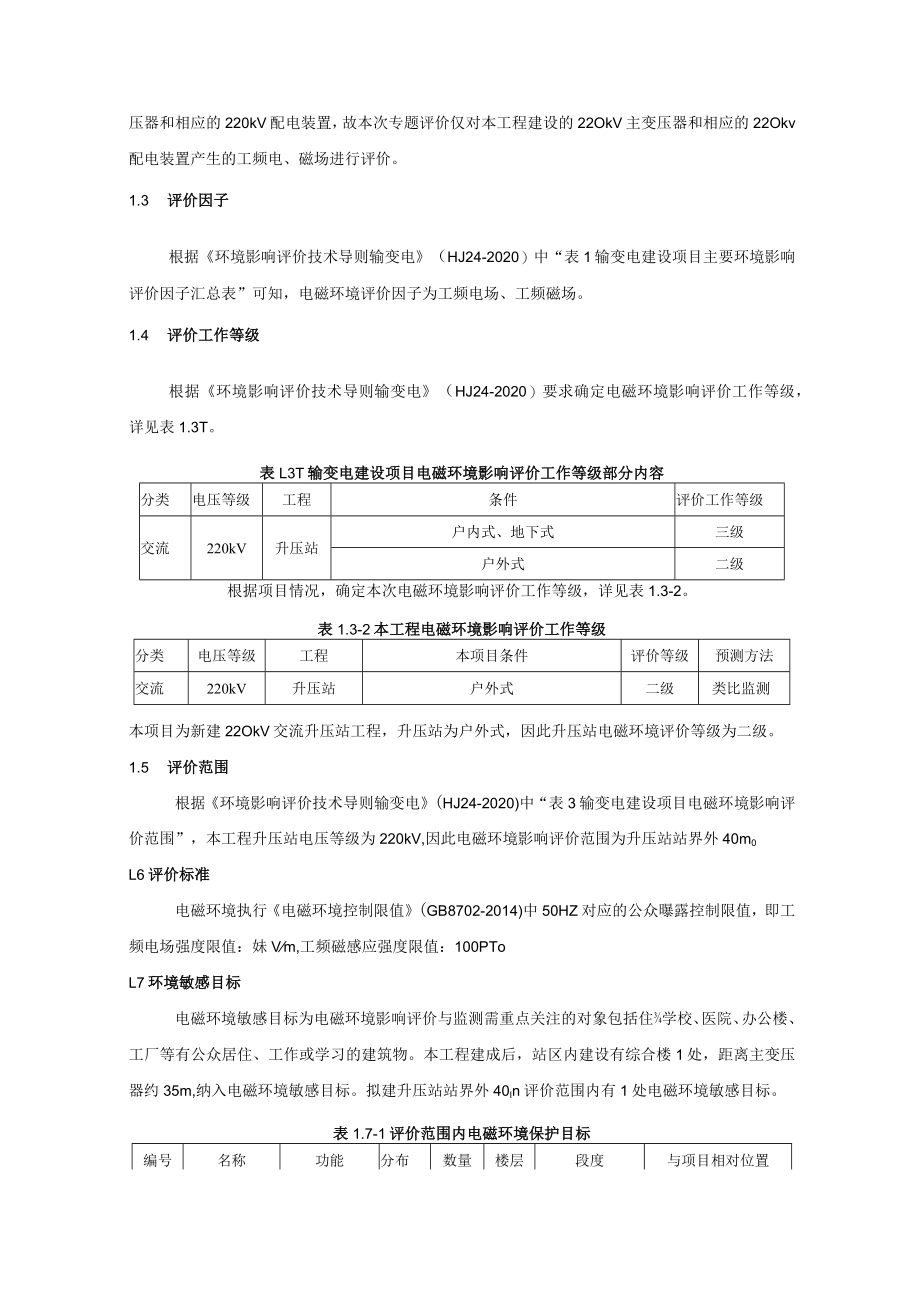

5、电磁环境控制限值（GB8702-2014）中规定IOOkV以下电压等级的交流输变电设施产生的电场、磁场、电磁场可免于管理，而本工程涉及到的设施电压等级在IOOkv以上的为220kV主变压器和相应的220kV配电装置，故本次专题评价仅对本工程建设的22OkV主变压器和相应的22Okv配电装置产生的工频电、磁场进行评价。1.3 评价因子根据环境影响评价技术导则输变电（HJ24-2020）中“表1输变电建设项目主要环境影响评价因子汇总表”可知，电磁环境评价因子为工频电场、工频磁场。1.4 评价工作等级根据环境影响评价技术导则输变电（HJ24-2020）要求确定电磁环境影响评价工作等级，详见表1.3T
6、。表L3T输变电建设项目电磁环境影响评价工作等级部分内容分类电压等级工程条件评价工作等级交流220kV升压站户内式、地下式三级户外式二级根据项目情况，确定本次电磁环境影响评价工作等级，详见表1.3-2。表1.3-2本工程电磁环境影响评价工作等级分类电压等级工程本项目条件评价等级预测方法交流220kV升压站户外式二级类比监测本项目为新建22OkV交流升压站工程，升压站为户外式，因此升压站电磁环境评价等级为二级。1.5 评价范围根据环境影响评价技术导则输变电(HJ24-2020)中“表3输变电建设项目电磁环境影响评价范围”，本工程升压站电压等级为220kV,因此电磁环境影响评价范围为升压站站界外4
7、0m0L6评价标准电磁环境执行电磁环境控制限值(GB8702-2014)中50HZ对应的公众曝露控制限值，即工频电场强度限值：妹Vm,工频磁感应强度限值：100PToL7环境敏感目标电磁环境敏感目标为电磁环境影响评价与监测需重点关注的对象包括住学校、医院、办公楼、工厂等有公众居住、工作或学习的建筑物。本工程建成后，站区内建设有综合楼1处，距离主变压器约35m,纳入电磁环境敏感目标。拟建升压站站界外40In评价范围内有1处电磁环境敏感目标。表1.7-1评价范围内电磁环境保护目标编号名称功能分布数量楼层段度与项目相对位置A6拟建升压站内综合楼Ii生活、办公零星11平顶，3.6m升压站站内、中部A8
8、临时核酸板房临时检测零星I1平顶，2.7m升压站站址东侧IOm注：综合楼为拟建项目新建建筑，本次不列入环保目标，仅予以定性分析。L8评价重点电磁环境影响评价重点为工程运行期产生的工频电场、工频磁场对周围环境的影响。2电磁环境质量现状为了解项目所在区域电磁环境质量现状，本次环评期间，对项目升压站周围进行电磁环境监测。2. 1监测布点根据项目区位置、站区总平面布置情况，在升压站附近进行电场、磁场监测布点,详细布点情况见表2.1-1和附图IOo表2.11升压站电磁环境现场监测布点一览表监测点位类型编号布点位置升压站外监测点AI升压站北边界外5m处，地上1.5m高度A2升压站东边界外5m处，地上1.5
9、m高度A3升压站南边界外5m处，地上1.5m高度A4升压站西边界外5m处，地上1.5m高度A5升压站西边界外5m处，地上1.5m高度升压站内监测点(综合楼)A6升压站内中部，综合楼拟建位置处，地上l5m高度敏感目标处监测点A8升压站站址东侧IOm处的临时核酸板房2.2监测项目工频电场和工频磁场。3. 3监测方法和仪器监测方法按环境影响评价技术导则输变电(HJ24-2020)交流输变电工程电磁环境监测方法(试行)(HJ681-2013)、工频电场测量(GB/T12720-1991).高压交流架空送电线路、变电站工频电场和磁场测量方法(DL/T988-2005)进行。监测仪器主要参数及技术指标见表
10、2.3-1、表2.3-2。表2.3-1电磁环境监测仪器主要参数一览表仪器名称内部编号探头型号主机型号电磁辐射分析仪JC02-09-2021LF-04SEM-600表2.3-2电磁环境监测仪器技术指标一览表设备名称技术指标电磁辐射分析仪频率范围：1HZS400kHz；电场测量范围：5mVmlOOkV/m；磁场测量范围：InT10mT;分辨率：电场ImV/m、磁场O.lnT；校准证书编号：E18-20223367；校准单位：山东省计量科学研究院；校准有效期至：2023年05月18H：使用条件：环境温度/0。+60。O：相对湿度095%(无冷凝)。2. 4监测时间、频次和环境监测1天,监测1次。监测
11、时间及环境条件见表2.4-1。表2.4-1监测时间及环境条件一览表监测时间温度。C相对湿度天气风速m/s2023年1月8日（昼间11：40-13：00）7.8s9.229.332.7晴IoSI.22.5监测结果表2.5T电磁环境质量现状监测结果一览表监测日期序号监测点位工频电场强度（VZm）工频磁感应强度（叮）2023年1月8日Al升压站北边界外5m处0.700.0042A2升压站东边界外5m处18.130.0040A3升压站南边界外5m处0.060.0041A4升压站西边界外5m处0.060.0043A5升压站西边界外5m处0.050.0045A6升压站内中部，综合楼拟建位置处0.870.0
12、040A8升压站站址东侧IOm临时核酸板房0.050.0046监测结果范围0.05-18.130.0040-0.0046注：升压站东边界工频电磁场监测结果偏大的原因是由于南北向IOkV输电线路影响造成的。根据电磁环境现状检测结果，拟建升压站站址四周工频电场强度为0.05Vms18.13Vm磁感应强度为0.0040PT-O.0045PT；升压站内拟建综合楼工频电场强度为0.87V*磁感应强度为0.0040PT；升压站站址东侧的电磁环境保护目标一临时核酸板房处的工频电场强度为0.05V/m、磁感应强度为0.0046T；均满足电磁环境控制限值（GB8702-2014）规定的工频电场强度公众曝露控制限
13、值400OV/m、工频磁感应强度公众曝露控制限值100PT的要求。3电磁环境影响评价2.1 升压站电磁环境影响分析与评价2.1.1 类比对象及可比性分析本项目设置1台200MWA主变压器，本次类比选择了主变压器规模与本项目一致的信义老河口市张集镇200Mw农光互补光伏电站（一期）22OkV升压站及输电线路工程作为的类比对象。本工程升压站与类比升压站可比性分析见表3.I-Io表3.Ll本工程升压站与类比升压站可比性分析一览表项目华电鱼台220kV升压站(本项目)信义老河口市张集镇220kV升压站(类比升压站)电压等级220kV220kV主变规模1X200MVA1X200MVA总平面布置主变户外，
14、220kV配电装置户外GIS主变户外,220kV配电装置户外GIS出线22OkV架空出线1回22OkV架空出线1回面积1798Imj681Inr电压等级根据电磁环境影响分析，电压等级是影响电磁环境的首要因素，电压等级越高对周围电磁环境影响越大。本项目升压站和类比升压站的电压等级均为220kVo(2)变压器容量根据电磁环境影响分析，主变容量是影响电磁环境较为重要因素，主变容量越大对周围电磁环境影响越大。本项目升压站规划主变容量为1X200MVA,类比变电站主变容量为1X200MVA。本项目升压站和类比升压站主变总容量均为1X200MVA。(3)主变布置根据电磁环境影响分析，主变布置方式是影响电磁环境较为重要因素。本项目升压站与类比变电站主变均为户外布置。(4)22OkV配电装置本项目22OkV配电装置为户外GIS布置，类比升压站22OkV配电装置为户外GIS布置。布置方式一致。(5)围墙内面积围墙内占地面积是影响电磁环境较为重要因素，其他条件同样的情况下，占地面积越大，对周边的电磁环境影响越小。类比升压站占地面积为681h2,本项目占地面积约1798IMo但本项目储能系统区为租赁，不进行建设，除去储能系统区域占地，本项目生产区、管理办公区占地面积为9920m；
