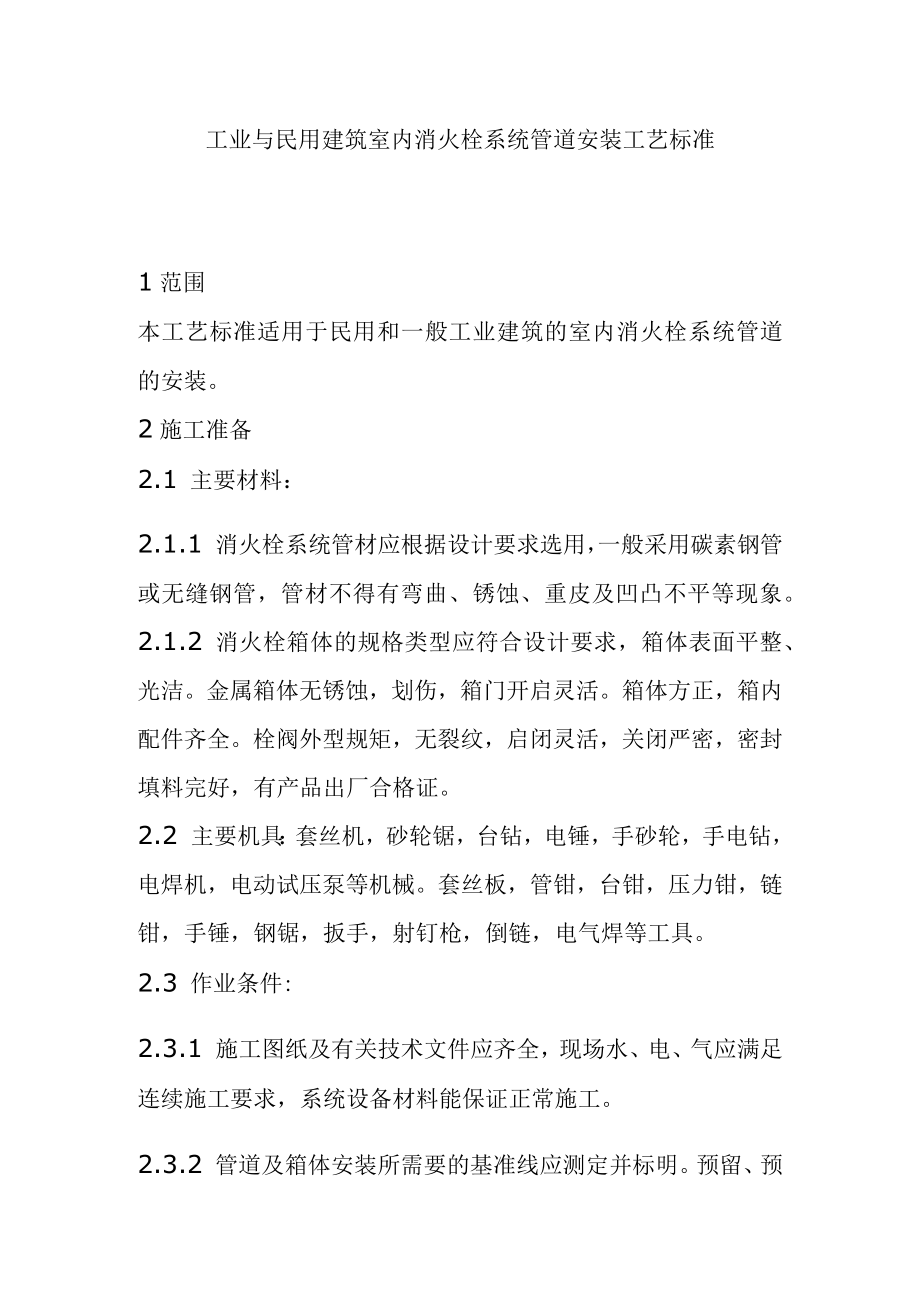

1、工业与民用建筑室内消火栓系统管道安装工艺标准1范围本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。2施工准备2.1 主要材料：2.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。2.1.2 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。2.2 主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，

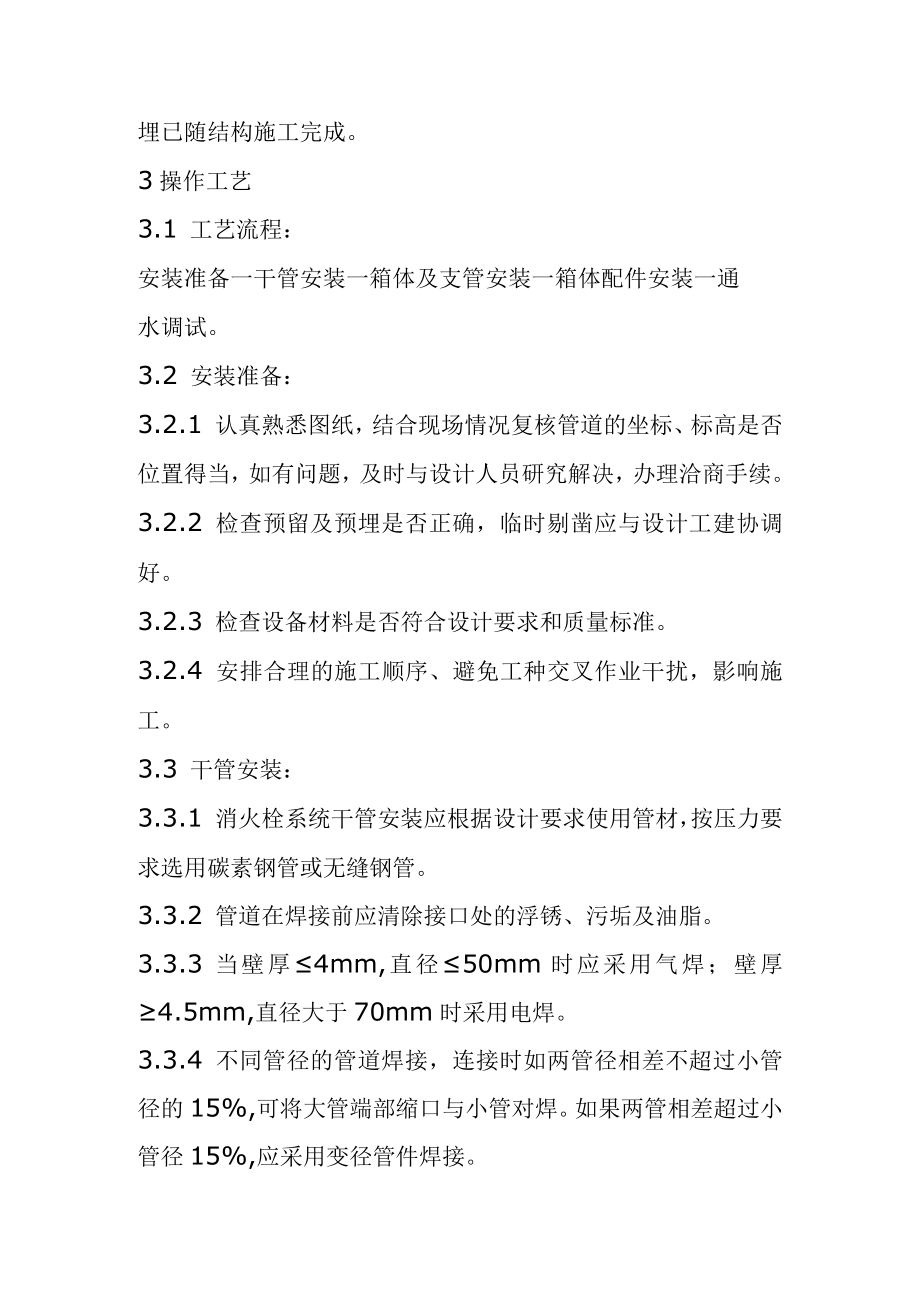

2、射钉枪，倒链，电气焊等工具。2.3 作业条件:2.3.1 施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。2.3.2 管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成。3操作工艺3.1 工艺流程：安装准备一干管安装一箱体及支管安装一箱体配件安装一通水调试。3.2 安装准备：3.2.1 认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。3.2.2 检查预留及预埋是否正确，临时剔凿应与设计工建协调好。3.2.3 检查设备材料是否符合设计要求和质量标准。3.2.4 安排合理的施工

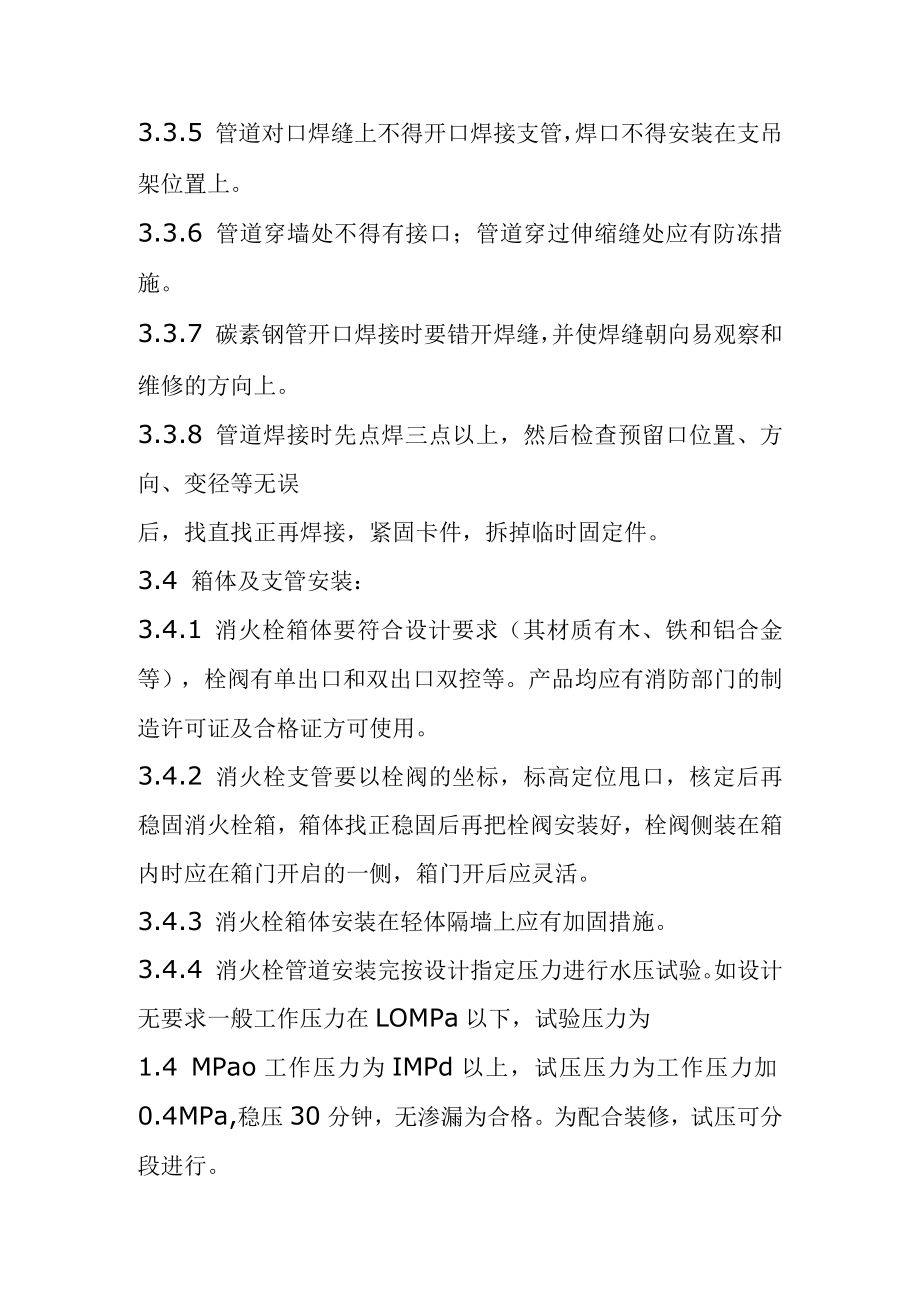

3、顺序、避免工种交叉作业干扰，影响施工。3.3 干管安装：3.3.1 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。3.3.2 管道在焊接前应清除接口处的浮锈、污垢及油脂。3.3.3 当壁厚4mm,直径50mm时应采用气焊；壁厚4.5mm,直径大于70mm时采用电焊。3.3.4 不同管径的管道焊接，连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊。如果两管相差超过小管径15%,应采用变径管件焊接。3.3.5 管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。3.3.6 管道穿墙处不得有接口；管道穿过伸缩缝处应有防冻措施。3.3.7 碳素钢
4、管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。3.3.8 管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直找正再焊接，紧固卡件，拆掉临时固定件。3.4 箱体及支管安装：3.4.1 消火栓箱体要符合设计要求（其材质有木、铁和铝合金等），栓阀有单出口和双出口双控等。产品均应有消防部门的制造许可证及合格证方可使用。3.4.2 消火栓支管要以栓阀的坐标，标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开后应灵活。3.4.3 消火栓箱体安装在轻体隔墙上应有加固措施。3.4.4 消火栓管道安装完按设计指定压力进行水
5、压试验。如设计无要求一般工作压力在LOMPa以下，试验压力为1.4 MPao工作压力为IMPd以上，试压压力为工作压力加0.4MPa,稳压30分钟，无渗漏为合格。为配合装修，试压可分段进行。1.5 .5消火栓系统管道试压完可连续作冲洗工作，冲洗时管内水流量应满足设计要求，进出水口水质一致时方可结束。3.5 箱体配件安装：应在交工前进行。消防水龙带应折好放在挂架上式卷实、盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用14#铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电器专业配合施工
6、。3.6 通水调试：3.6.1 通水调试前消防设备包括水泵、接合器、节流装置等应安装完，其中水泵做完单机调试工作。3.6.2 系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵接合器及消防水泵加压，消防栓喷放压力均应满足设计要求。4质量标准4.1 保证项目：消火栓系统试压，冲洗必须符合设计及规范要求。4.2 基本项目：箱式消火栓的安装应栓口朝外，阀门距地面、箱壁的尺寸符合施工规范规定。水龙带与消火栓和快速接头的绑扎紧密，并卷折，挂在托盘或支架上。4.3 允许偏差项目：消火栓阀门中心距地面为l.2m,允许偏差20mm。阀门距箱侧面140mm,距箱后内表面为100mm,允许偏差5mmo5成
7、品保护消火栓箱配件安装前，施工现场应达到保护条件。系统通水后，应采取保护措施，防止碰动跑水，损坏装修成品。6应注意的质量问题6.1 消火栓箱门关闭不严；由于安装未找正或箱门强度不够变形造成。6.2 消火栓阀门关闭不严：由于管道未冲洗干净，阀座有杂物造成。7质量记录同63”室内自动喷水灭火系统安装工艺标准。室内气体消防灭火系统安装工艺标准1范围本工艺标准适用于民用和一般工业建筑中设置的二氧化碳灭火系统，卤代烷1211、1301灭火系统的管道及设备安装。2施工准备2.1 接到任务后，认真熟悉施工图纸，对照装修图并结合施工现场检查管路及喷嘴位置是否相吻合，如存在问题，应及时与设计协商解决并办理洽商手
8、续。根据工程特点确定施工方法，配备所需各项资源。2.2 设备材料：2.2.1 消防气体灭火系统主要设备材料的选用应符合6一I消防工程安装的通用要求的有关内容。2.2.2 主要设备：灭火剂储存容器及系统组件包括单向阀、容器阀、选择阀、阀驱动装置和喷嘴等。这些系统组件均应给国家质量监督检测中心检测合格。系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告。2.2.3 一般常用材料：管材及连接件，型钢，焊条，氮气，氧气，乙快，聚四氟乙烯胶带，膨胀螺栓，螺栓，螺母，密封垫；机油，防腐漆，稀料，小线，铅丝，电池等。2.3 主要机具：锯管机，套管机，台钻，手电钻，射钉枪，电焊机，空
9、气压缩机，专用弯管机，步话机，管钳，压力案子，手锯，手锤，调管专用支架，钢锯，铿刀，板牙，扳手,活扳手，改锥，榔头，鎏子，钢卷尺，平尺，角尺，油标卡尺，水平尺，线坠，白绸或白纸，石笔，粉笔，铅笔等。2.4 作业条件：2.4.1 预留预埋应配合结构施工进行。2.4.2 管网安装所需基准线应测定并标明。吊顶内管道应在封吊顶前完成。2.4.3 设备安装应在设备间完成粗装修后进行。3操作工艺3.1 工艺流程：安装准备一管网安装一设备及配件安装一系统调试及功能验收3.2 安装准备：3.2.1 熟悉图纸并对照现场复核管路走向，发现问题及时与设计研究解决。检查预留预埋是否正确；临时剔凿应与设计,土建协调好。
10、3.2.2 进场设备材料检验：设备材料规格：型号应满足设计要求，外观整洁，无缺损、变形及锈蚀，镀锌或涂漆均匀无脱落，接口螺纹和法兰密封面完好无损伤；充压药剂钢瓶压力表指针应在指定范围内。选择阀、单向阀、高压软管、集流管逐个水压试验和气压严密性试验结果，应满足施工规范规定。3.3 管网安装：3.3.1 气体灭火系统管材应根据设计要求或贮存压力选用，一般采用冷拔冷轧精密无缝钢管并内外镀锌。当公称直径小于或等于80mm时，宜采用螺纹连接；当公称直径大于80mm的管道，宜采用法兰连接。丝扣及法兰连接件应满足试验压力要求并内外镀锌。对镀锌层有腐蚀的环境可采用不锈钢或钢管等。3.3.2 管道安装前应进行调
11、直并清理内部杂物。采用法兰连接时，被焊接损坏的镀锌层要做好防腐处理。丝扣连接时，丝扣填料应采用聚乙烯四氟胶带。切割的管口应用锂刀打净毛刺。3.3.3 气体灭火管道必须固定牢靠。公称直径大于或等于50mm的主干管道，垂直和水平方向至少应各安装一个防晃支架。当穿过建筑物楼层时，每层应设一个防晃支架。当水平管道改变方向时，应增设防晃支架。管道支吊架安装最大间距应符合下列规定：公称直径(mm)：1520253240506580100150最大间距(m)：1.51.82.12.42.73.43.53.74.35.23.3.4干管安装时，出瓶室的一段管应先安装好，找准尺寸后固定牢靠，管与管之间的距离应严格
12、按照施工图纸确定，确保设备安装尺寸，然后再顺序安装其它管道。所有管道的安装尺寸应与设计图纸一致，严禁任意改变管道方向和长度。3.3.5 卤代烷1301和二氧化碳系统管道的三通接头的分流出口应水平安装。3.3.6 吊顶型喷头支管安装前，应按照图纸在现场确定出喷头位置，有条件的可以配合吊顶装修进行，但封吊顶板前应完成系统压力、严密性试验。喷头支管应加固定支架，支架与喷嘴间的管道长度不应大于500mmo3.3.7 管网安装完应进行强度试验，如采用水压试验，试验压力为工作压力的1.5倍。如采用气压试验，试验压力为工作压力的L2倍。在试验压力下稳压5min,无明显渗漏，目测管道无变形为合格。高压二氧化碳
13、灭火系统管道的水压强度试验压力应为15MPao3.3.8 强度试验后，管网应进行吹扫。吹扫时管道末端应保证20ms的流速，采用白布进行检查，直至无铁锈、尘土、水渍及其它赃物出现为合格。3.3.9 管网试压、吹扫后应进行气压严密性试验，试验压力采用工作压力，稳压3分钟，压降不大于10%为合格。3.4 设备安装：3.4.1 药剂钢瓶安装：钢瓶运输时应采取保护措施，防止碰撞、擦伤。安装时压力表观察面及产品标牌应朝外。钢瓶应排列整齐，间距符合设计要求。钢瓶重量用楼板承担，其固定一般是先在墙面上固定一根槽钢，再用抱卡将钢瓶与槽钢卡在一起。抱卡的高度应在钢瓶2/3左右并尽量避开标牌。当槽钢在墙面上不能固定
14、时，也可做成框架在地面上生根。3.4.2 集流管安装：药剂钢瓶一般通过弯管接头，高压软管和单向阀与集流管相接。集流管宜采用焊接方法制做，焊接前每个开品均应采用机械加工方法制造，焊接后镀锌处理。当贮存压力不大于4.OMPa,管径不大于80mm时，也可采用丝扣连接方法。集流管应至少设两个固定支架固定牢靠。末端应设安全泄压阀。3.4.3 选择阀安装：选择阀安装在集流管的排气口，当安装高度超过L7m时应采取便于操作的措施。选择阀采用螺纹连接时应增加一个法兰活接口。选择阀安装应高度一致。3.4.4 阀驱动装置的安装：3.4.5 压力开关安装：压力开关的作用是在系统工作时受压动作从而反馈工作状态信号，一般
15、在集流管的末端锥丝安装，或在管接头连接件上锥丝安装。3.4.6 喷嘴安装：喷嘴开孔规格与开孔朝向必须满足设计要求，安装时应采用专用扳手。3.5 系统调试及功能验收：3.5.1 气体灭火系统安装完应按防护区总数（不足10个按10个计）的10%进行模拟喷气试验。喷气的区域应做好防护措施。试验结果应满足设计要求。3.5.2 卤代烷灭火气体应采用氮气进行模拟试喷，氮气瓶充装压力不应低于药剂钢瓶贮存压力，且容器结构、型号、规格应相同，数量不少于药剂瓶的20%,且不得少于I个。3.5.3 二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验，试验采用的容器数应为防护区实际使用药剂贮存容器总数的10%,且不得少于1个。4质量标准4.1 保证项目：系统管道压力试验结果必须符合设计要求。交工前必须进行吹扫。4.2 基本项目：系统管段长度及走向、喷头位置及喷口朝向必须符合设计要求。4.3 允许偏差项目：喷头支管固定支架距离喷头间的管段长度不大于500mmo5成品保护安装好的气瓶室应有专职人员管理，以防操作失误导致误喷。6应注意的质量问题6.1 管道镀锌层被管锥咬坏，原因是管钳破旧，卡不紧造成。6.2 室内自动喷水灭火系统安装工艺标准。
