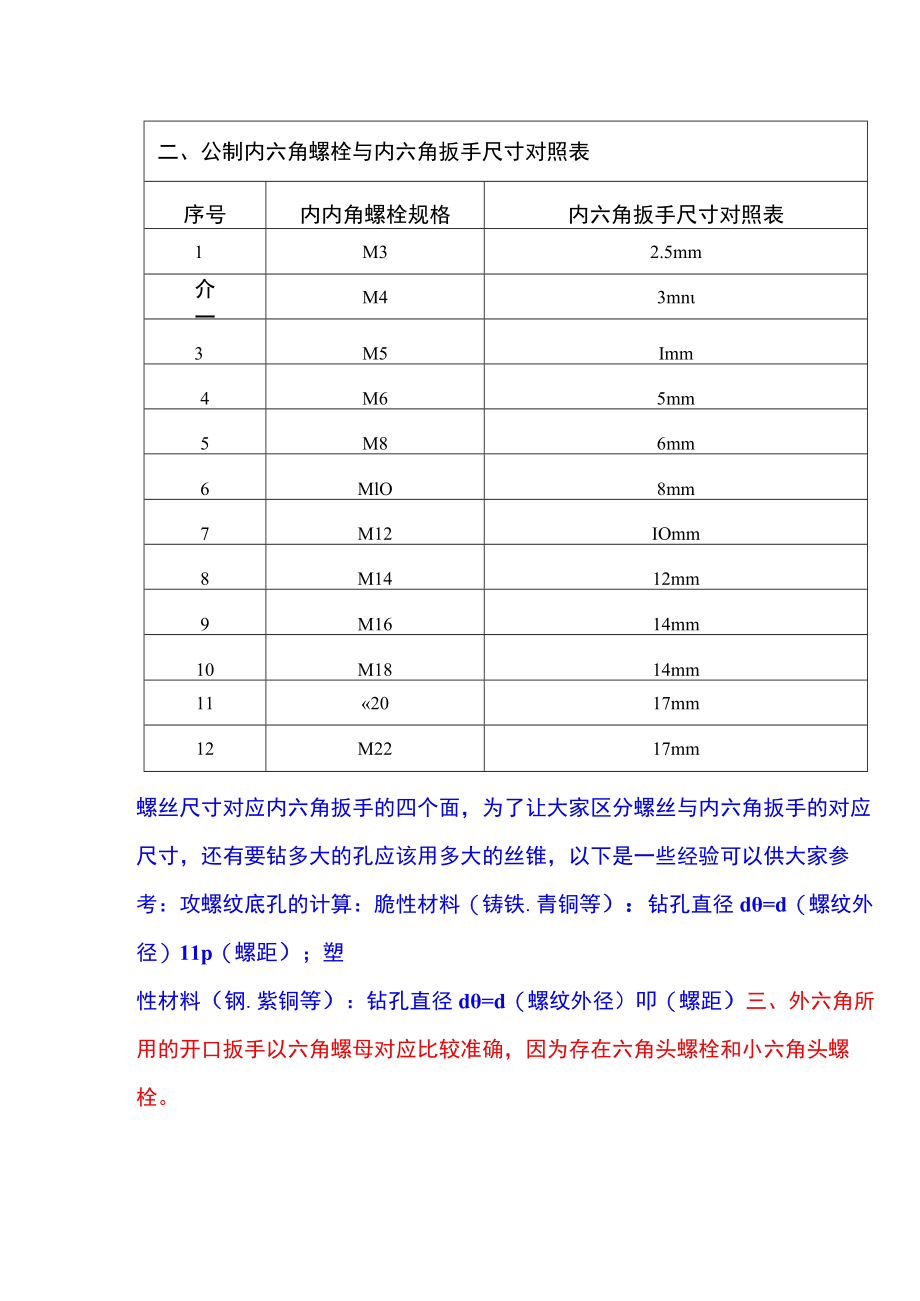

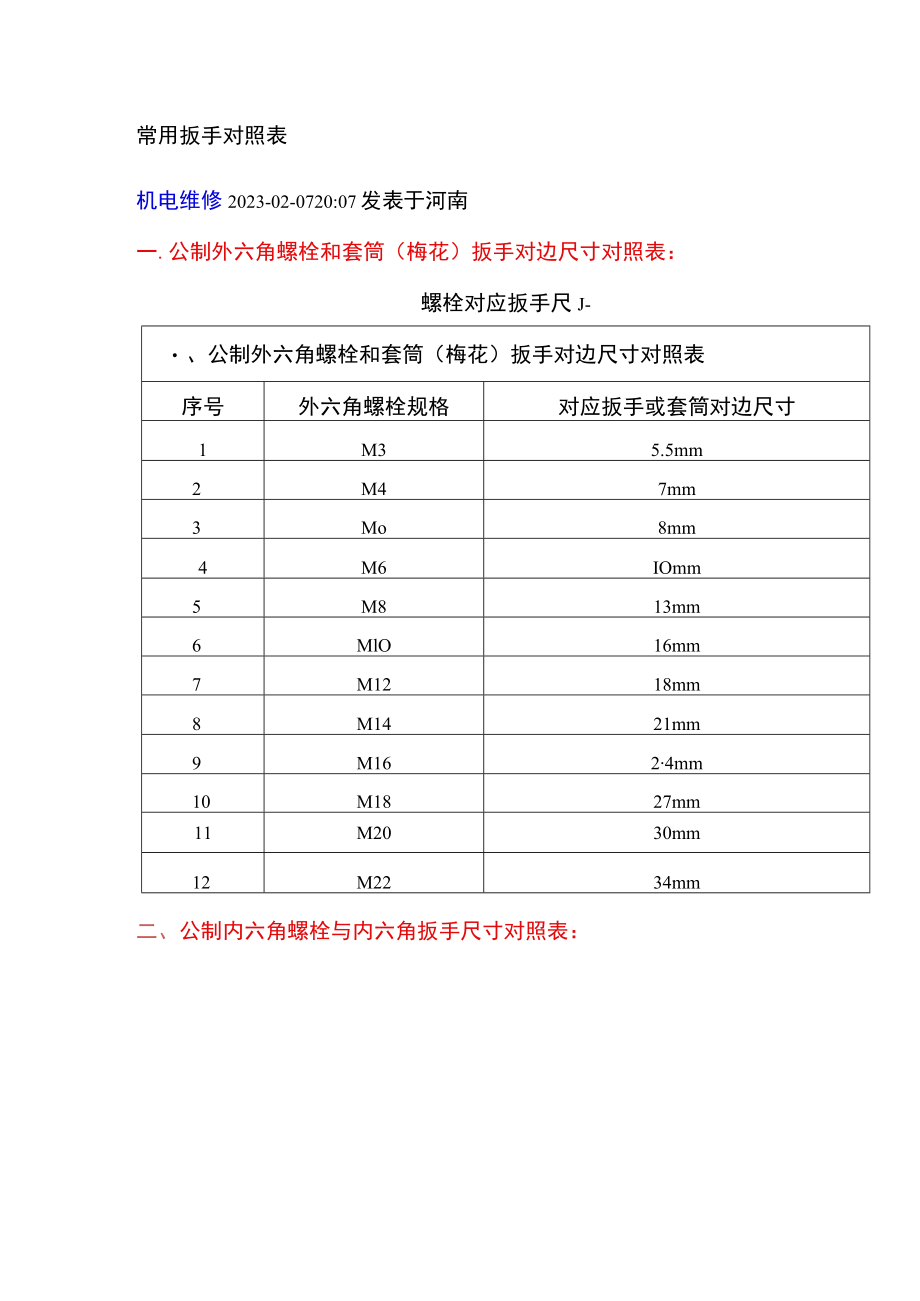

1、常用扳手对照表机电维修2023-02-0720:07发表于河南一.公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓对应扳手尺J-、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表序号外六角螺栓规格对应扳手或套筒对边尺寸1M35.5mm2M47mm3Mo8mm4M6IOmm5M813mm6MlO16mm7M1218mm8M1421mm9M1624mm10M1827mm11M2030mm12M2234mm二、公制内六角螺栓与内六角扳手尺寸对照表：二、公制内六角螺栓与内六角扳手尺寸对照表序号内内角螺栓规格内六角扳手尺寸对照表1M32.5mm介一M43mn3M5Imm4M65mm5M86mm6MlO

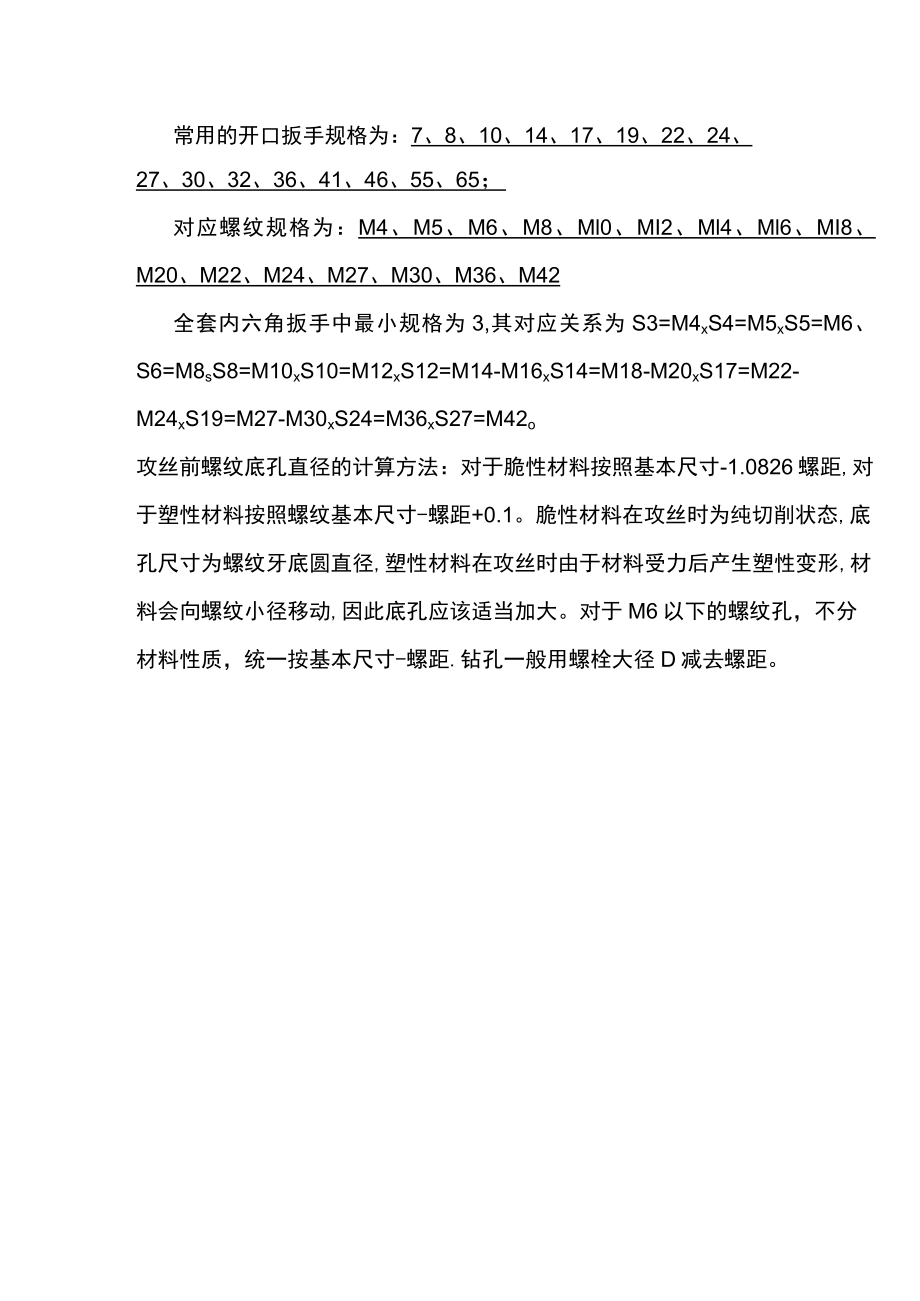

2、8mm7M12IOmm8M1412mm9M1614mm10M1814mm112017mm12M2217mm螺丝尺寸对应内六角扳手的四个面，为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是一些经验可以供大家参考：攻螺纹底孔的计算：脆性材料（铸铁.青铜等）：钻孔直径d=d（螺纹外径）11p（螺距）；塑性材料（钢.紫铜等）：钻孔直径d=d（螺纹外径）叩（螺距）三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为
3、：M4、M5、M6、M8、Ml0、MI2、Ml4、Ml6、MI8、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3,其对应关系为S3=M4xS4=M5xS5=M6、S6=M8sS8=M10xS10=M12xS12=M14-M16xS14=M18-M20xS17=M22-M24xS19=M27-M30xS24=M36xS27=M42o攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距。
