《提防防洪综合治理工程冬雨季施工措施.docx》由会员分享，可在线阅读，更多相关《提防防洪综合治理工程冬雨季施工措施.docx（5页珍藏版）》请在第壹文秘上搜索。

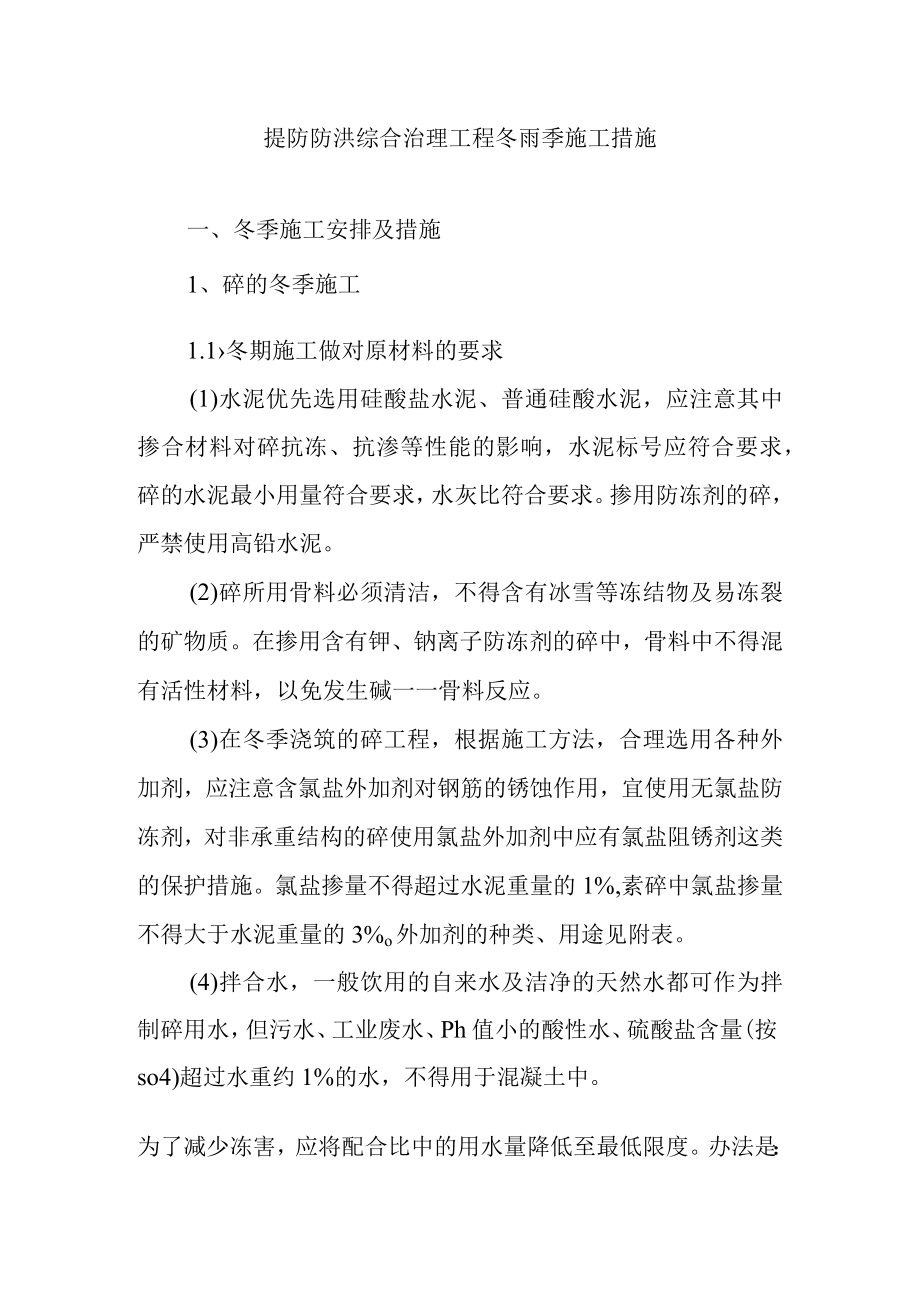

1、提防防洪综合治理工程冬雨季施工措施一、冬季施工安排及措施1、碎的冬季施工1.1冬期施工做对原材料的要求(1)水泥优先选用硅酸盐水泥、普通硅酸水泥，应注意其中掺合材料对碎抗冻、抗渗等性能的影响，水泥标号应符合要求，碎的水泥最小用量符合要求，水灰比符合要求。掺用防冻剂的碎，严禁使用高铅水泥。(2)碎所用骨料必须清洁，不得含有冰雪等冻结物及易冻裂的矿物质。在掺用含有钾、钠离子防冻剂的碎中，骨料中不得混有活性材料，以免发生碱一一骨料反应。(3)在冬季浇筑的碎工程，根据施工方法，合理选用各种外加剂，应注意含氯盐外加剂对钢筋的锈蚀作用，宜使用无氯盐防冻剂，对非承重结构的碎使用氯盐外加剂中应有氯盐阻锈剂这类

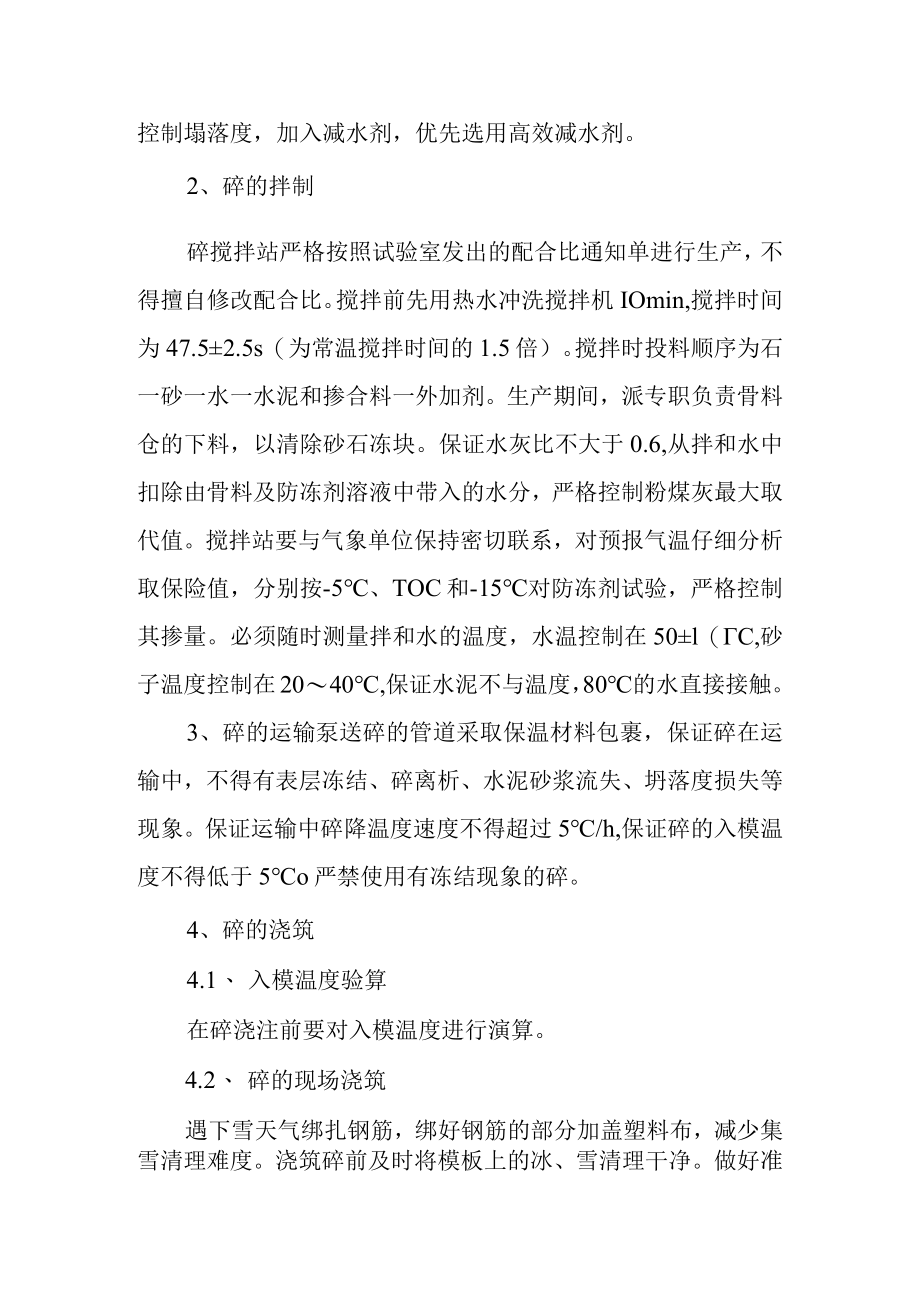

2、的保护措施。氯盐掺量不得超过水泥重量的1%,素碎中氯盐掺量不得大于水泥重量的3%o外加剂的种类、用途见附表。(4)拌合水，一般饮用的自来水及洁净的天然水都可作为拌制碎用水，但污水、工业废水、Ph值小的酸性水、硫酸盐含量(按so4)超过水重约1%的水，不得用于混凝土中。为了减少冻害，应将配合比中的用水量降低至最低限度。办法是：控制塌落度，加入减水剂，优先选用高效减水剂。2、碎的拌制碎搅拌站严格按照试验室发出的配合比通知单进行生产，不得擅自修改配合比。搅拌前先用热水冲洗搅拌机IOmin,搅拌时间为47.52.5s（为常温搅拌时间的1.5倍）。搅拌时投料顺序为石一砂一水一水泥和掺合料一外加剂。生产期
3、间，派专职负责骨料仓的下料，以清除砂石冻块。保证水灰比不大于0.6,从拌和水中扣除由骨料及防冻剂溶液中带入的水分，严格控制粉煤灰最大取代值。搅拌站要与气象单位保持密切联系，对预报气温仔细分析取保险值，分别按-5、TOC和-15对防冻剂试验，严格控制其掺量。必须随时测量拌和水的温度，水温控制在50l（C,砂子温度控制在2040,保证水泥不与温度，80的水直接接触。3、碎的运输泵送碎的管道采取保温材料包裹，保证碎在运输中，不得有表层冻结、碎离析、水泥砂浆流失、坍落度损失等现象。保证运输中碎降温度速度不得超过5/h,保证碎的入模温度不得低于5o严禁使用有冻结现象的碎。4、碎的浇筑4.1、 入模温度验

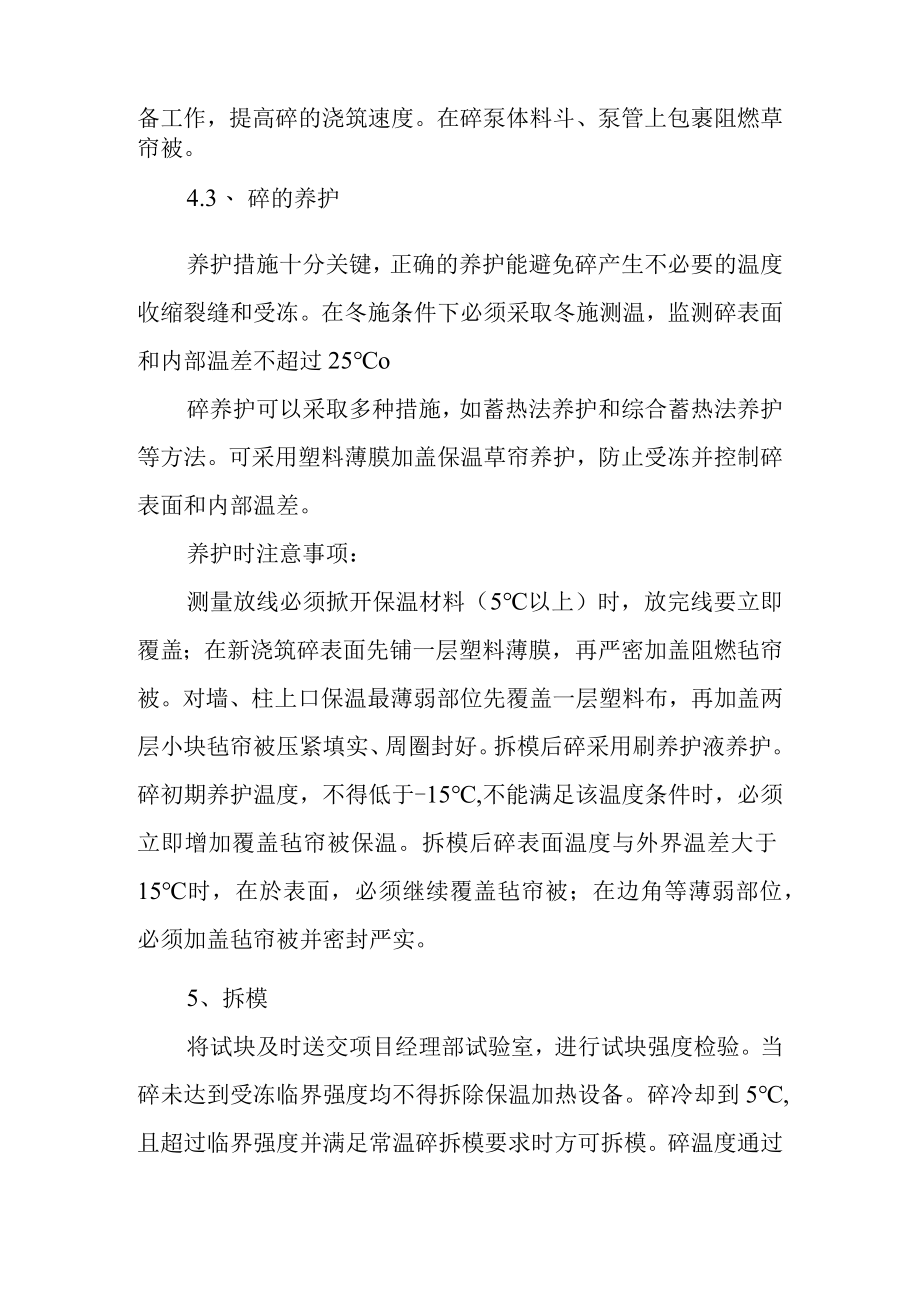

4、算在碎浇注前要对入模温度进行演算。4.2、 碎的现场浇筑遇下雪天气绑扎钢筋，绑好钢筋的部分加盖塑料布，减少集雪清理难度。浇筑碎前及时将模板上的冰、雪清理干净。做好准备工作，提高碎的浇筑速度。在碎泵体料斗、泵管上包裹阻燃草帘被。4.3、 碎的养护养护措施十分关键，正确的养护能避免碎产生不必要的温度收缩裂缝和受冻。在冬施条件下必须采取冬施测温，监测碎表面和内部温差不超过25o碎养护可以采取多种措施，如蓄热法养护和综合蓄热法养护等方法。可采用塑料薄膜加盖保温草帘养护，防止受冻并控制碎表面和内部温差。养护时注意事项：测量放线必须掀开保温材料（5以上）时，放完线要立即覆盖；在新浇筑碎表面先铺一层塑料薄膜
5、，再严密加盖阻燃毡帘被。对墙、柱上口保温最薄弱部位先覆盖一层塑料布，再加盖两层小块毡帘被压紧填实、周圈封好。拆模后碎采用刷养护液养护。碎初期养护温度，不得低于-15,不能满足该温度条件时，必须立即增加覆盖毡帘被保温。拆模后碎表面温度与外界温差大于15时，在於表面，必须继续覆盖毡帘被；在边角等薄弱部位，必须加盖毡帘被并密封严实。5、拆模将试块及时送交项目经理部试验室，进行试块强度检验。当碎未达到受冻临界强度均不得拆除保温加热设备。碎冷却到5,且超过临界强度并满足常温碎拆模要求时方可拆模。碎温度通过温度计来测定；可通过3d同条件试验与4MPa时，柱模板轻轻脱离碎，继续养护到拆模。工长根据试验结果填
6、写碎拆模申请，报项目总工程师和相关人员批准，重点部位或有特殊要求的结构拆模要特加批准。二、雨季施工安排及措施为保证工程进度、施工质量，根据工程的施工特点，特制定以下的雨季施工质量保证措施。1、在雨季期间施工，要集中精力，抢抓有利时间，对在建工程进行分段作业，分段长度不可太长，特别是土方工程，每天作业必须碾压结束，争取天气晴好的有利时机，抢抓早晚施工时间，争取提前完成。2、施工期间随时疏通边沟及排水措施，保证施工段面排水良好，不积水。3、对已完工程要及时报验，对不合格的及时采取补救措施，已完工程的表面应根据监理工程师的要求，始终保持在合格状态。4、提前采取预防措施，购买防雨布，对于各种原材料要进行覆盖，材料要堆放在地势较高处，做好场内排水，以防造成积水。5、施工期间要进行严格的交通管制。6、运料汽车要有防雨设施，遭雨淋的混合料不准再用。7、同当地气象部门保持联系，掌握气象资料，以便于提前安排施工计划，确保工程因天气影响而造成的损失，减小到最低限度。
