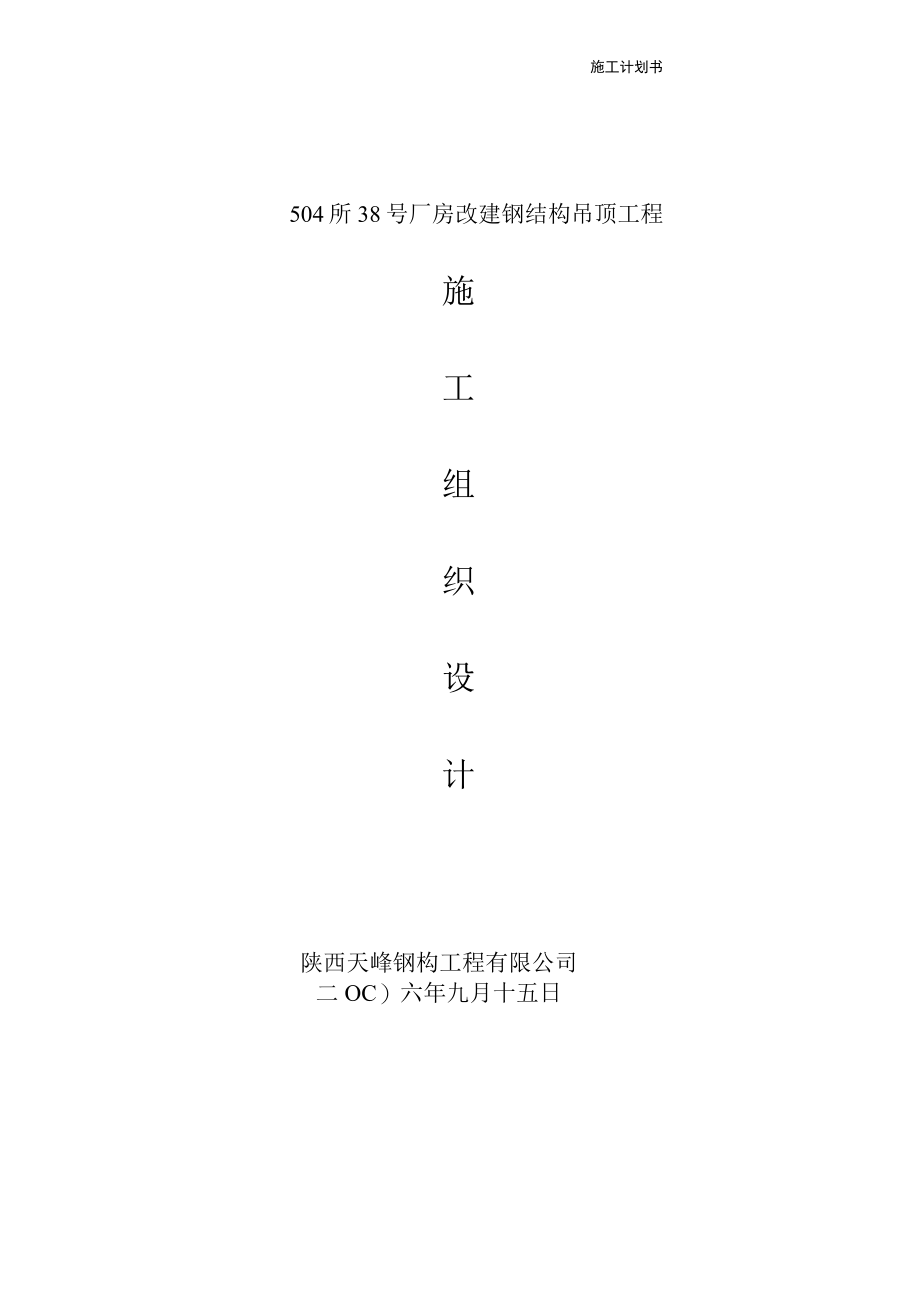

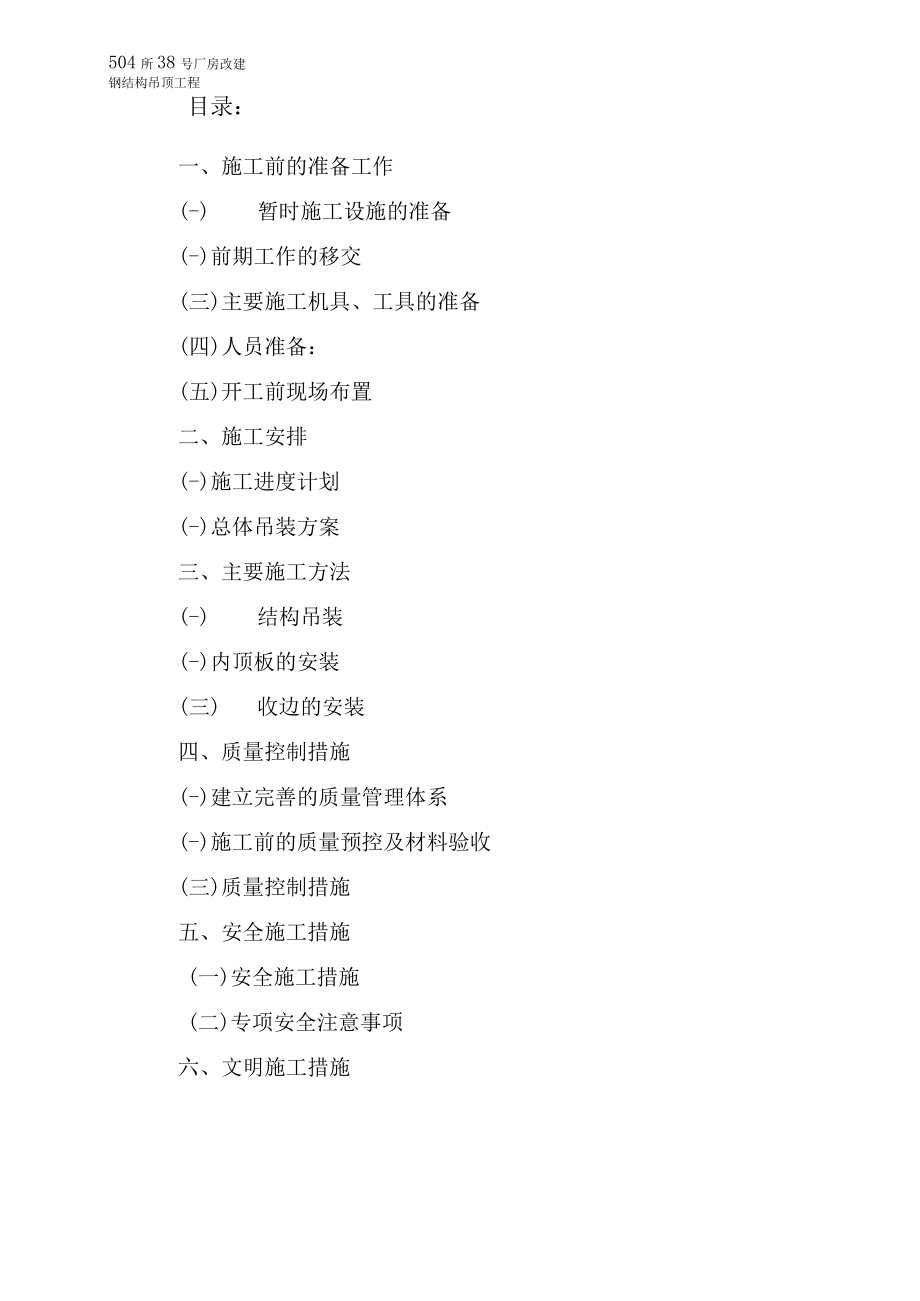

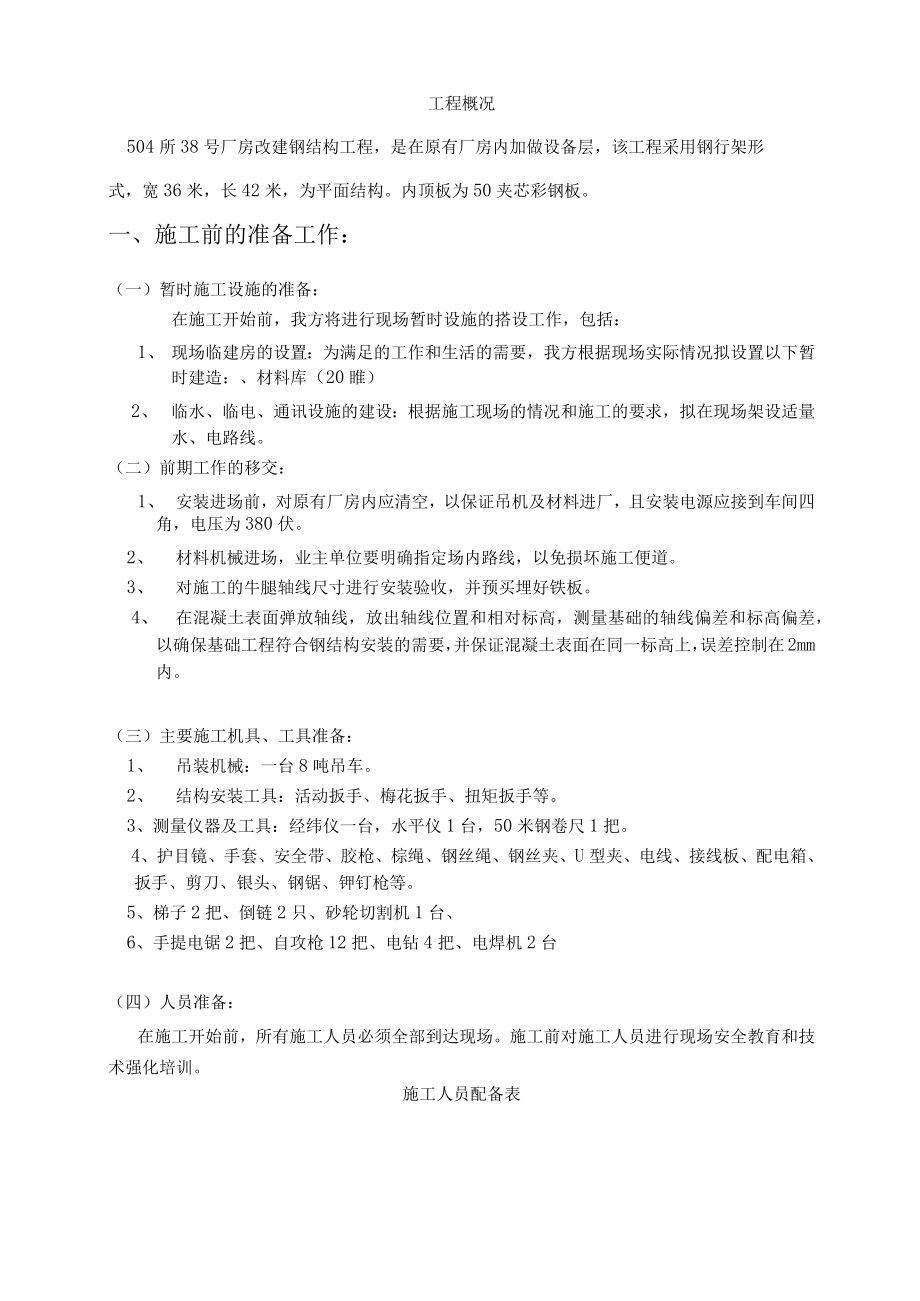

1、施工计划书504所38号厂房改建钢结构吊顶工程施工组织设计陕西天峰钢构工程有限公司二OC）六年九月十五日504所38号厂房改建钢结构吊顶工程目录：一、施工前的准备工作(-)暂时施工设施的准备(-)前期工作的移交(三)主要施工机具、工具的准备(四)人员准备：(五)开工前现场布置二、施工安排(-)施工进度计划(-)总体吊装方案三、主要施工方法(-)结构吊装(-)内顶板的安装(三)收边的安装四、质量控制措施(-)建立完善的质量管理体系(-)施工前的质量预控及材料验收(三)质量控制措施五、安全施工措施(一)安全施工措施(二)专项安全注意事项六、文明施工措施工程概况504所38号厂房改建钢结构工程，是在
2、原有厂房内加做设备层，该工程采用钢行架形式，宽36米，长42米，为平面结构。内顶板为50夹芯彩钢板。一、施工前的准备工作：（一）暂时施工设施的准备：在施工开始前，我方将进行现场暂时设施的搭设工作，包括：1、 现场临建房的设置：为满足的工作和生活的需要，我方根据现场实际情况拟设置以下暂时建造：、材料库（20睢）2、 临水、临电、通讯设施的建设：根据施工现场的情况和施工的要求，拟在现场架设适量水、电路线。（二）前期工作的移交：1、 安装进场前，对原有厂房内应清空，以保证吊机及材料进厂，且安装电源应接到车间四角，电压为380伏。2、 材料机械进场，业主单位要明确指定场内路线，以免损坏施工便道。3、
3、对施工的牛腿轴线尺寸进行安装验收，并预买埋好铁板。4、 在混凝土表面弹放轴线，放出轴线位置和相对标高，测量基础的轴线偏差和标高偏差，以确保基础工程符合钢结构安装的需要，并保证混凝土表面在同一标高上，误差控制在2mm内。（三）主要施工机具、工具准备：1、 吊装机械：一台8吨吊车。2、 结构安装工具：活动扳手、梅花扳手、扭矩扳手等。3、测量仪器及工具：经纬仪一台，水平仪1台，50米钢卷尺1把。4、护目镜、手套、安全带、胶枪、棕绳、钢丝绳、钢丝夹、U型夹、电线、接线板、配电箱、扳手、剪刀、银头、钢锯、钾钉枪等。5、梯子2把、倒链2只、砂轮切割机1台、6、手提电锯2把、自攻枪12把、电钻4把、电焊机2
4、台（四）人员准备：在施工开始前，所有施工人员必须全部到达现场。施工前对施工人员进行现场安全教育和技术强化培训。施工人员配备表入本工程施力量本工程管理人员配备项目经理简历姓名赵苏龙性别男年龄36职称工程师项目经理等级一级从事项目经理年限12主要施工管理人员姓名职称从事专业承接过的工程项目高志平工程师工民建陕西华铝西研希有泛想汽车吴志远工程师工民建天水长城包头水厂西电大锅炉房杜玉强工程师工民建三得利上海日立东风马利工人焊工、起重1匚、安装工、目包工共16名主要机械设备8吨汽车吊、各类电动工具（电焊机、自攻枪、冲击钻、射钉枪、扳手、配电箱）等2022年9月15日（五）开工前现场布置：1、 根据安装顺
5、序的要求，在吊装前应将所需的钢结构构件运至现场，钢结构卸货点要挨近安装位置，并放再垫木上，尽量不要叠放。2、 钢构件的现场布置：（见施工布置图）各种构件应按种类、型号和安装顺序分区存放，现场有专人负责，不能混乱，并尽量避免二次倒运。此外，各种钢构件的摆放不能影响行车路线。钢构件的底部枕垫应有足够的支撑面，相同构件叠放时，各层支点应在同一垂线上，防止钢构件被压坏或者构件变形。对于构件连接的各种小的连接件，螺栓、螺母等放入专用库房，并配有专人收发、保管，不能混放。二、施工安排（一）施工进度详见项目进度计划图。504所38号厂房改建钢结构吊顶工程施工组织设计(二)总体吊装方案：根据本工程的实际情况，
6、将构件吊装工作按轴线顺序吊装。先将钢构件按序对放在轴线二侧，用8吨吊车按序将二侧钢桁架梁拼接好。吊装时用12吨或者8吨的吊机进行,根据现场情况，将钢梁吊到厂房内进行拼接，然后进行钢梁吊装，将桁架系杆安装到框架上。桁架吊装完毕后进行校正，之后上紧桁架系杆及楝条上的螺栓。随后进行面板及收边的安装。三、主要施工方法：(一)结构吊装1、 吊装前确认。(1)在各种钢构件吊装前，对所吊钢构件的编号、型号、尺寸、外观、是否有变形等情况进行检查，当确定钢构件符合要求后，再进行现场拼装及吊装。(2)钢结构在吊点附近散料，在场地内用机械人力相结合拼接大梁。拼接。(3)吊装程序：画出梁吊点定位位置、标高-吊桁架-焊
7、接一安装部份系杆一终校一安装所有系杆及橡条。(4)安装高强螺栓时，构件的磨擦面应保持干燥，不得在雨中作业。(5)高强螺栓必须分两次(即初拧和终拧)进行紧固，当天安装的螺栓应在当天终拧完毕，其外露丝扣不得少于2扣。2、 钢桁架的吊装：(1)各段钢桁架的地面预拼装(事先对其尺寸及外观进行检查)：在吊装前将钢桁架分段进行拼装，并对拼装的钢桁架进行测量，确保其尺寸符合规范要求后，方可进行吊装。(2)钢桁架吊装前，先确定绑扎吊点，认可后进行试吊，保证其稳定性(3)桁架吊装就位后，安装工人将桁架与预埋板焊接。(4)同样的方式安装第二根桁架，在每片桁架吊装到位后，用两根系杆先暂时固定住，并将每片桁架对应的楝
8、条吊装、摆放到位，并进行楝条安装。(5)为使钢桁架吊装后不致发生摇摆和与其它构件碰撞，起吊前在节间附近用麻绳系牢，随调随放松，以保证其正确。(二)内顶板安装措施：(1)内顶板施工难度较大，根据现场实际，搭设挪移脚手架，保证架子的稳定和牢靠。(2)根据排版图，从起板方向开始进行内顶板的安装。(3)在施工前，根据橡条位置，在板上划出打钉线，施工时按线打钉，确保自攻钉在一条直线上。(4)打钉时注意力度，以免由于用力过猛，对板子造成损伤504所38号厂房改建钢结构吊顶工程施工组织设计（5）板与板的接缝应密切。（三）收边的安装收边应根据图纸，按照安装位置，拉通线施工，保证横平竖直，起到装饰防水效果。四、
9、质量控制措施：本工程的施工必须坚持“百年大计，质量第一”的方针，精心组织，精心施工，严格执行有关的规范及规程，以确保工程质量，在组织管理上，建立完善的施工质量管理机构，明确各级职员的质量管理职责。为保证工程质量，我方将采取以下措施：（一）建立完善的质量管理体系（见附图）：（二）施工前的质量预控及材料验收：1、 施工前对施工人员进行质量目标交底、施工技术交底和强化技术培训，提高管理和操作人员的技术水平和质量意识，做到心中有标准，施工有准则，把质量问题泯灭在萌芽状态，使工程质量有可靠保证。2、 在开始吊装作业前，应对吊装人员进行安全技术教育和安全技术交底及培训，配备好安全帽、防滑鞋、安全带等安全防
10、护用品。3、 吊装之前对吊装起重设备及各种工具、吊索进行全面细致的安全检查，分量构件吊装前进行试吊，当一切正常后方可正式吊装，对所有吊装机具要时常检量（麻绳、尼龙绳是否在保质期内），不符合要求及时处理。4、 操作各种机械及电动工具人员需经专门培训。5、 在施工过程中，要做好现场清理，清除现场一切障碍物。以利于吊装的安全操作。（三）质量控制措施：1、 严格按照设计提供的图纸和安装要求进行施工安装。2、 在施工中不得随意修改，变更设计图纸，如需变更须经各方允许方可实行。3、 验收标准及范围应按ABC公司提供的标准进行验收。4、 在安装过程中，应接受现场监理人员的技术指导和质量监管。5、 公司采用三
11、级质量保证体系，对产品进行监督检查，即班组自检、项目部评定、公司质检部门按时抽检。6、 具体检查项目由以下几部份，每项都有检核人、复核人签字，并有检核时间。*基础1、是否在开始安装前已复核基础螺栓位置；2、所有基础螺栓尺寸是否与基础螺栓布置图上所给尺寸一致；3、在开始安装前混凝土基础是否已满足强度要求；*卸货、堆放料1、是否在卸货时已对照材料单核定材料;2、是否小心卸货并无卸货损坏；504所38号厂房改建钢结构吊顶工程3、是否在卸货时己考虑把一次倒运量减至最小；4、是否使用垒木使材料不会接触到泥水；5、材料堆放是否离地、覆盖并抬高一头使冷凝水可能性最小；6、是否所有工人己被指导不要在场地的结构
12、料及板料上行走；* *主结构吊装1、是否在地上完成为了最大限度的零配件组装；2、在安装端墙梁前是否已安装端墙中间柱；3、在继续安装前是否已调正第一跨并已装好斜撑和翼撑；4、在安装过程是否有充分的斜撑和拉索保护建造物若突遭强风不被破坏;5、是否螺母没有太紧以使结构整体调整容易；6、是否在整体结构调整及调方后上紧全部螺母；7、在结构连接处是否装上垫圈若图上有此要求；8、是否所有的高强螺栓以足够的扭矩上紧；9、是否所有的基础螺栓充分上紧；10、是否所有的斜撑充分上紧以避免构件扭曲和变形；* *次结构安装1、所有的结构开洞是否尺寸正确、四方、垂直和坚固；2、所有的屋楝是否直，安装确实，位置正确；* *
13、复核1、是否所有的联接片，翼撑和联接处施作正确；2、是否所有构件的底层涂料清洁和没有脚印；3、是否构件上所有焊接痕迹和其它记号已被正确清除并刷涂；*吊顶板1、是否使用检核过的样板在板上预钻螺丝孔；2、是否在安装前复核结构成向来线；3、是否细心检核了板的净铺距离，特殊是在轴线处；4、是否屋面板的肋部与梁成平行直线；5、是否墙板的安装方向有利观看；6、是否墙板整齐地装在周边的台度角钢上；7、是否每天清除屋面板上的钻孔碎屑以防止锈蚀和划伤；8、是否所有的螺丝罗列成向来线；9、是否所有的板侧接处结合密切且正确合缝；10、 是否在屋面搭接处正确使用密封胶；11、 是否所有的板面没有泥浆、灰尘、油污、密封
14、胶或者其他异物；*收边1、是否所有的收边直并被正确和确实地紧固，所有的接头整洁并严实。504所38号厂房改建钢结构吊顶工程施工组织设计2、是否所有地收边直和水平。3、是否有屋面板或者墙面板在安装前或者安装中损坏。*清理1、工作现场是否清扫干净且垃圾已处理掉。2、水泥地面是否清扫干净。3、泥浆，灰尘，脚印是否己从外露的构件上清洗掉。4、灰尘，油污，密封胶是否已从板，门，泛水上清除掉。5、业主是否对建造物的施工和完成满意。6、是否检查过屋面板以保证是否所有的钻孔都打上了螺丝或者钾钉。五、安全施工措施（一）安全施工措施：1、 项目经理为安全施工第一责任人，对现场的安全施工全面负责。2、 施工队长为安
15、全施工的具体领导者，负责现场本队施工区域的安全施工的实施。3、 安全文明管理员为现场安全施工的专职人员，负责安全施工的教育、监督、检查。4、 班组长安全员负责本班组施工区域的安全施工，执行具体安全施工措施。5、 明确安全施工责任，责任到人，层层负责，切实地将安全施工落实到实处。6、 贯彻国家劳动保护政策，严格执行本公司有关安全、文明施工管理制度和规定。7、 施工现场建立项目经理负责，贯彻“谁施工，谁负责安全”的制度。8、 加强“安全第一”的教育，坚持班前交底，班中检查，周一例会制度。9、 加强安全施工宣传，在施工现场显著位置悬挂标语、警告牌，提醒施工人员。10、进入施工现场需配戴安全帽。11、施工机械、机具每天使用前例行
