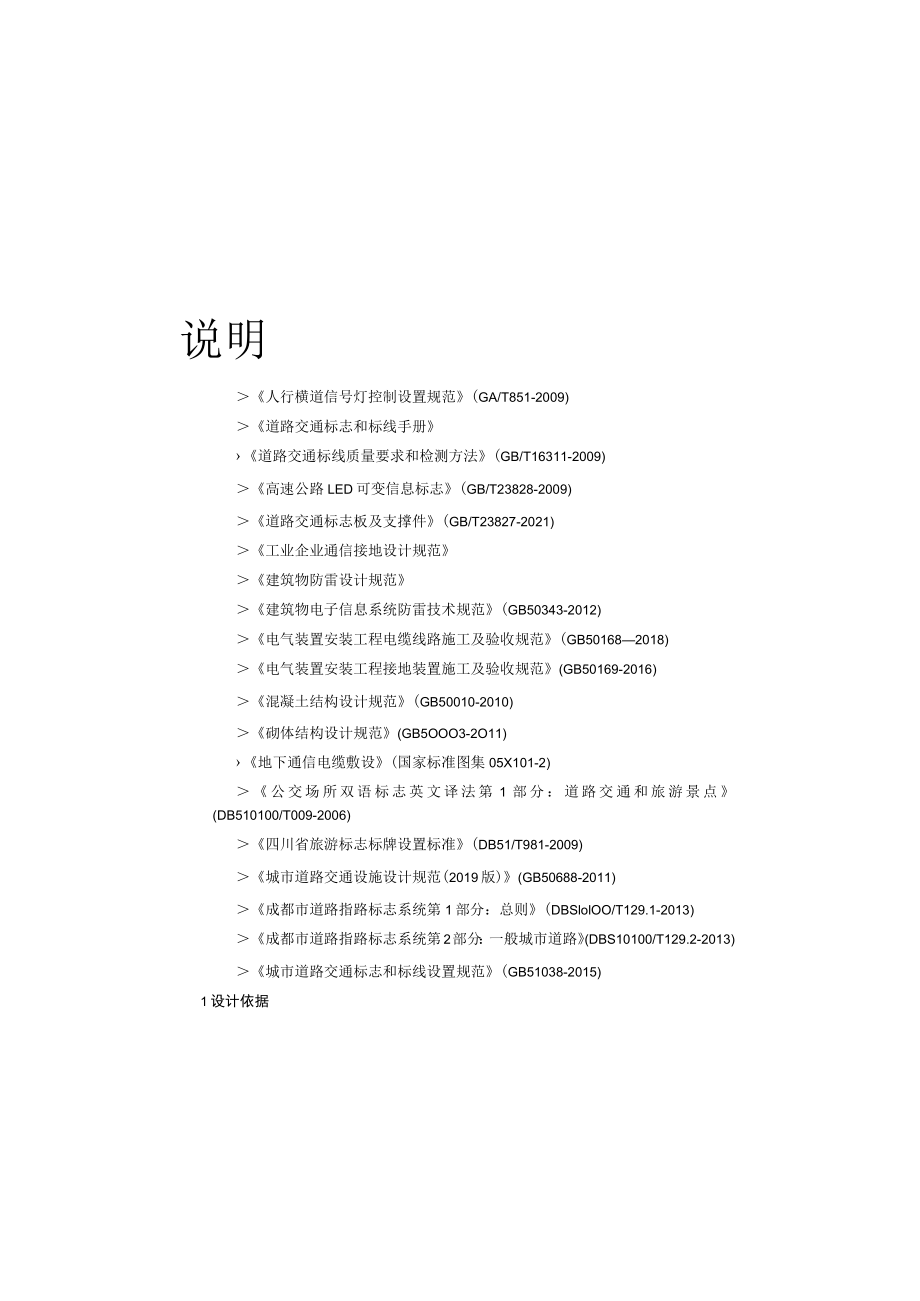

1、说明人行横道信号灯控制设置规范(GA/T851-2009)道路交通标志和标线手册道路交通标线质量要求和检测方法(GB/T16311-2009)高速公路LED可变信息标志(GB/T23828-2009)道路交通标志板及支撑件(GB/T23827-2021)工业企业通信接地设计规范建筑物防雷设计规范建筑物电子信息系统防雷技术规范(GB50343-2012)电气装置安装工程电缆线路施工及验收规范(GB501682018)电气装置安装工程接地装置施工及验收规范(GB50169-2016)混凝土结构设计规范(GB50010-2010)砌体结构设计规范(GB5OOO3-2O11)地下通信电缆敷设(国家标准

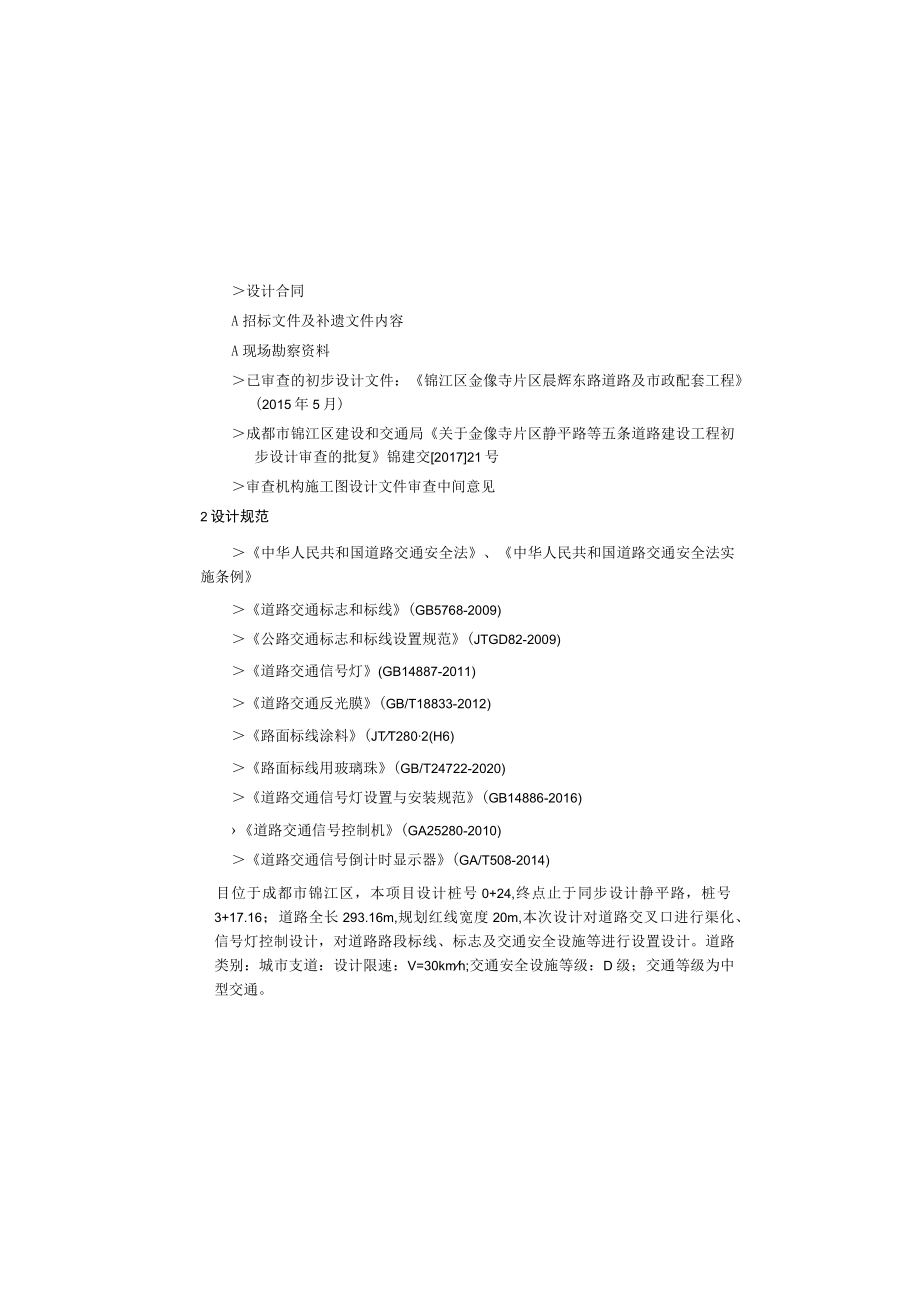

2、图集05X101-2)公交场所双语标志英文译法第1部分：道路交通和旅游景点(DB510100/T009-2006)四川省旅游标志标牌设置标准(DB51/T981-2009)城市道路交通设施设计规范(2019版)(GB50688-2011)成都市道路指路标志系统第1部分：总则(DBSlolOO/T129.1-2013)成都市道路指路标志系统第2部分：一般城市道路(DBS10100/T129.2-2013)城市道路交通标志和标线设置规范(GB51038-2015)1设计依据设计合同A招标文件及补遗文件内容A现场勘察资料已审查的初步设计文件：锦江区金像寺片区晨辉东路道路及市政配套工程(2015年5月
3、)成都市锦江区建设和交通局关于金像寺片区静平路等五条道路建设工程初步设计审查的批复锦建交201721号审查机构施工图设计文件审查中间意见2设计规范中华人民共和国道路交通安全法、中华人民共和国道路交通安全法实施条例道路交通标志和标线(GB5768-2009)公路交通标志和标线设置规范(JTGD82-2009)道路交通信号灯(GB14887-2011)道路交通反光膜(GB/T18833-2012)路面标线涂料(JTT2802(H6)路面标线用玻璃珠(GB/T24722-2020)道路交通信号灯设置与安装规范(GB14886-2016)道路交通信号控制机(GA25280-2010)道路交通信号倒计时

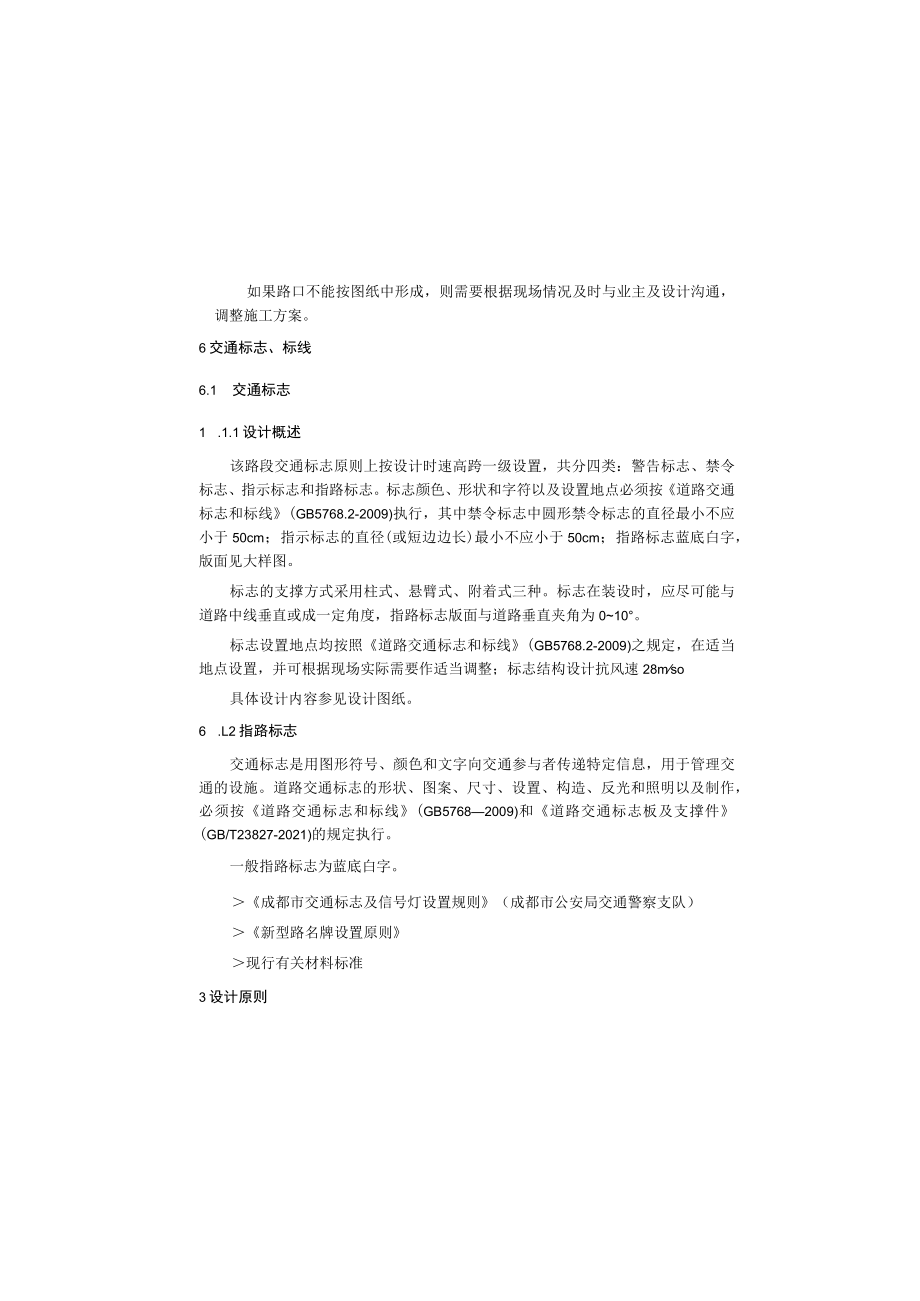

4、显示器(GA/T508-2014)目位于成都市锦江区，本项目设计桩号0+24,终点止于同步设计静平路，桩号3+17.16；道路全长293.16m,规划红线宽度20m,本次设计对道路交叉口进行渠化、信号灯控制设计，对道路路段标线、标志及交通安全设施等进行设置设计。道路类别：城市支道：设计限速：V=30kmh;交通安全设施等级：D级；交通等级为中型交通。如果路口不能按图纸中形成，则需要根据现场情况及时与业主及设计沟通，调整施工方案。6交通标志、标线6.1 交通标志1 .1.1设计概述该路段交通标志原则上按设计时速高跨一级设置，共分四类：警告标志、禁令标志、指示标志和指路标志。标志颜色、形状和字符以
5、及设置地点必须按道路交通标志和标线(GB5768.2-2009)执行，其中禁令标志中圆形禁令标志的直径最小不应小于50cm；指示标志的直径(或短边边长)最小不应小于50cm；指路标志蓝底白字，版面见大样图。标志的支撑方式采用柱式、悬臂式、附着式三种。标志在装设时，应尽可能与道路中线垂直或成一定角度，指路标志版面与道路垂直夹角为010。标志设置地点均按照道路交通标志和标线(GB5768.2-2009)之规定，在适当地点设置，并可根据现场实际需要作适当调整；标志结构设计抗风速28mso具体设计内容参见设计图纸。6 .L2指路标志交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通
6、的设施。道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按道路交通标志和标线(GB57682009)和道路交通标志板及支撑件(GB/T23827-2021)的规定执行。一般指路标志为蓝底白字。成都市交通标志及信号灯设置规则（成都市公安局交通警察支队）新型路名牌设置原则现行有关材料标准3设计原则A交通工程本着“安全、有序、畅通”的原则设计；A设计本着“安全、先进、实用、经济”的原则设计；A充分尊重交管局、市交委在路口渠化、交通组织以及交通控制等方面已取的成功经验，充分尊重成都市道路交通监控系统的选型和建设思路。4初步设计审查执行情况2017年6月6日上午，由成都市锦江区建设和
7、交通局组织相关单位及专家对我院设计的锦江区金像寺片区晨辉东路道路及市政配套工程（2015年5月）进行了审查，原则通过了初步设计审查。根据建委批或，交通工程主要意见及回复如下。1、补充片区周边道路工程设计标准或现状。回复：同意审查意见，完善设计道路交安设计标准和现状交安设施情况。2、补充主要产品、材料的技术指标要求，如反光膜、立柱、表面处理。回复，同意审查意见，施工图阶段完善交安设施各项技术指标。3、20m与20m、25m支路相交路口可以采用信号灯控制，其他路口应采用无优先路口。回复：同意审查意见，完善交叉口信号灯控制。4、20m道路的横断面划分应体现非机动车道路权。回复：同意审查意见，完善标准
8、横断面车道划分。5工程况本工程为锦江区金像寺片区晨辉东路道路及市政配套工程:交通工程，项Iin,横臂长度满足要求:2.设置有公交专用道的道路。公交专用道标志正对公交专用道上方，如标志不能设置在专用道上方，则取消公交专用道标志中的箭头。3.潮汐交通组织道路信号灯与组合标志原则。考虑到设有道路照明条件下本城市道路交通标志的使用效果，反光膜采用道路交通反光膜(GB/T18833-2012)第IV类反光膜标准。1 .1.3标志版面本工程采用交通标志为指路标志。标志的颜色、形状和字符和设置地点必须按道路交通标志和标线(GB57682009)及成都市道路支路标志系统DB510100/T129.1-2013
9、执行。对于一般城市道路标志颜色采用蓝底、白字、白图形、白边框、蓝衬边：指路标志字体采用交通运输部国家高速公路网相关标志更换工作实施技术指南中规定的交通标志专用字体或黑体；城市主干路的汉字高度统一为40cm,次干路为35cm,支路为25cm,宽高比宜为1：1,特殊情况字体宽度不小于高度的3/4。6 .L4标志结构标志支撑方式本工程采用悬臂式，主要用于快车道上。标志在装设时，应尽可能与道路中线垂直或成一定角度;指路标志版面与道路垂直方向夹角为标志结构设计抗风速30mso标志底板采用牌号为3003的铝合金板材.，版面面积2平方米以下采用板厚2mm,2平方米以上采用板厚3mm,背面钾接或焊接滑动槽铝以
10、加固，通过滑动螺栓、抱箍及抱箍底衬与立柱或横梁相连接。7 .L5路口出口标志与信号灯组合设置原则根据成都市公安局交通警察支队印发的成都市交通标志及信号灯设置规则，路口出口标志与信号灯组合设置原则如下：1 .禁止通行、禁宜驶入、禁止停车、禁止鸣喇叭、限制速度等禁令标志设置在限制机动车路段的起点，即路口出口的信号灯悬臂上，根据禁令标志的数量组合设置。标志底板采用3003铝合金板材，并符合GB/T3880.1-2012一般工业用铝及铝合金板、带材第1部分：一般要求，GB/T3880.2-2012一般工业用铝及铝合金板、带材第2部分：力学性能，GB/T3880.3-2012一般工业用铝及铝合金板、带材
11、第3部分：尺寸偏差的规定。A滑动槽钢：采用LC4铝合金挤压型材，并符合GB6892-2006一般用工业铝及铝合金挤压型材及GB/T14846-2008铝及铝合金挤压型材尺寸偏差的规定。A高强螺栓：高强连接螺栓和高强地脚下螺栓(包括相应的螺母、垫圈)，应采用40B或45号钢(并镀锌)，并符合GB/T1231-2006的规定。水泥混凝土基础材料：混凝土强度应不小于25Mpa,并符合现行公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2018)的有关规定。A钢筋：采用热轧结构钢筋，应符合钢筋混凝土用钢(GB1499.22007,GB1499.12008)及现行公路钢筋混凝土及预应力混凝土桥涵
12、设计规范(JTGD62-2018)的有关规定。A反光膜采用道路交通反光膜(GB8833-2012)第IV类反光膜标准。tft最小逆反射系效R(cdIx-InT)白色黄色收色红色城色敢色俅色装光黄绿英光黄英光0O.V-4*360270HS6S50302902201051$2652021064838222121607830*1701356S3025148s135100SO0.5*-4*150110602721137.5120904515*Ill824420169.55.588653430*7254U13)06.03.5554022-4*3526125.24.02.0-282211IU28209.4
13、4.13.01.S0.822178.530*20156.83.02.01.00.6161260标志钢结构件采用热浸镀锌后再喷塑进行表面处理，热浸镀锌厚度要满足GB/T13912-2002和道路交通标志板及支撑件(GB/T23827-2021)要求。喷塑颜色为灰色(CDoO1),标志版面背面颜色与安装位置的标志结构颜色一致。A信号灯杆、灯具背面、标志杆与标志板背面颜色均喷涂成都灰(CDooI)。4.单向交通组织道路信号灯与组合标志原则。6.1.6材料要求A标志立柱和横梁：凡钢管外径在152mm以下(含152mm)时，采用普通碳素结构钢焊接钢管，并应符合碳素结构钢(GB/T700-2006)的要求
