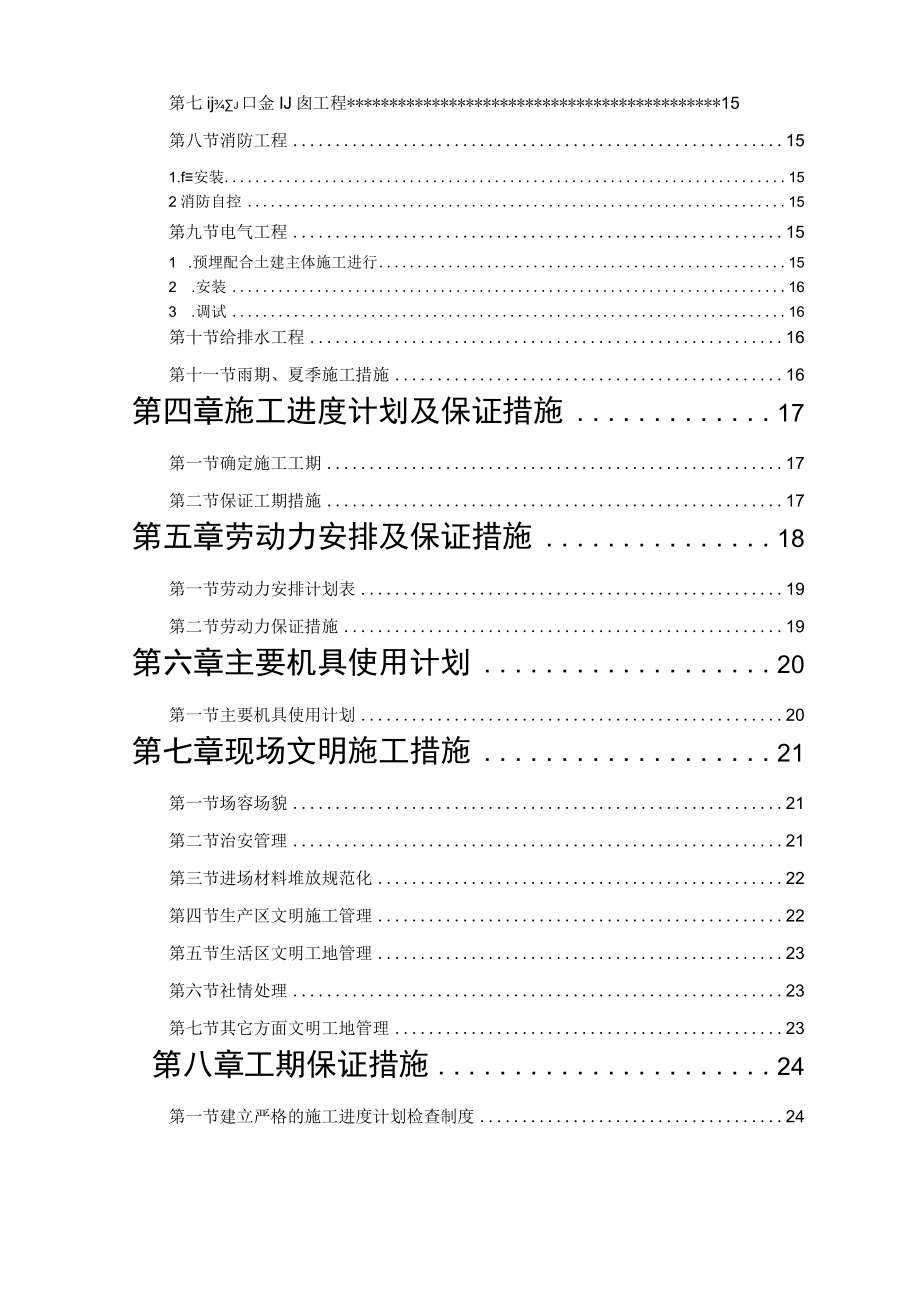

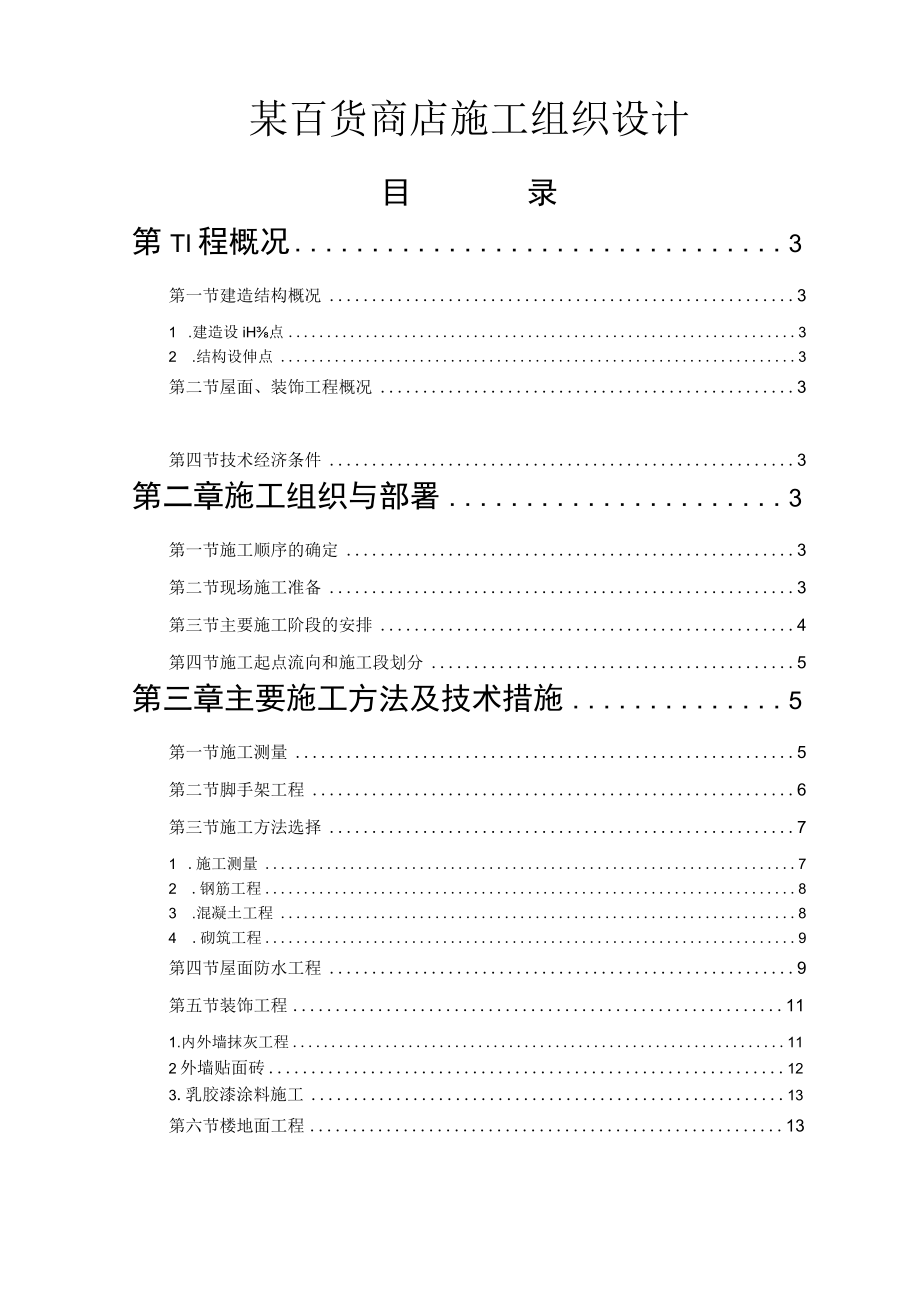

1、某百货商店施工组织设计目录第TI程概况3第一节建造结构概况31 .建造设iH点32 .结构设伸点3第二节屋面、装饰工程概况3第四节技术经济条件3第二章施工组织与部署3第一节施工顺序的确定3第二节现场施工准备3第三节主要施工阶段的安排4第四节施工起点流向和施工段划分5第三章主要施工方法及技术措施5第一节施工测量5第二节脚手架工程6第三节施工方法选择71 .施工测量72 .钢筋工程83 .混凝土工程84 .砌筑工程9第四节屋面防水工程9第五节装饰工程111.内外墙抹灰工程112外墙贴面砖123.乳胶漆涂料施工13第六节楼地面工程13第七ijj口金IJ囱工程*15第八节消防工程151.f安装152消
2、防自控15第九节电气工程151 .预埋配合土建主体施工进行152 .安装163 .调试16第十节给排水工程16第十一节雨期、夏季施工措施16第四章施工进度计划及保证措施17第一节确定施工工期17第二节保证工期措施17第五章劳动力安排及保证措施18第一节劳动力安排计划表19第二节劳动力保证措施19第六章主要机具使用计划20第一节主要机具使用计划20第七章现场文明施工措施21第一节场容场貌21第二节治安管理21第三节进场材料堆放规范化22第四节生产区文明施工管理22第五节生活区文明工地管理23第六节社情处理23第七节其它方面文明工地管理23第八章工期保证措施24第一节建立严格的施工进度计划检查制度

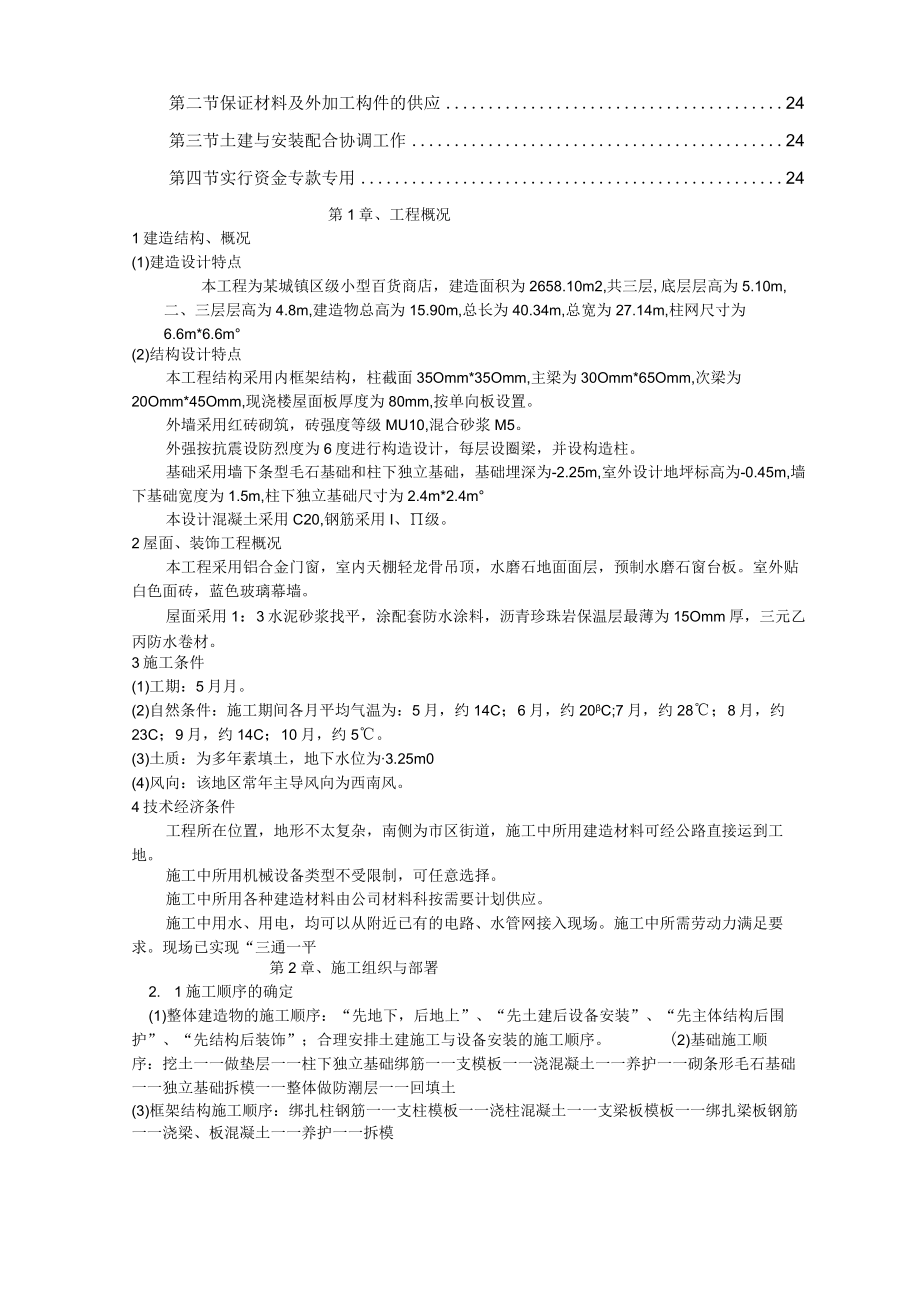

3、24第二节保证材料及外加工构件的供应24第三节土建与安装配合协调工作24第四节实行资金专款专用24第1章、工程概况1建造结构、概况(1)建造设计特点本工程为某城镇区级小型百货商店，建造面积为2658.10m2,共三层,底层层高为5.10m,二、三层层高为4.8m,建造物总高为15.90m,总长为40.34m,总宽为27.14m,柱网尺寸为6.6m*6.6m(2)结构设计特点本工程结构采用内框架结构，柱截面35Omm*35Omm,主梁为30Omm*65Omm,次梁为20Omm*45Omm,现浇楼屋面板厚度为80mm,按单向板设置。外墙采用红砖砌筑，砖强度等级MU10,混合砂浆M5。外强按抗震设防
4、烈度为6度进行构造设计，每层设圈梁，并设构造柱。基础采用墙下条型毛石基础和柱下独立基础，基础埋深为-2.25m,室外设计地坪标高为-0.45m,墙下基础宽度为1.5m,柱下独立基础尺寸为2.4m*2.4m本设计混凝土采用C20,钢筋采用I、级。2屋面、装饰工程概况本工程采用铝合金门窗，室内天棚轻龙骨吊顶，水磨石地面面层，预制水磨石窗台板。室外贴白色面砖，蓝色玻璃幕墙。屋面采用1：3水泥砂浆找平，涂配套防水涂料，沥青珍珠岩保温层最薄为15Omm厚，三元乙丙防水卷材。3施工条件(1)工期：5月月。(2)自然条件：施工期间各月平均气温为：5月，约14C；6月，约20C;7月，约28；8月，约23C；
5、9月，约14C；10月，约5。(3)土质：为多年素填土，地下水位为3.25m0(4)风向：该地区常年主导风向为西南风。4技术经济条件工程所在位置，地形不太复杂，南侧为市区街道，施工中所用建造材料可经公路直接运到工地。施工中所用机械设备类型不受限制，可任意选择。施工中所用各种建造材料由公司材料科按需要计划供应。施工中用水、用电，均可以从附近已有的电路、水管网接入现场。施工中所需劳动力满足要求。现场已实现“三通一平第2章、施工组织与部署2. 1施工顺序的确定(1)整体建造物的施工顺序：“先地下，后地上”、“先土建后设备安装”、“先主体结构后围护”、“先结构后装饰”；合理安排土建施工与设备安装的施工
6、顺序。(2)基础施工顺序：挖土一一做垫层一一柱下独立基础绑筋一一支模板一一浇混凝土一一养护一一砌条形毛石基础一一独立基础拆模一一整体做防潮层一一回填土(3)框架结构施工顺序：绑扎柱钢筋一一支柱模板一一浇柱混凝土一一支梁板模板一一绑扎梁板钢筋一一浇梁、板混凝土一一养护一一拆模(4)砌体结构施工顺序：砌砖一一设圈梁一一设构造柱2.2、 现场施工准备：(1)施工人员组织：各专业生产工人从公司内选调技术水平高、善打硬仗的施工人员组成工地各班组，并配备充足的后勤服务、机修、设备维护、特种作业人员。(2)施工设备及周转材料的组织：塔吊、碎输送泵等设备和脚手架等周转材料均由公司设备租赁公司供应，其它小型机具
7、及设备由项目部自行组织。(3)工程材料组织：工程中使用的钢材、水泥等主要材料均采用优质产品，用前先按规定取样送检，合格后方可使用。所有材料、设备、半成品均由业主方、施工方、监理方共同看样定质、定货，确保材料、设备进场质量。(4)投入工程主要施工机械：打桩机、挖土机、推土机、碎泵、碎喷射机、钢筋弯曲机、钢筋调直机、钢筋切断机、砂轮切割机、砂轮磨光机、碎搅拌机、电焊机、水泵、塔吊、施工升降机、附着式脚手架、钢筋冷拉机、钢筋对焊机、垂直运输机、龙门架、灰桶、卷扬机、碎搅拌机、钢筋冷处理热处理的机械等等。垂直运输设备：采用2台塔吊和1台门式吊作为材料的垂直运输。碎机械：本工程使用商品碎，在施工过程中使
8、用插入式振动器4台，平板振动器2台。填充墙砌筑和装饰阶段在现场设立2台和灰机，负责砂浆搅拌。钢筋加工机械：钢筋加工车间配钢筋加工机械1套，包括：对焊机1台，切断机2台，调直机1台，弯曲机1台等，现场设BX-300交流电焊机2台，电渣压力焊机具2套,备用发机电组(125kw)l台。木工及其它机械：设木工加工机械两套(平刨、锯台)，气割设备两套。2. 3主要施工阶段的安排：总原则：先地下、后地上，先主体、后维护，先结构、后装饰，先土建、后安装。为确保质量，缩短工期，采取网络计划，平行流水，立体交叉组织施工，加强土建与安装的配合，整个工程施工按五个阶段安排。(1)施工准备阶段施工准备工作：开工前技术
9、员、预算员、施工员等熟悉图纸，组织图纸会审和技术交底，提出加工定货单，编制预算，提出材料计划。组织施工技术人员搞好标高、轴线的放样复核工作。组织劳动力、材料、机械设备进场，并搭设有关暂时设施。时间安排10天。(2)基础工程施工阶段施工内容：场地清理、施工放线、基槽开挖、承台及地基梁施工，安装工程预留、预埋等。工期安排30天。(3)主体结构施工阶段：施工内容：现浇钢筋碎框架柱、楼面梁板、楼梯、填充墙砌筑、屋面结构、脚手架工程、安装预留、预埋等。工期安排45天。(4)装饰、安装施工阶段：屋面及装饰施工内容：屋面防水、室内外装饰、楼地面工程、水电等安装工程。工期安排60天。(5)竣工收尾阶段施工内容
10、：水、电设备调试、交工前的卫生清扫、清洗等。工期安排5天，总工期150天。水电安装工程预留、预埋等与各施工阶段交叉作业，不占总工期。各施工阶段的划分只是相对的，实施过程中各阶段互相穿插，相互联系，相互制约，成为一个统一的施工系统。2.4、 施工起点流向和施工段划分：对于基础应按先独立基础后冒失基础的顺序确定开始部位屋面防水层施工应按先低后高方向施工从离道路远的部位开始运土关于柱子的施工先承重柱再砌墙后构造柱本工程施工可分为四个阶段：基础工程阶段、主体工程阶段、屋面工程阶段和装饰装修工程阶段。第三章主要施工方法及技术措施3.1 施工测量施工过程中所有测量由专职测量员制定详细的测量计划，对基础轴线
11、的复测，建造物楼层轴线的测设，标高引测，沉降观测等各种测量，并保证测量准确。(1)测量定位、轴线测设进场后，根据总平面布置图和建设方提供的坐标控制网点，进行复核，并办理有关交接手续。根据桩位布置图，将建造物平面内的轴线一一测设出来，施工放线采用逐层设点法，即将控制线测设在楼面上，由放线组弹线标明，经技术负责人复核无误后，根据楼面平面尺寸进行各细部放样。(2)高程控制将0.00水准控制点水平位置标在各外柱面上，经I级精密水准仪复核闭合差在允许误差内，在0.00水平控制点处建立工程施工水准标高起始线，每施工完一层，用经检校的钢尺(30m)沿边柱逐层上翻，然后以上翻点为准建立本操作层的标高控制网，每
12、次均以0.00为水准标高起始线，防止误差枳累。(3)沉降观测在0.00框架外边柱上翻500mm位置，按设计图规定位置设好沉降观测点。以后每施工完一层，由我公司测量人员和建设方代表负责观测一次，并记录归档。按二等水准测量规范进行观测，工程竣工后，绘制成建造物沉降曲线图存档。3.2 脚手架工程脚手架的搭设必须符合规范要求，保证作业人员的安全。脚手架搭设完后，必须组织有关部门和人员进行检查验收，合格后方可使用。1）扣件脚手架的搭设要求：用扣件、钢管搭设的脚手架，是施工暂时结构，它要承受施工过程中的各种垂直和水平荷载。因此，必须有足够的承载能力、刚度和稳定性。在大横杆与立杆的交点处，必须设置小横杆并与
13、大横杆卡牢。整个架子要设备必要的支撑点与连墙点，以保证脚手架成为一个稳固的结构。外脚手架的搭设：沿建造物周围连续封闭，如因条件限制不能封闭时，应设置必要的横向支撑，端部设置连墙点。2）脚手架支撑的设置脚手架纵向支撑在脚手架的外侧，沿高度方向由下而上连续设施。纵向支撑宽度宜为3-5个立杆纵距，斜杆与地面夹角度为45范围。纵向只撑应用旋呈件与立杆和横向水平杆扣牢，连接点与脚手架节点不大于200mm；纵向钢筋支撑的接长，宜采用对接扣件对接连接，当采用搭接时，搭接长度不小于400mm,并用两只十字扣件扣牢。为便于施工操作层处的横向支撑可暂时拆除，待施工转入另一施工层再设置。脚手架的横向支撑不宜随意拆除
14、。本工程脚手架考虑全部采用全封闭双排落地式组合脚手架，外加竹篱笆及双层安全网，（尼龙30mm和塑料5mm眼安全网）。脚手架的安全防护水平方向底层一步架采用满铺竹笆板，向上每隔三层满铺竹笆板，其余采用钢网片以满足防火要求。垂直防护作业面Im高采用竹笆片封闭，并用5mm安全网全封闭施工时在脚手架外侧铺上一道密目式安全网和一道安全笆，双重防护，确保施工安全。脚手架的拆除完成外墙装饰面的最后整修和清洁工作且外窗安装完毕，其质量已验收符合规定开始拆除。拆前对架进行安全检查，无严重隐患可拆，如有安全隐患，先对架进行修整加固，保证架在拆除进行过程中不发生危（Wei）险。对操作人员、管理人员和检查、监护人员进
