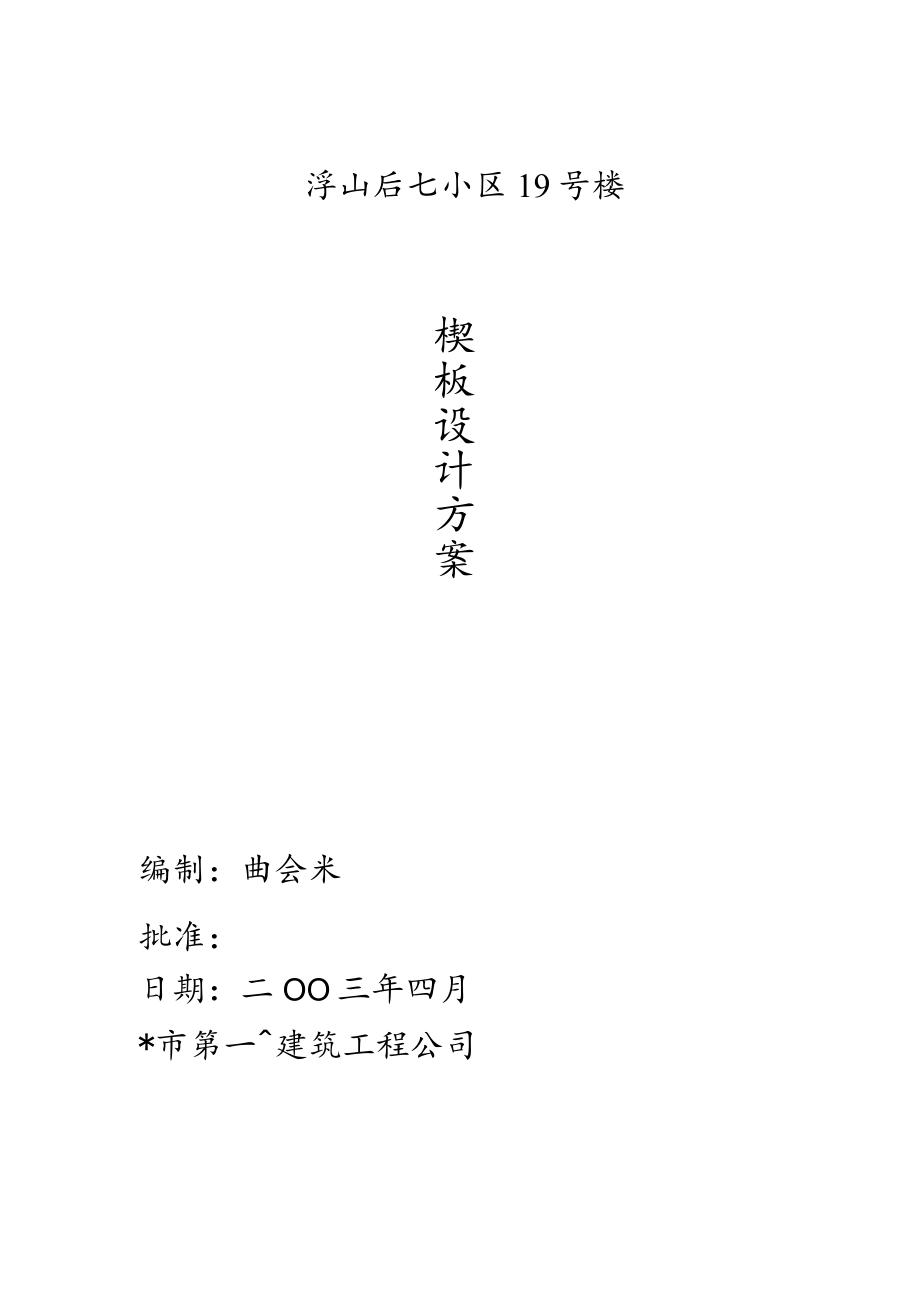

模板施工方案工程文档范本.docx_第1页
第1页 / 共4页

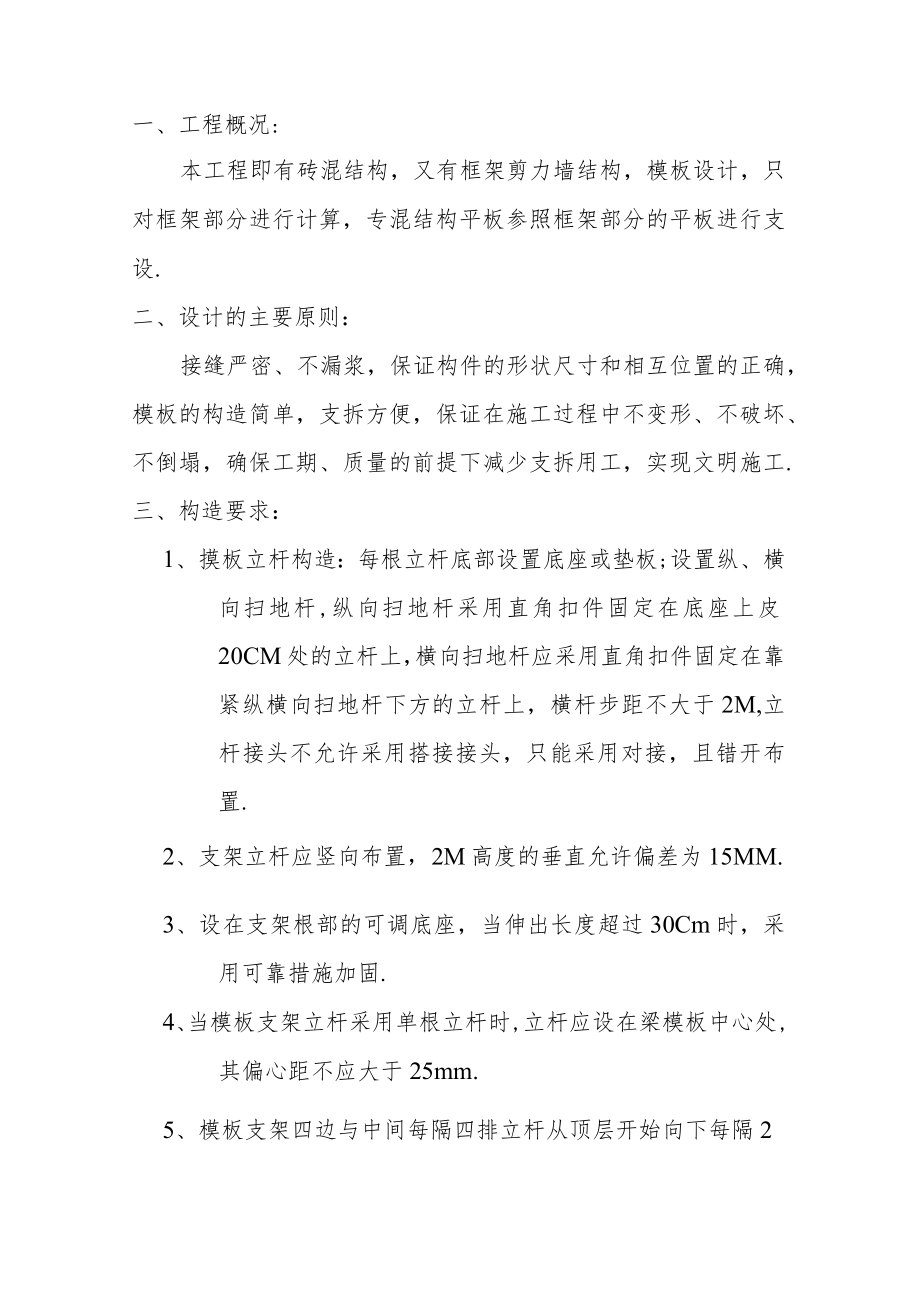

模板施工方案工程文档范本.docx_第2页
第2页 / 共4页

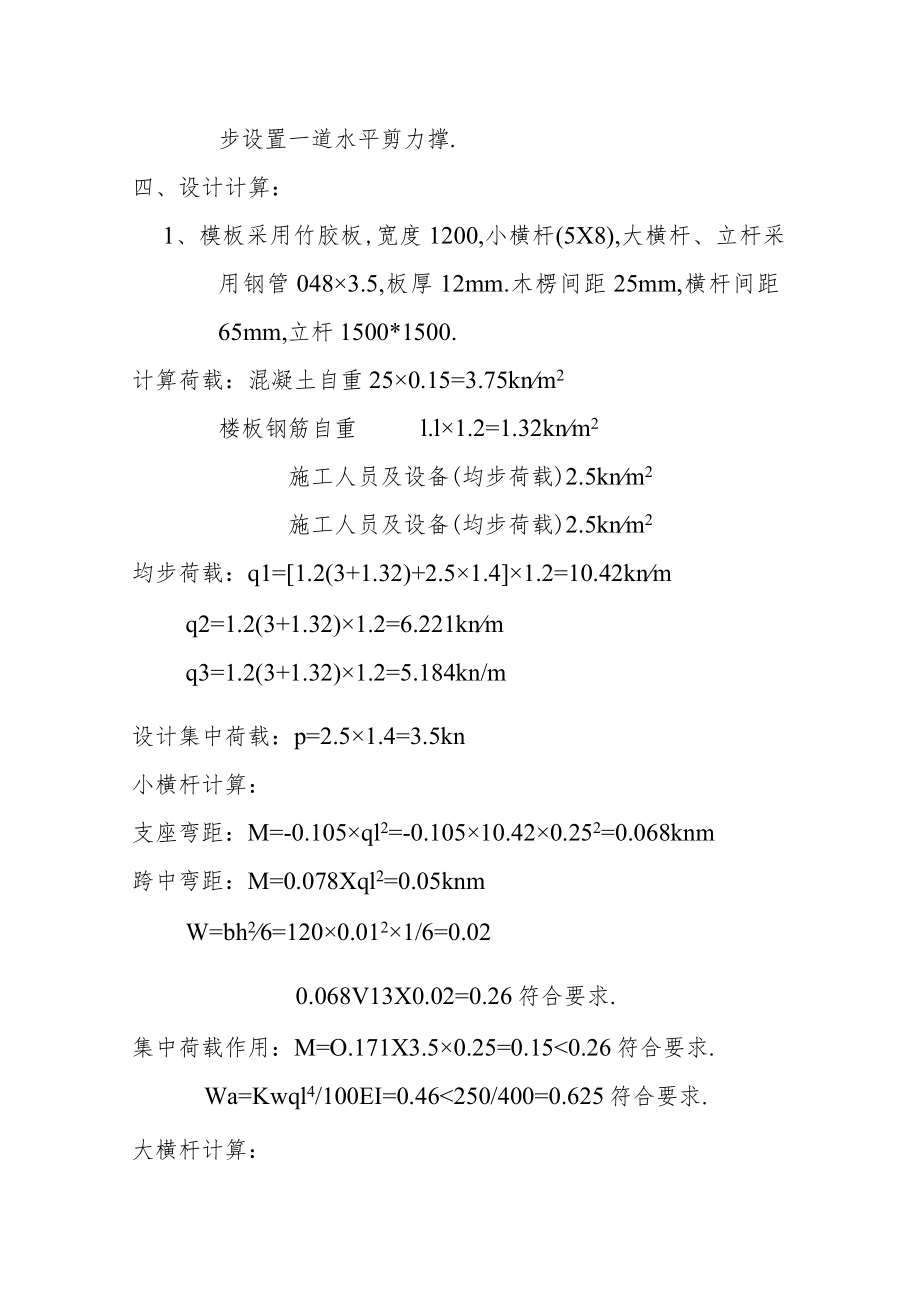

模板施工方案工程文档范本.docx_第3页
第3页 / 共4页
模板施工方案工程文档范本.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《模板施工方案工程文档范本.docx》由会员分享,可在线阅读,更多相关《模板施工方案工程文档范本.docx(4页珍藏版)》请在第壹文秘上搜索。

1、浮山后七小区19号楼楔板设计方案编制:曲会米批准:日期:二OO三年四月*市第一建筑工程公司一、工程概况:本工程即有砖混结构,又有框架剪力墙结构,模板设计,只对框架部分进行计算,专混结构平板参照框架部分的平板进行支设.二、设计的主要原则:接缝严密、不漏浆,保证构件的形状尺寸和相互位置的正确,模板的构造简单,支拆方便,保证在施工过程中不变形、不破坏、不倒塌,确保工期、质量的前提下减少支拆用工,实现文明施工.三、构造要求:1、摸板立杆构造:每根立杆底部设置底座或垫板;设置纵、横向扫地杆,纵向扫地杆采用直角扣件固定在底座上皮20CM处的立杆上,横向扫地杆应采用直角扣件固定在靠紧纵横向扫地杆下方的立杆上

2、,横杆步距不大于2M,立杆接头不允许采用搭接接头,只能采用对接,且错开布置.2、支架立杆应竖向布置,2M高度的垂直允许偏差为15MM.3、设在支架根部的可调底座,当伸出长度超过30Cm时,采用可靠措施加固.4、当模板支架立杆采用单根立杆时,立杆应设在梁模板中心处,其偏心距不应大于25mm.5、模板支架四边与中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪力撑.四、设计计算:1、模板采用竹胶板,宽度1200,小横杆(5X8),大横杆、立杆采用钢管0483.5,板厚12mm.木楞间距25mm,横杆间距65mm,立杆1500*1500.计算荷载:混凝土自重250.15=3.75knm2楼板钢筋自

3、重l.l1.2=1.32knm2施工人员及设备(均步荷载)2.5knm2施工人员及设备(均步荷载)2.5knm2均步荷载:q1=1.2(3+1.32)+2.51.41.2=10.42knmq2=1.2(3+1.32)1.2=6.221knmq3=1.2(3+1.32)1.2=5.184kn/m设计集中荷载:p=2.51.4=3.5kn小横杆计算:支座弯距:M=-0.105ql2=-0.10510.420.252=0.068knm跨中弯距:M=0.078Xql2=0.05knmW=bh26=1200.0121/6=0.020.068V13X0.02=0.26符合要求.集中荷载作用:M=O.171

4、X3.50.25=0.150.26符合要求.Wa=Kwql4/100EI=0.46250/400=0.625符合要求.大横杆计算:钢管048X3.5,W=5.08103mm3,1=9.89XIO4ql=1.2(3+1.32)2.51.40.65=5.64knm设计集中荷载:p=2.50.65=1.63knM=0.105ql2=0.105X5.642=0.25knmM=0.1712.50.65=0.28knm$=MW=0.28103103(5.08103)=55.1205;W=0.677ql4lOOEl=O.33650/400=1.63mm;立柱计算:N=L2(nlNGk1+NGk2)+1.4NQk=1.20.411+1.4(5.641.5)2=6.4knVKaXKhXfA=32满足要求
