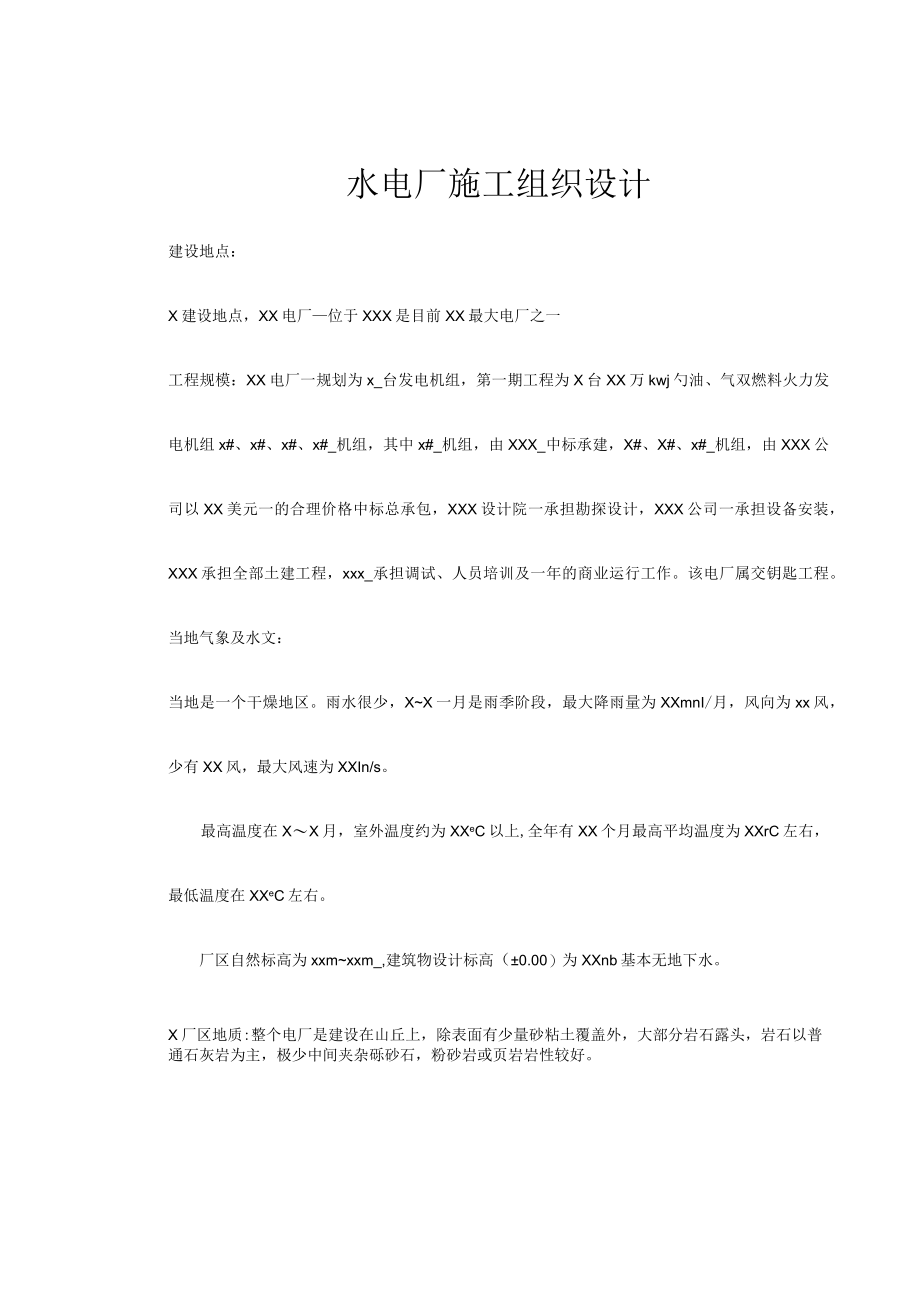

1、水电厂施工组织设计建设地点：X建设地点，XX电厂位于XXX是目前XX最大电厂之一工程规模：XX电厂一规划为x_台发电机组，第一期工程为X台XX万kwj勺油、气双燃料火力发电机组x#、x#、x#、x#_机组，其中x#_机组，由XXX_中标承建，X#、X#、x#_机组，由XXX公司以XX美元一的合理价格中标总承包，XXX设计院一承担勘探设计，XXX公司一承担设备安装，XXX承担全部土建工程，xxx_承担调试、人员培训及一年的商业运行工作。该电厂属交钥匙工程。当地气象及水文：当地是一个干燥地区。雨水很少，XX一月是雨季阶段，最大降雨量为XXmnI/月，风向为xx风，少有XX风，最大风速为XXIn/s

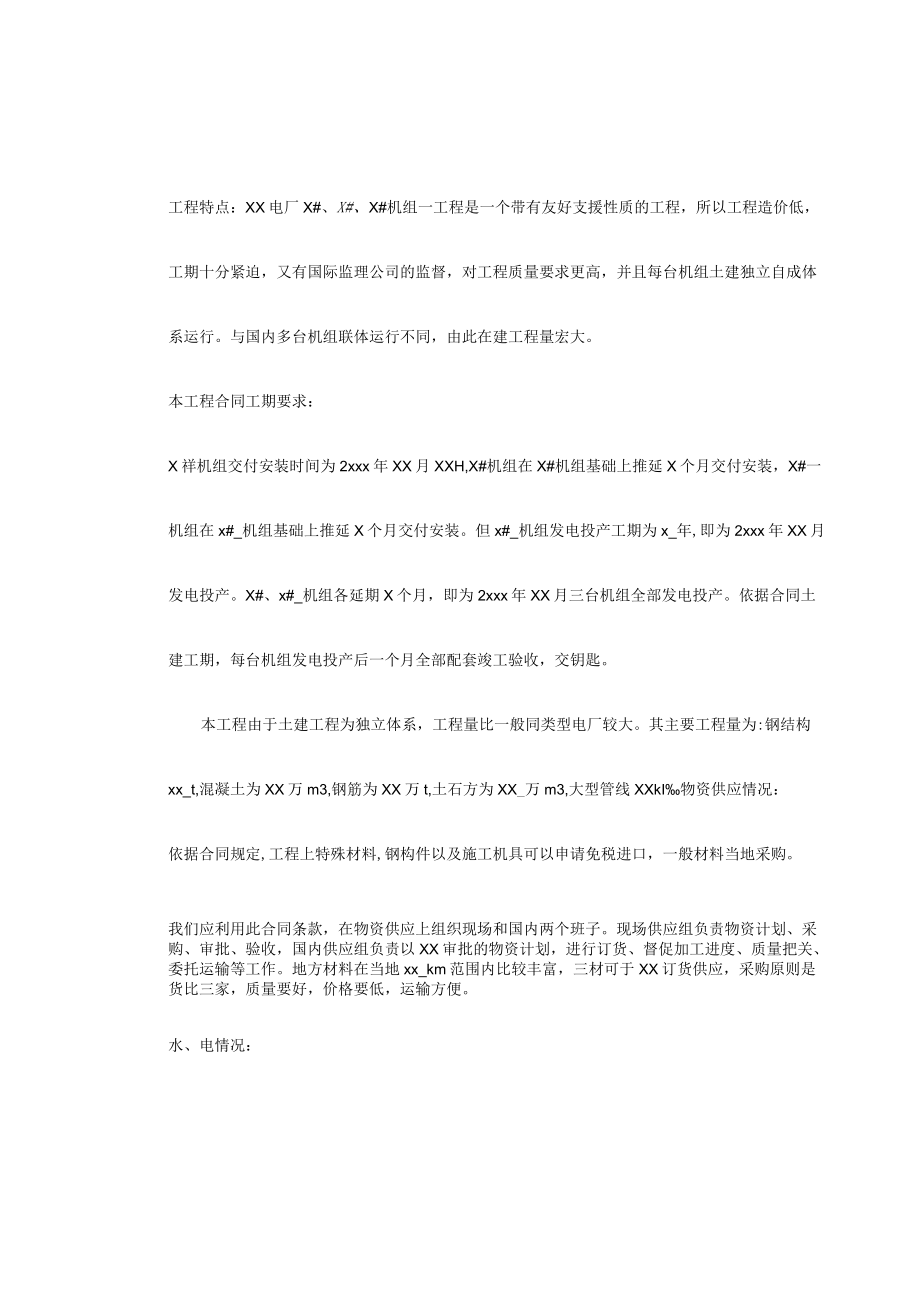

2、。最高温度在XX月，室外温度约为XXeC以上,全年有XX个月最高平均温度为XXrC左右，最低温度在XXeC左右。厂区自然标高为xxmxxm_,建筑物设计标高（0.00）为XXnb基本无地下水。X厂区地质:整个电厂是建设在山丘上，除表面有少量砂粘土覆盖外，大部分岩石露头，岩石以普通石灰岩为主，极少中间夹杂砾砂石，粉砂岩或页岩岩性较好。工程特点：XX电厂X#、X#、X#机组一工程是一个带有友好支援性质的工程，所以工程造价低，工期十分紧迫，又有国际监理公司的监督，对工程质量要求更高，并且每台机组土建独立自成体系运行。与国内多台机组联体运行不同，由此在建工程量宏大。本工程合同工期要求：X祥机组交付安装
3、时间为2xxx年XX月XXH,X#机组在X#机组基础上推延X个月交付安装，X#一机组在x#_机组基础上推延X个月交付安装。但x#_机组发电投产工期为x_年,即为2xxx年XX月发电投产。X#、x#_机组各延期X个月，即为2xxx年XX月三台机组全部发电投产。依据合同土建工期，每台机组发电投产后一个月全部配套竣工验收，交钥匙。本工程由于土建工程为独立体系，工程量比一般同类型电厂较大。其主要工程量为:钢结构xx_t,混凝土为XX万m3,钢筋为XX万t,土石方为XX_万m3,大型管线XXkI物资供应情况：依据合同规定,工程上特殊材料,钢构件以及施工机具可以申请免税进口，一般材料当地采购。我们应利用此

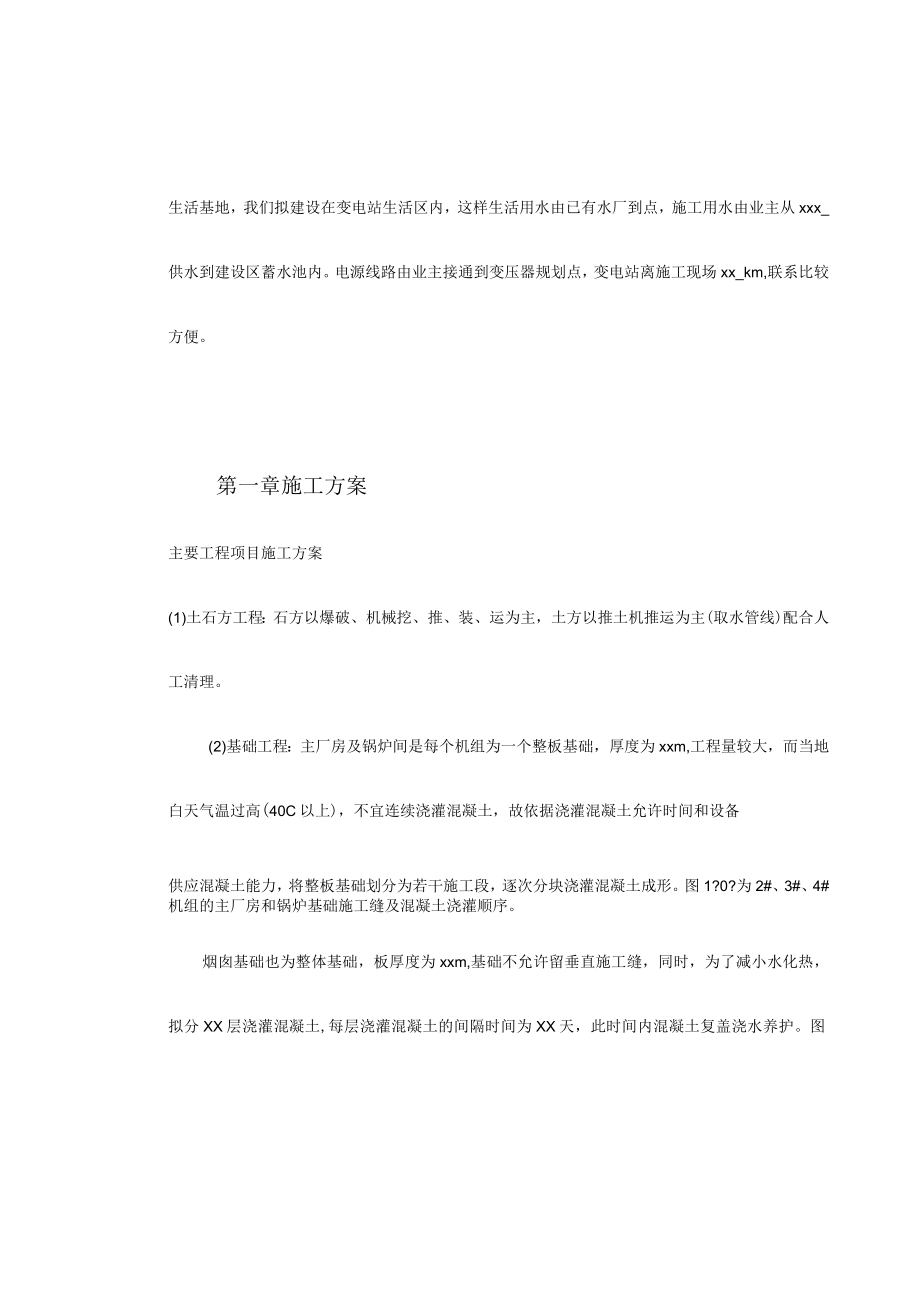

4、合同条款，在物资供应上组织现场和国内两个班子。现场供应组负责物资计划、采购、审批、验收，国内供应组负责以XX审批的物资计划，进行订货、督促加工进度、质量把关、委托运输等工作。地方材料在当地xx_km范围内比较丰富，三材可于XX订货供应，采购原则是货比三家，质量要好，价格要低，运输方便。水、电情况：生活基地，我们拟建设在变电站生活区内，这样生活用水由已有水厂到点，施工用水由业主从xxx_供水到建设区蓄水池内。电源线路由业主接通到变压器规划点，变电站离施工现场xx_km,联系比较方便。第一章施工方案主要工程项目施工方案(1)土石方工程：石方以爆破、机械挖、推、装、运为主，土方以推土机推运为主(取水
5、管线)配合人工清理。(2)基础工程：主厂房及锅炉间是每个机组为一个整板基础，厚度为xxm,工程量较大，而当地白天气温过高(40C以上)，不宜连续浇灌混凝土，故依据浇灌混凝土允许时间和设备供应混凝土能力，将整板基础划分为若干施工段，逐次分块浇灌混凝土成形。图1?0?为2#、3#、4#机组的主厂房和锅炉基础施工缝及混凝土浇灌顺序。烟囱基础也为整体基础，板厚度为xxm,基础不允许留垂直施工缝，同时，为了减小水化热，拟分XX层浇灌混凝土,每层浇灌混凝土的间隔时间为XX天，此时间内混凝土复盖浇水养护。图1?0?为烟囱基础模板及施工缝示意图.以上二基础工程,混凝土浇灌基础分块或分层施工,但是,钢筋模板工程
6、都必须整体安装，一次性检查验收.(3)主厂房钢结构:主厂房钢结构委托国内大连造船厂制作，由XX负责运输至现场,指定地点分类堆放。为了确保构件质量和进度，必须派专职工程师驻厂，检查监督工程质量和进度。到现场后进行再验收。吊装顺序，首先吊除氧间、钢结构框架，再吊汽机间A列轴柱、梁和屋架，最后吊汽机间XXnl平台钢架。吊装方法：除氧间采用XXt轮胎吊，跨中柱、梁采用混合吊装。为了汽机间尽快达到汽机机座，交付安装，拟先行施工汽机机座，如采用xx_t轮胎吊，跨中吊装，吊车行向受影响，故钢后架仍在跨内拼装就位；采用跨外吊装，必须将起重设备加大，故租用xxt履带吊吊装汽机间屋架，A列轴钢排架仍使用xxt轮胎
7、吊，跨外吊装；最后穿插用25t轮胎吊吊装汽机间xxm平台钢架。由于场地小，构件必须配套提前一天储备吊装需用构件数量，并运输进场堆放。图110-4所示为行车道及屋盖吊装示意图。钢框架用高强螺栓连接，使用电动紧固设备，当天紧固完。（4）钢筋混凝土烟囱简体施工方法：烟囱混凝土简体全高xxm,依据我公司以往的施工经验，拟采用油压千斤顶滑模工艺施工。首先，依据烟囱筒体上下内外直径、施工荷载、模板与混凝土之间摩擦力，设计模板操作平台，以及根据滑模平台滑升总荷载来设置油压千斤顶数量。油区千斤顶采用GYD25型，经计算，需84只，液压控制台采用（YKT-48型）二台，承重杆用625丝牙接长.图1105为滑模平
8、台结构平面布置示意图，该图所示主要构件列于表1102。图110-6为滑模平台剖面图采用两台激光仪控制滑升中心垂直度,使用水杯和限位卡控制每次滑升高度和操作平台水平，内固定模板增设垂直条防止模板旋转，操作平台施工荷载要均匀分布。垂直运输：采用双吊笼，混凝土运输和人员上下，平台上设置XXt巴杆吊起吊钢筋。施工用水使用高扬程水泵接水管供水。当地气温较高，烟囱滑模必须连续施工，故施工期应选择在冬季（即xx-xx月份），此时期的最高气温在xxC左右(最低气温在晚间仍有xxC以上)。(5)烟囱钢烟道施工方法:烟囱内钢烟道每个机组XX根,共计XX道钢烟道,每根长xxm,直径XXjn,重量为xxt,钢烟道座落
9、在基础上，用142螺栓固定。为了加快安装进度，首先钢烟道分节制作成形，每节长xxm,重为xxt,使用行架吊组装。安装采用分段悬吊施工方法，预先分别计算出烟囱筒体和平台牛腿承受的最大荷载力，设计出烟囱顶部设立的悬吊钢架和平台位置的搁置钢梁;设备用XXt卷扬机和XX个X葫芦起吊安装；钢烟道分XX一段组装。(6)取水管桥的施工方法：取水管桥在印度河上，取水泵房在XXX,管桥长为xxm,分为XX节，XX个桥墩，XX个取水泵房。其中XX个桥墩和泵房均需在流水中施工。打桩、浇灌混凝土、钢桥安装等可利用水浮力自制XXXXXXxx_的浮船进行施工。打桩在浮船上设立三角架，用卷扬机打桩施工。但是桩头进入岩层(设
10、计要求桩进入岩层xxxxjn)应采用钢管护壁重锤下水冲击成孔。桩位测定用经纬仪角度前方交会法测定桩间距、方法。管桥钢桁架，每根长xxm,重xxt,在岸上组装，利用水中浮船，卷扬机牵引，在流水中进行钢桁架的运输和安装施工。第二章措施1.质量措施XX电厂工程是我公司打入国际建筑业市场，独立投标承包的第一个工程，今后能否在国际市场上立足和发展，工程质量是关键，所以我们必须向职工进行教育，让人人重视质量，抓好质量。(1)深化设计图，组织设计图交底会审，并应向班组进行技术操作和质量标准的交底工作。(2)严格按照设计图、施工方案、施工规范等组织指导施工。(3)严格执行内部“三检”(即自检、互检、专业检)，
11、合格后再交业主监理工程师共同检查验收，达到标准后，才能转入下道工序。(4)工程材料，对材质首先申请报告，经监理工程师审批后，才能定货进场使用，绝对服从监理工程师提出抽样到指定材料研究所试验。(5)钢筋制作安装，一律采用40倍直径搭接帮扎，注意保护层厚度，钢筋上不准用电焊固定。(6)混凝土施工应控制好混凝土配合比，及混凝土塌落度，泵送混凝土塌落度为1114cm,非泵送混凝土塌落度为57cm,所有混凝土骨料级配和配合比单应经监理审批后才能使用，并且做好原始记录。(7)当地气温较高，混凝土浇捣大部时间在晚间，混凝土采用麻袋(或草袋)复盖浇水养护，并组织一个56人的专业养护小组。对混凝土构件要求内实表
12、面平直、光滑，所以，浇捣混凝土还应另有专业组抹平、抹光。(8)所有构件混凝土捣制，应在监理工程师监督之下，做好每组混凝土试块和试块强度试压、记录签字，并在同等条件下养护。(9)每个单项项目施工，不但要挂牌，做好隐蔽验收记录，监理签字，还要拍摄二张照片，整理归档。2.质量控制标准(1)依据施工图技术要求进行施工验收。(2)土建工程依据中国施工规范和工程质量验收规范。(3)依据业主所委托xxx_为驻施工现场监理工程师，对工程进行监理，故应达到他们提出的技术要求和验收标准。(1)明确本工程项目总工程师是工程质量的第一责任者，并以预防为主。(2)项目组的所有施工人员和质检人员在总工程师的统一指挥下，分
13、工协作负责督促检查各工种施工质量。(3)整个工程施工，均应在监理工程师监督之下进行，每道工序必须经监理工程师检查验收，达到满意签字才算有效。生产安全措施第三章生产安全措施(1)进入XX一劳务人员、设备，应向保险公司投保，整个工程以总造价向保险公司投保。从而凡是人力不能抗拒(火灾、地震、洪水等)所发生的事故、所受到的损失均应由保险公司赔偿损失。(2)防火措施及高空坠落措施：在生活区、仓库等关键部位，应设置足够数量手提式灭火器。在工程上“四洞口”设置防护或者安全网，防止人、物下坠。施工架应设置防护栏杆和安全网，在拆搭时专设安全员监督。（3）防机械事故措施：所有机械设置限位装置，防止因超载或操作不当
14、造成事故。所有机械要经常检查、维修、保养。（4）防电和防雷措施：所有用电设备设置漏电保护开关，电线经常检查，所有临设建筑物设置地下导电网。第四章工程总进度计划（1）主要计划目标控制：XX电厂工程，XX方中标为X台X万kw油气双燃汽机发电机组简称X#、X#、X#机组依据总合同要求：X_台机组投产发电工期为X_年，其中X#机组发电工期为X年，x#、x#_机组每隔x_个月投产发电，在此条件下，土建施工制订每台机组主要的控制计划目标如下：交付安装工期，x#_机组：锅炉基础XX个月即于2xxx年XX月XX日交付安装，主厂房XX一个月即于2xxx年XX月XX日一交付安装。机组所有工程于2xxx年XX月XX
